Test Lenovo ThinkPad W540 z matrycą 3K

13/12/2014

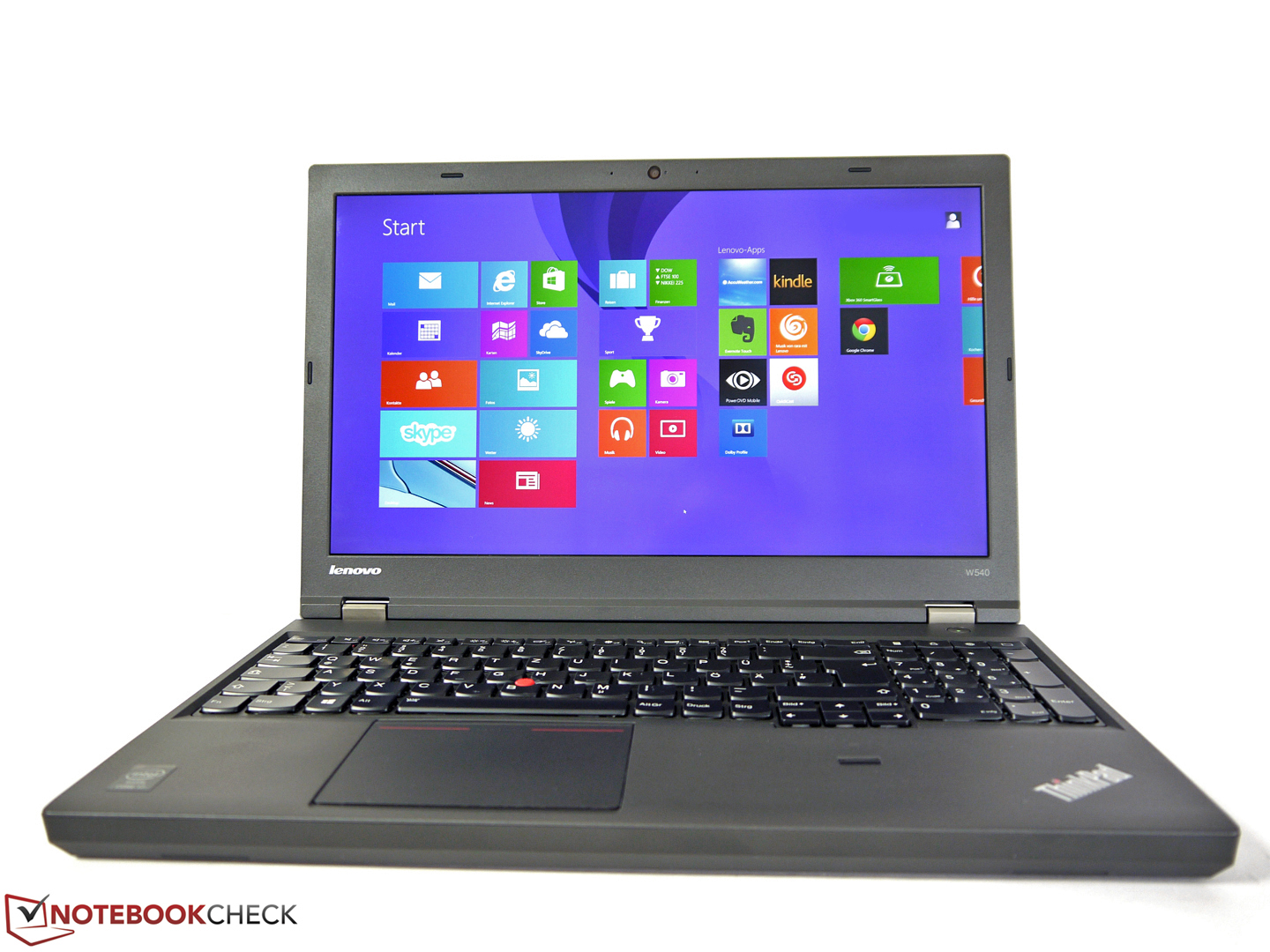

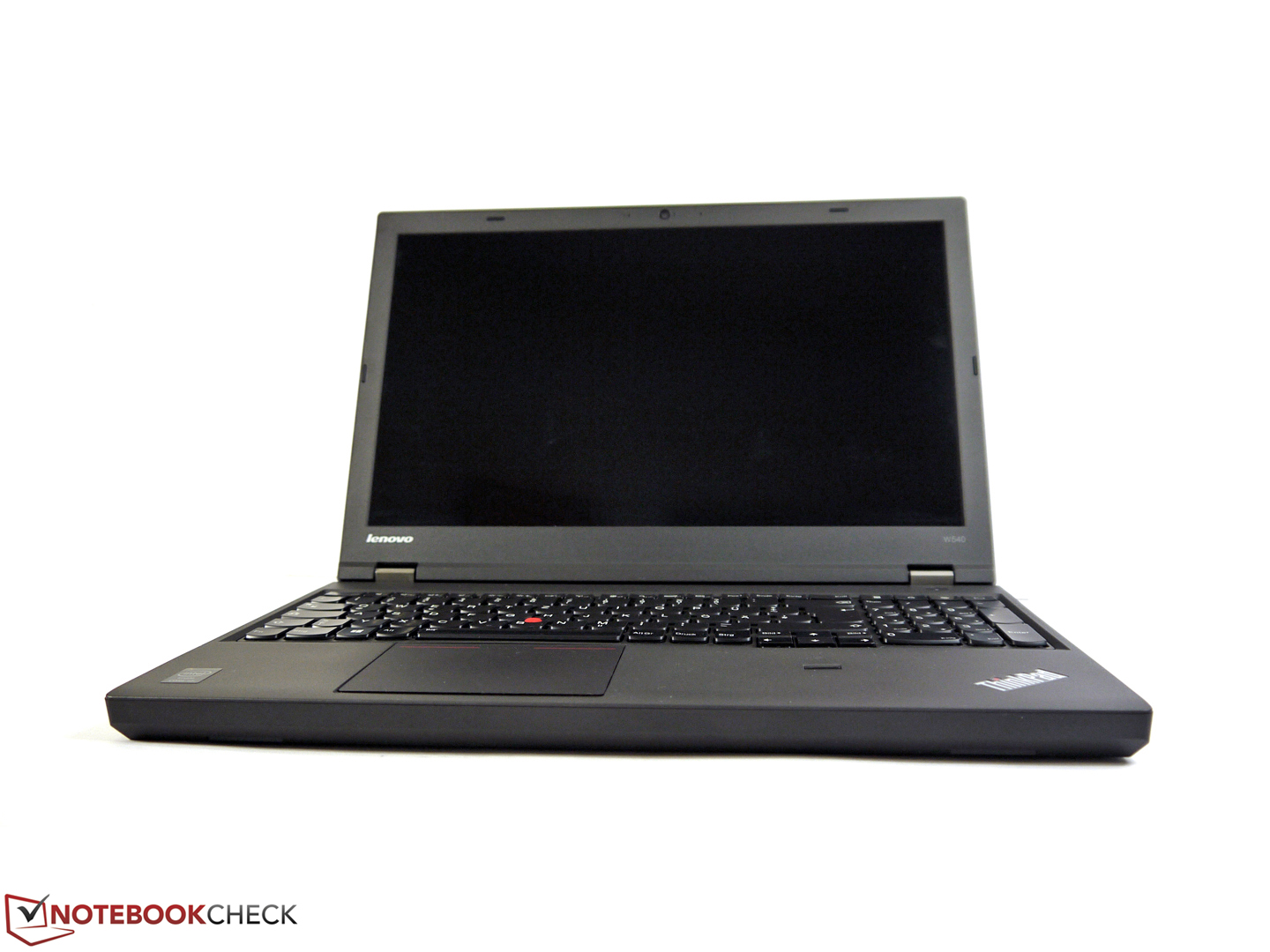

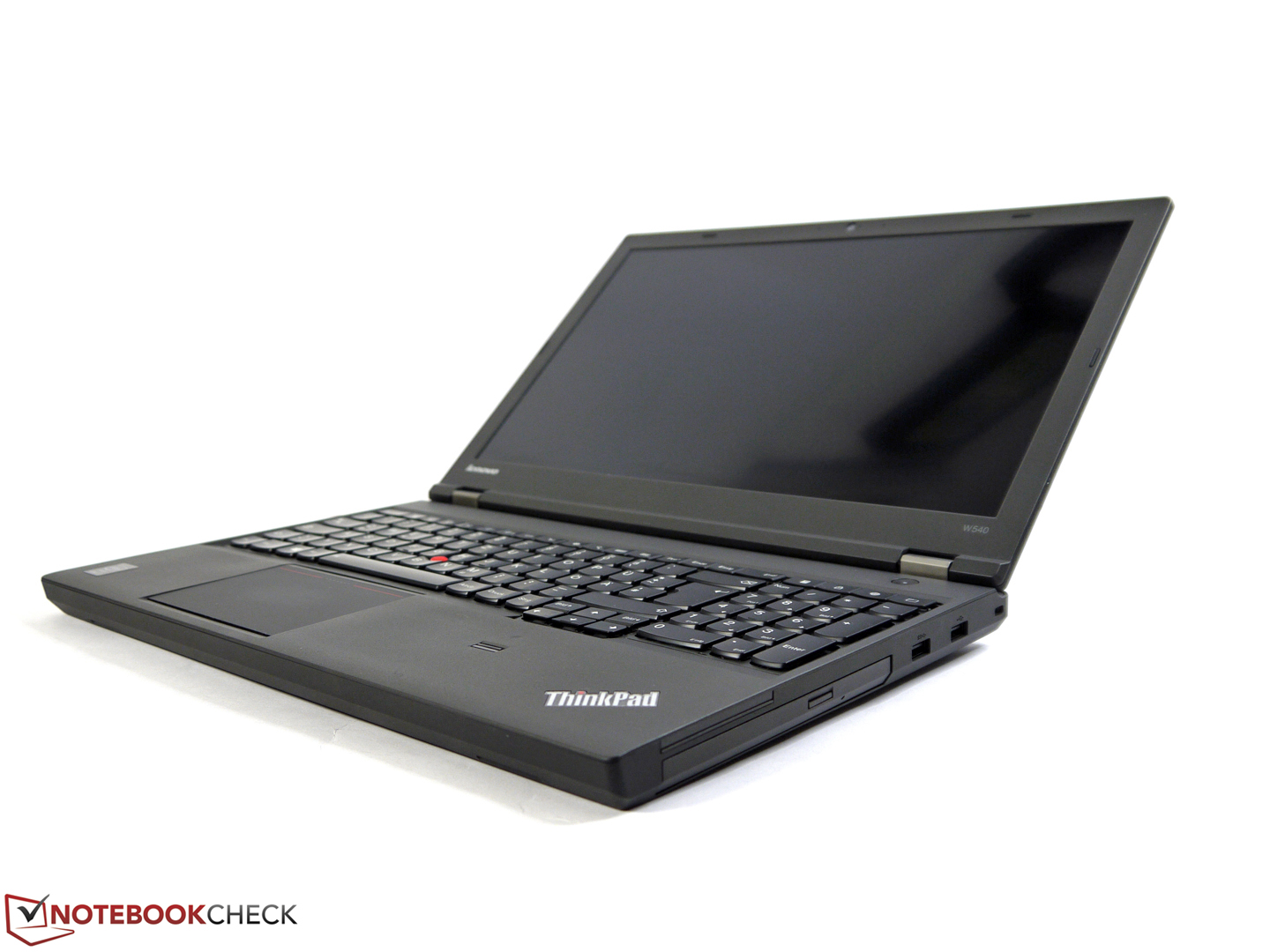

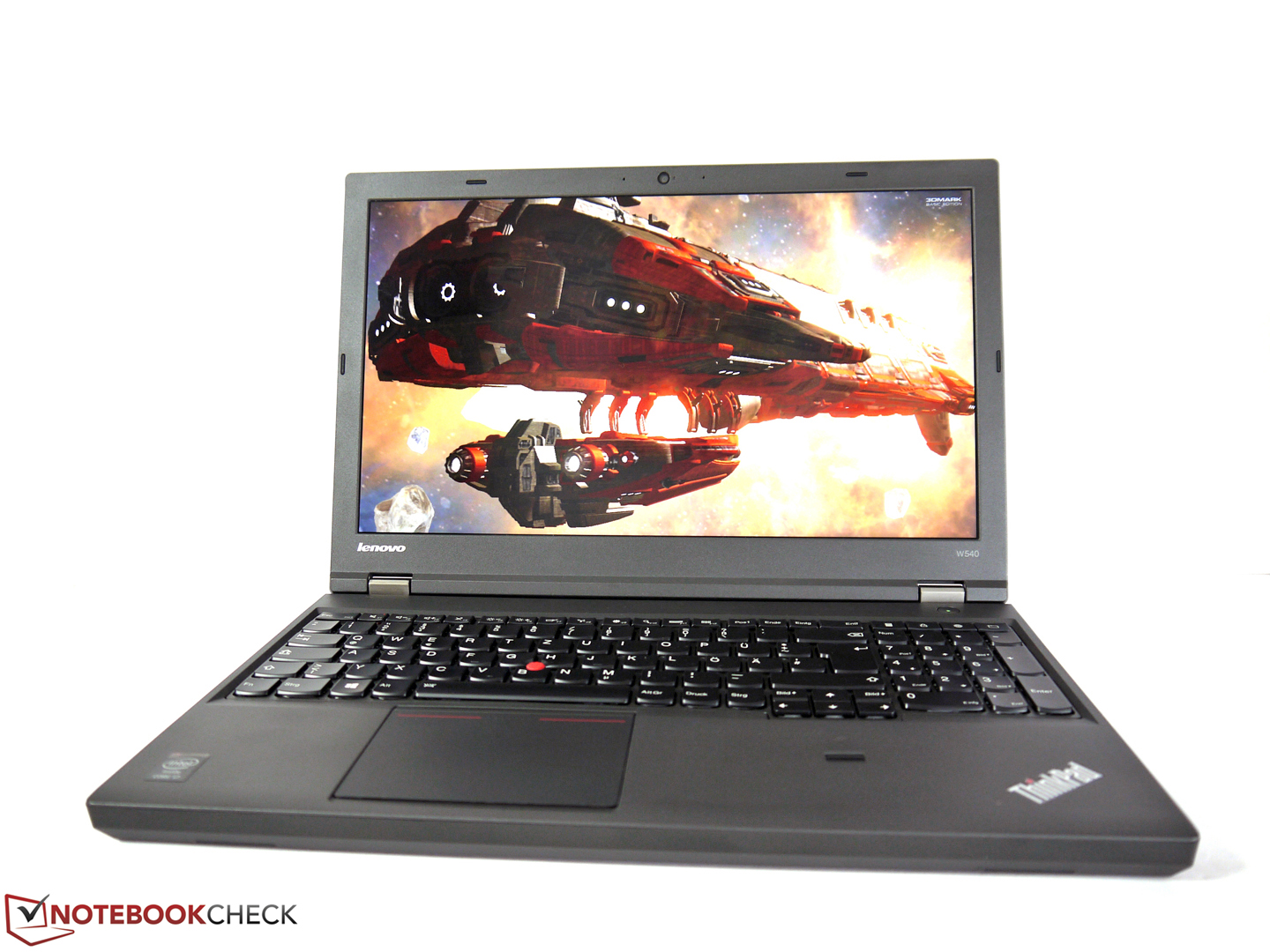

ThinkPad W540 to kolejny rasowy laptop do pracy w ofercie Lenovo. Testowany egzemplarz był wyposażony w czterordzeniowy procesor Intel Haswell, kartę grafiki Nvidia Quadro K1100M i matrycę o wysokiej rozdzielczości (2880 x 1620 pikseli, 3K).

Obudowa

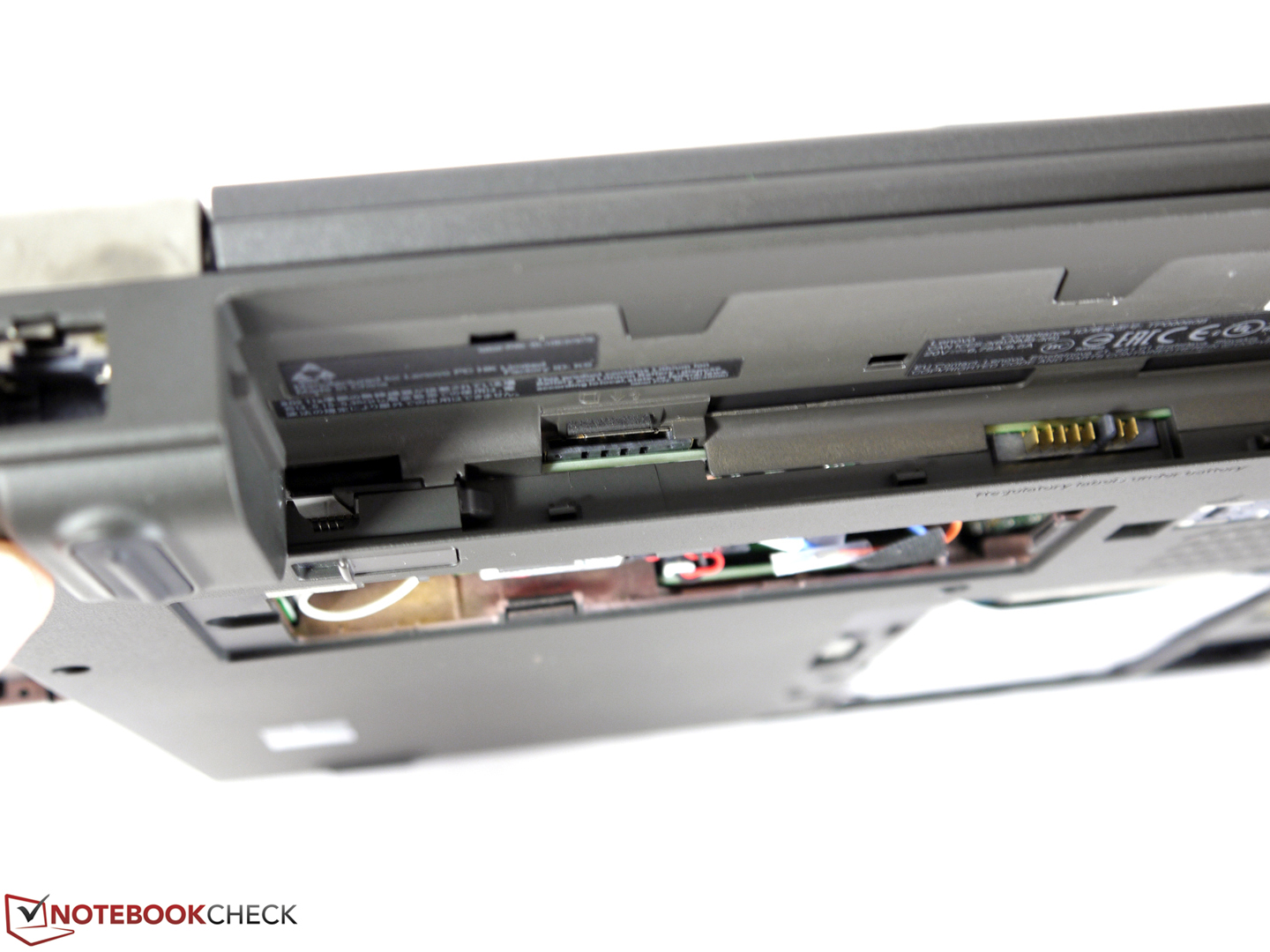

jednostka zasadnicza ugina się nad napędem optycznym...
jednostka zasadnicza ugina się nad napędem optycznym...

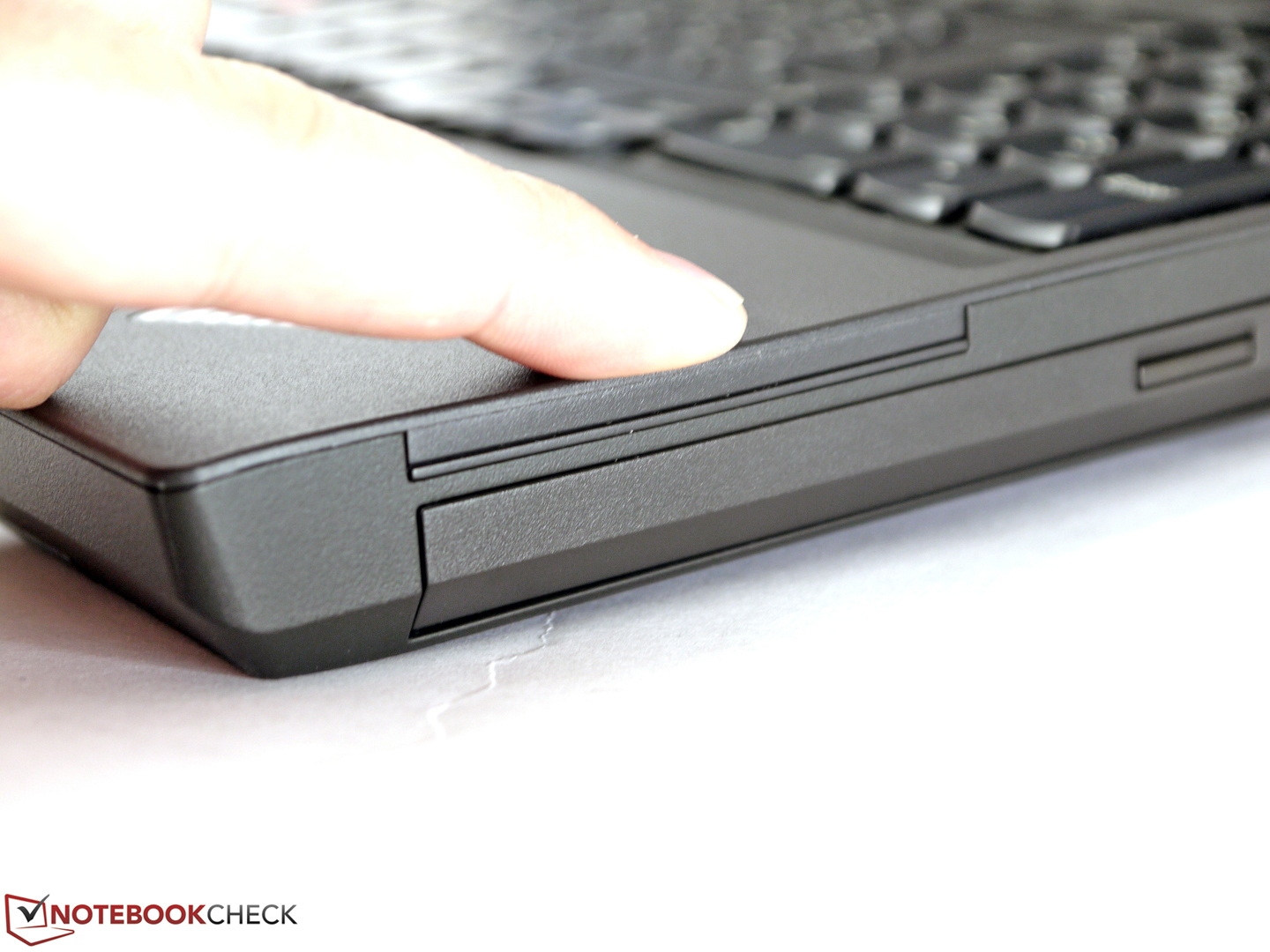

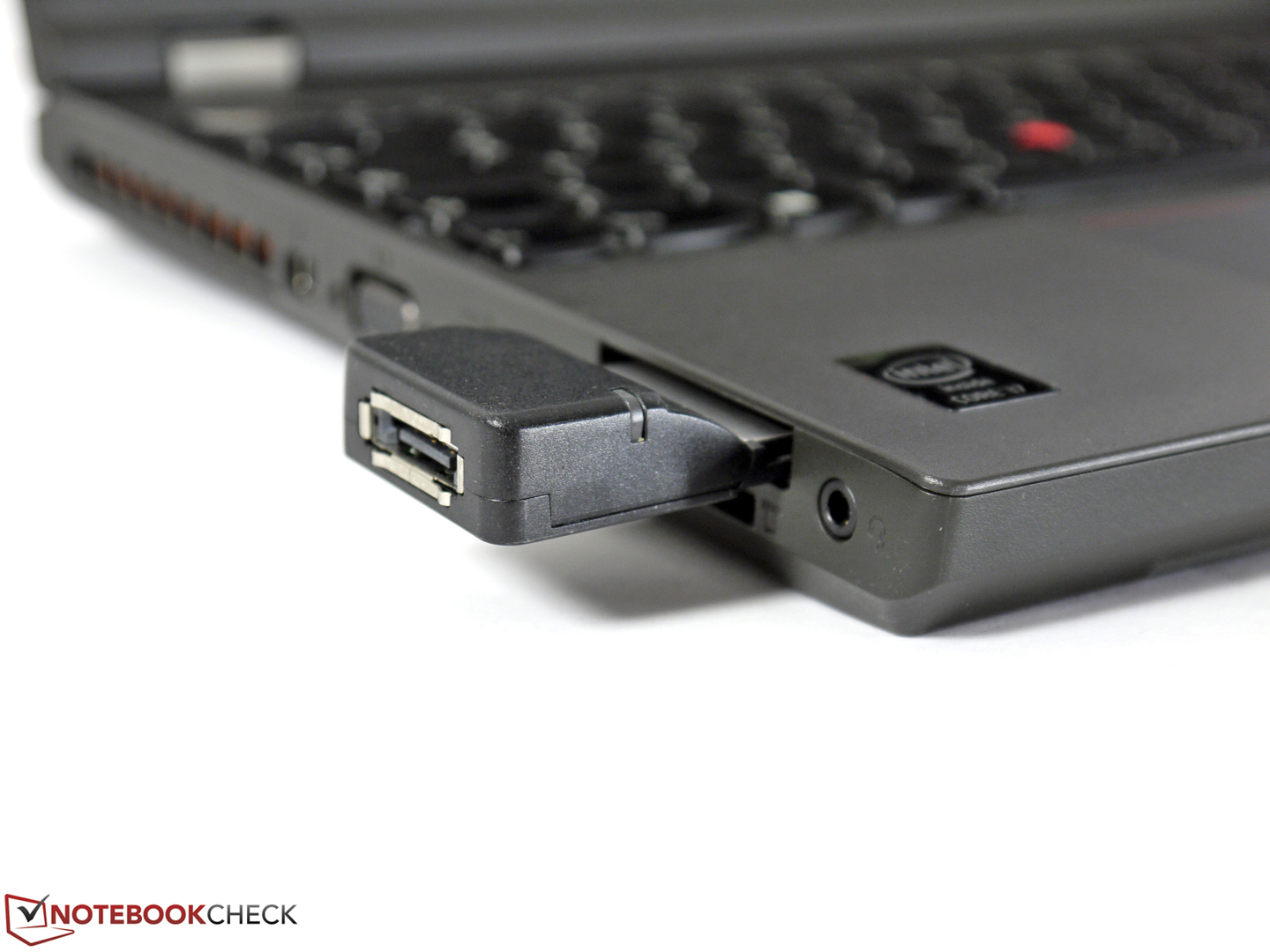

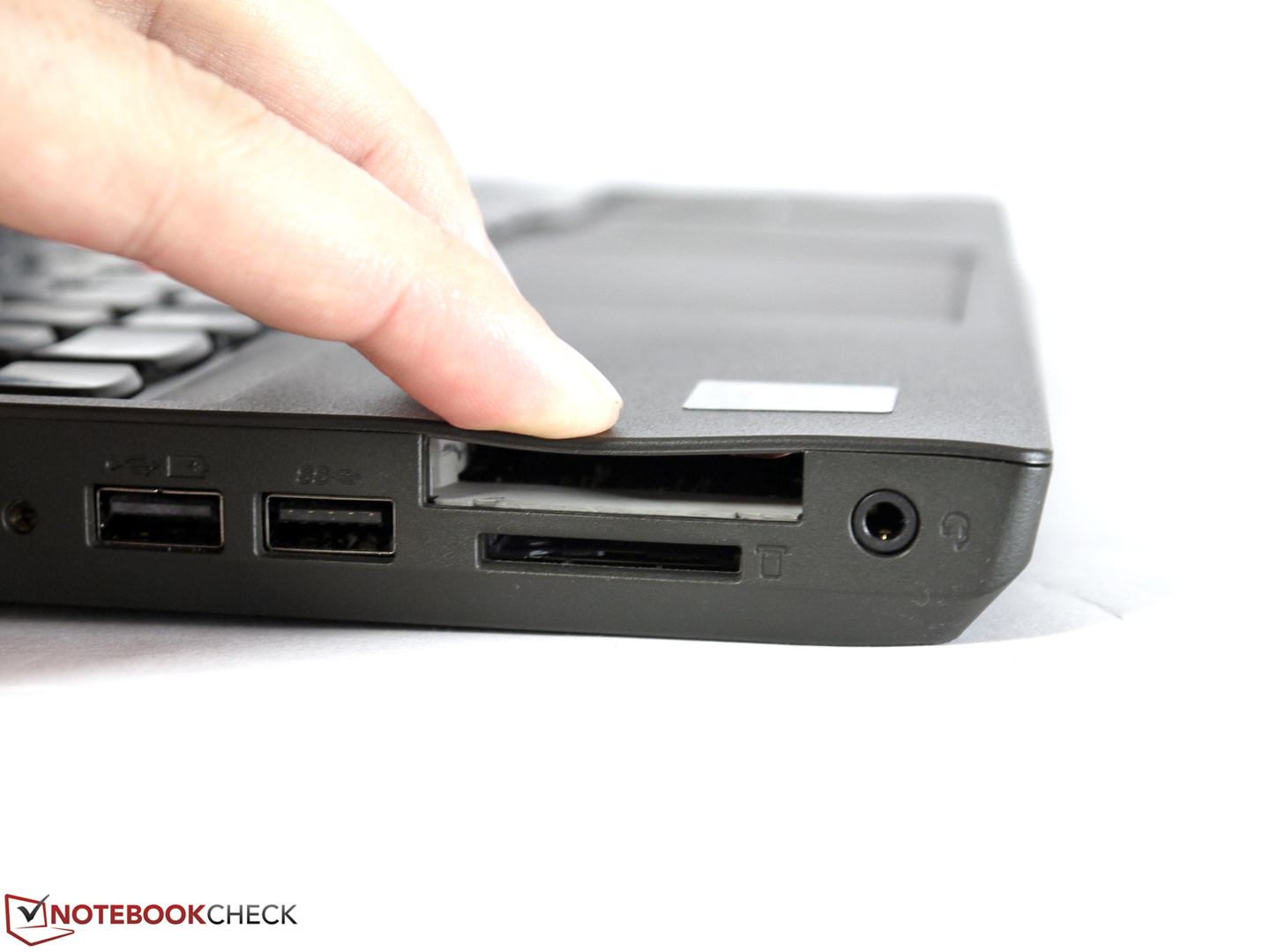

...i nad gniazdem ExpressCard
...i nad gniazdem ExpressCard

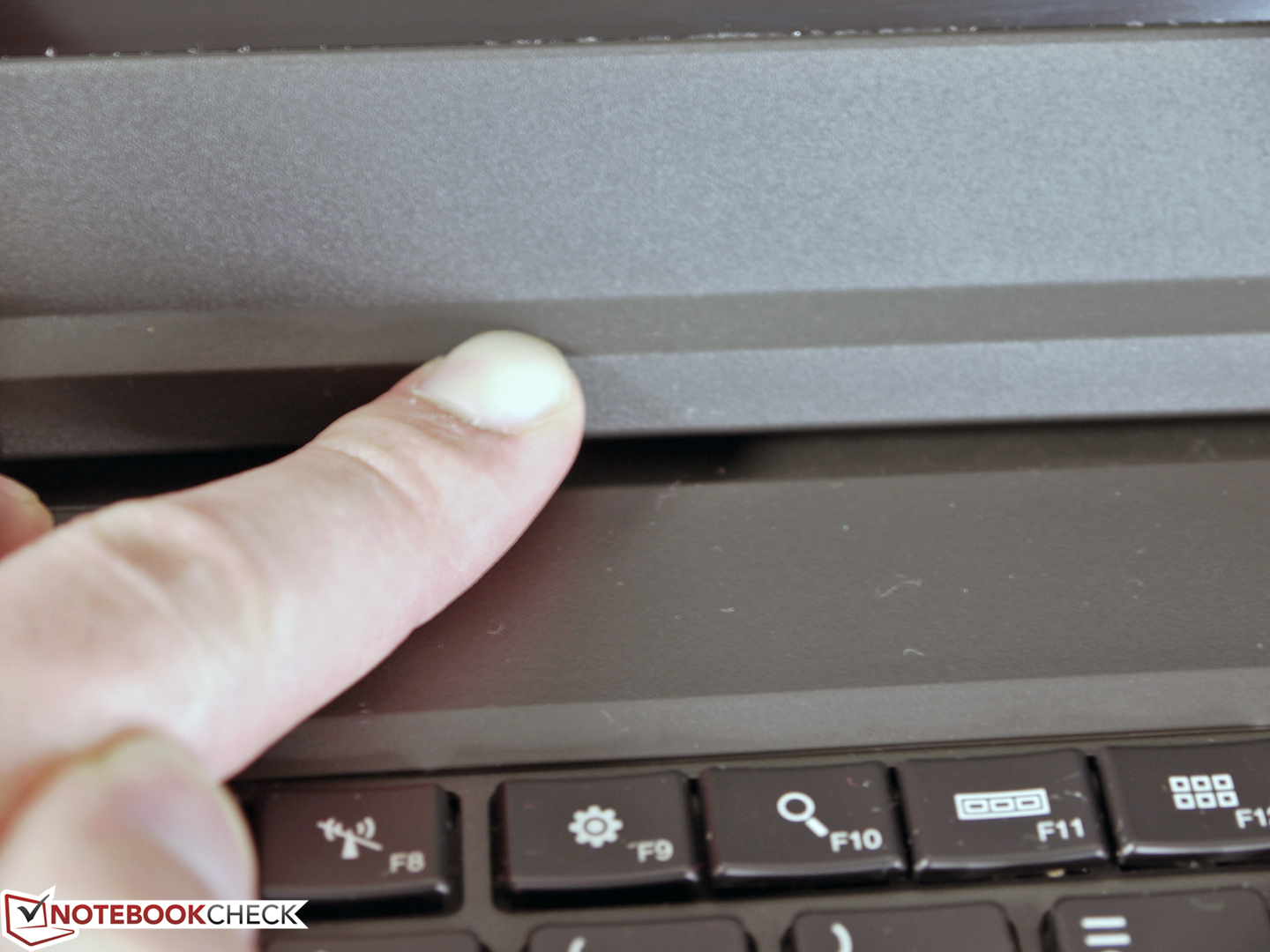

ramka ekranu też poddawała się naciskowi
ramka ekranu też poddawała się naciskowi
obudowa była miejscami słabo spasowana
obudowa była miejscami słabo spasowana

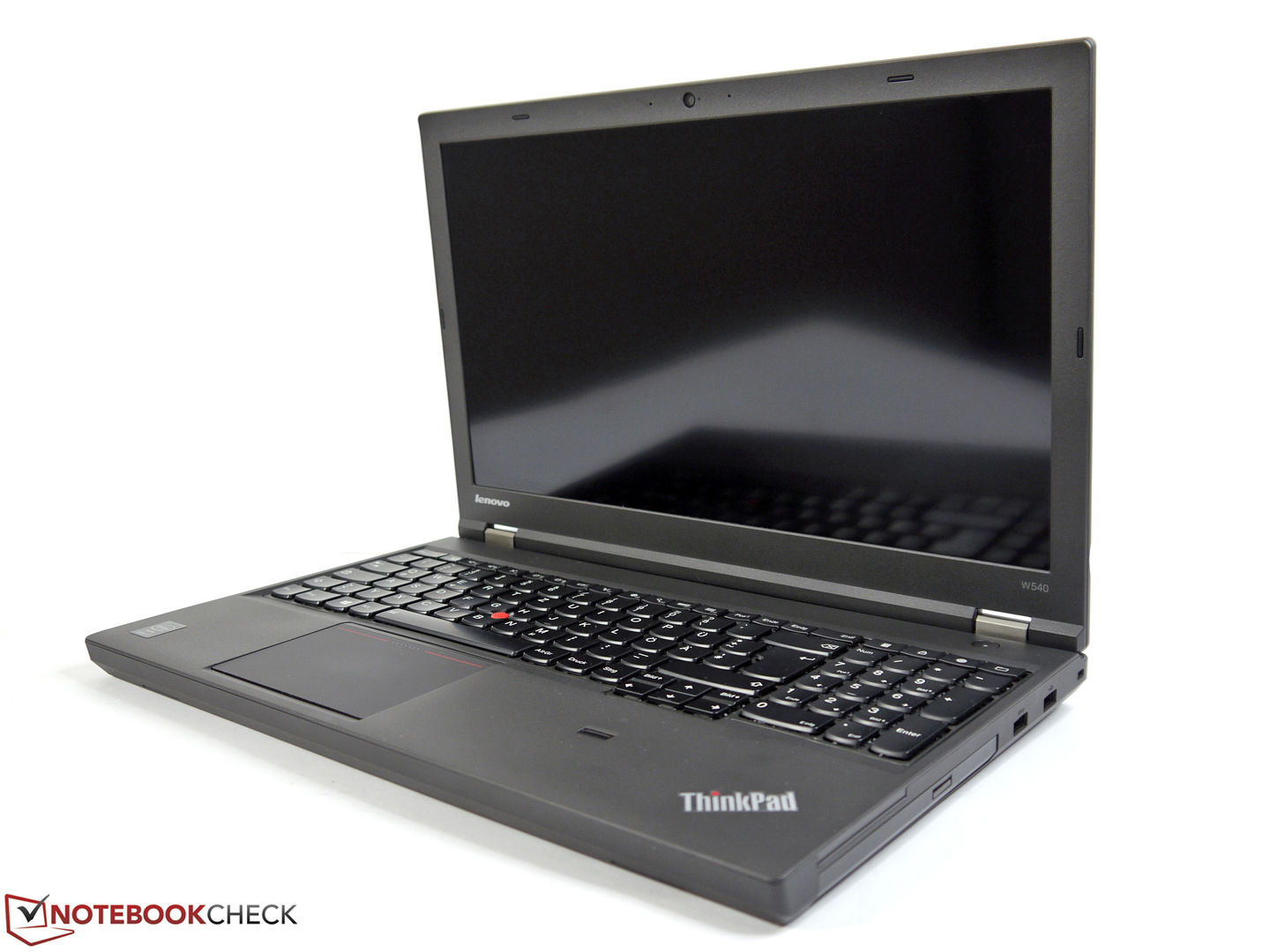

Obudowa omawianego laptopa jest tożsama z obudową ThinkPada T540p. Niektóre jej części są zrobione z tworzywa wzmocnionego włóknem węglowym, a w jednostce zasadniczej znajduje się magnezowy stelaż [obecnie w Tabooku można przeczytać, że obudowa W540 jest wykonana z plastiku wzmocnionego włóknem szklanym - przyp. tłum]. W porównaniu z W530 zmienił się nieco kolor obudowy - ta W540 jest nieco bardziej szara. Powierzchnie obudowy są trochę chropowate i miłe w dotyku. Nie brudzą się tak, jak obudowa starszego modelu.

Sztywność obudowy jest generalnie niezła, ale konstrukcja ma słabe punkty nad napędem optycznym i wnęką akumulatora. Tworzywo daje się tam łatwo uginać. Na powierzchni pulpitu roboczego uginaniu się towarzyszy ciche trzeszczenie. Pokrywę ekranu da się wykrzywić przy użyciu niewielkiej siły. Robi ona jednak wrażenie solidnej. Przeciwdziała zaburzeniom w wyświetlanym obrazie, które mogłyby powstawać wskutek nacisku na dekiel.

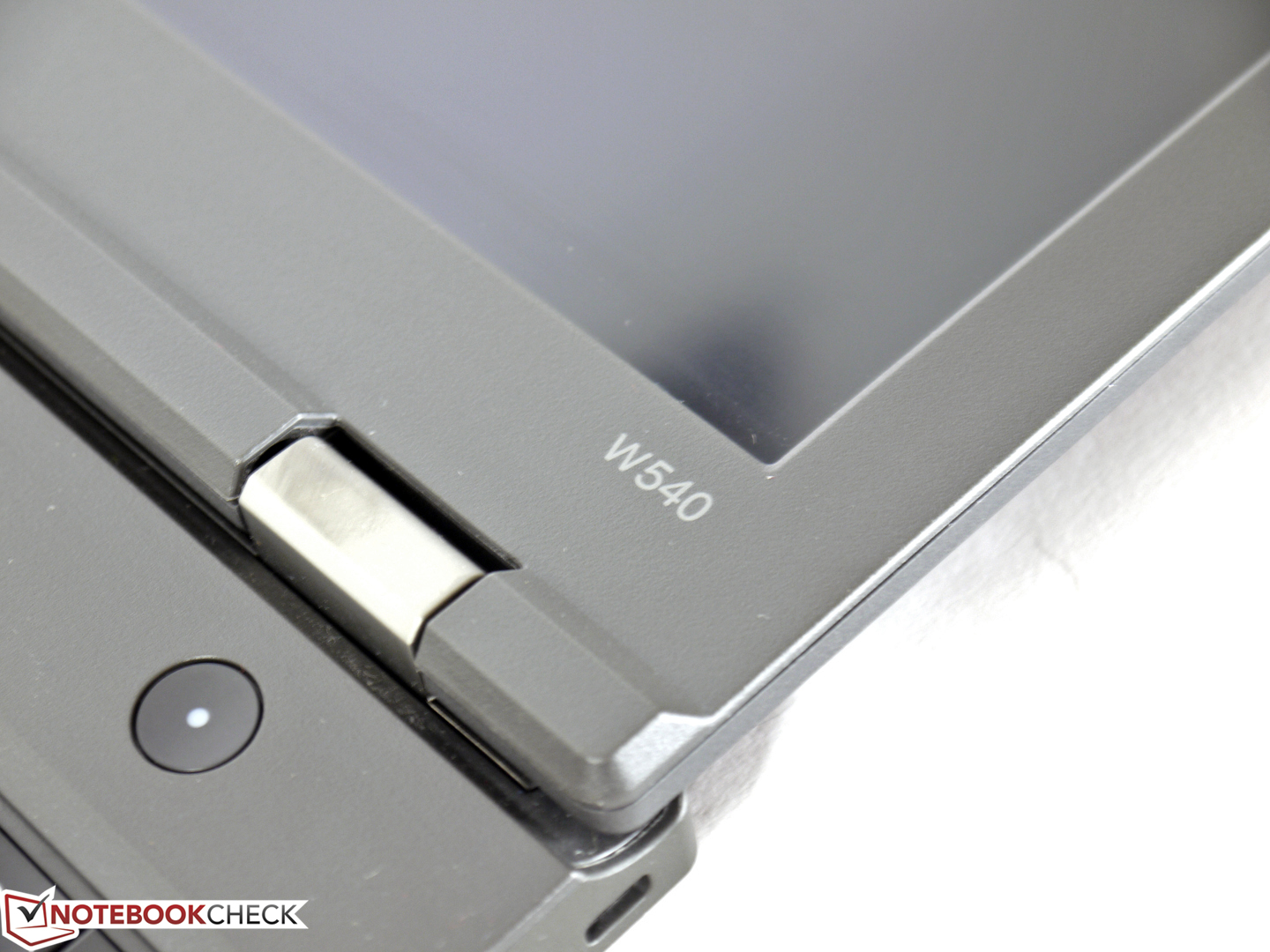

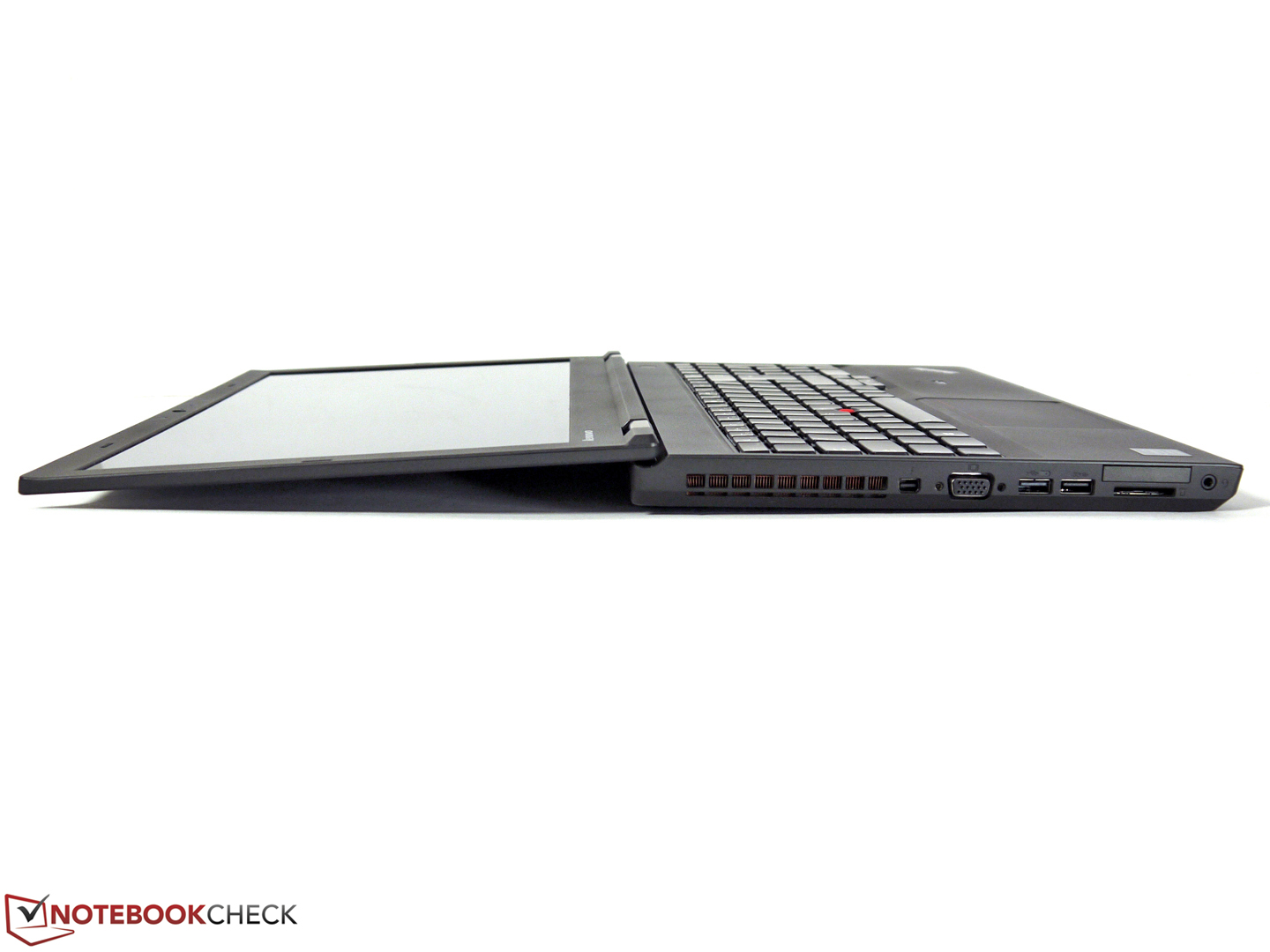

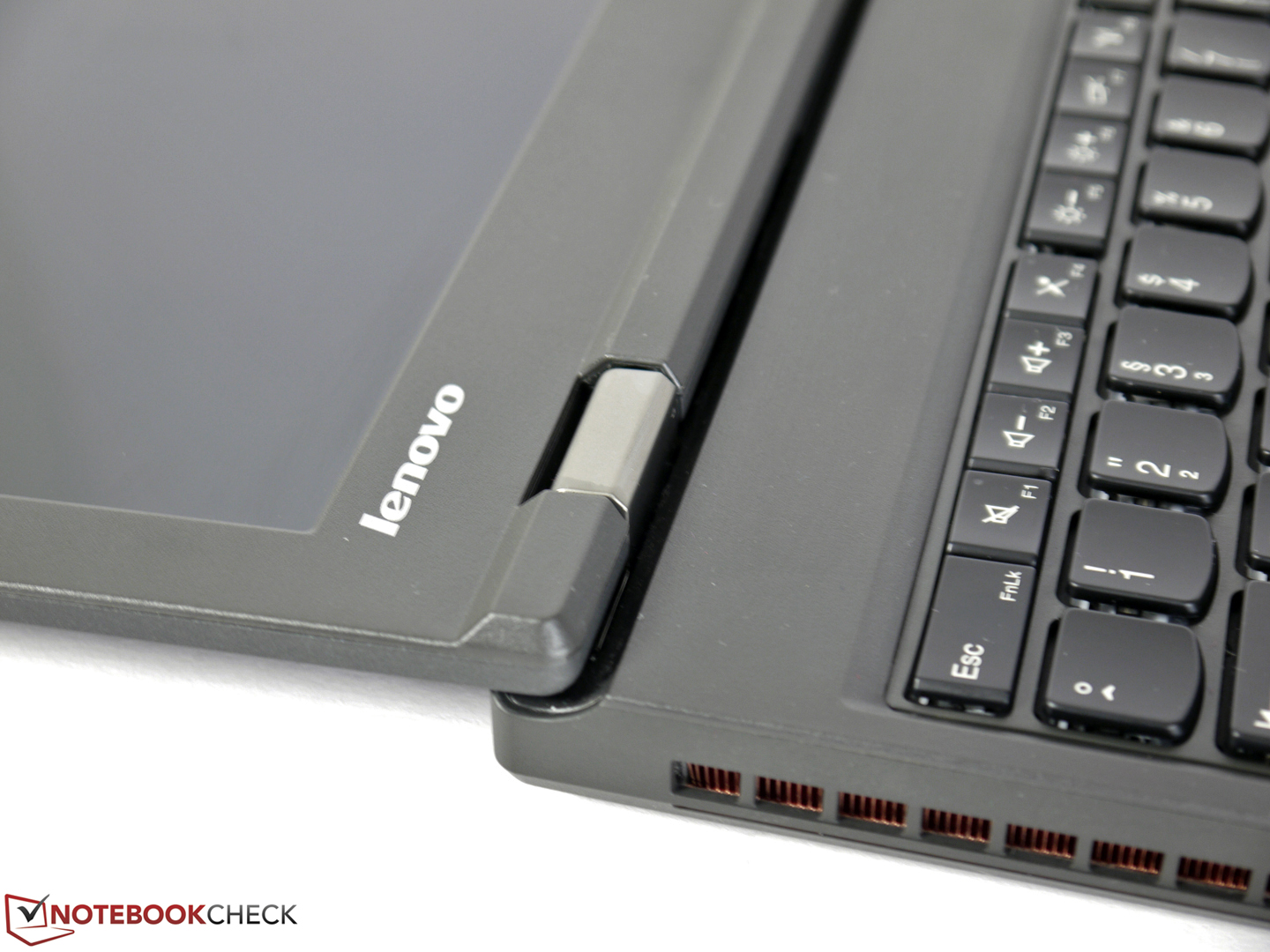

Metalowe zawiasy dobrze utrzymują ekran w nadanej mu pozycji. Chybotanie się ekranu po zmianie jego ustawienia jest krótkotrwałe. ThinkPad W540 wypada jednak pod tym względem gorzej od wzorowego w tym aspekcie HP ZBooka 15.

Jakość wykonania można generalnie uznać za niezłą, ale od laptopa tej klasy można by oczekiwać zdecydowanie więcej. Lewy bok okazał się nierówno spasowany. Z tyłu jednostki zasadniczej spód i pulpit roboczy były nierówno połączone. Szufladka napędu optycznego z przodu kończyła się równo z obudową, z tyłu natomiast była nieco wciśnięta w obudowę.

Na tle konkurencyjnych modeli W540 wypada pozytywnie pod względem masy. Waży 2,48 kg, o około 200 g mniej od Toshiby W50 i o około 900 g mniej od HP ZBooka 15 z matrycą DreamColor.

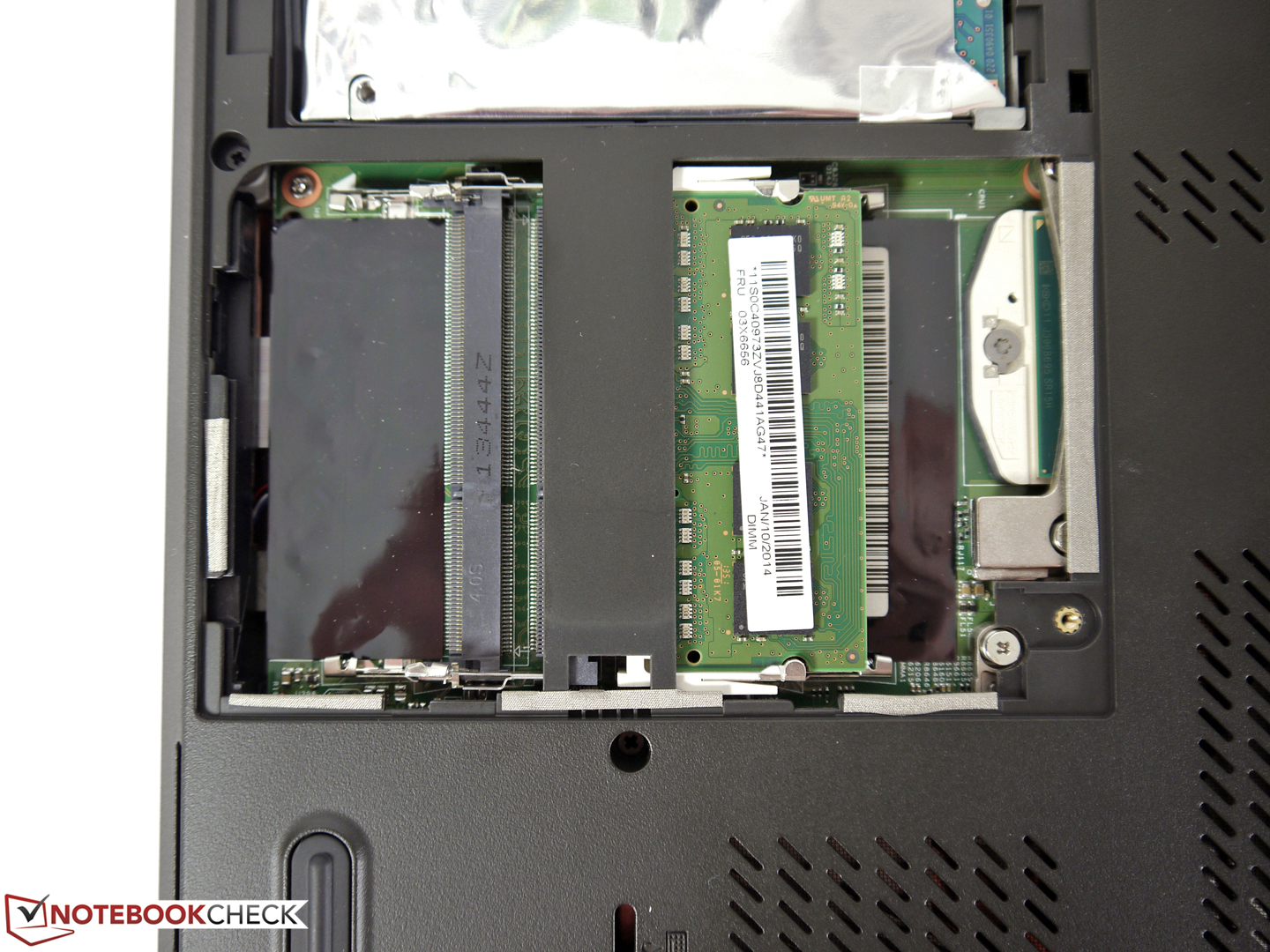

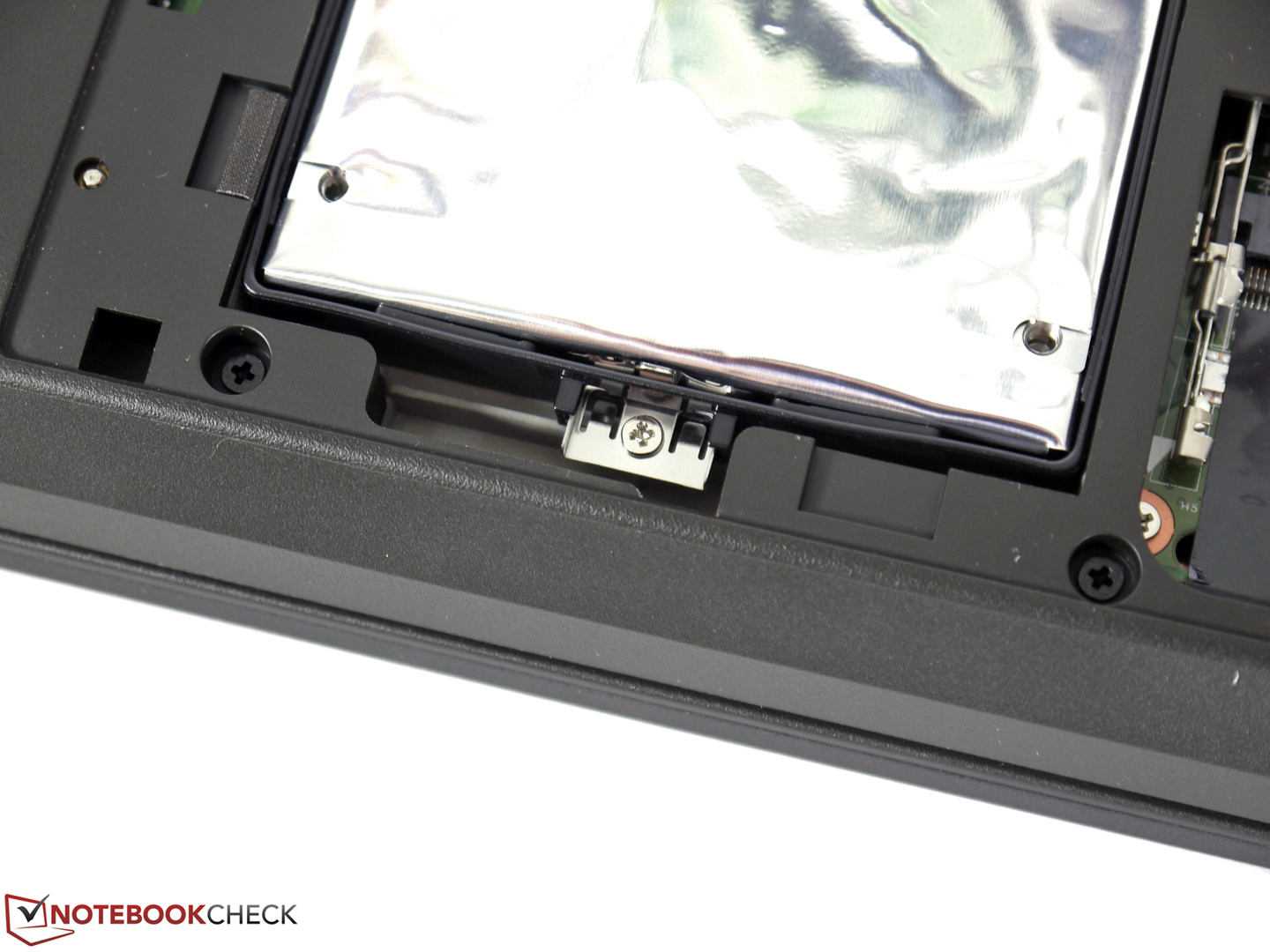

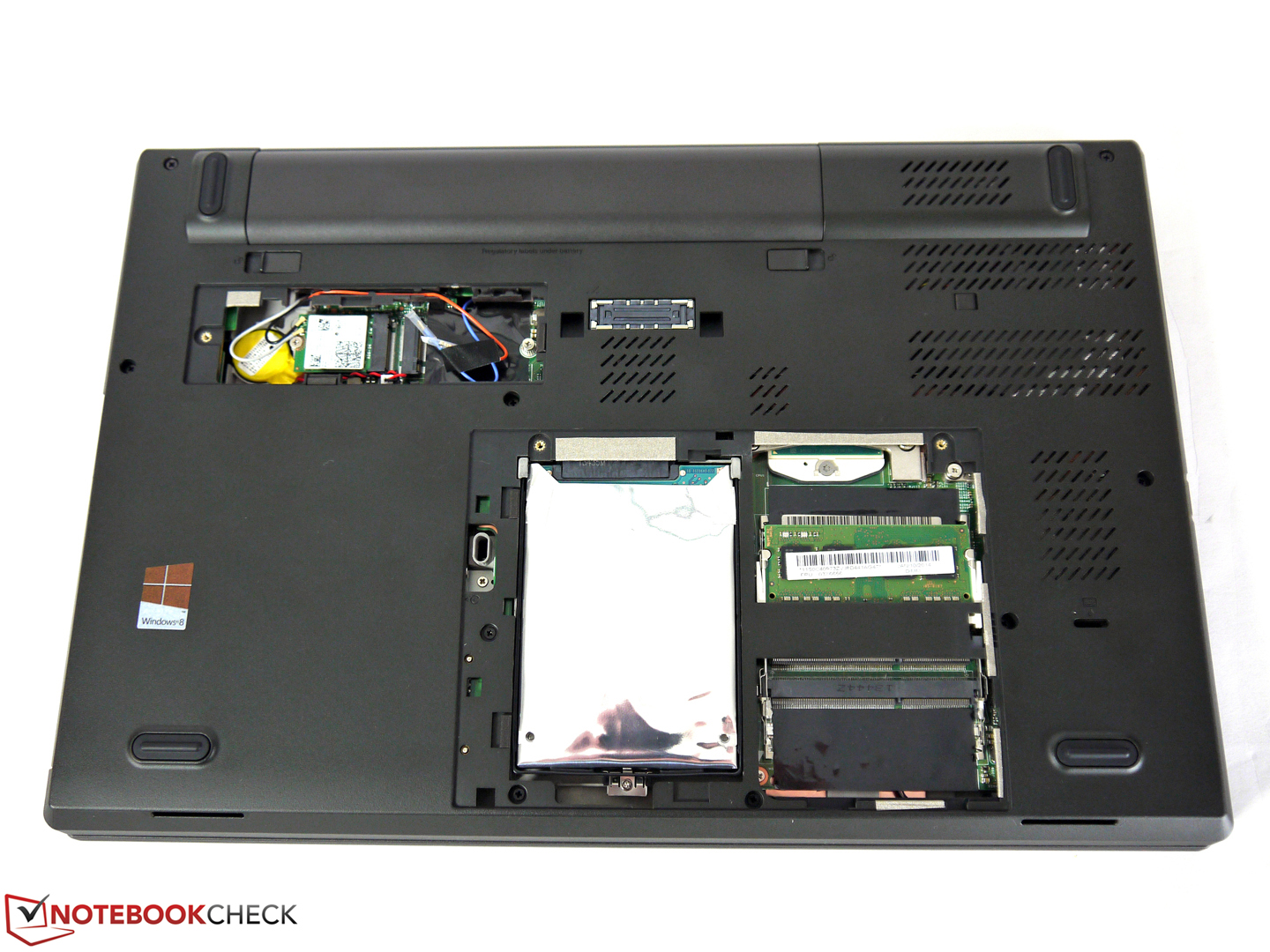

Wszystkie cztery gniazda pamięci RAM (wersje z procesorami dwurdzeniowymi mają tylko dwa gniazda tej pamięci) znajdują się za spodnią pokrywą serwisową. W przypadku chęci dołożenia pamięci operacyjnej nie trzeba więc domontować klawiatury. Zmieniono zatokę dysku SATA. Zrezygnowano z gumowych elementów na krawędziach bocznych i zastosowano tylko cienką ramkę. Bez tej ramki nie można ustabilizować żadnego dysku. To samo tyczy się kieszeni Ultrabay - tutaj też potrzebna jest wspomniana ramka. By wymontować napędy optyczny, trzeba zdjąć pokrywę serwisową, pod którą znajduje się trzymająca napęd optyczny śrubka.

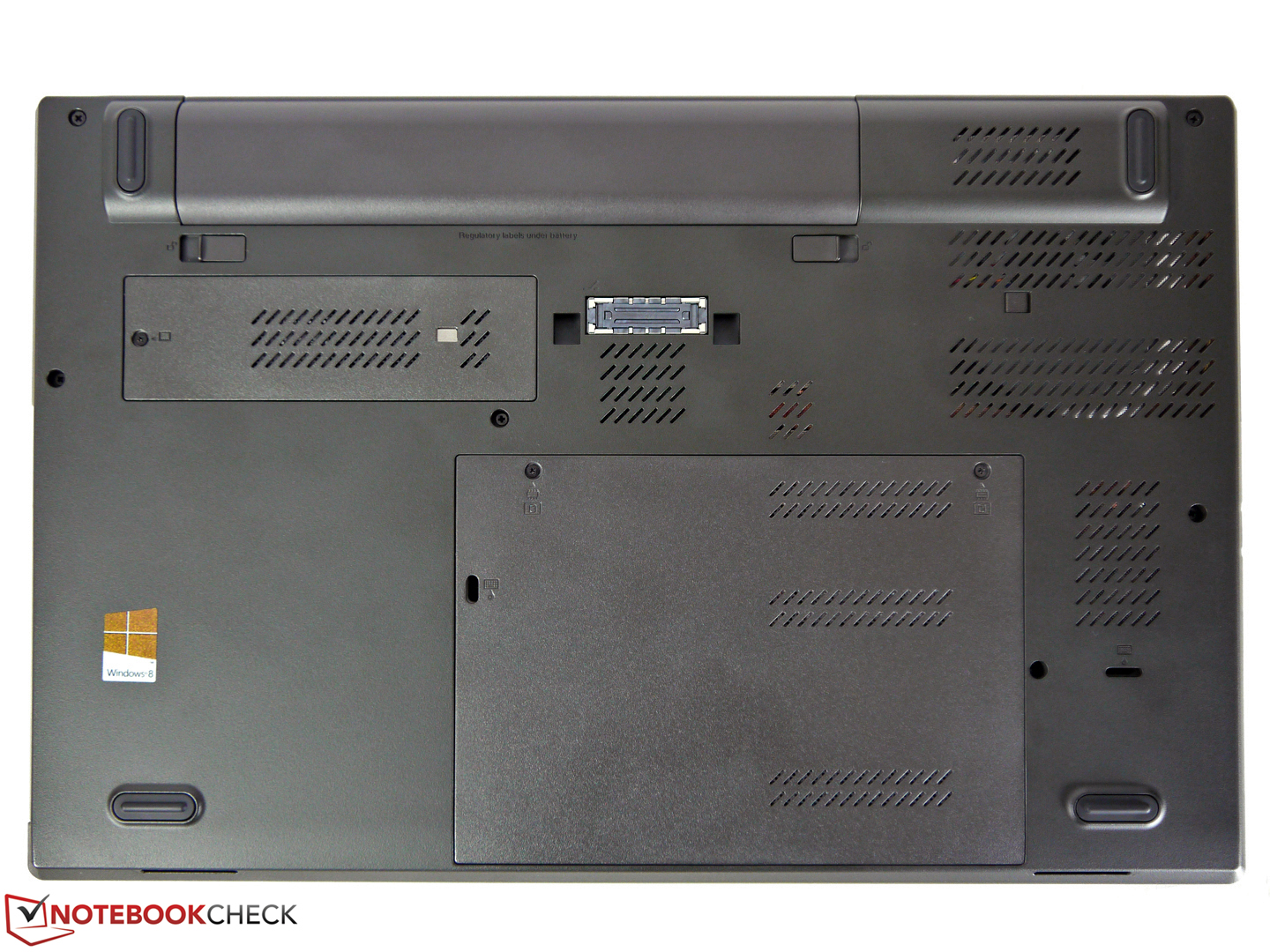

By dostać się do wentylatora, należy zdemontować cały spód laptopa.

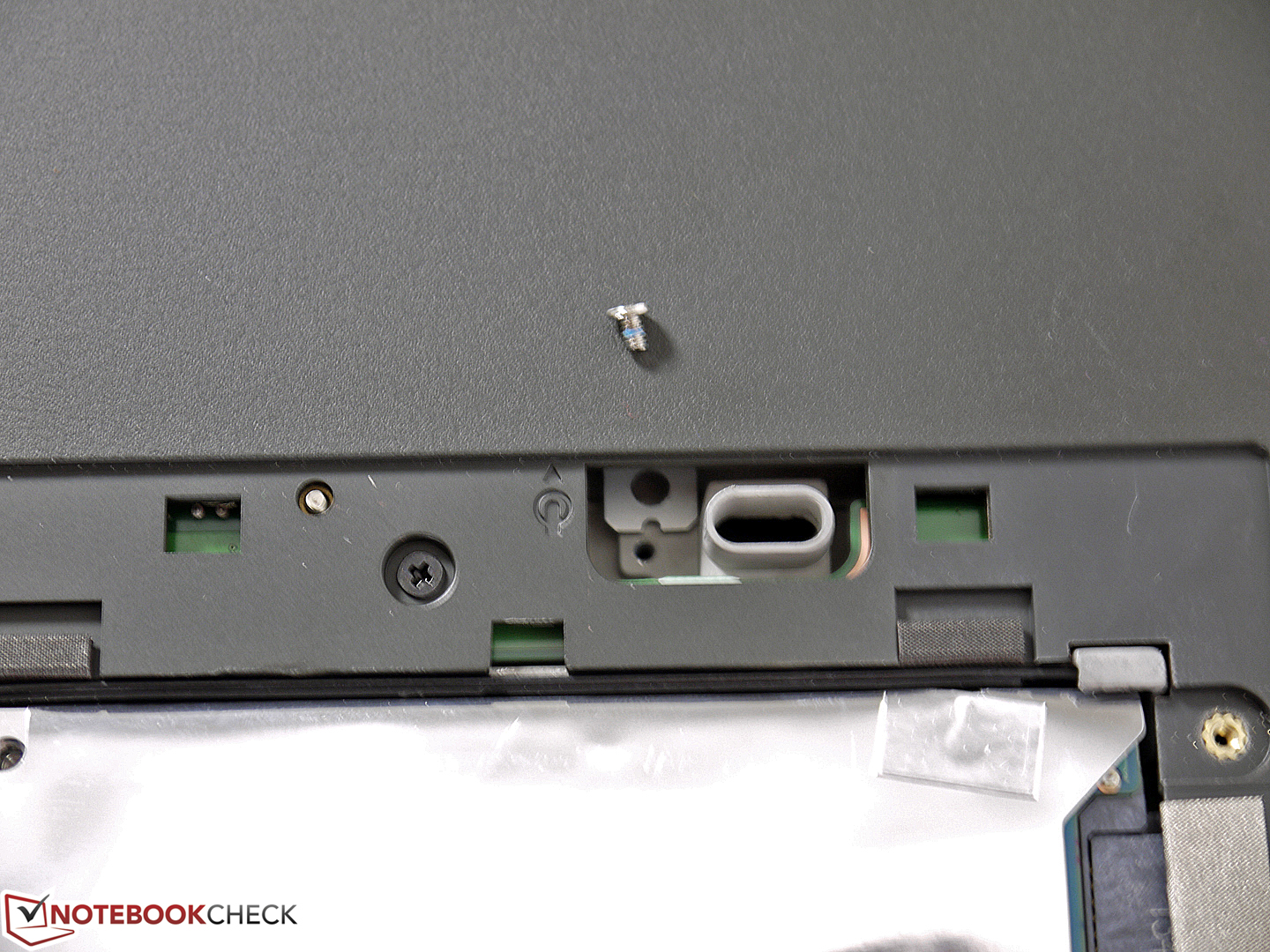

Z omawianym modelem nie są kompatybilne stacje dokujące, adaptery pod Ultrabay i zasilacze pasujące do poprzednika.

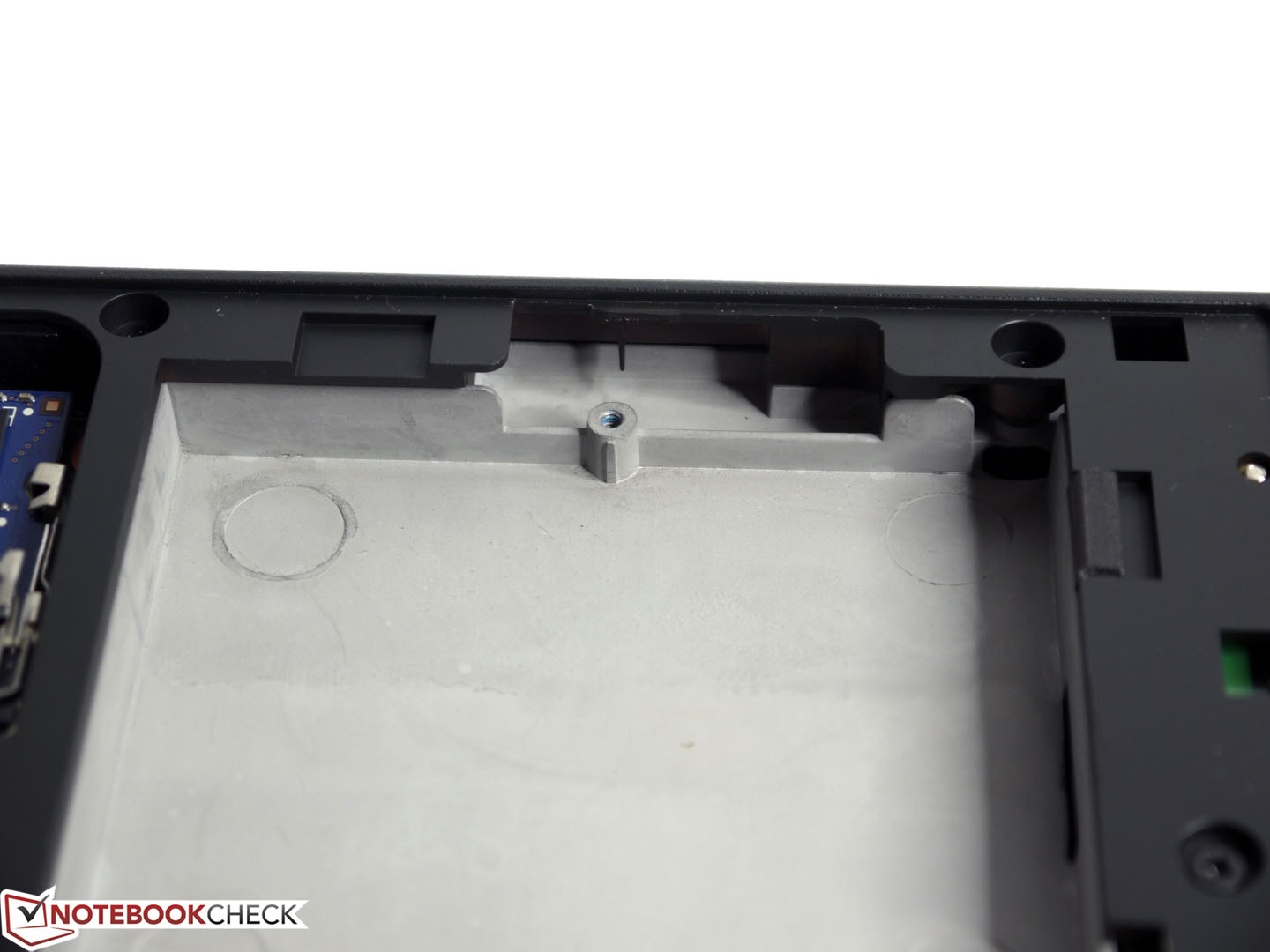

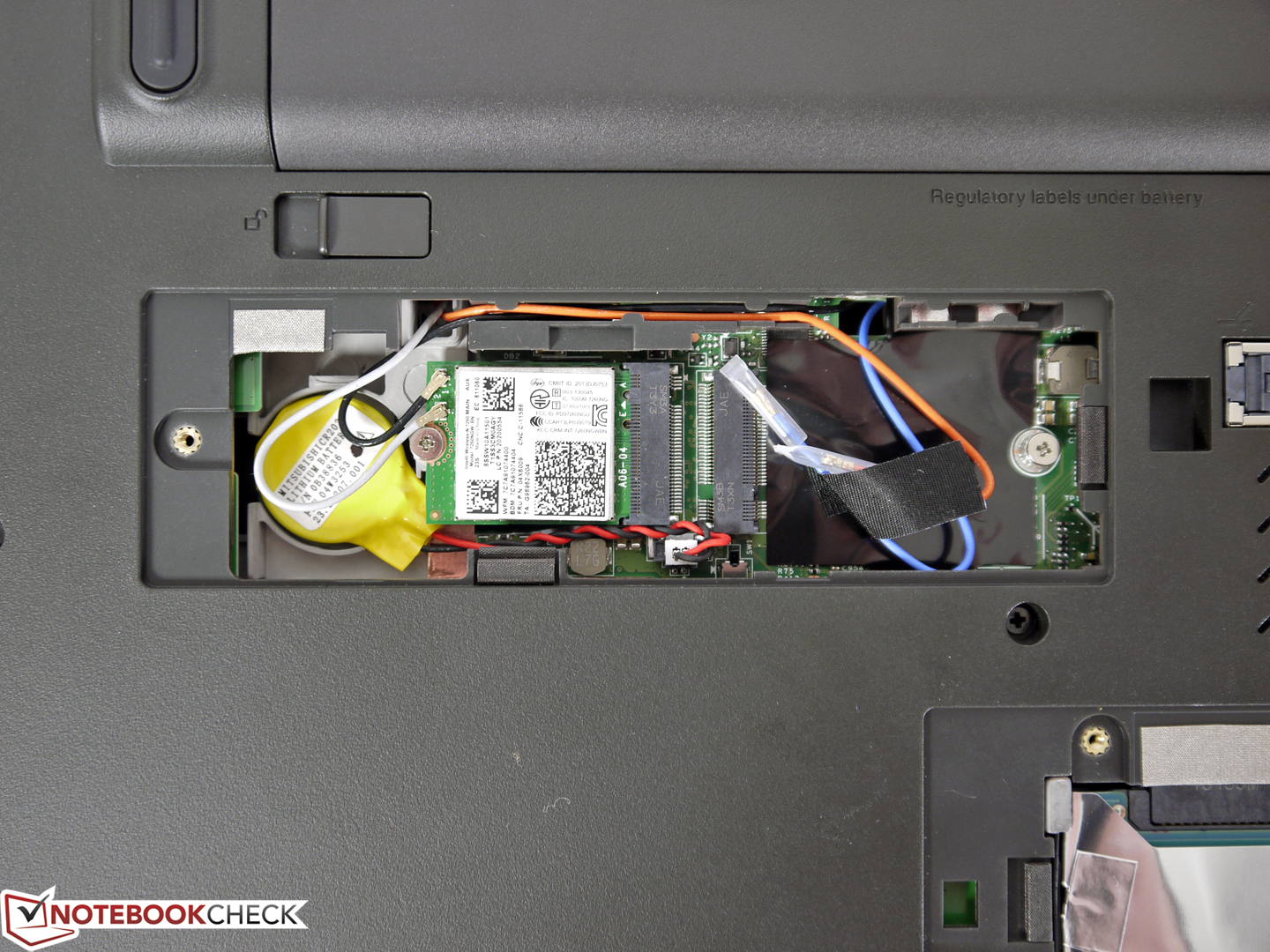

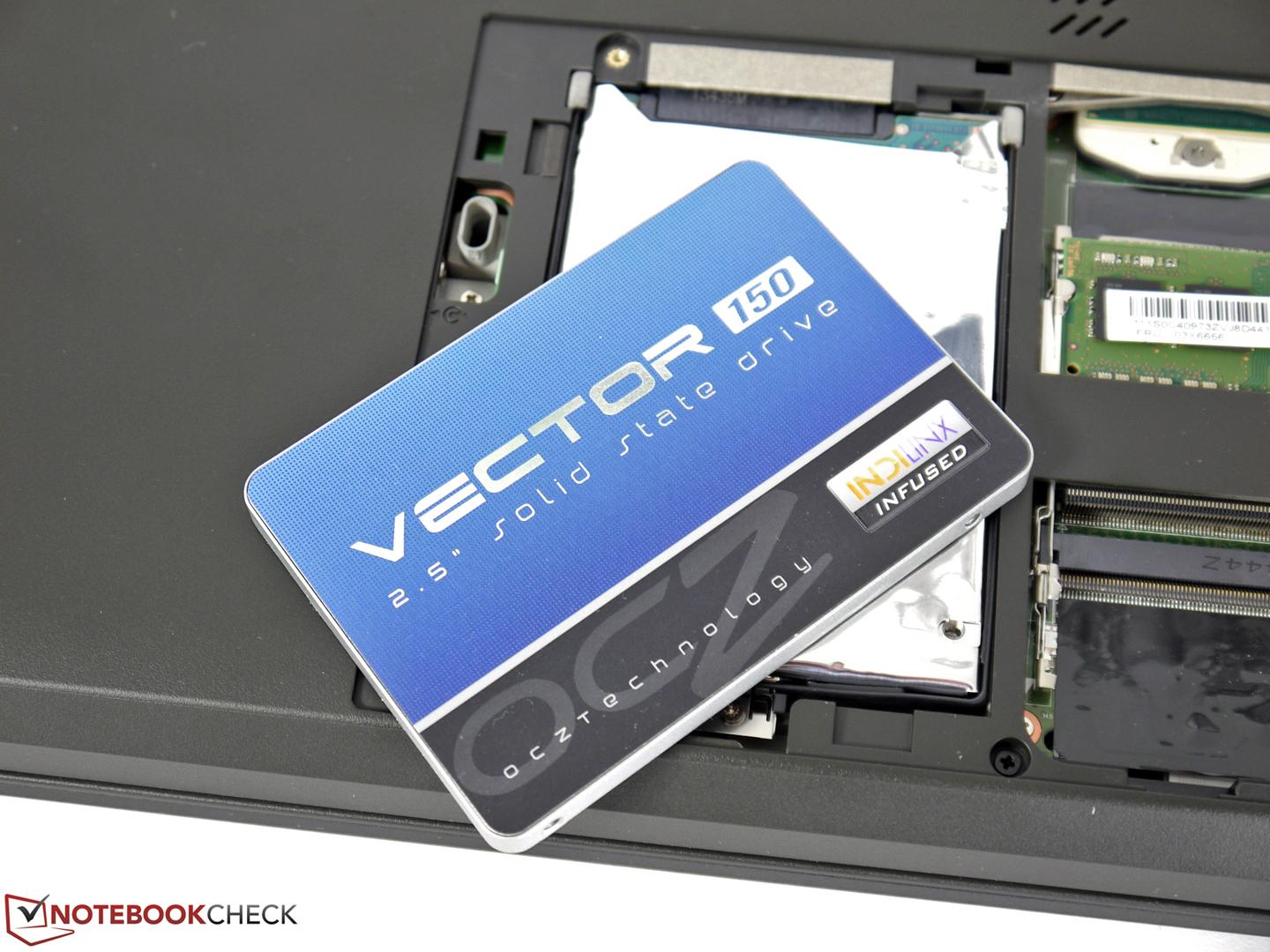

Testowany egzemplarz posiadał dwa gniazda M.2 pod dyski SSD, moduły WLAN i WWAN. Problem w tym, że pasują do nich tylko karty o długości 42 mm (popularniejsze są dłuższe moduły, 80-milimetrowe).

Wyposażenie w złącza zewnętrzne jest solidne, ale stacji roboczej są stawiane duże wymagania pod tym względem, więc można stwierdzić, że zapewniony jest tylko podstawowy zestaw portów. ThinkPad W540 nie posiada takich starszych złączy jak FireWire, eSATA, gniazdko modemowe, port szeregowy. Nie ma możliwości wykorzystania kart rozszerzeń ExpressCard/54. Użytkownik ma natomiast do dyspozycji gniazdo kart ExpressCard/34. Na wyposażeniu omawianego laptopa są także wyjście VGA, Thunderbolt, dwa porty USB 2.0, dwa USB 3.0 i czytnik kart pamięci. Na spodzie obudowy znajduje się port dokowania.

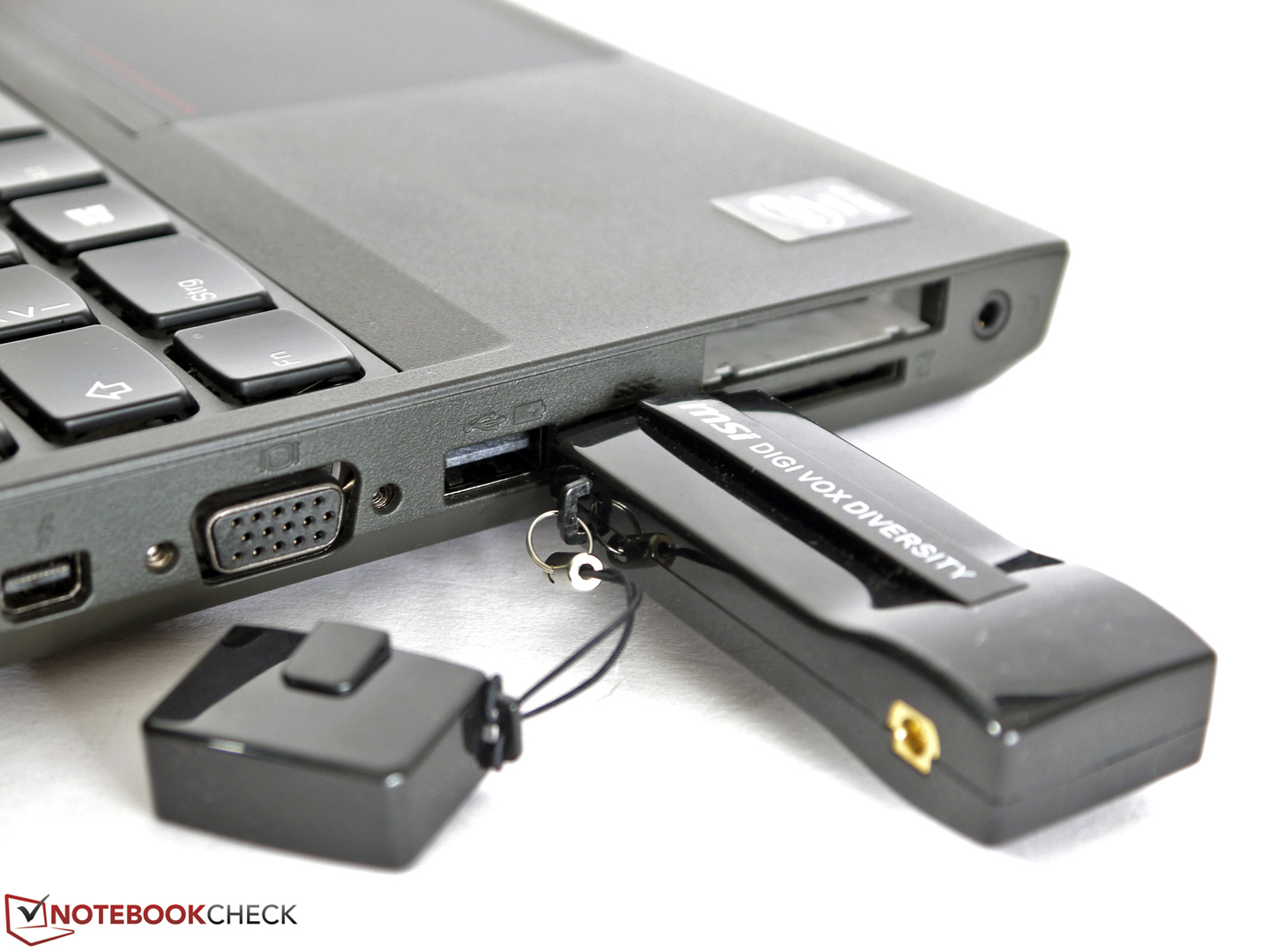

Na lewej ściance bocznej złącza są skupione bardzo blisko siebie. Podłączane wtyczki i urządzenia zewnętrzne mogą uniemożliwiać wykorzystanie sąsiednich portów. Na prawej ściance bocznej porty USB są rozstawione w dużej odległości od siebie. Na pochwałę zasługuje też gniazdo LAN na tylnej ściance.

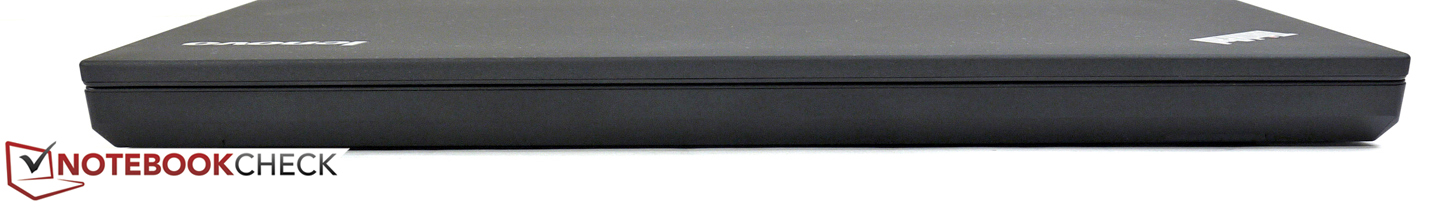

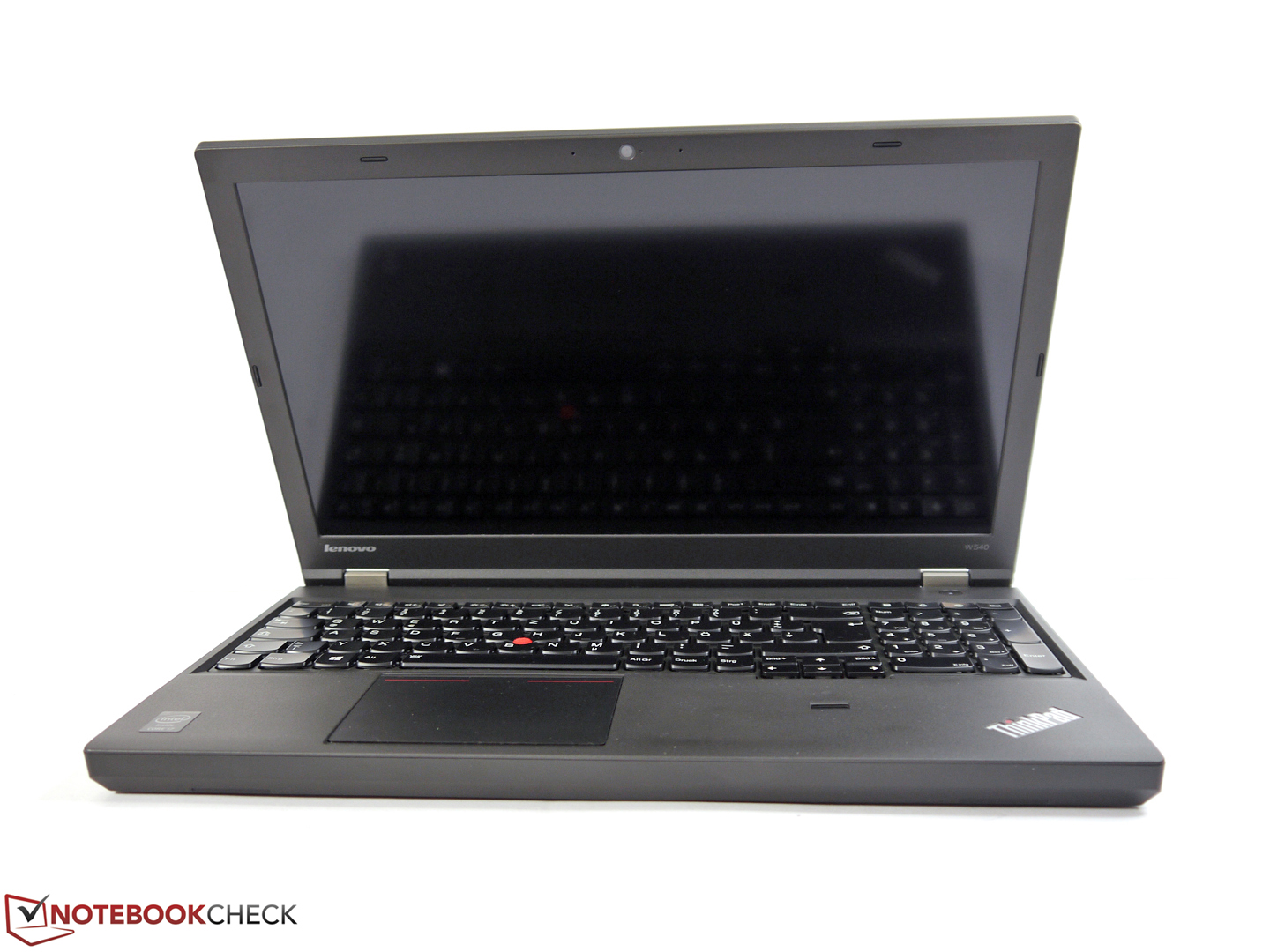

z przodu brak złączy
z przodu brak złączy

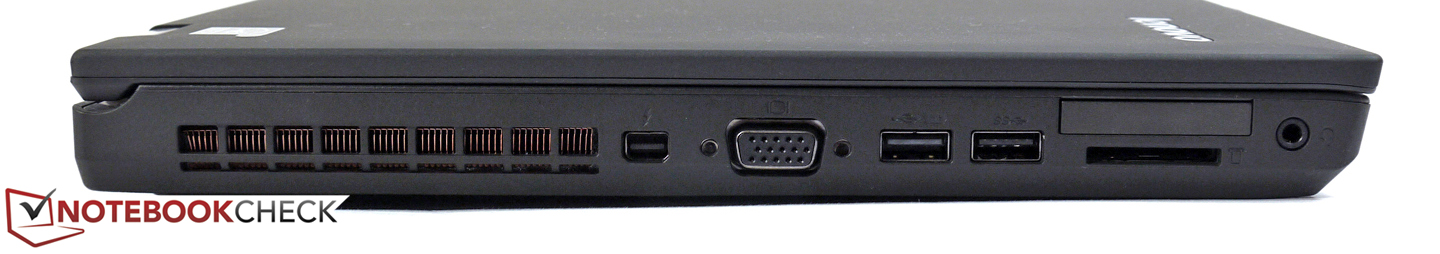

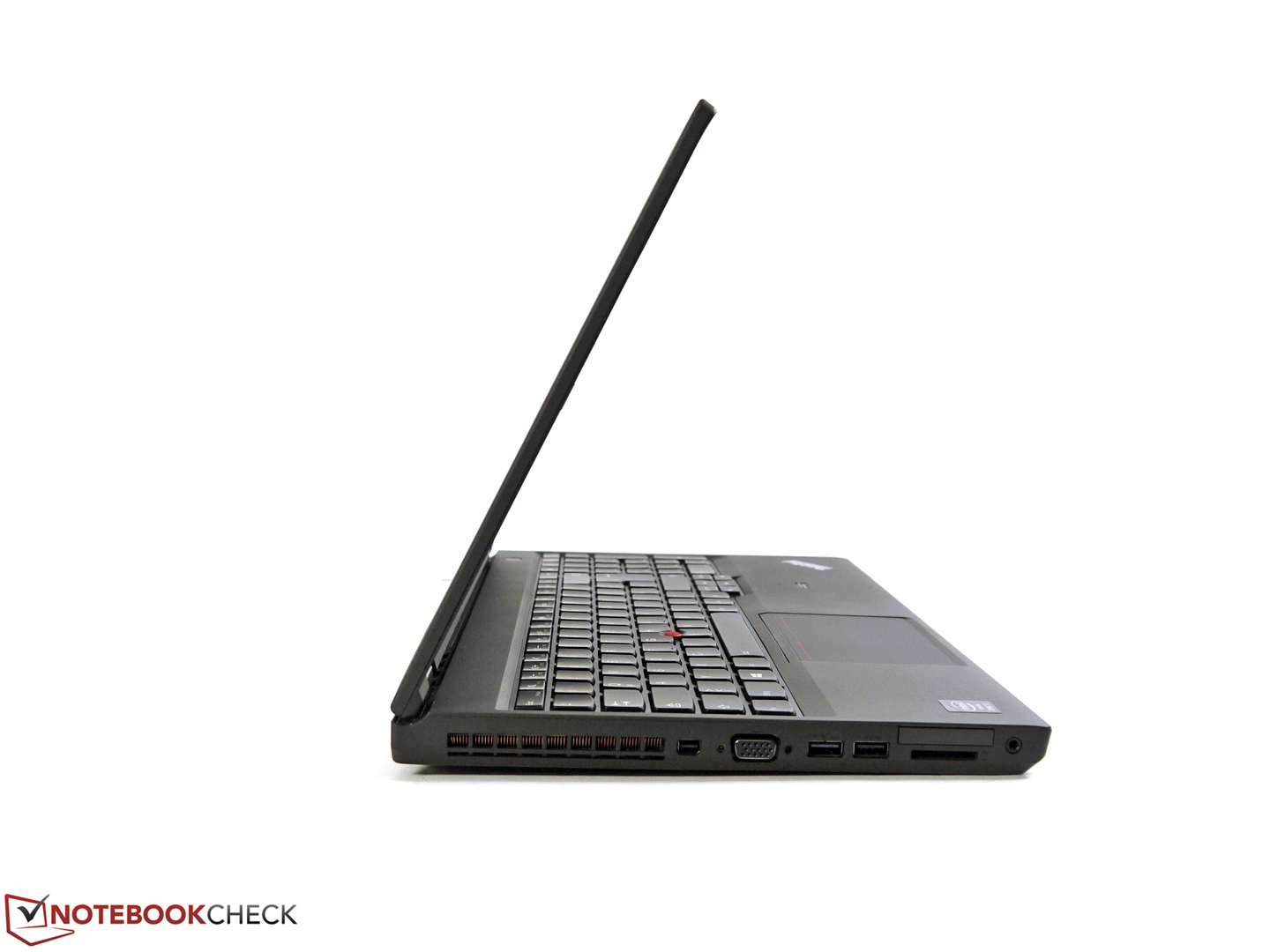

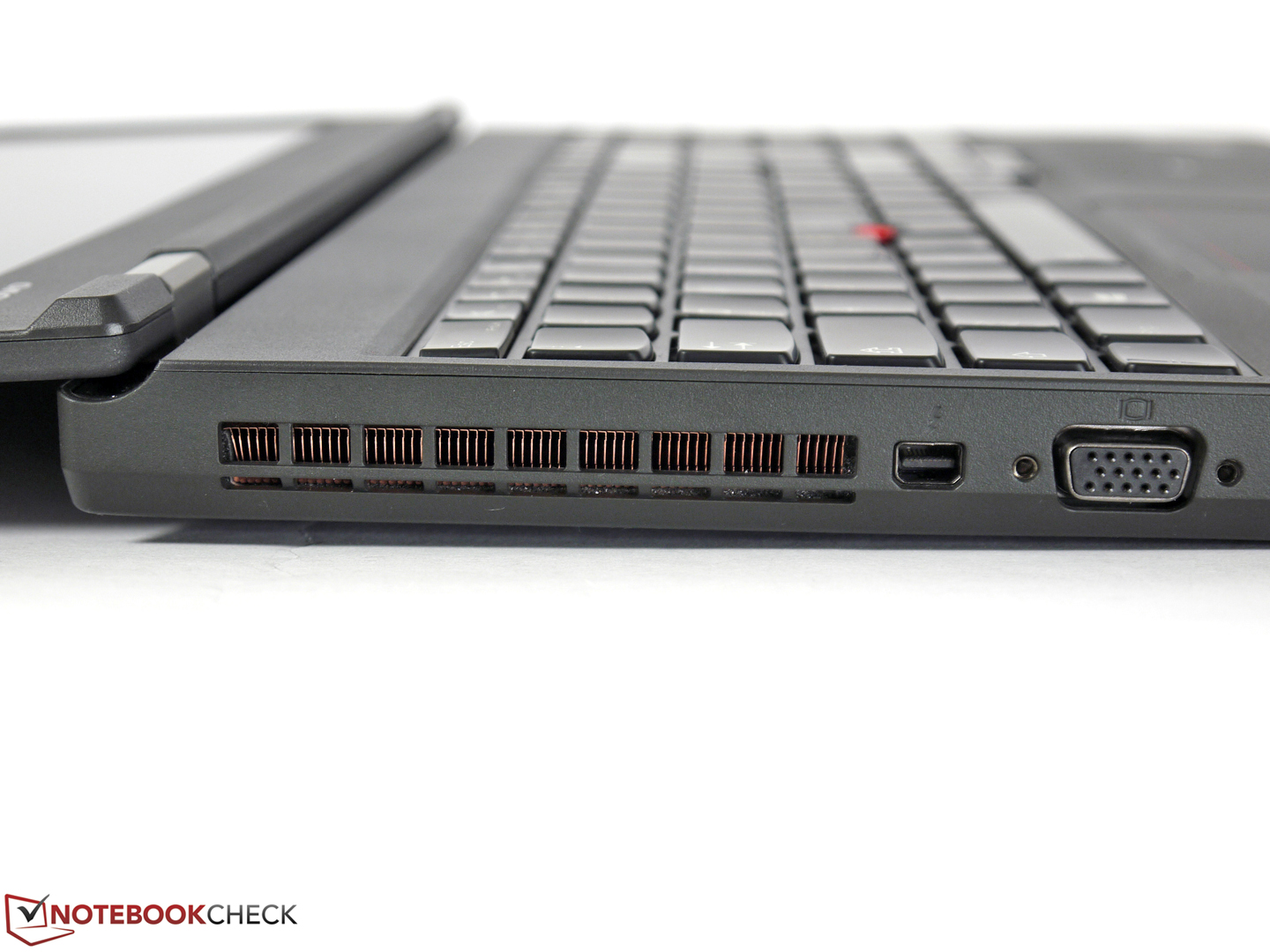

lewy bok: otwory wentylacyjne, Thunderbolt, VGA, USB 2.0, USB 3.0, czytnik kart pamięci, ExpressCard/34, gniazdo audio
lewy bok: otwory wentylacyjne, Thunderbolt, VGA, USB 2.0, USB 3.0, czytnik kart pamięci, ExpressCard/34, gniazdo audio

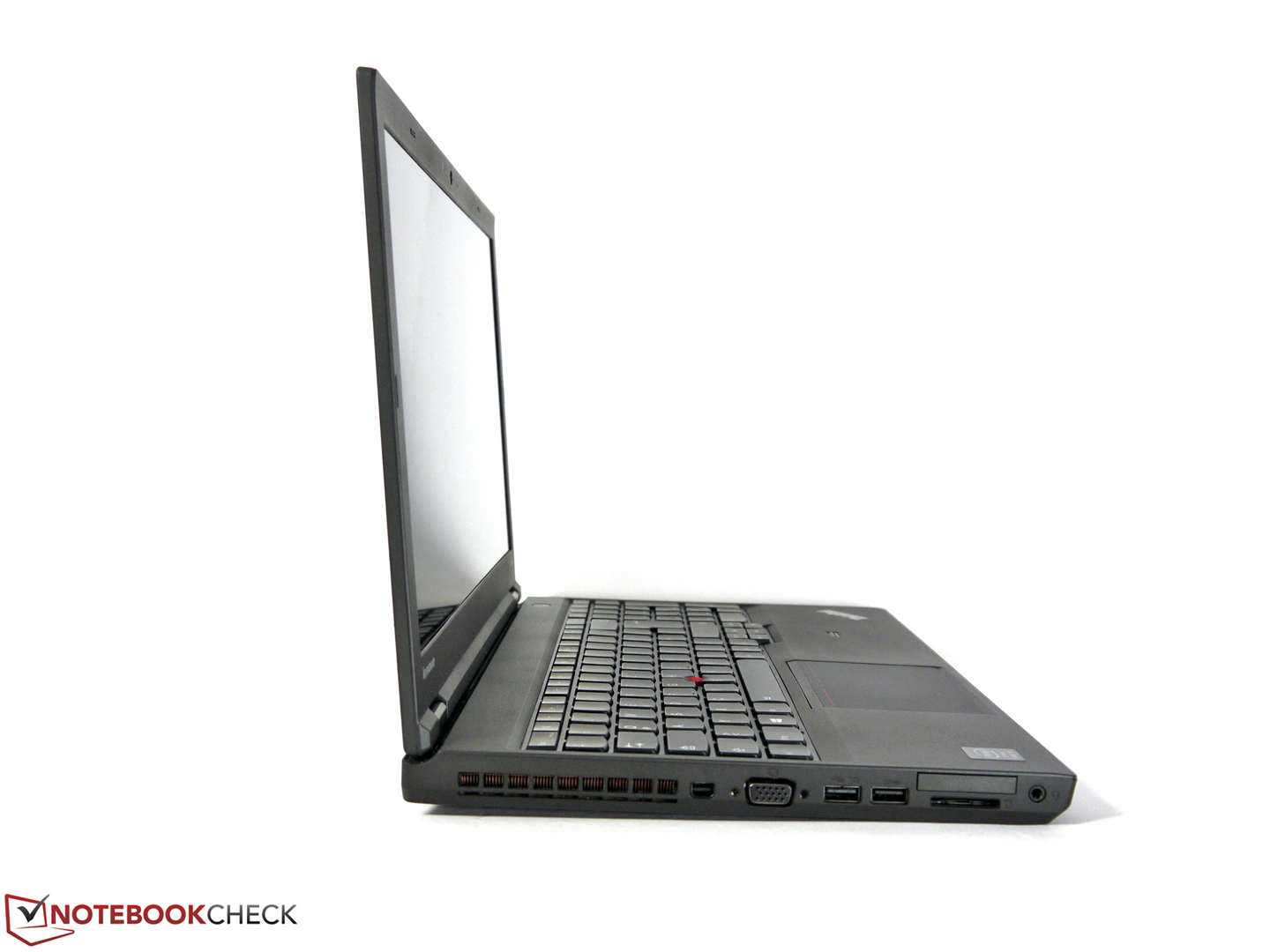

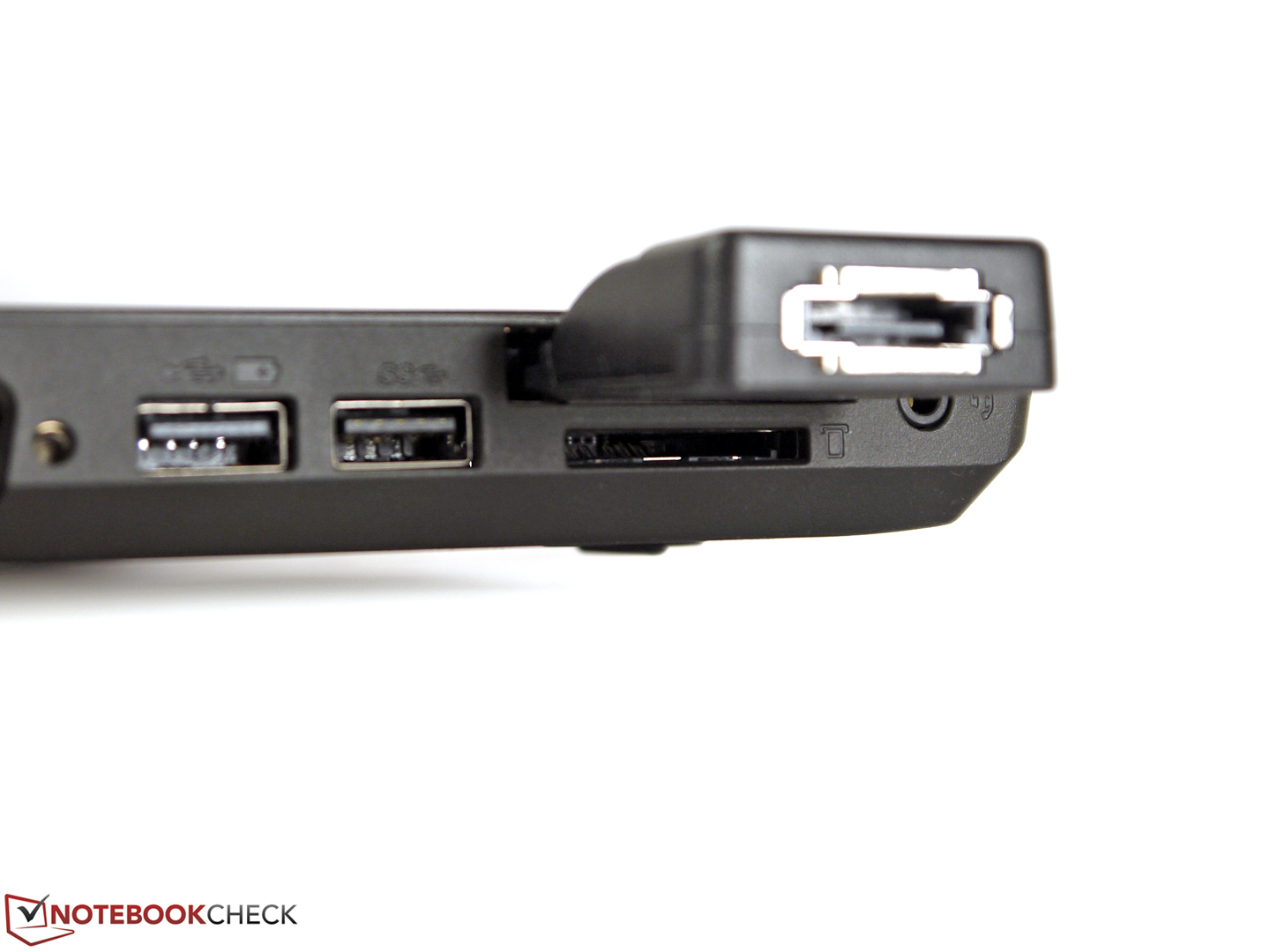

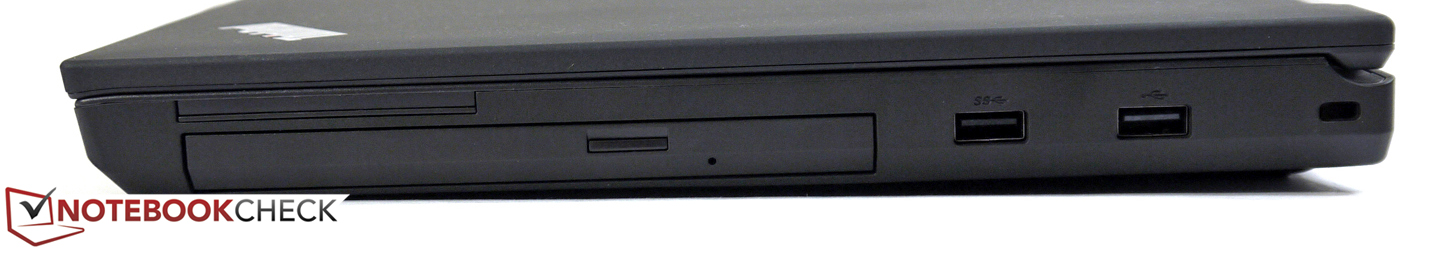

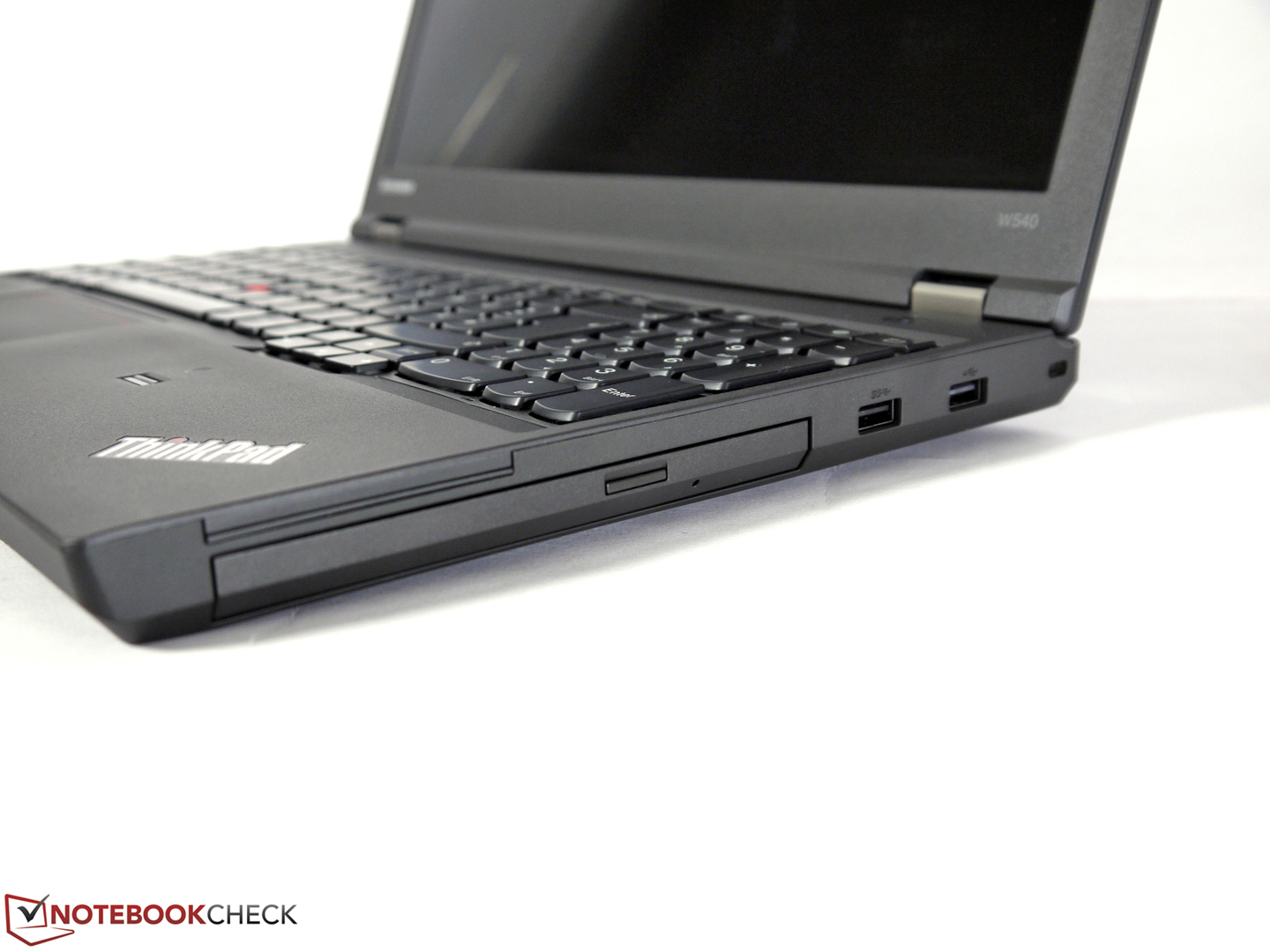

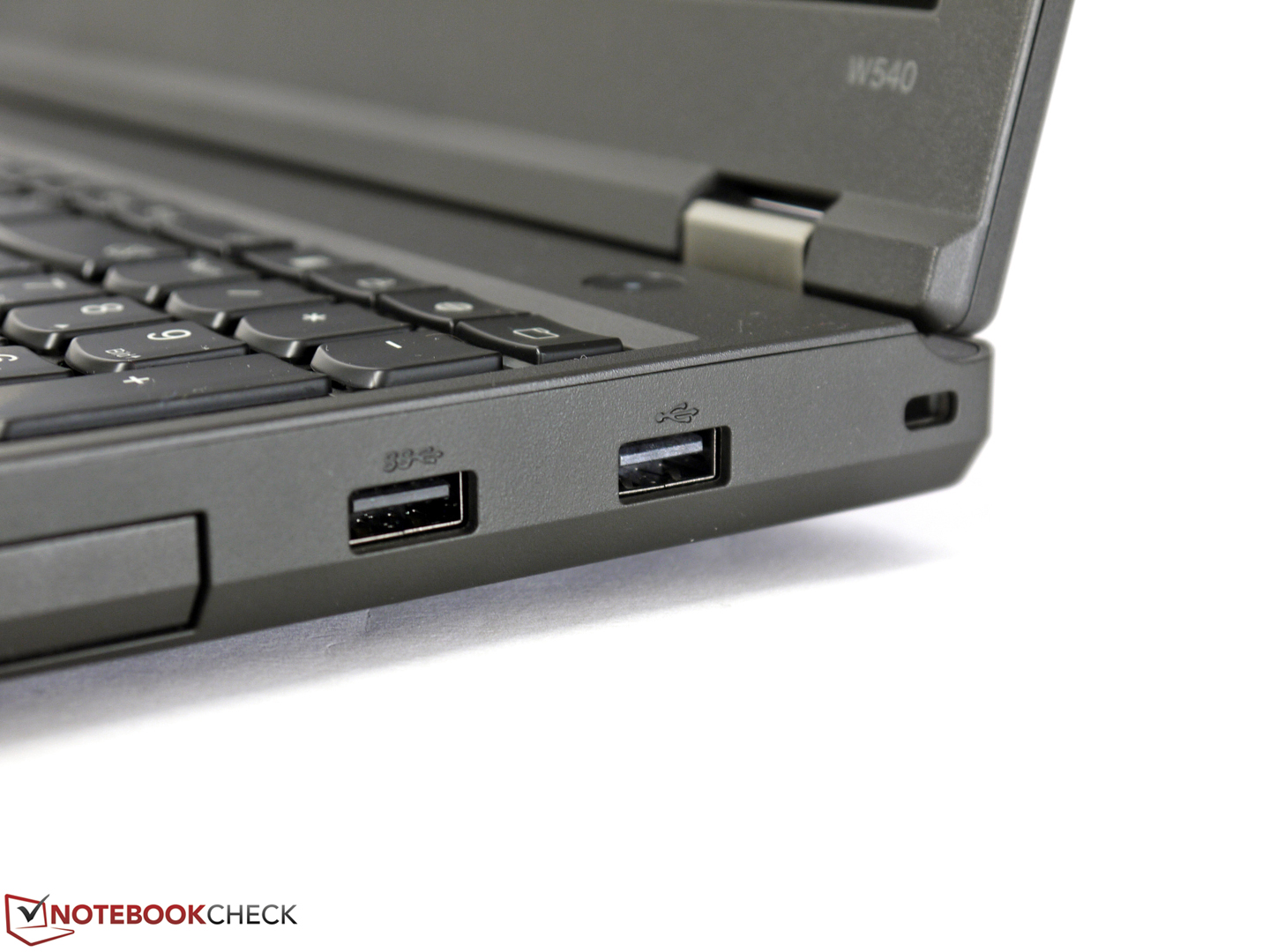

prawy bok: napęd optyczny, USB 3.0, USB 2.0, gniazdo blokady Kensingtona
prawy bok: napęd optyczny, USB 3.0, USB 2.0, gniazdo blokady Kensingtona

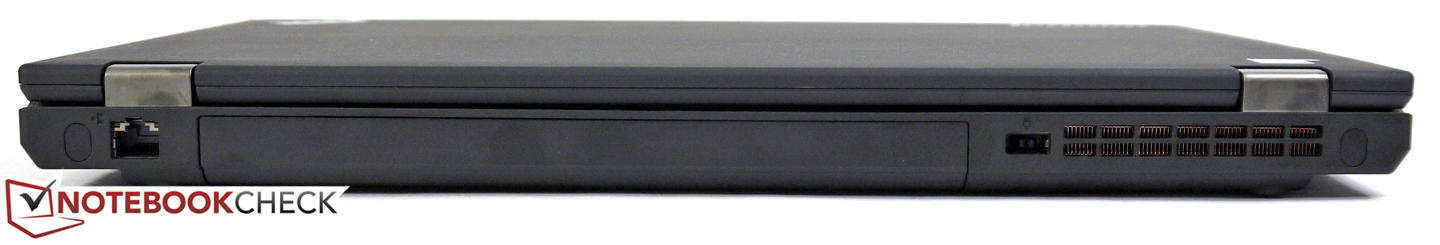

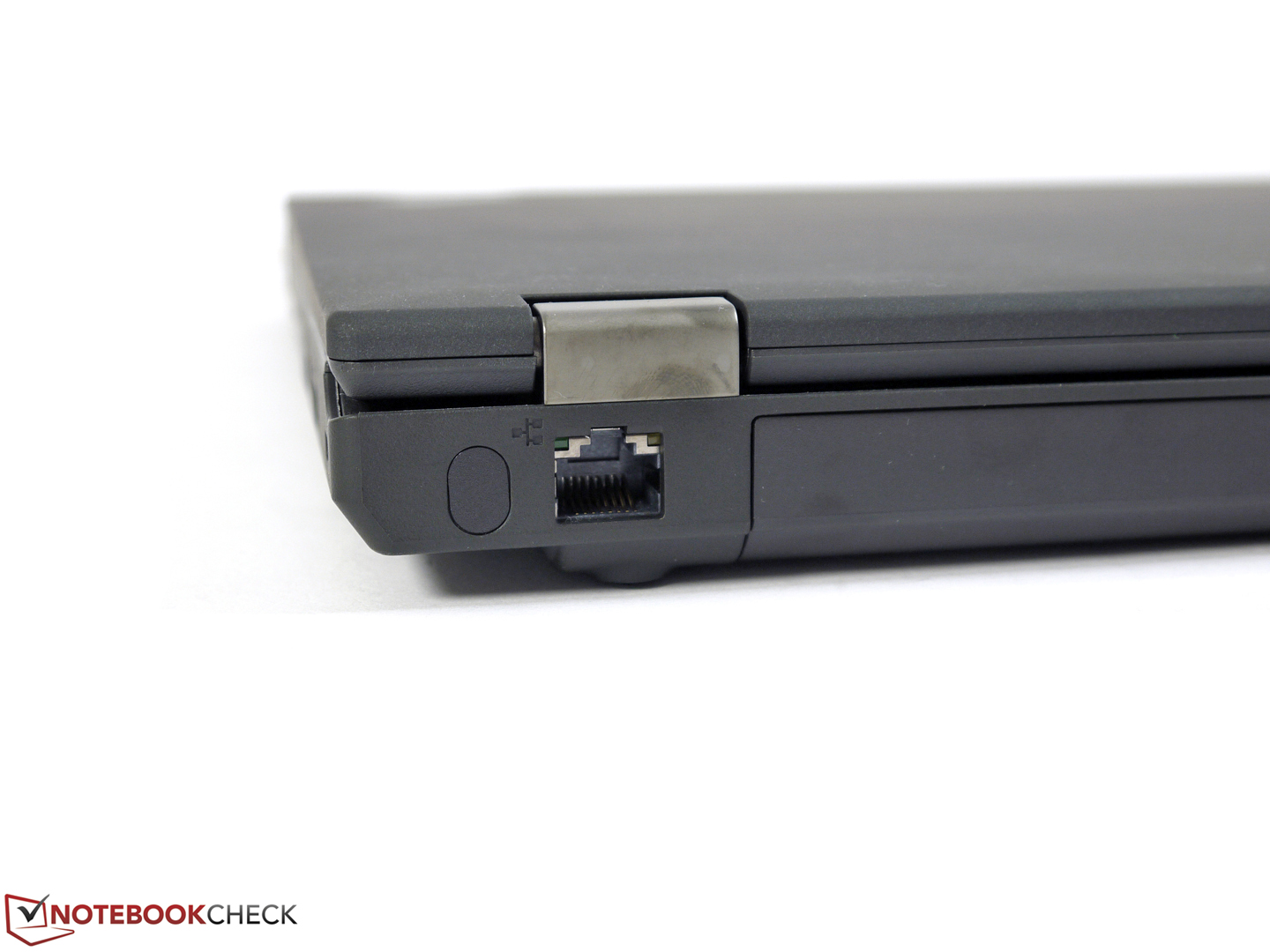

tył: LAN, gniazdo zasilania, otwory wentylacyjne
tył: LAN, gniazdo zasilania, otwory wentylacyjne

Osprzęt

Do zalet wyspowej klawiatury Lenovo W540 można zaliczyć dobrą odpowiedź, duże klawisze i niezbyt duży hałas przy pisaniu. Klawisze kierunkowe są większe, niż w wielu konkurencyjnych modelach. Oddzielny blok numeryczny ułatwia operowanie cyframi, ale jest przyczyną niesymetrycznego położenia płytki dotykowej. Tak jak w innych ThinkPadach, funkcje klawiszy Fn i lewego Ctrl mogą być zamienione w BIOS-ie. Mankamentem klawiatury było natomiast w testowanym egzemplarzu haczenie klawiszy przy lewej krawędzi (lewy Shift, Caps Lock, Tab i F2).

Kontrowersyjną nowością jest w W540 płytka dotykowa o pięciu zintegrowanych przyciskach. W jej obrębie mamy mianowicie dwa przyciski gładzika i trzy przyciski manipulatora punktowego. Przyciski te nie działają należycie. W testowanym egzemplarzu w ogóle nie reagowały na nacisk w dolnych narożnikach płytki. Używanie prawego przycisku przez naciskanie górnej części płytki podczas operowania manipulatorem punktowym to dramat. W porównaniu z rozwiązaniem z oddzielnymi przyciskami to rozwiązanie stanowi drastyczne pogorszenie wygody użytkowania. Szkoda, bo właściwości ślizgowe, reakcje i precyzja są w subiektywnym odczuciu autora lepsze, niż w starszym modelu. Pozytywnie trzeba też ocenić działanie manipulatora punktowego samego w sobie. Pozwala on na szybkie i dokładne przemieszczanie kursora.

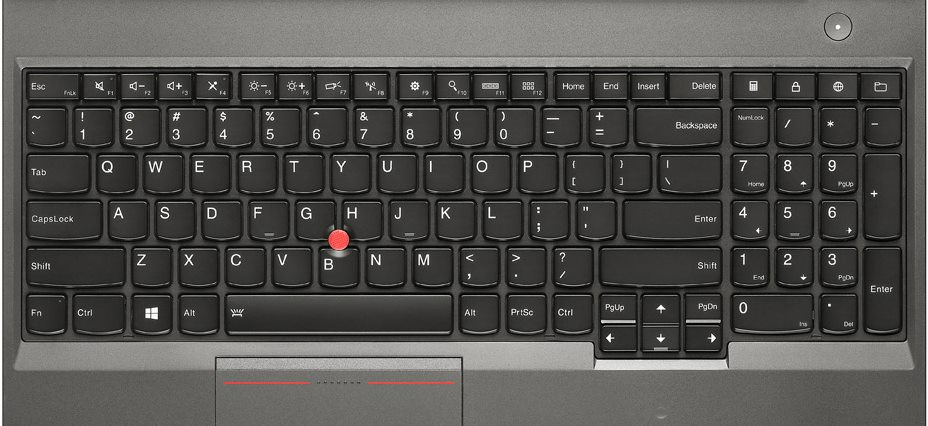

klawiatura QWERTY (fot. Lenovo)
klawiatura QWERTY (fot. Lenovo)

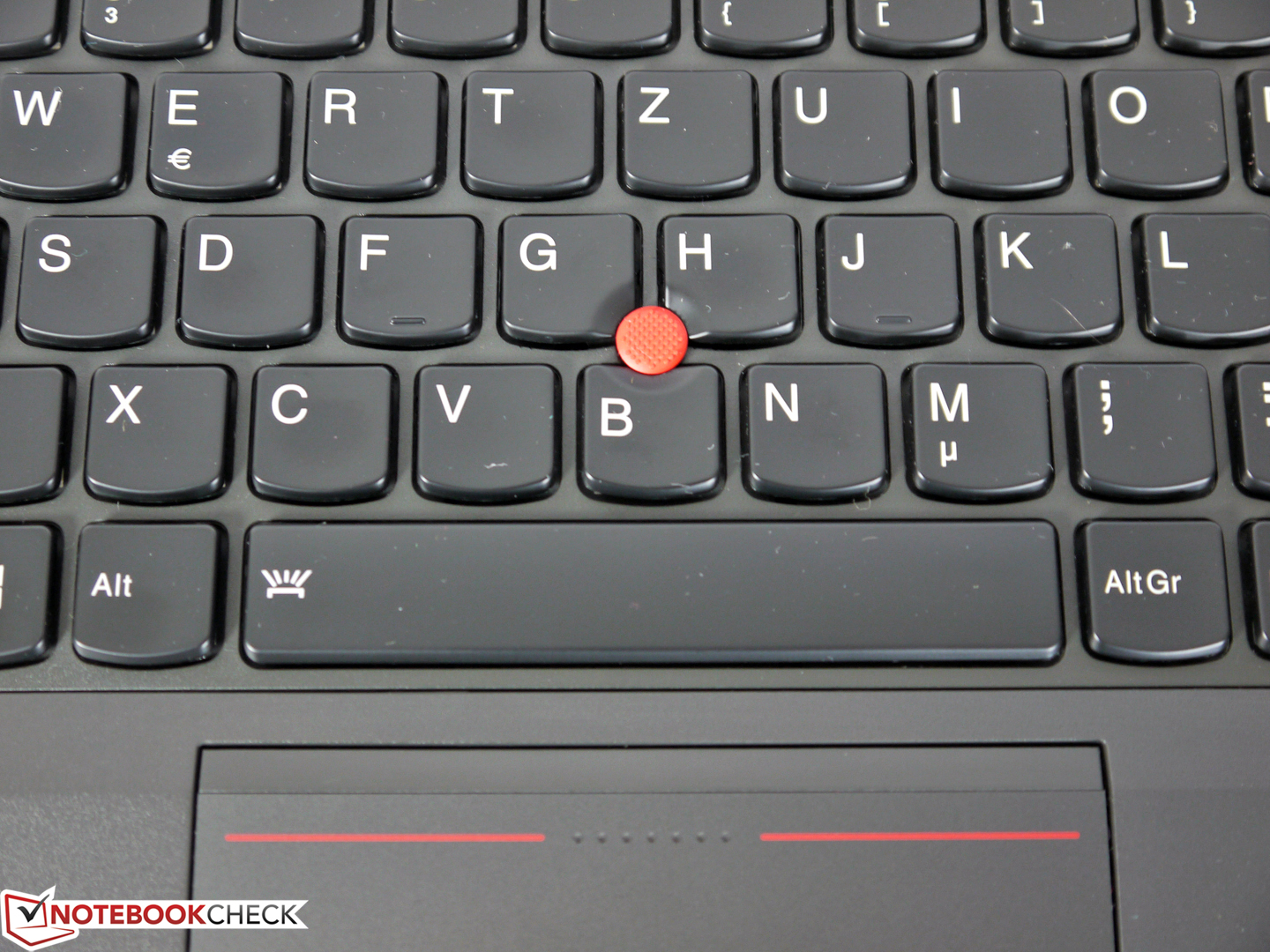

manipulator punktowy
manipulator punktowy

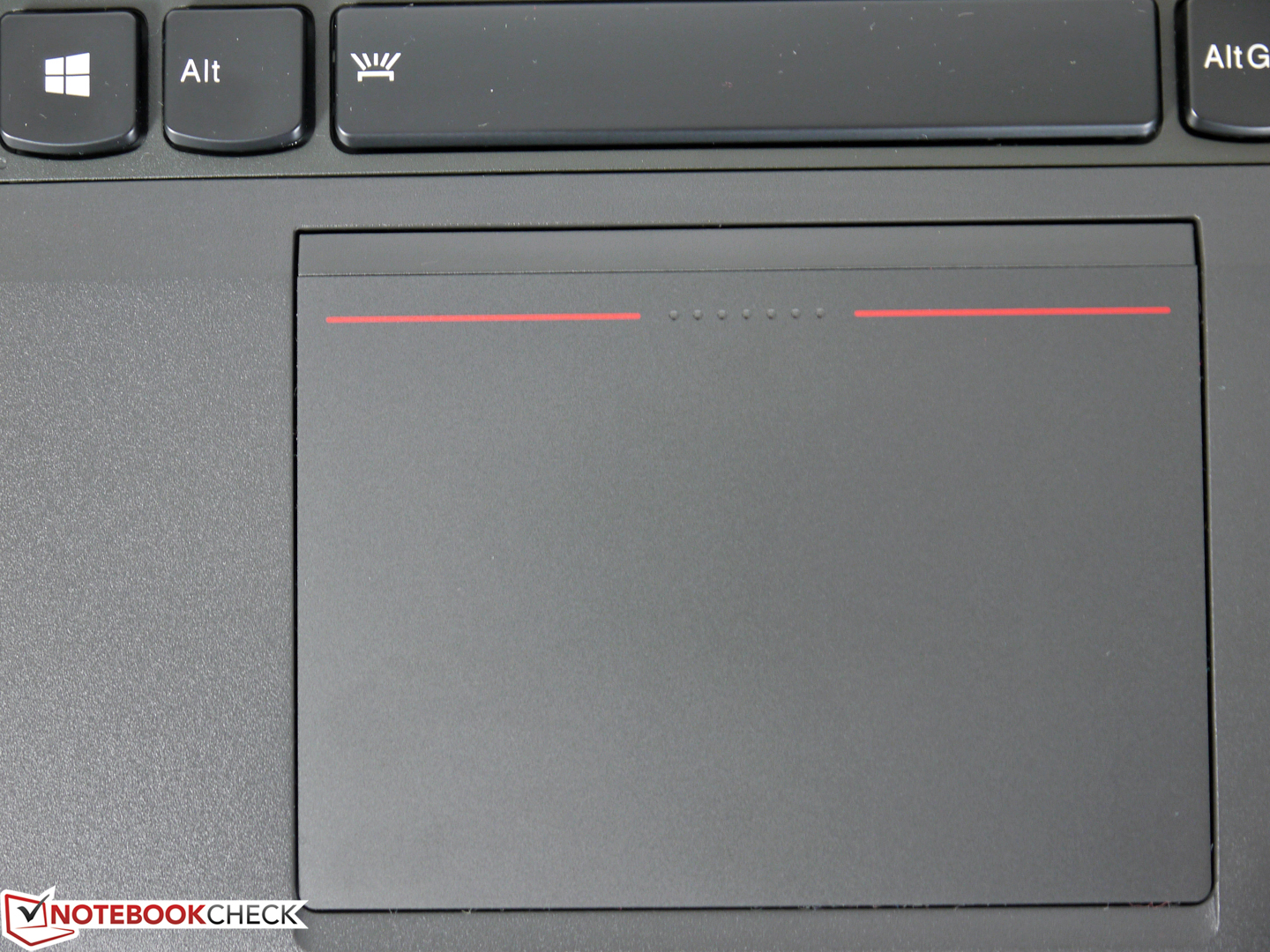

płytka dotykowa
płytka dotykowa

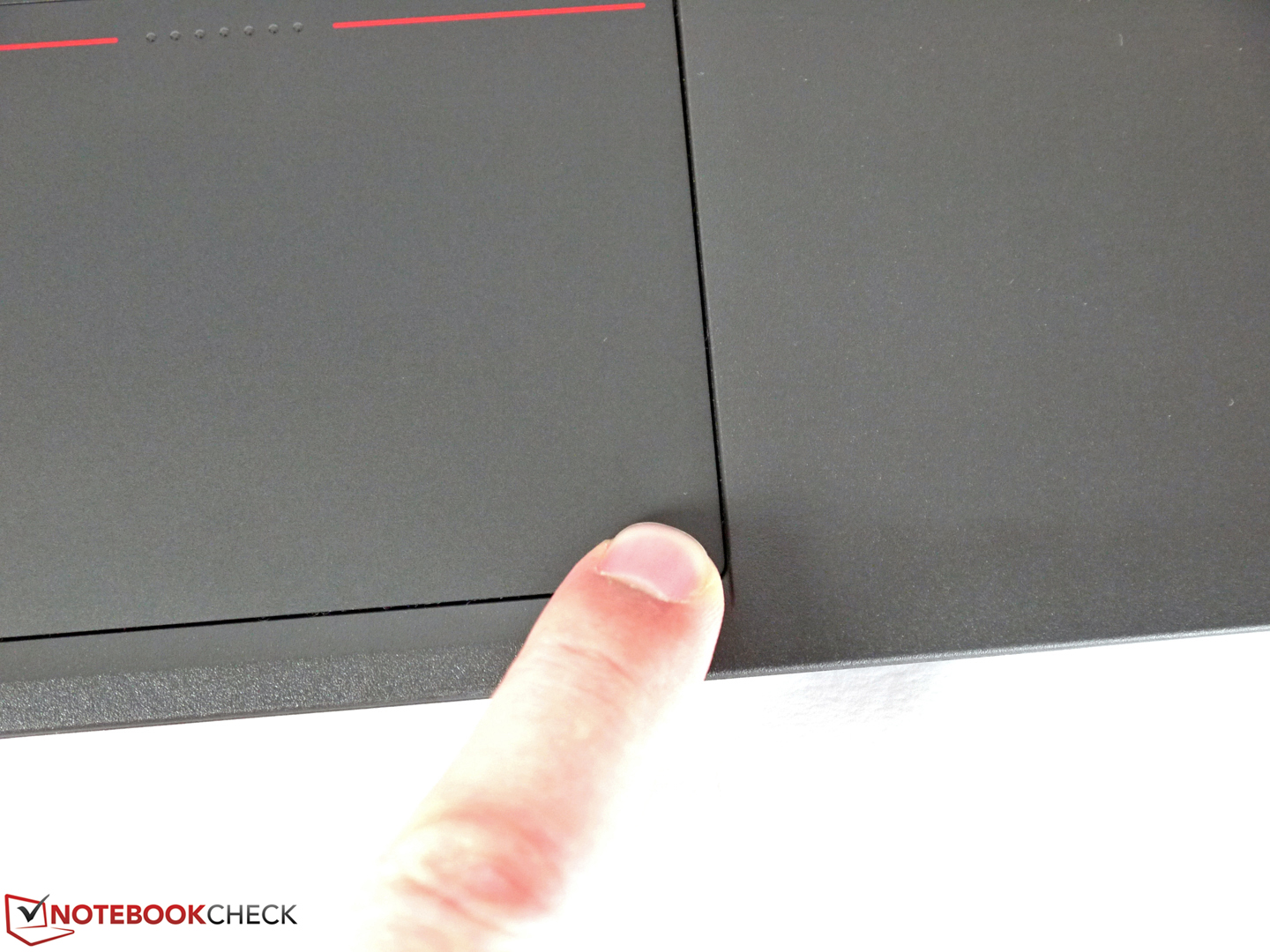

próby naciśnięcia zintegrowanego przycisku w prawym dolnym rogu były bezskuteczne
próby naciśnięcia zintegrowanego przycisku w prawym dolnym rogu były bezskuteczne

Obraz

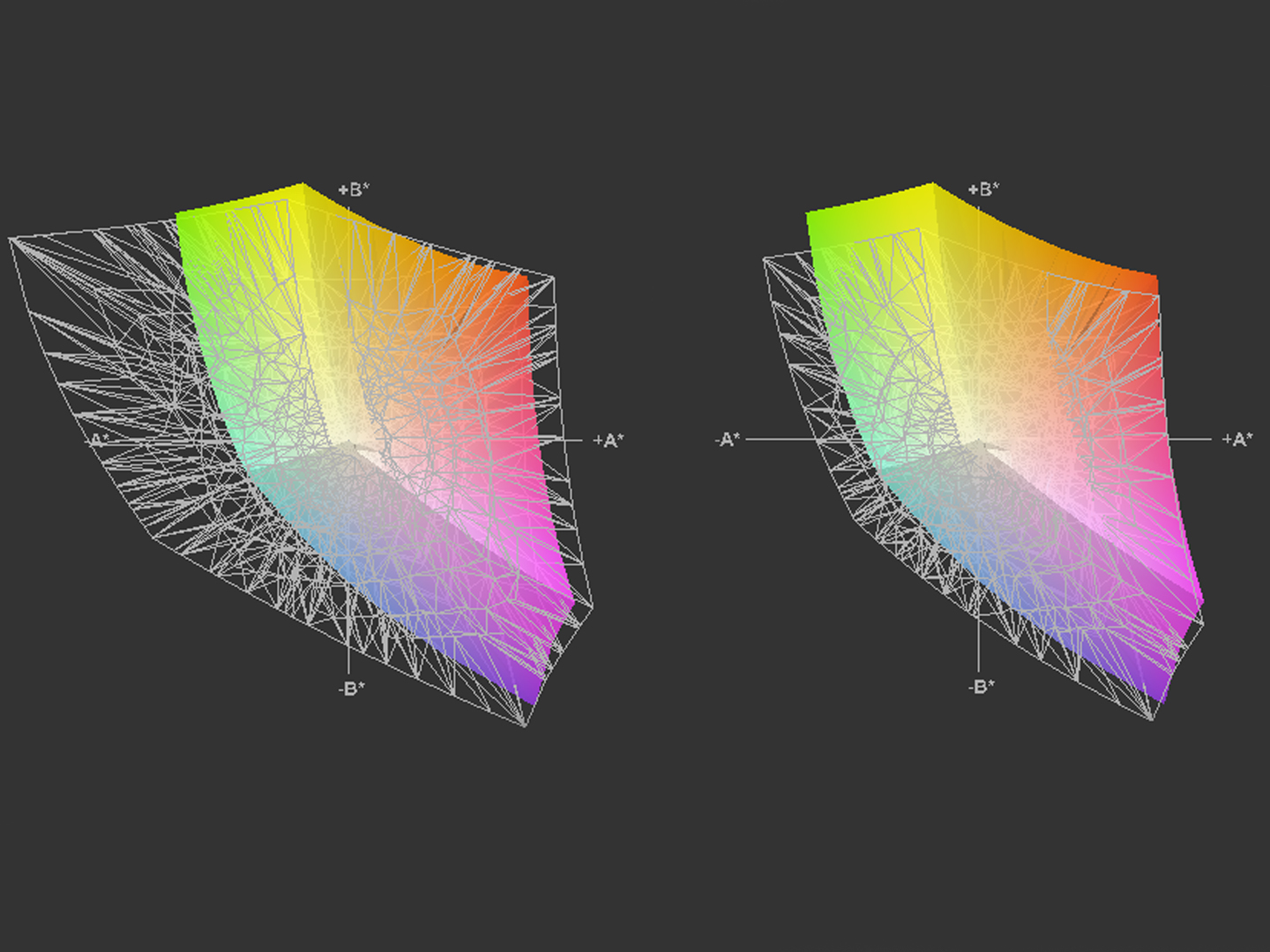

Lenovo ThinkPad W540 z matrycą 3K a przestrzeń kolorów Adobe RGB (z lewej) i sRGB (z prawej)
W540 a Adobe RGB i sRGB

W W540 Lenovo stosuje matryce o różnej rozdzielczości. W tańszych wersjach na ogół występuje matryca Full HD (1920 x 1080 pikseli), a w droższych - wyświetlacz 3K (2880 x 1620 pikseli). Ten drugi ma powierzchnię antyrefleksyjną, przy czym nie jest ona całkiem matowa a raczej półmatowa. Refleksy na ekranie są rozproszone, a źródła światła odbijają się mocniej, niż na normalnej matrycy matowej. Efekty te nie są jednak intensywne i dla większości użytkowników powinny być do zniesienia.

348
cd/m²
325
cd/m²
331
cd/m²
304
cd/m²
332
cd/m²
298
cd/m²
287
cd/m²
286
cd/m²
286
cd/m²
podświetlenie ekranu
WX16T028J00, LEN40B5 tested with X-Rite i1Pro 2
maksimum: 348 cd/m² (Nits) średnia: 310.8 cd/m²
rozświetlenie: 82 %
na akumulatorze: 333 cd/m²
kontrast: 888:1 (czerń: 0.374 cd/m²)
ΔE Color 5.1 | 0.5-29.43 Ø5
ΔE Greyscale 6.62 | 0.57-98 Ø5.3
62% AdobeRGB 1998 (Argyll 1.6.3 3D)
64.4% AdobeRGB 1998 (Argyll 2.2.0 3D)
88.7% sRGB (Argyll 2.2.0 3D)
64.2% Display P3 (Argyll 2.2.0 3D)
Gamma: 2.47

Pozytywne jest to, że pod Windows 8.1 ograniczono problemy ze skalowaniem. Czcionki w przeglądarce Chrome są nareszcie ostre. Zbyt małe okna i komunikaty są znacznie rzadsze. W wielu programach (np. w Photoshop Elements 12) czcionki w menu są odpowiedniej wielkości, ale paski narzędziowe są zbyt małe.

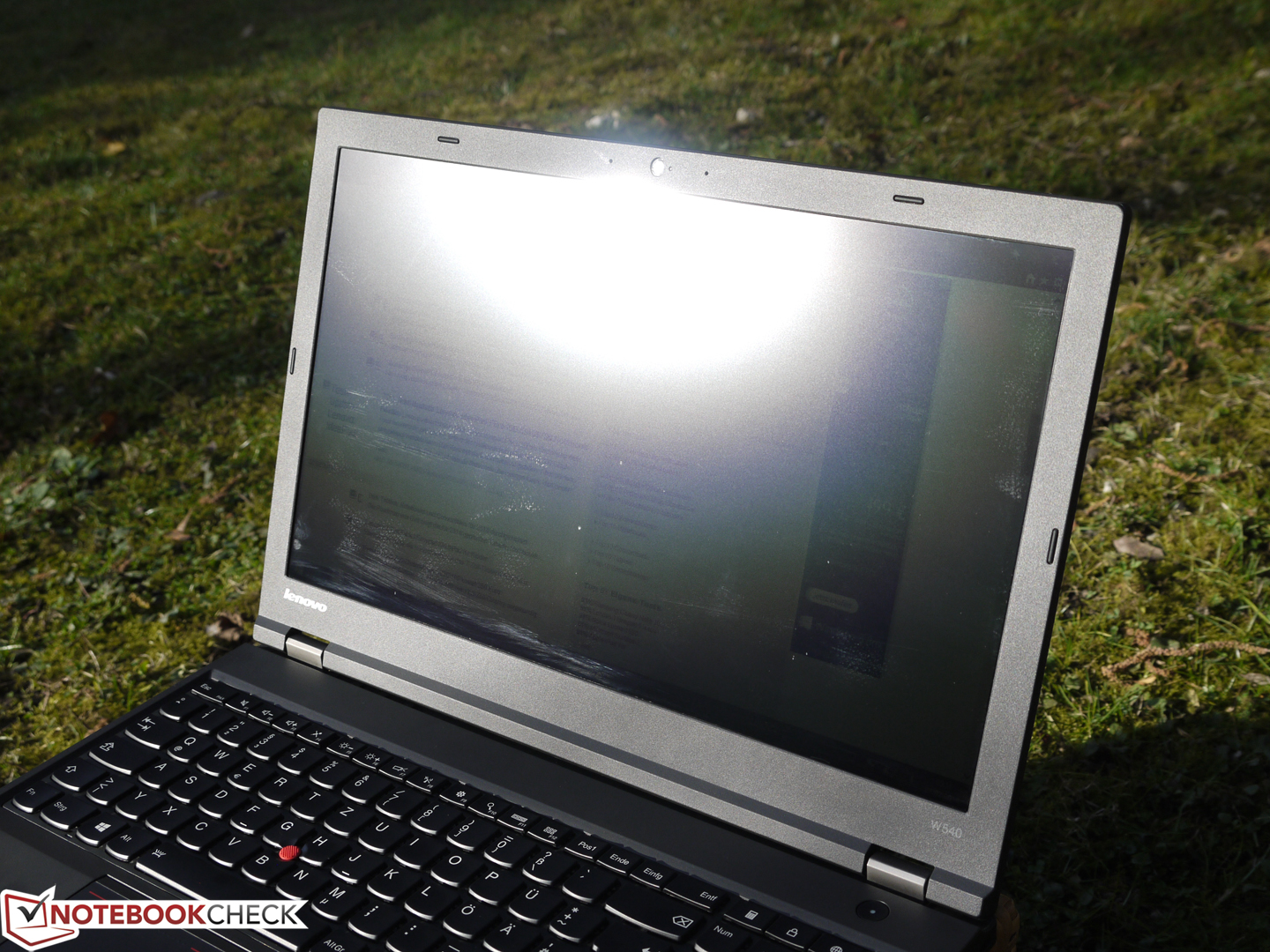

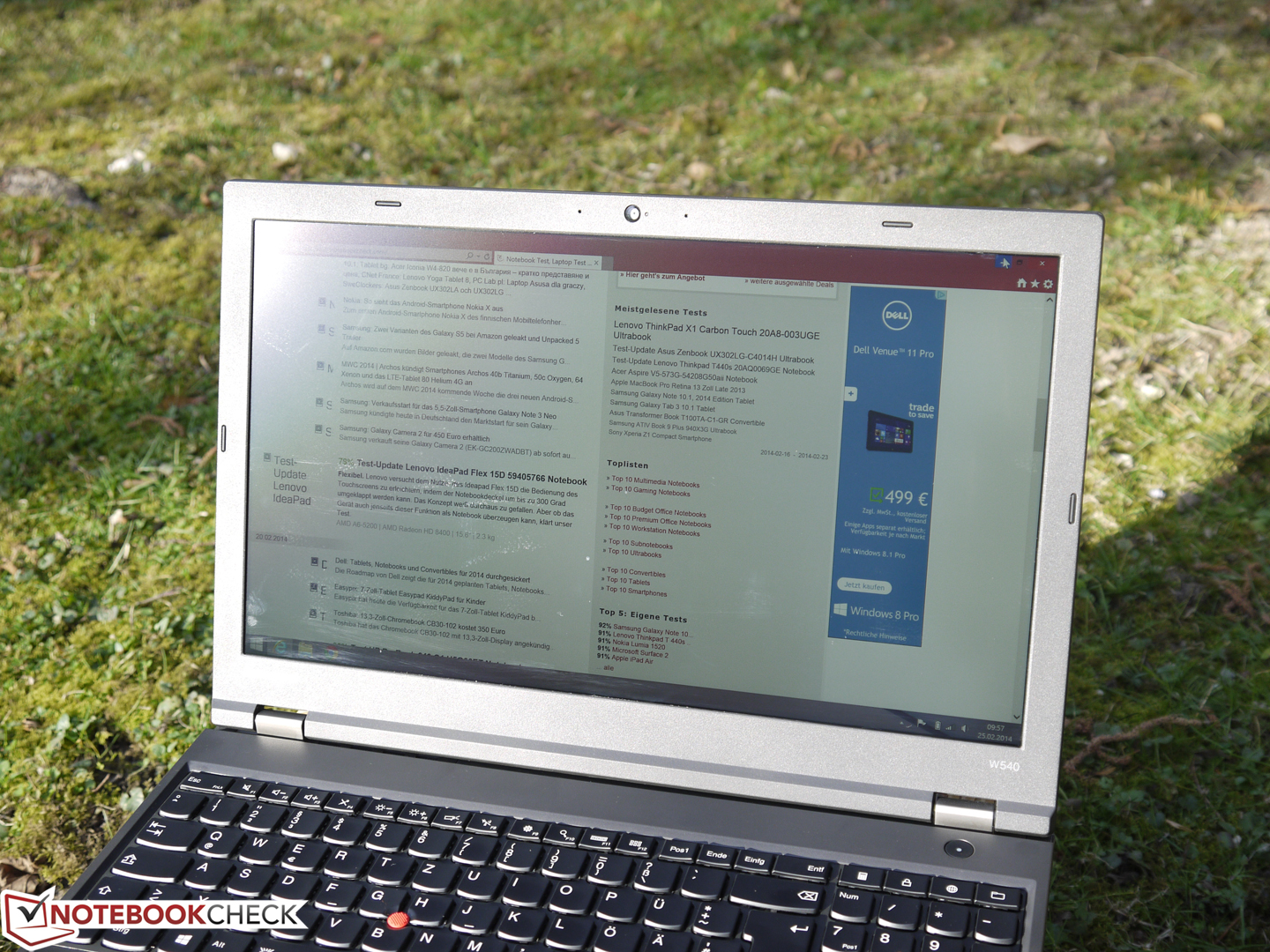

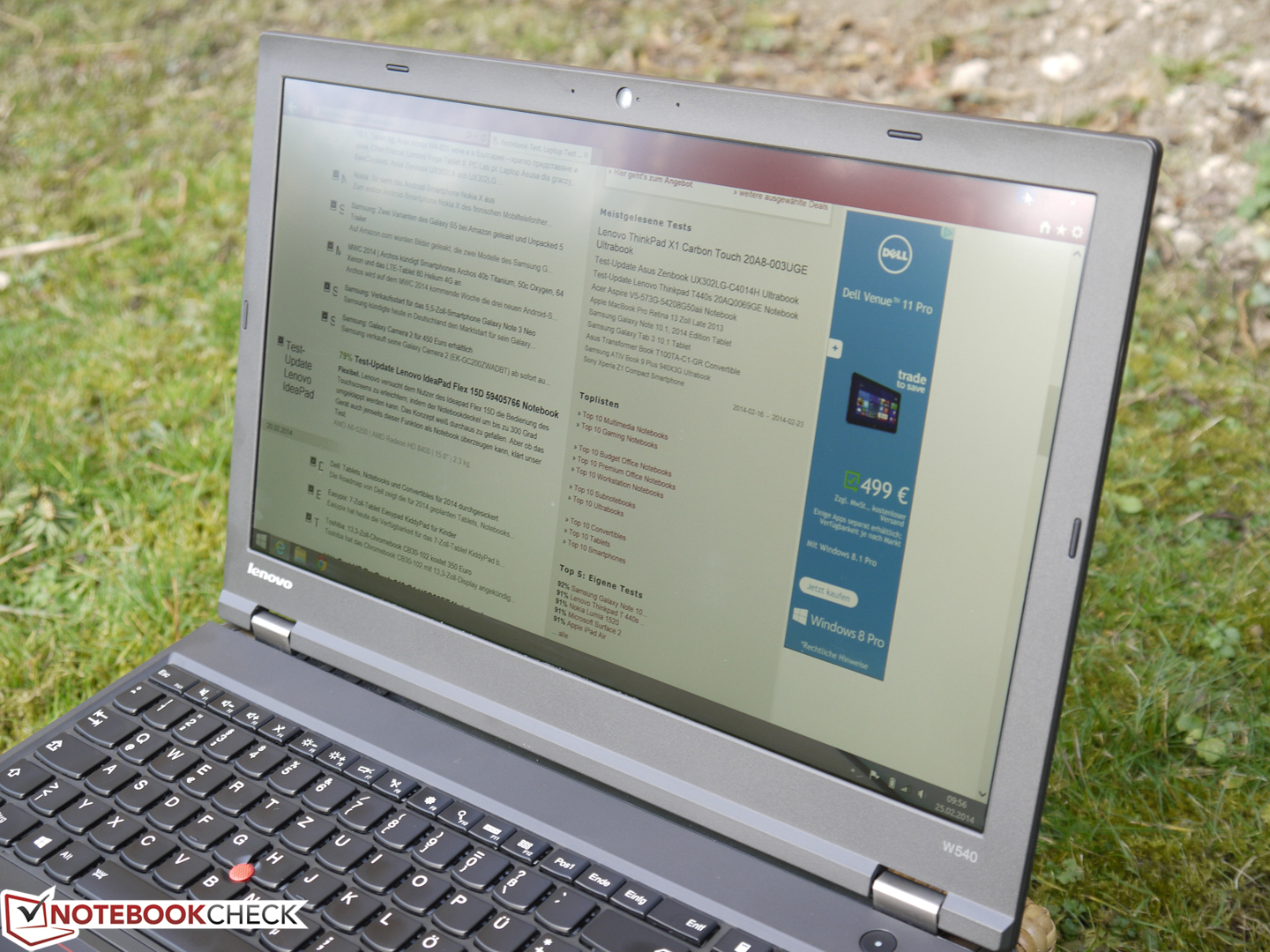

przodem do słońca (8. poziom jasności)
przodem do słońca (8. poziom jasności)

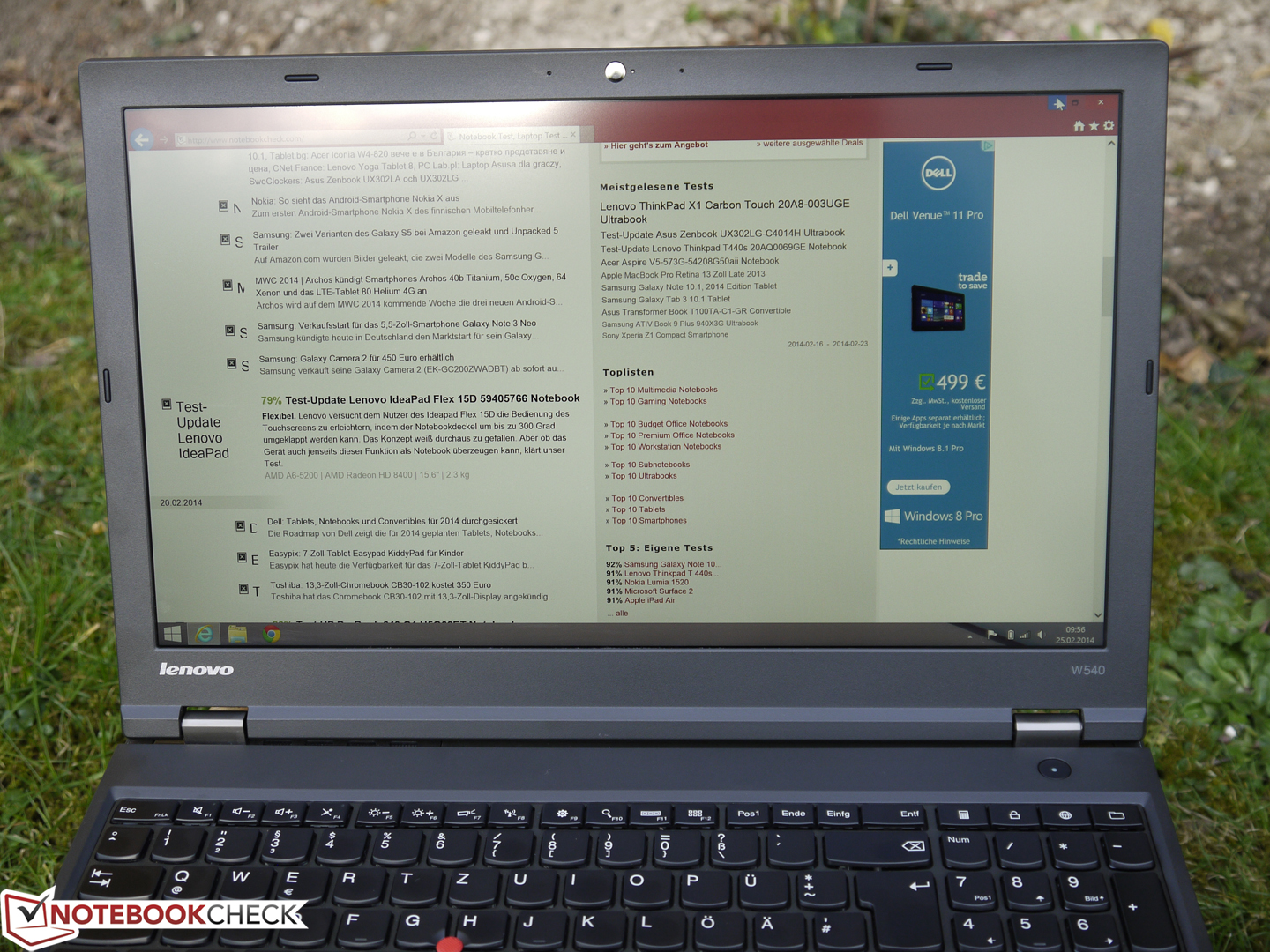

w cieniu (8. poziom jasności)
w cieniu (8. poziom jasności)
w cieniu (8. poziom jasności)
w cieniu (8. poziom jasności)

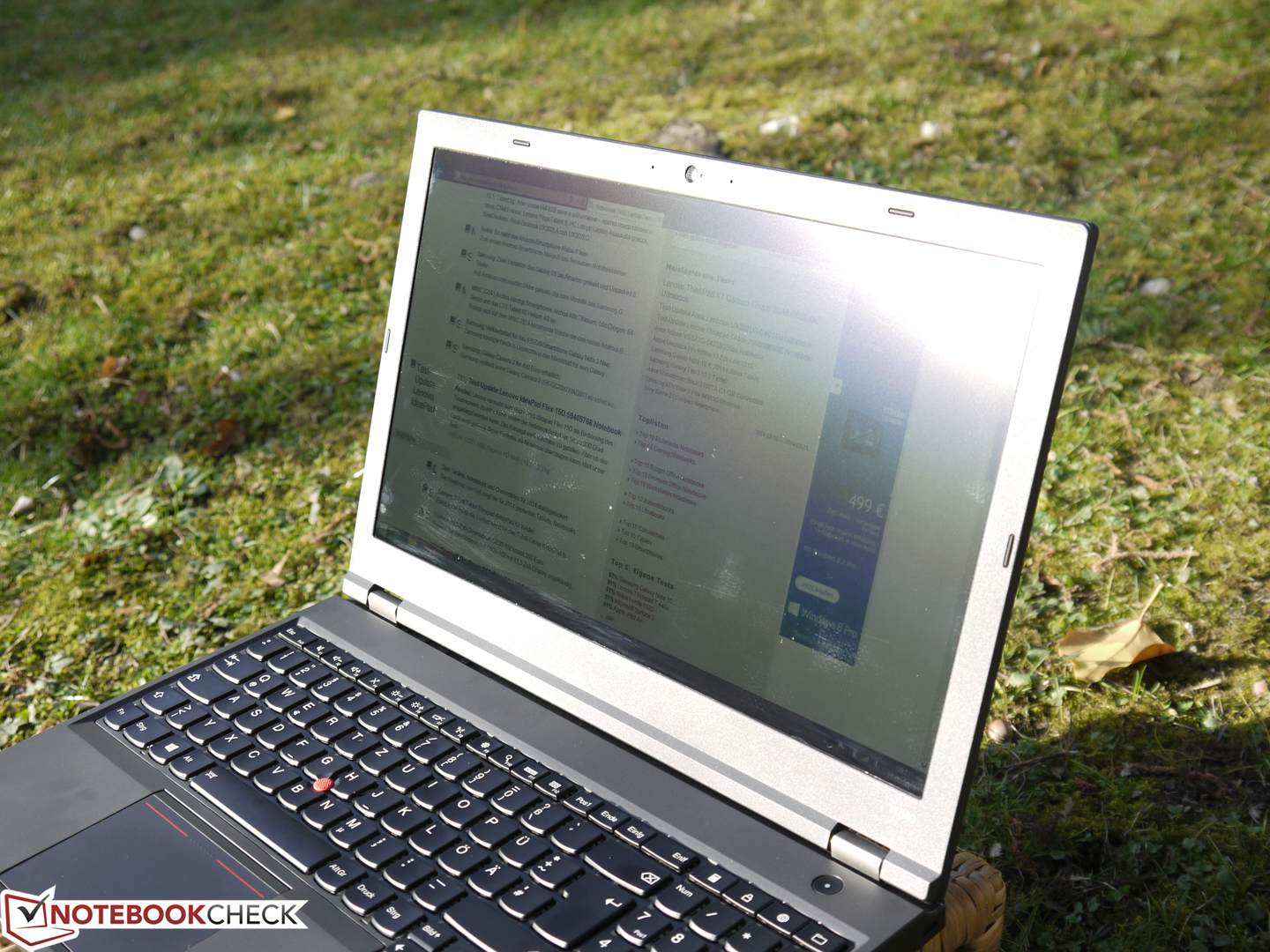

przodem do słońca (10. poziom jasności)
przodem do słońca (10. poziom jasności)
słońce pod skosem (10. poziom jasności)
słońce pod skosem (10. poziom jasności)
przodem do słońca (10. poziom jasności)
przodem do słońca (10. poziom jasności)

Według Lenovo matryca 3K zapewnia luminancję na poziomie 350 cd/m². Pomiar w lewym górnym rogu wykazał 348 cd/m², czyli prawie tyle, ile zadeklarował producent. W innych obszarach ekranu luminancja była jednak dużo niższa; w prawym dolnym rogu zmierzono "tylko" 286 cd/m². Średnia dla całego ekranu wyniosła 310 cd/m². Tak naprawdę praktycznie nie widać różnic w jasności obrazu. Intensywność podświetlenia można regulować na 10 poziomach. Na najniższym poziomie luminancja na środku ekranu miała wartość 4 cd/m², a na najwyższym - 332 cd/m². Na poziomie 8. zmierzono natomiast 141 cd/m² i tenże poziom został wykorzystany do dwóch testów długości pracy na zasilaniu akumulatorowym. Taka luminancja jest wystarczająca do komfortowej pracy w pomieszczeniu.

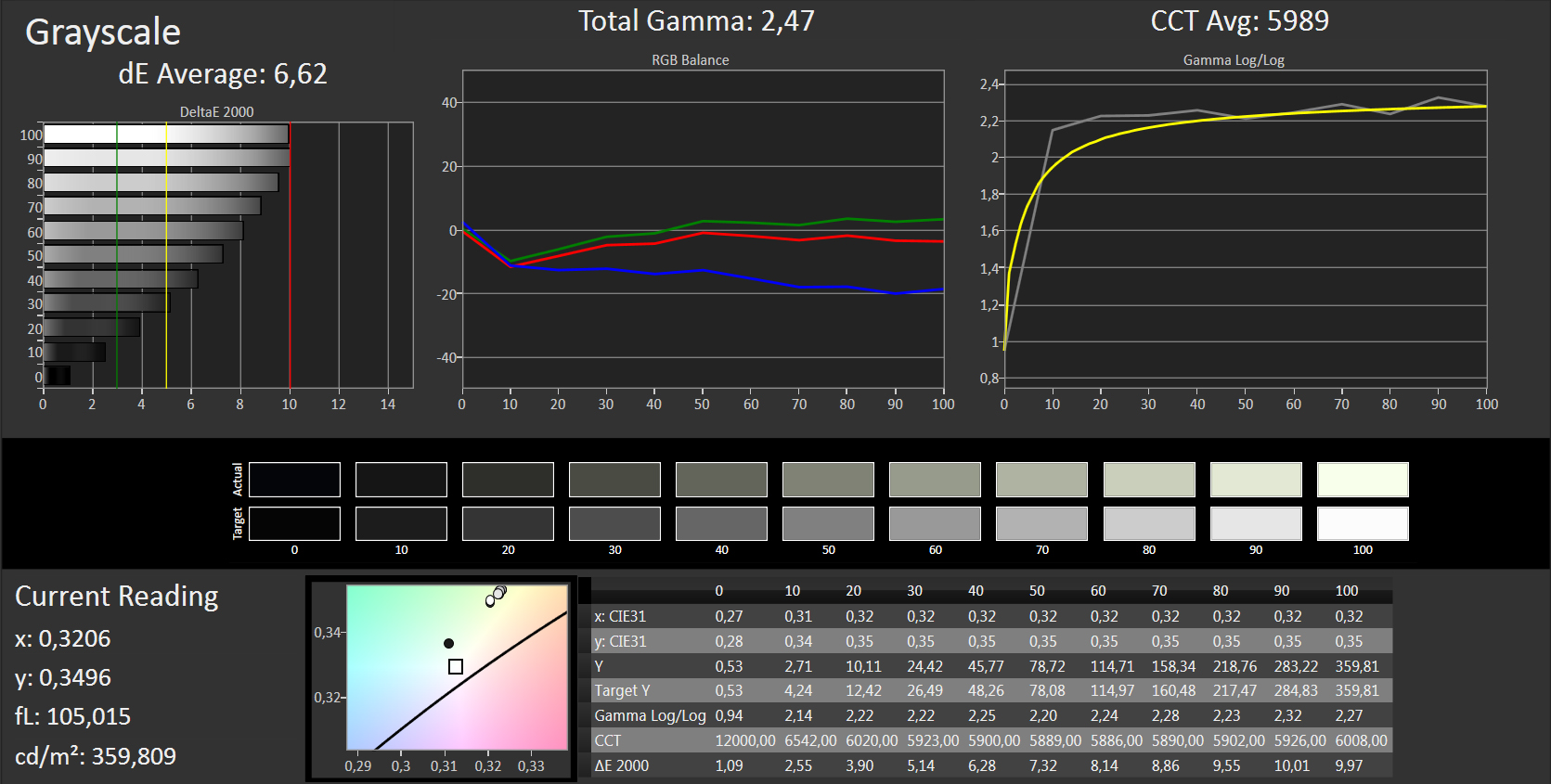

skala szarości (przed kalibracją)
skala szarości (przed kalibracją)

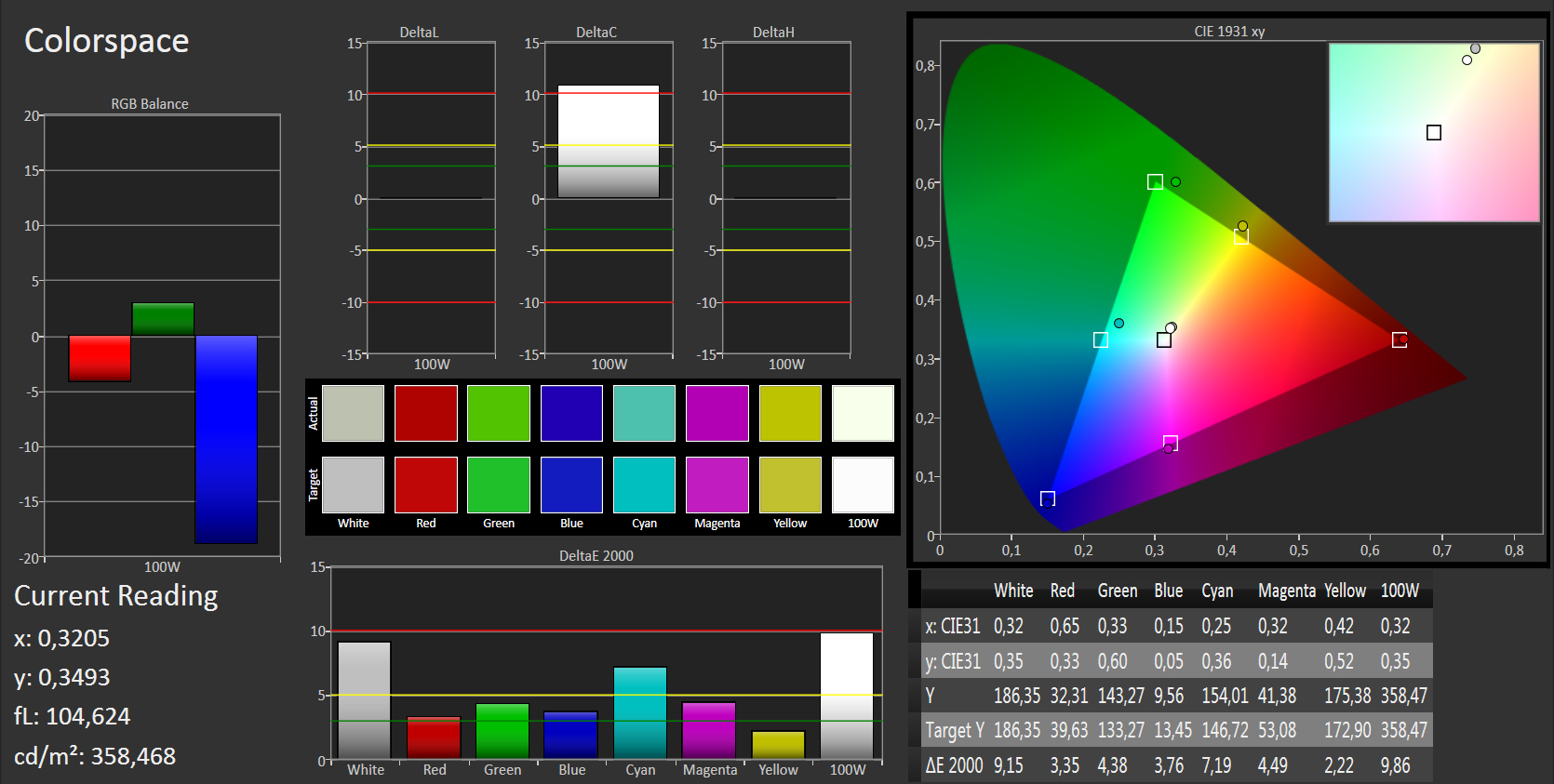

przestrzeń kolorów (przed kalibracją)
przestrzeń kolorów (przed kalibracją)

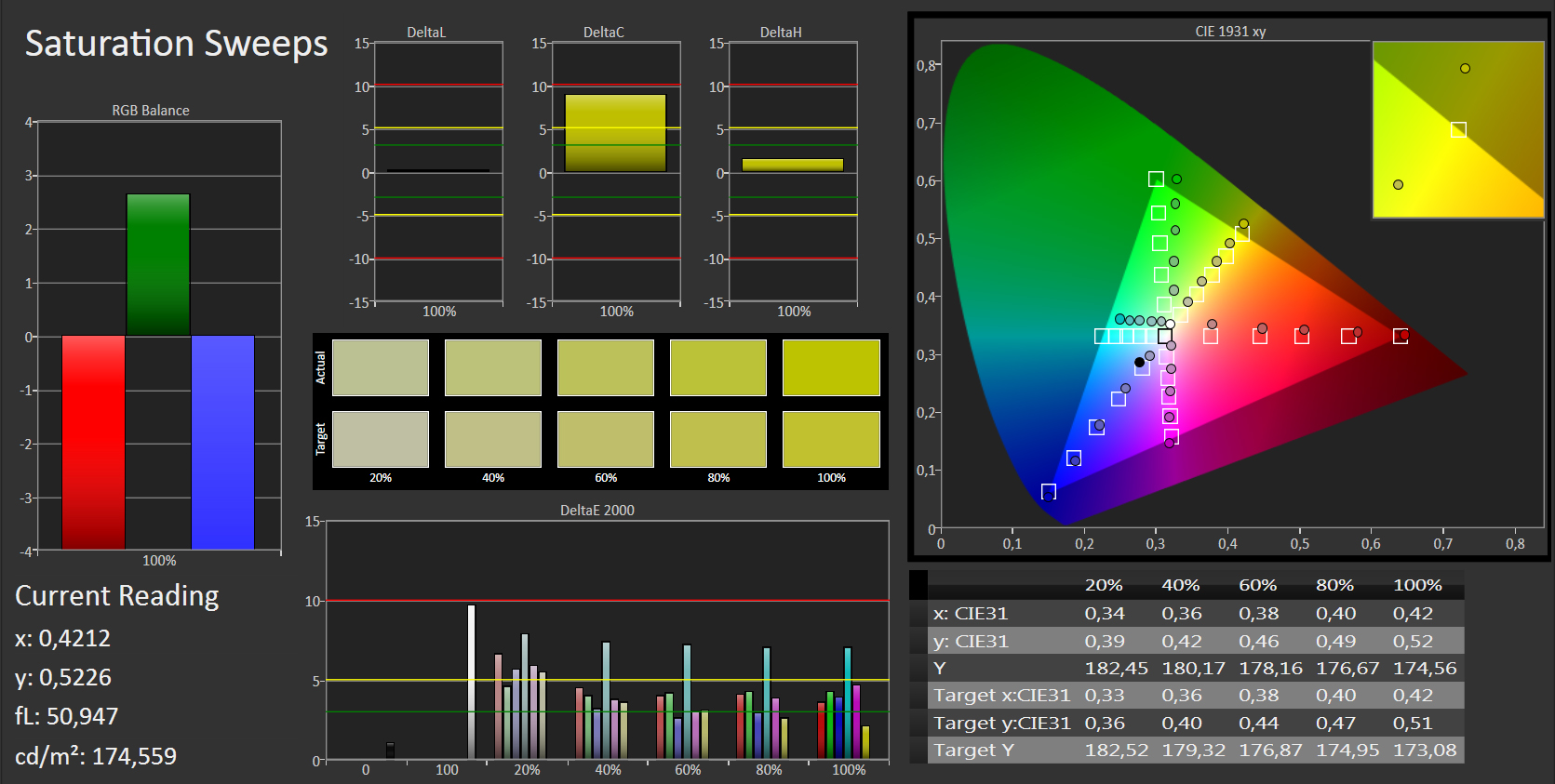

nasycenie kolorów (przed kalibracją)
nasycenie kolorów (przed kalibracją)

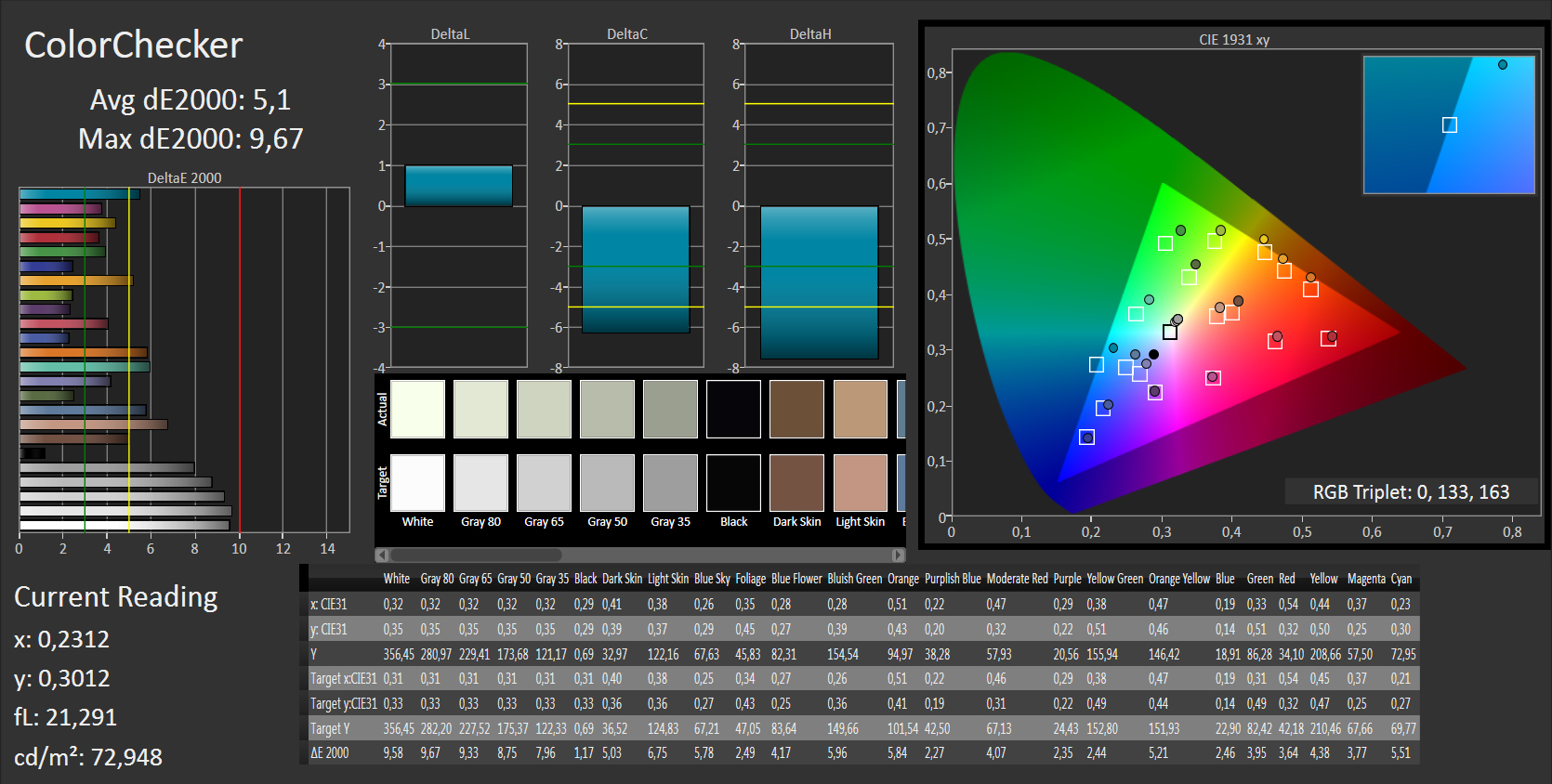

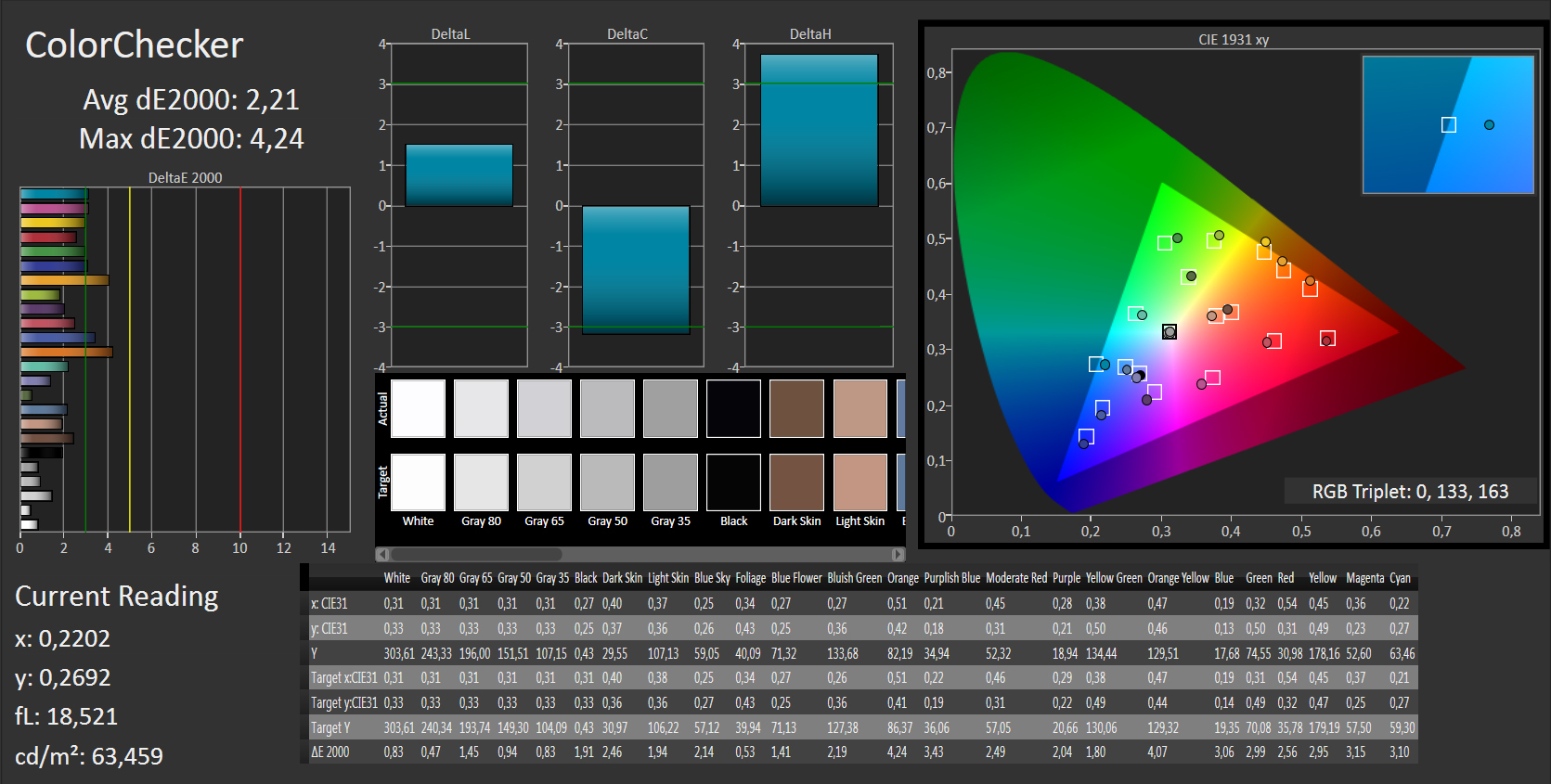

wierność kolorów (przed kalibracją)
wierność kolorów (przed kalibracją)

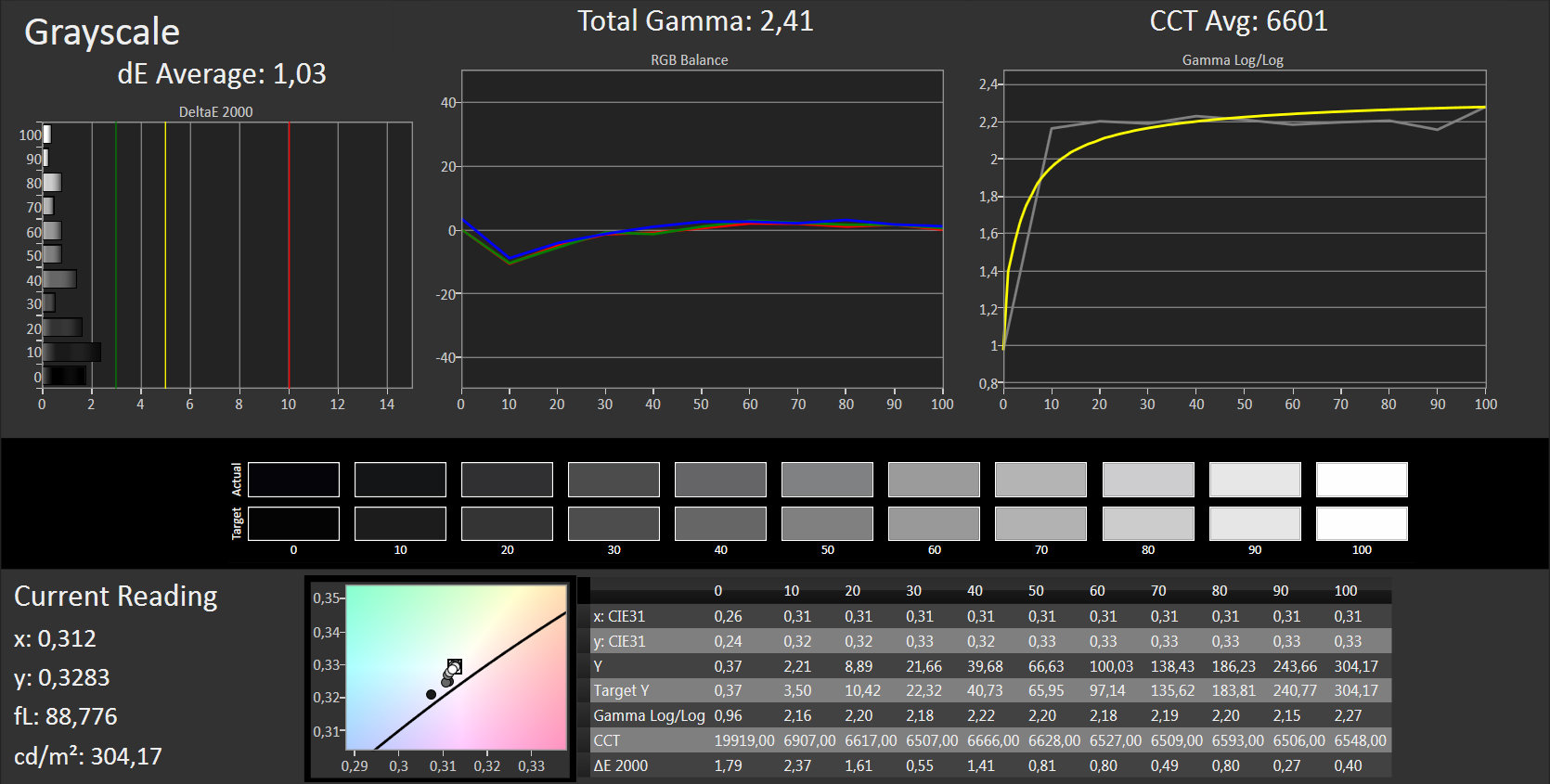

skala szarości (po kalibracji)
skala szarości (po kalibracji)

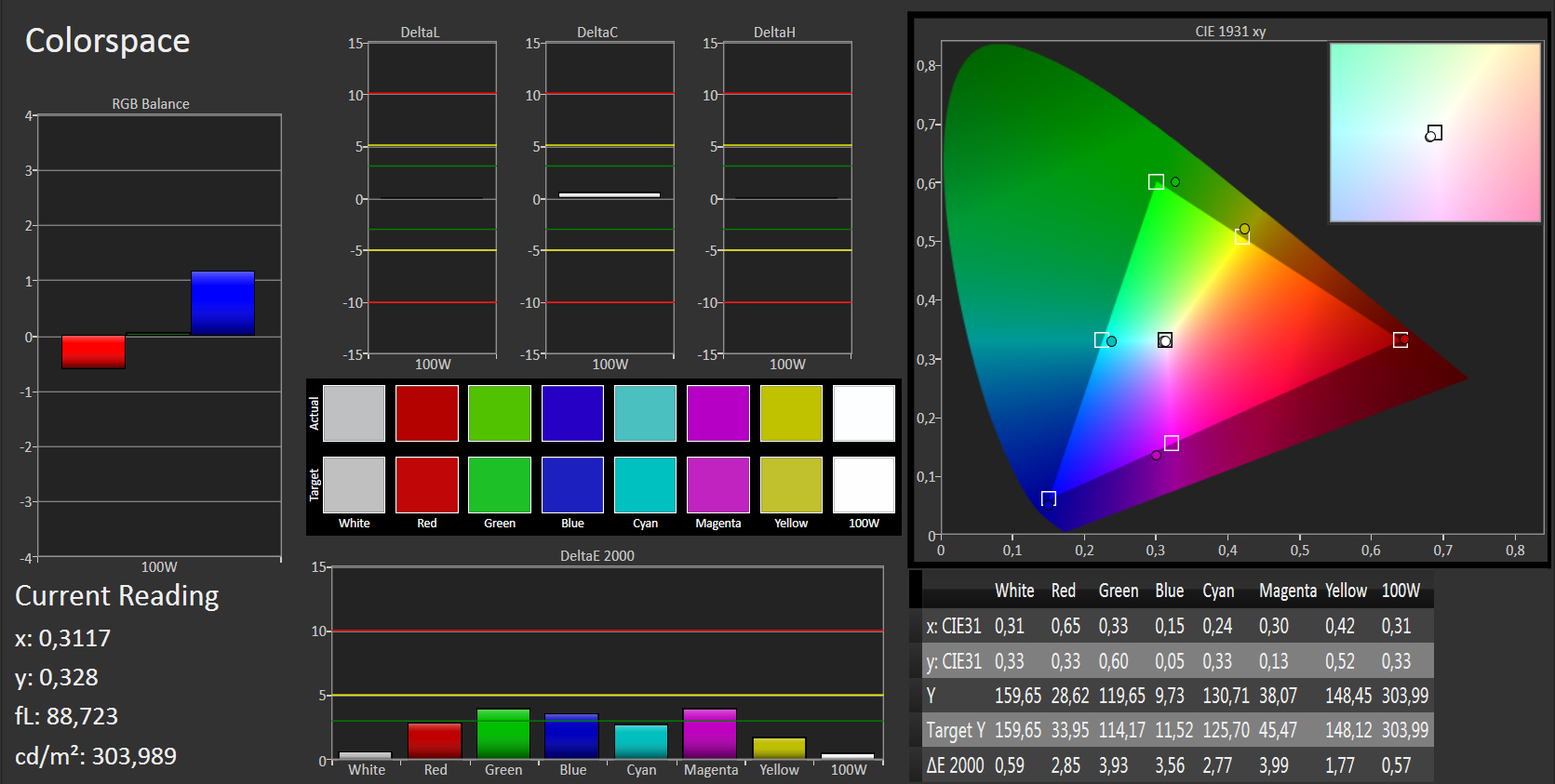

przestrzeń kolorów (po kalibracji)
przestrzeń kolorów (po kalibracji)

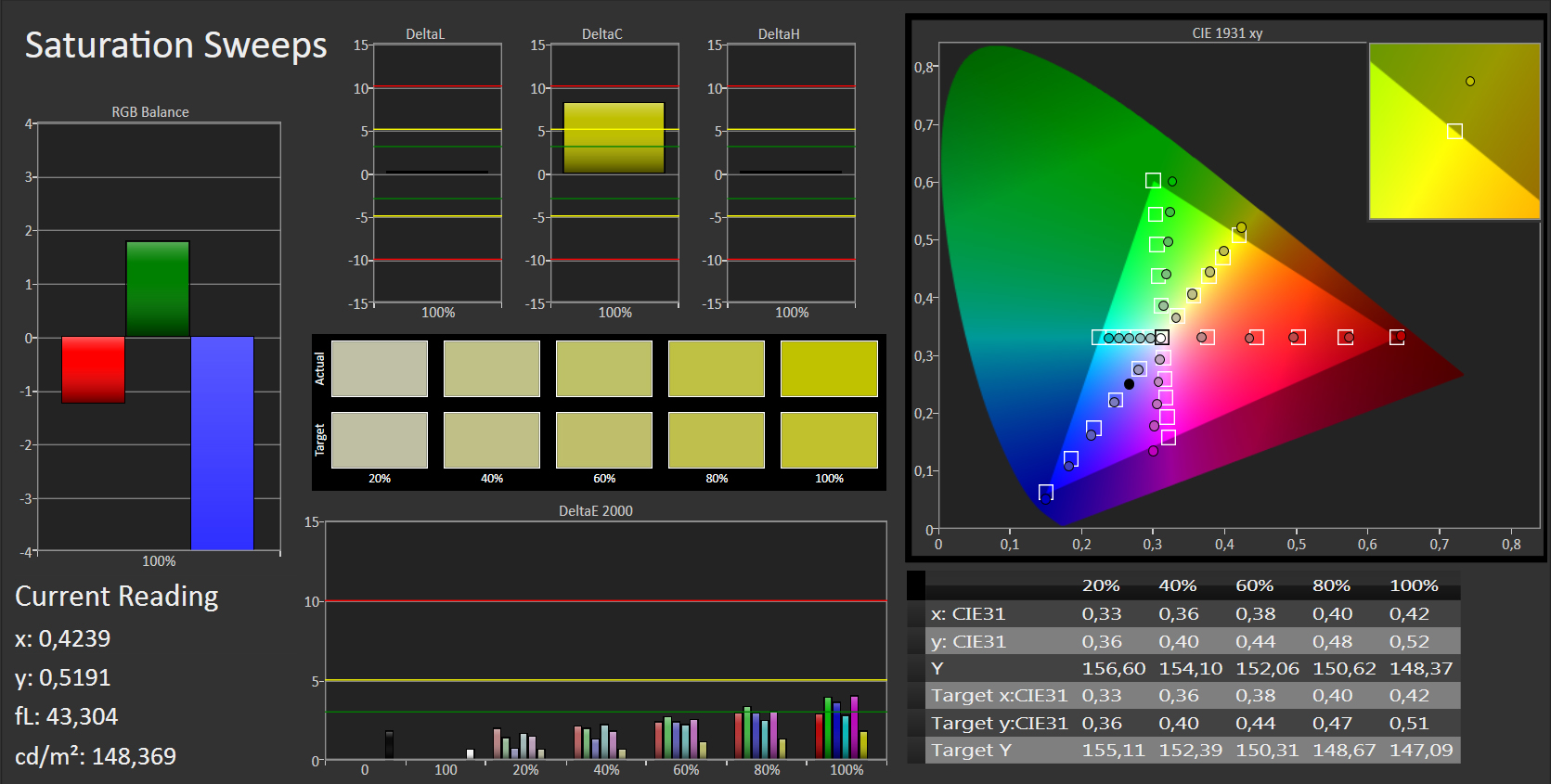

nasycenie kolorów (po kalibracji)
nasycenie kolorów (po kalibracji)
wierność kolorów (po kalibracji)
wierność kolorów (po kalibracji)

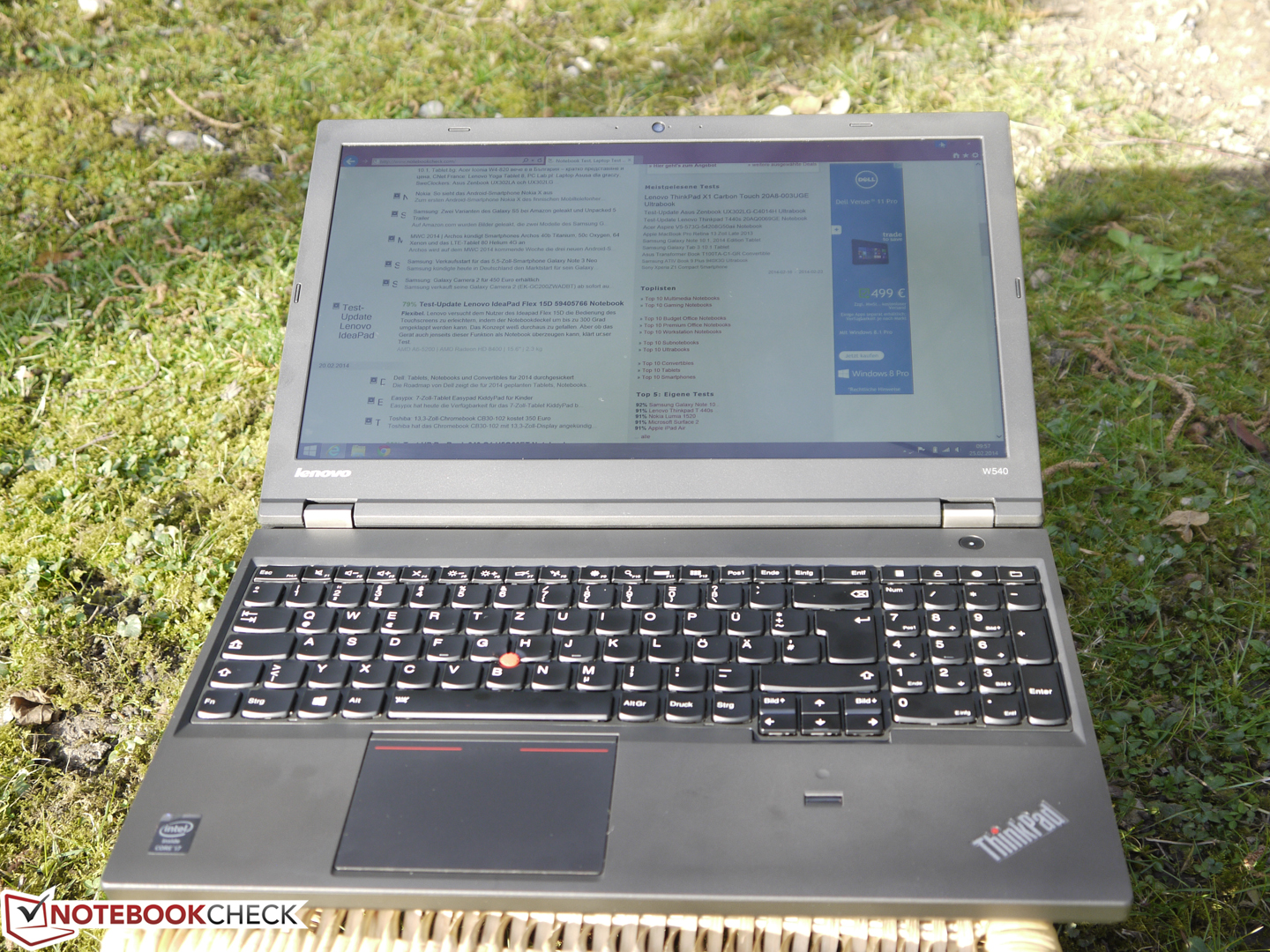

Na dworze obraz jest czytelny w słonecznym miejscu pod warunkiem, że wykorzystujemy maksymalną intensywność podświetlenia ekranu. Na poziomie 8. jest znacznie gorzej i przy takim ustawieniu raczej nie da się pracować przez dłuższy czas. Jeżeli jednak ekran laptopa nie jest ustawiony przodem do słońca, można komfortowo działać, nie używając maksymalnej intensywności podświetlenia ekranu.

Paleta barw zasługuje na pozytywną notę. Matryca omawianego modelu zapewniła pokrycie przestrzeni Adobe RGB w 62%, a sRGB - w 90%. W stanie fabrycznym średni błąd DeltaE 2000 dla kolorów wyniósł 9,67, a dla skali szarości - 6,62. Krzywa gamma miała niewłaściwy przebieg. Wobec tego kalibracja była nieodzowna. Po jej przeprowadzeniu parametry obrazu okazały się znacząco lepsze. Średnie błędy DeltaE 2000 spadły do zaledwie 2,21 i 1,03, a balans RGB uległ zdecydowanej poprawie. Pewne zastrzeżenia można by mieć natomiast do krzywej gamma.

Kąty widzenia prezentują się generalnie bardzo dobrze. Przy patrzeniu na ekran nie na wprost można stwierdzić tylko niewielkie zmiany kolorów i jasności obrazu.

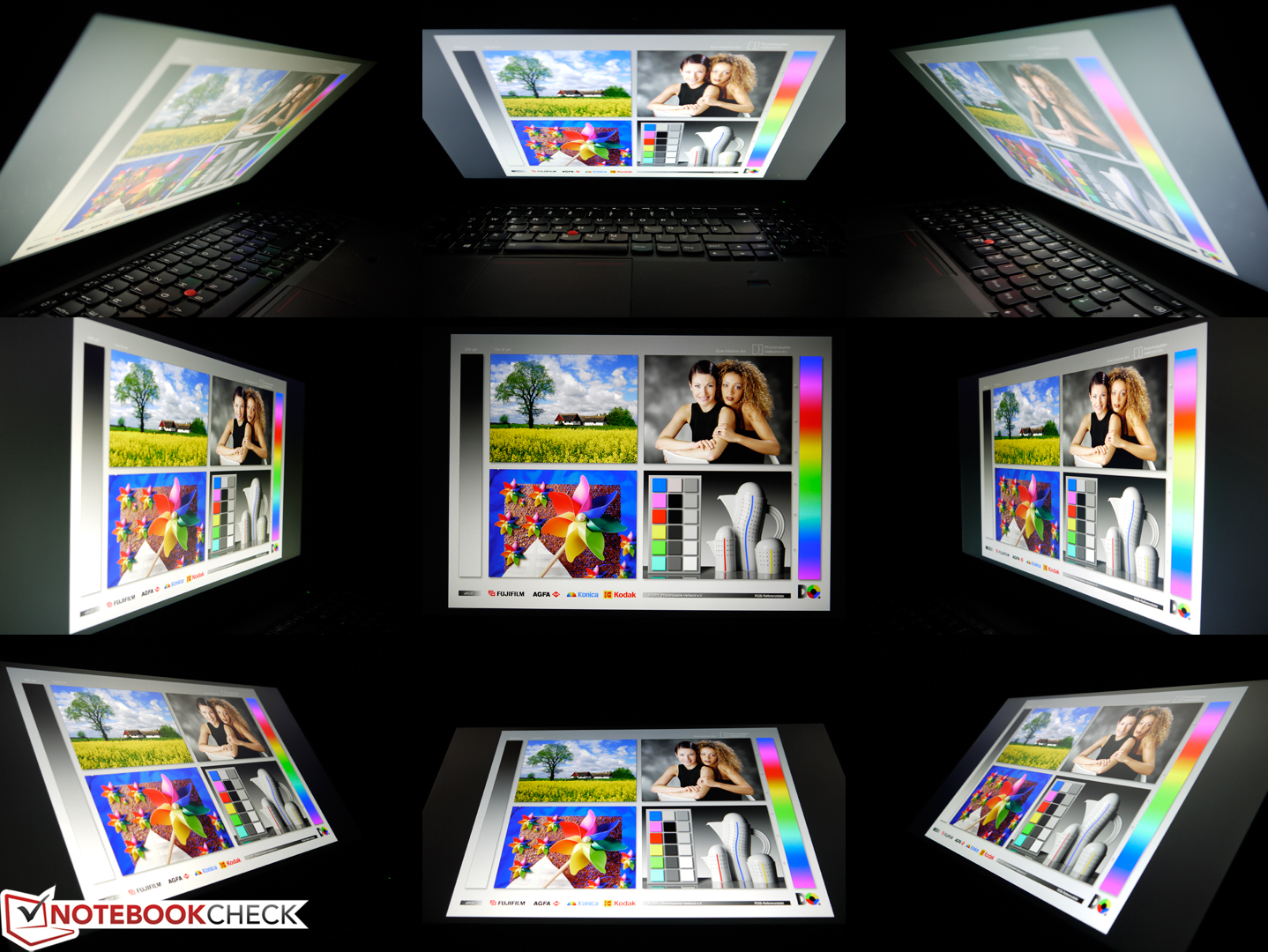

kąty widzenia matrycy 3K w laptopie Lenovo ThinkPad W540
kąty widzenia matrycy 3K w laptopie Lenovo ThinkPad W540

Osiągi

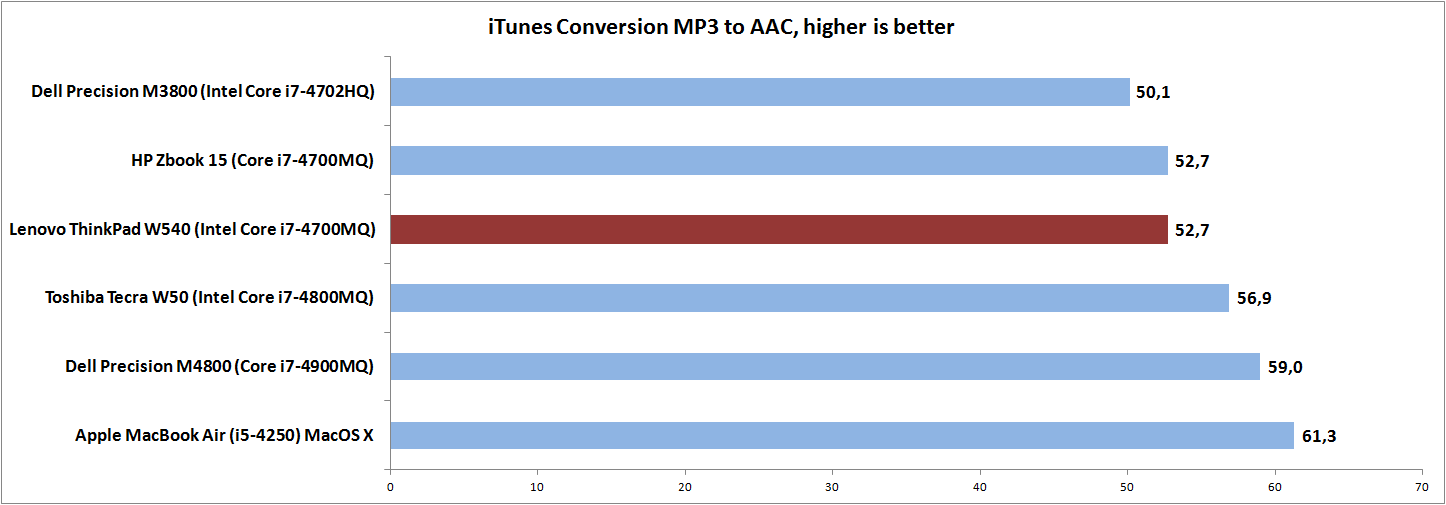

porównanie prędkości konwersji audio (więcej=lepiej)
porównanie prędkości konwersji audio (więcej=lepiej)

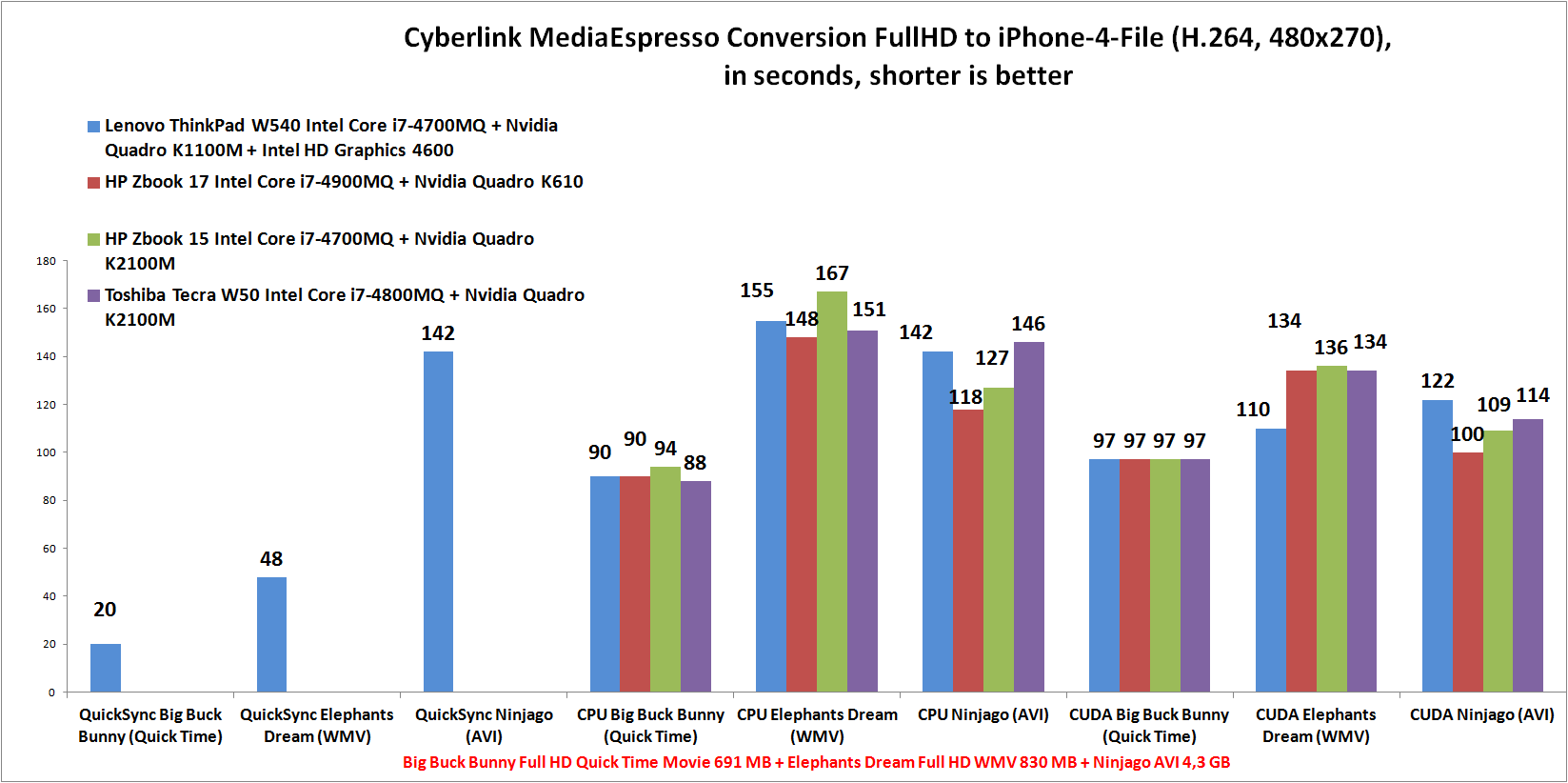

porównanie prędkości konwertowania filmów (mniej=lepiej)
porównanie prędkości konwertowania filmów (mniej=lepiej)

Lenovo oferuje do modelu ThinkPad W540 kilka różnych procesorów, w tym Core i7-4930MX. W laptopie tym są dostępne dwie różne karty grafiki, a mianowicie Quadro K1100M i K2100M. Fabryczne konfiguracje różnią się także wielkością pamięci RAM i pojemnością pamięci dyskowej. Testowany egzemplarz był wyposażony w procesor Core i7-4700MQ, kartę grafiki Quadro K1100M, 4 GB pamięci RAM i dysk o pojemności 1 TB.

Procesor i7-4700MQ posiada cztery fizyczne rdzenie, ale dzięki technologii Hyper-Threading (i czterem dodatkowym rdzeniom wirtualnym) ma możliwość wykonywania obliczeń na ośmiu wątkach jednocześnie. Jego maksymalne taktowanie to 3,4 GHz (dla jednego rdzenia).

Wyniki testów wydajności CPU uzyskane w przypadku W540 kształtują się na poziomie właściwym dla tego procesora (i7-4700MQ). W testach Cinebench R10 omawiany model zdobył 6281 pkt. (renderowanie jednowątkowe) i 23677 pkt. (renderowanie wielowątkowe). W teście konwersji pliku MP3 w iTunes ThinkPad W540 osiągnął prędkość 52,7x, czyli identyczną, jak HP ZBook 15 z tym samym procesorem, nieco gorszą od Toshiby W50 z Core i7-4800MQ (56,9x), a trochę lepszą od prędkości Della M3800 z Core i7-4702HQ (50,1x). W testach konwertowania filmów w aplikacji MediaEspresso rezultaty ThinkPada w próbach z użyciem CPU były zbliżone do osiągnięć Toshiby W50 z i7-4800MQ. Nawet HP ZBook 17 z i7-4900MQ nie okazał się dużo szybszy.

Na zasilaniu akumulatorowym wyniki testów wydajnościowych CPU były dużo gorsze, niż na zasilaniu z sieci. Na ustawieniach fabrycznych wynik testu wielowątkowego Cinebench R11.5 spadł z 6,71 do 3,96 pkt. Po dokonaniu pewnej zmiany w BIOS-ie (aktywowaniu maksymalnej wydajności na zasilaniu z akumulatora) udało się osiągnąć 5,09 pkt.

Nvidia Quadro K1100M to odpowiednik karty GeForce GT 730M w kategorii profesjonalnych rozwiązań graficznych. Jest to karta nieco zmodyfikowana, wykorzystuje specjalne sterowniki i ma inny VBIOS. Przewaga nad "cywilną" wersją uwidocznia się głównie w aplikacjach wykorzystujących OpenGL.

Wydajność laptopów w aplikacjach CAD sprawdzamy przy wykorzystaniu narzędzia SPECviewperf 11. ThinkPad W540 osiągnął w testach tego programu wyniki zbliżone do rezultatów wyposażonego w tę samą kartę grafiki (Quadro K1100M) Della M3800. W większości testów Toshiba W50 z Quadro K2100M okazała się o kilkanaście do kilkudziesięciu procent lepsza. Z kolei HP ZBook 15 z Quadro K610M zazwyczaj wypadał gorzej od bohatera niniejszej recenzji, ale różnice między nimi były niewielkie.

W innych testach syntetycznych mierzących wydajność GPU karta Quadro K1100M zapewniła wyniki zbliżone do osiągnięć laptopów z kartą GeForce GT 740M. W teście 3DMark 11 ThinkPad W540 uzyskał 1921 pkt., a w teście OpenGL aplikacji Cinebench R11.5 - 43,68 kl/s.

W testach OpenCL karty Nvidii wypadają gorzej od rozwiązań AMD. Z tego powodu w większości z nich ThinkPad W540 poradził sobie znacznie gorzej od laptopa HP ZBook 14 z kartą grafiki AMD FirePro M4100. Szczególnie duże różnice wystąpiły w testach aplikacji BasemarkCL.

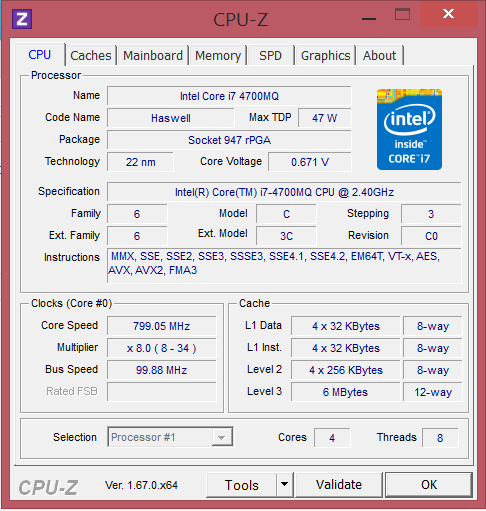

CPU-Z CPU
CPU-Z CPU

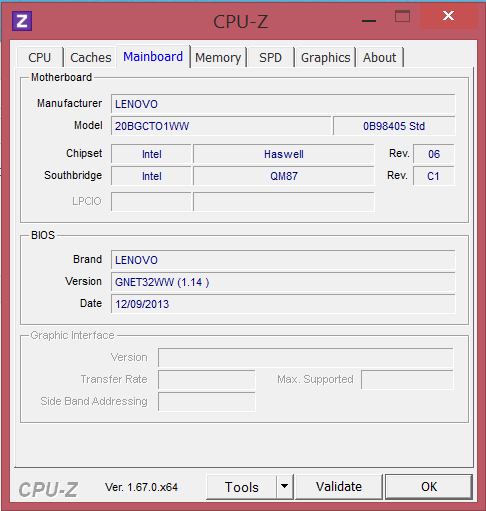

CPU-Z Mainboard
CPU-Z Mainboard

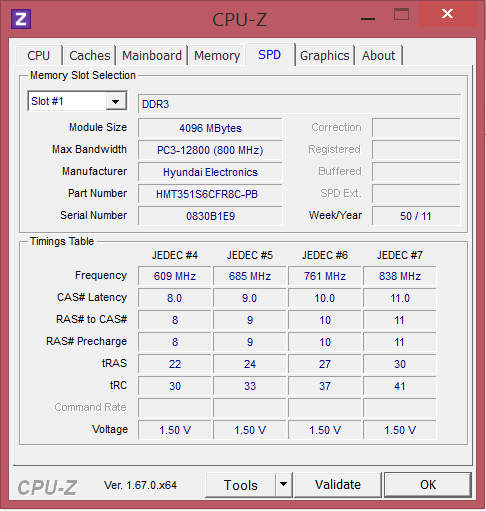

CPU-Z SPD
CPU-Z SPD

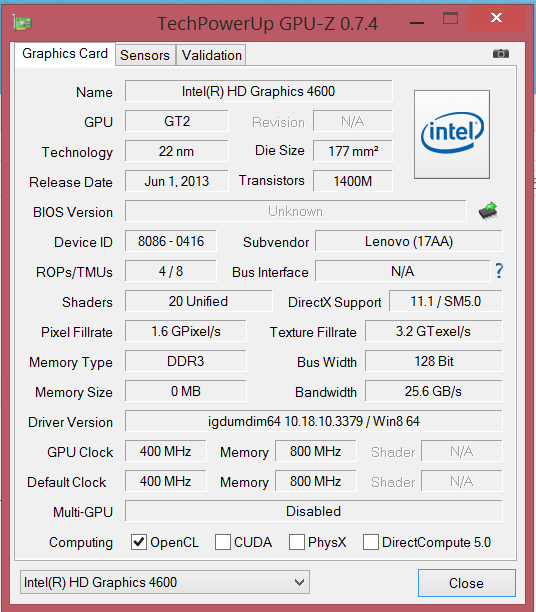

GPU-Z (Intel)
GPU-Z (Intel)

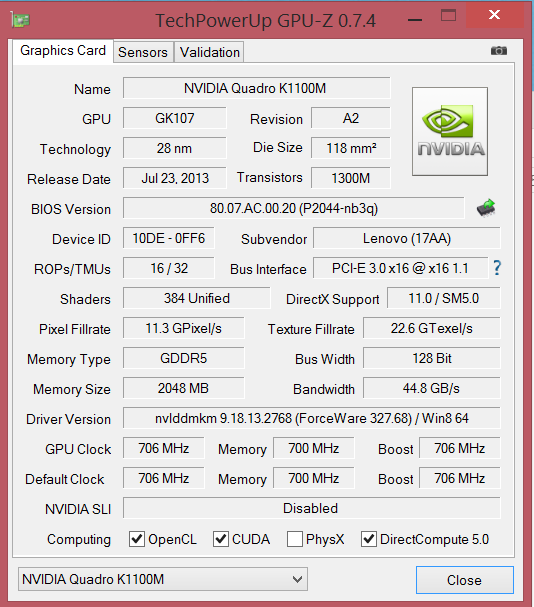

GPU-Z (NVIDIA)
GPU-Z (NVIDIA)

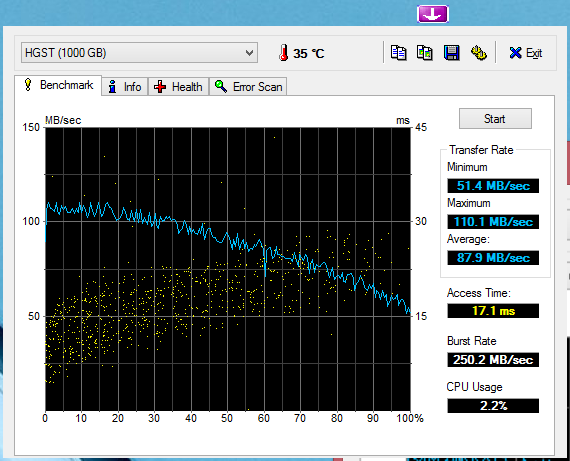

HD Tune
HD Tune
3DMark 06 Standard Score
12397 pkt.
3DMark 11 Performance
1921 pkt.
3DMark Ice Storm Standard Score
35709 pkt.
3DMark Cloud Gate Standard Score
7353 pkt.
3DMark Fire Strike Score
1263 pkt.
Pomoc
PCMark Vantage Result
9515 pkt.
PCMark 7 Score
3204 pkt.
PCMark 8 Home Score Accelerated
3014 pkt.
PCMark 8 Creative Score Accelerated
3676 pkt.
PCMark 8 Work Score Accelerated
3450 pkt.
Pomoc
Cinebench R10 Shading 32Bit
5843
Cinebench R10 Rendering Multiple CPUs 32Bit
17530
Cinebench R10 Rendering Single 32Bit
4737
Cinebench R10 Shading 64Bit
5979 Points
Cinebench R10 Rendering Multiple CPUs 64Bit
23677 Points
Cinebench R10 Rendering Single CPUs 64Bit
6281 Points
Cinebench R11.5 CPU Multi 64Bit
6.71 Points
Cinebench R11.5 OpenGL 64Bit
43.68 fps
Cinebench R11.5 CPU Single 64Bit
1.45 Points
Cinebench R15 CPU Multi 64Bit
611 Points
Cinebench R15 CPU Single 64Bit
124 Points
Cinebench R15 Ref. Match 64Bit
99.6 %
Cinebench R15 OpenGL 64Bit
50.7 fps
Pomoc

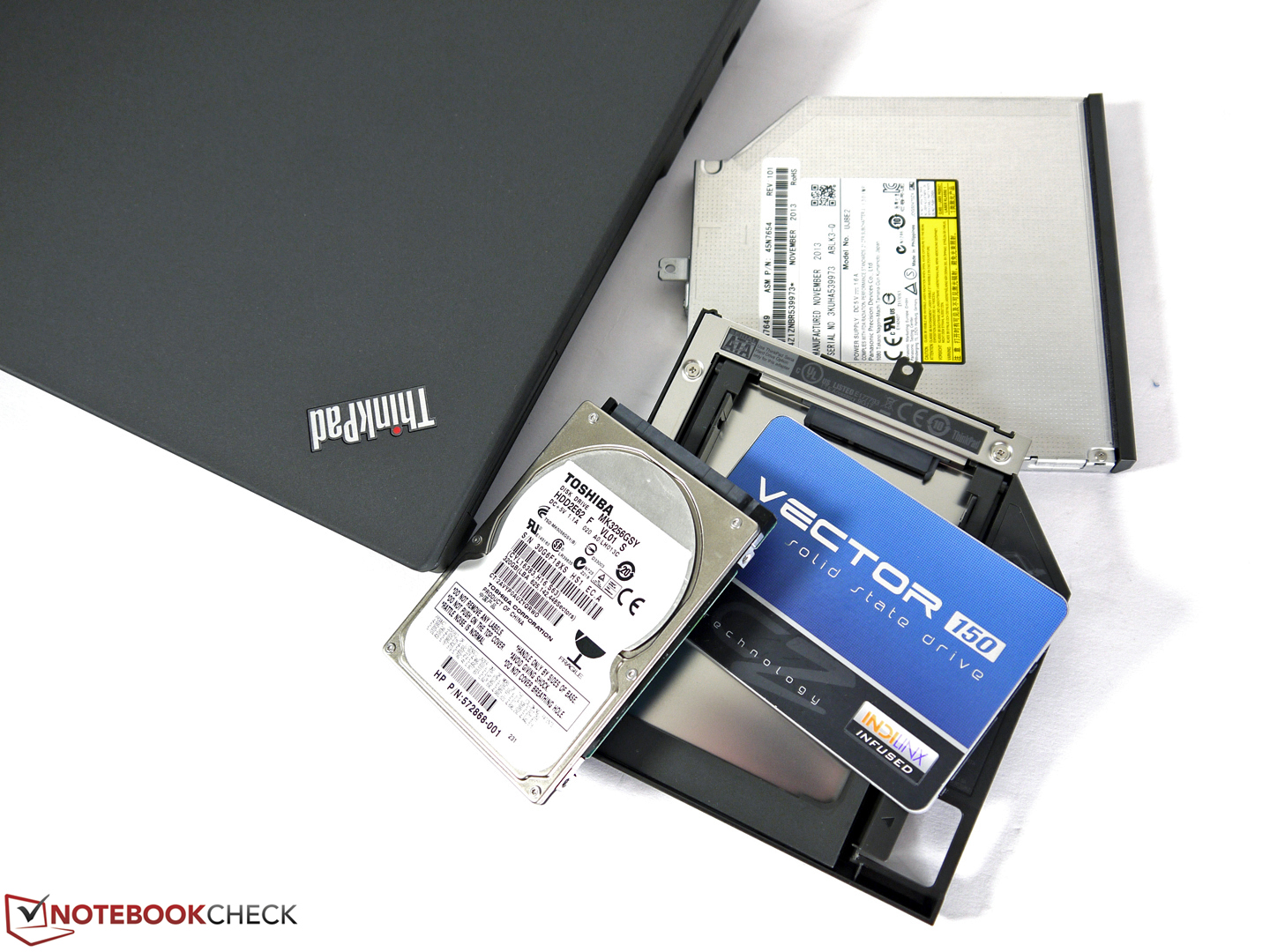

Testowany egzemplarz był wyposażony w dysk twardy HGST Travelstar 5K1000 o pojemności 1 TB i prędkości 5400 obr/min. W teście HD Tune średni odczyt sekwencyjny miał wartość 87,9 MB/s, a czas dostępu wyniósł 17,1 ms.

W mierzących ogólną wydajność testach PCMark 7 i PCMark 8 Creative omawiany laptop uzyskał odpowiednio 3204 i 3676 pkt. W obu przypadkach ThinkPad W540 zebrał dość słabe noty za pamięć dyskową (1577 pkt. w teście PCMark 7 i 2095 pkt. w teście PCMark 8).

HGST Travelstar 5K1000 HTS541010A9E680
przesył danych (minimum): 51.4 MB/s
przesył danych (maksimum): 110.1 MB/s
przesył danych (średnio): 87.9 MB/s
czas dostępu: 17.1 ms
szybkość interfejsu: 250.2 MB/s
obciążenie procesora: 2.2 %
SPECviewperf 11
1920x1080 Siemens NX (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
23.62 fps
Dell Precision M3800 QHD+ Display
24.01 fps +2%
Toshiba Tecra W50-A-104
31.33 fps +33%
HP ZBook 15
20.54 fps -13%
HP ZBook 14
21.28 fps -10%
1920x1080 Tcvis (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
27.62 fps
Dell Precision M3800 QHD+ Display
28.04 fps +2%
Toshiba Tecra W50-A-104
34.82 fps +26%
HP ZBook 15
26.47 fps -4%
HP ZBook 14
13.56 fps -51%
1920x1080 SolidWorks (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
36.26 fps
Dell Precision M3800 QHD+ Display
37.78 fps +4%
Toshiba Tecra W50-A-104
44.64 fps +23%
HP ZBook 15
35.16 fps -3%
HP ZBook 14
37.88 fps +4%
1920x1080 Pro/ENGINEER (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
12.82 fps
Dell Precision M3800 QHD+ Display
13.55 fps +6%
Toshiba Tecra W50-A-104
18.79 fps +47%
HP ZBook 15
13.93 fps +9%
HP ZBook 14
8.87 fps -31%
1920x1080 Maya (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
46.37 fps
Dell Precision M3800 QHD+ Display
46.91 fps +1%
Toshiba Tecra W50-A-104
53.3 fps +15%
HP ZBook 15
42.44 fps -8%
HP ZBook 14
37.65 fps -19%
1920x1080 Lightwave (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
46.51 fps
Dell Precision M3800 QHD+ Display
48 fps +3%
Toshiba Tecra W50-A-104
50.6 fps +9%
HP ZBook 15
49.06 fps +5%
HP ZBook 14
48.54 fps +4%
1920x1080 Ensight (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
17.49 fps
Dell Precision M3800 QHD+ Display
17.84 fps +2%
Toshiba Tecra W50-A-104
28.26 fps +62%
HP ZBook 15
14.67 fps -16%
HP ZBook 14
11.29 fps -35%
1920x1080 Catia (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
30.91 fps
Dell Precision M3800 QHD+ Display
31.89 fps +3%
Toshiba Tecra W50-A-104
42.66 fps +38%
HP ZBook 15
28.72 fps -7%
HP ZBook 14
25.05 fps -19%

Legenda


Lenovo ThinkPad W540 20BGCTO1WW Intel Core i7-4700MQ, NVIDIA Quadro K1100M, HGST Travelstar 5K1000 HTS541010A9E680

Dell Precision M3800 QHD+ Display Intel Core i7-4702HQ, NVIDIA Quadro K1100M, Liteonit LMT-256M6M

Toshiba Tecra W50-A-104 Intel Core i7-4800MQ, NVIDIA Quadro K2100M, Toshiba MQ01ABD100

HP ZBook 15 Intel Core i7-4800MQ, NVIDIA Quadro K610M, Hitachi Travelstar Z7K500 HTS725050A7E630

HP ZBook 14 Intel Core i7-4600U, AMD FirePro M4100, Samsung SSD 840 Pro 256GB MZ7PD256HAFV-0Z000
porównanie wyników testów BasemarkCL (więcej=lepiej)
porównanie wyników testów BasemarkCL (więcej=lepiej)
porównanie wyników testów SiSoftware Sandra Financial Analysis (więcej=lepiej)
porównanie wyników testów SiSoftware Sandra Financial Analysis (więcej=lepiej)
porównanie wyników testów SiSoftware Sandra Cryptography (więcej=lepiej)
porównanie wyników testów SiSoftware Sandra Cryptography (więcej=lepiej)
LuxMark v2.0 64Bit
Room GPUs-only (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
103 Samples/s
Toshiba Tecra W50-A-104
75 Samples/s -27%
HP ZBook 14
187 Samples/s +82%
HP ZBook 17 E9X11AA-ABA
102 Samples/s -1%
Sala GPUs-only (sortuj wg wyników)
Lenovo ThinkPad W540 20BGCTO1WW
48 Samples/s
Toshiba Tecra W50-A-104
160 Samples/s +233%
HP ZBook 14
306 Samples/s +538%
HP ZBook 17 E9X11AA-ABA
48 Samples/s 0%

Legenda


Lenovo ThinkPad W540 20BGCTO1WW Intel Core i7-4700MQ, NVIDIA Quadro K1100M, HGST Travelstar 5K1000 HTS541010A9E680

Toshiba Tecra W50-A-104 Intel Core i7-4800MQ, NVIDIA Quadro K2100M, Toshiba MQ01ABD100

HP ZBook 14 Intel Core i7-4600U, AMD FirePro M4100, Samsung SSD 840 Pro 256GB MZ7PD256HAFV-0Z000

HP ZBook 17 E9X11AA-ABA Intel Core i7-4900MQ, NVIDIA Quadro K610M, Micron RealSSD C400 MTFDDAK128MAM

Testy gier

Grze Total War Rome nie podpasowała wysoka rozdzielczość matrycy omawianego laptopa. Nie dało się w jej przypadku zastosować żadnej z wykorzystywanych do testów referencyjnych rozdzielczości z wyjątkiem Full HD. Na żadnym z ustawień nie udało się uzyskać gry walności w Company of Heroes 2, która to gra ma zbyt duże wymagania sprzętowe jak na możliwości karty Quadro K1100M. Więcej testów gier przeprowadzono w ramach recenzowania modelu Dell Precision M3800 z tą samą kartą grafiki. Wyniki ThinkPada W540 w omawianej konfiguracji powinny być podobne.

low med. high ultra
Tomb Raider (2013) 101.7 56.9 38.8 16.3
Company of Heroes 2 (2013) 23.6 19.9 13.1 5.8
Total War: Rome II (2013) 11.8

Wpływ na otoczenie

Hałas

W teście bez obciążenia źródłem szumu był tylko dysk twardy (30,8 dB). Szumu wentylatora nie było słychać. Kiedy rozlegało się cykanie dysku twardego, sonometr wykazywał 31,2 dB. Podczas odtwarzania filmu z płyty DVD zmierzono 32,9 dB, czyli niewiele. W teście średniego obciążenia natężenie hałasu osiągnęło 35,8 dB. Maksymalne natężenie hałasu w teście pełnego obciążenia wyniosło 41,9 dB. Generowany wówczas szum był nieprzyjemny po upływie dłuższego czasu.

Hałas

luz
28 / 30.8 / 30.8 dB
HDD
31.2 dB
DVD
31.2 / dB
obciążenie
35.8 / 41.9 dB
  red to green bar


30 dB
cichy
40 dB(A)
słyszalny
50 dB(A)
irytujący

min: dark, med: mid, max: light   PCE-322A (odległość 15 cm)

Ciepło

Temperatury obudowy w teście pełnego obciążenia nie były przesadnie wysokie. Na spodzie jednostki zasadniczej zmierzono maksymalnie 43,4°C. Przy wylocie powietrza z układu chłodzenia pomiar wykazał 44,6°C. W teście bez obciążenia jednostka zasadnicza była natomiast relatywnie ciepła (maksimum wyniosło 41,4°C).

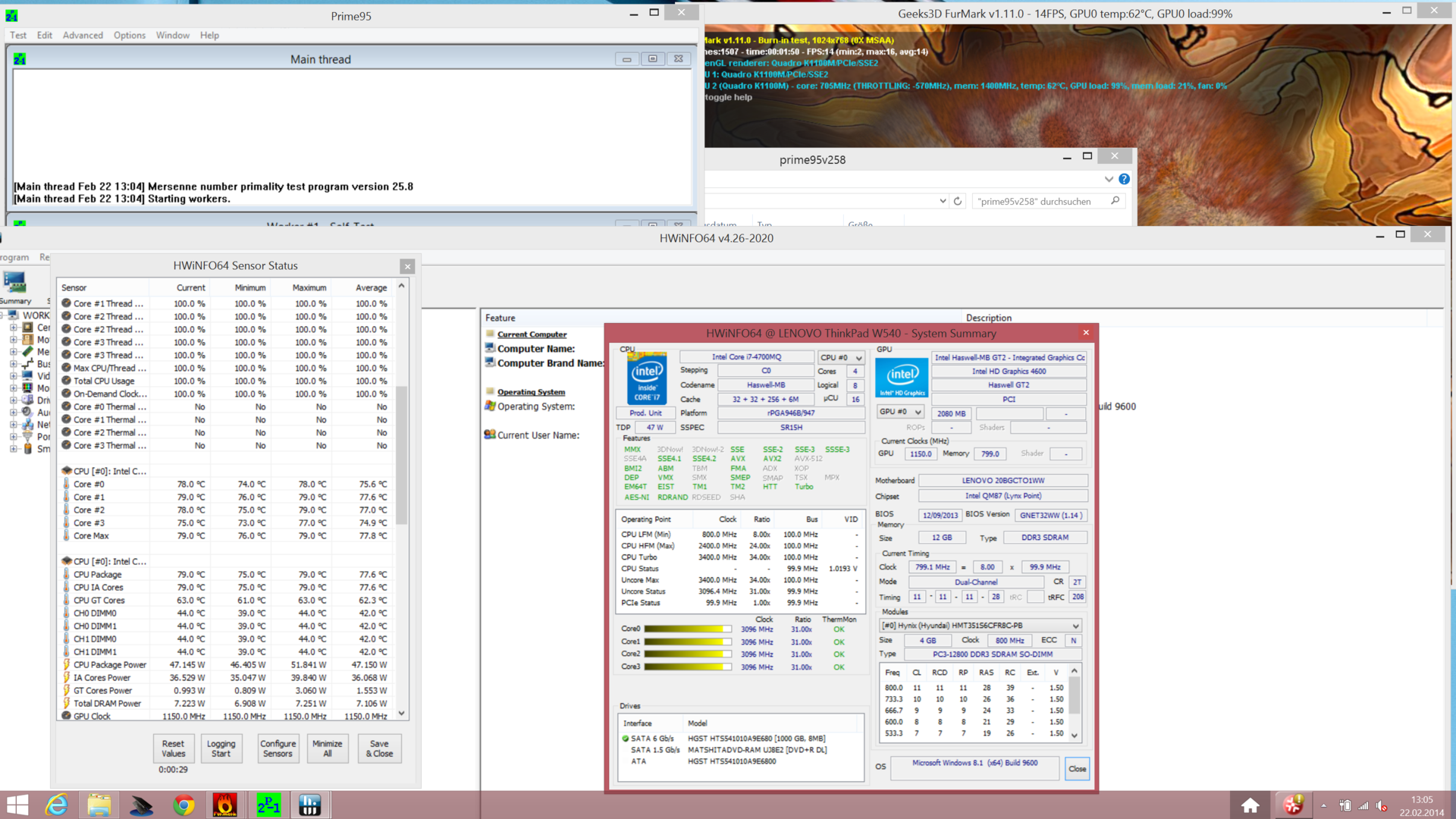

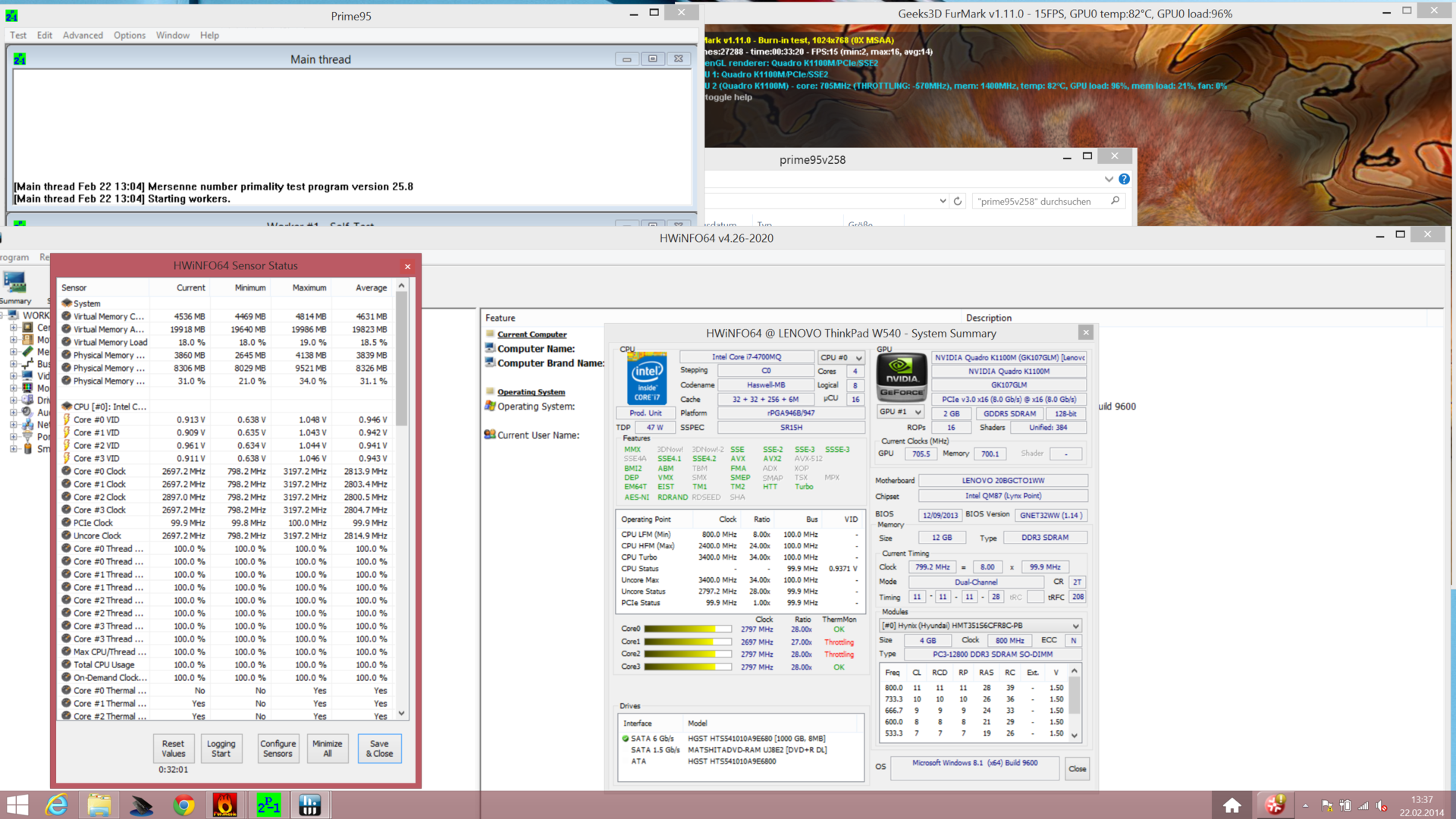

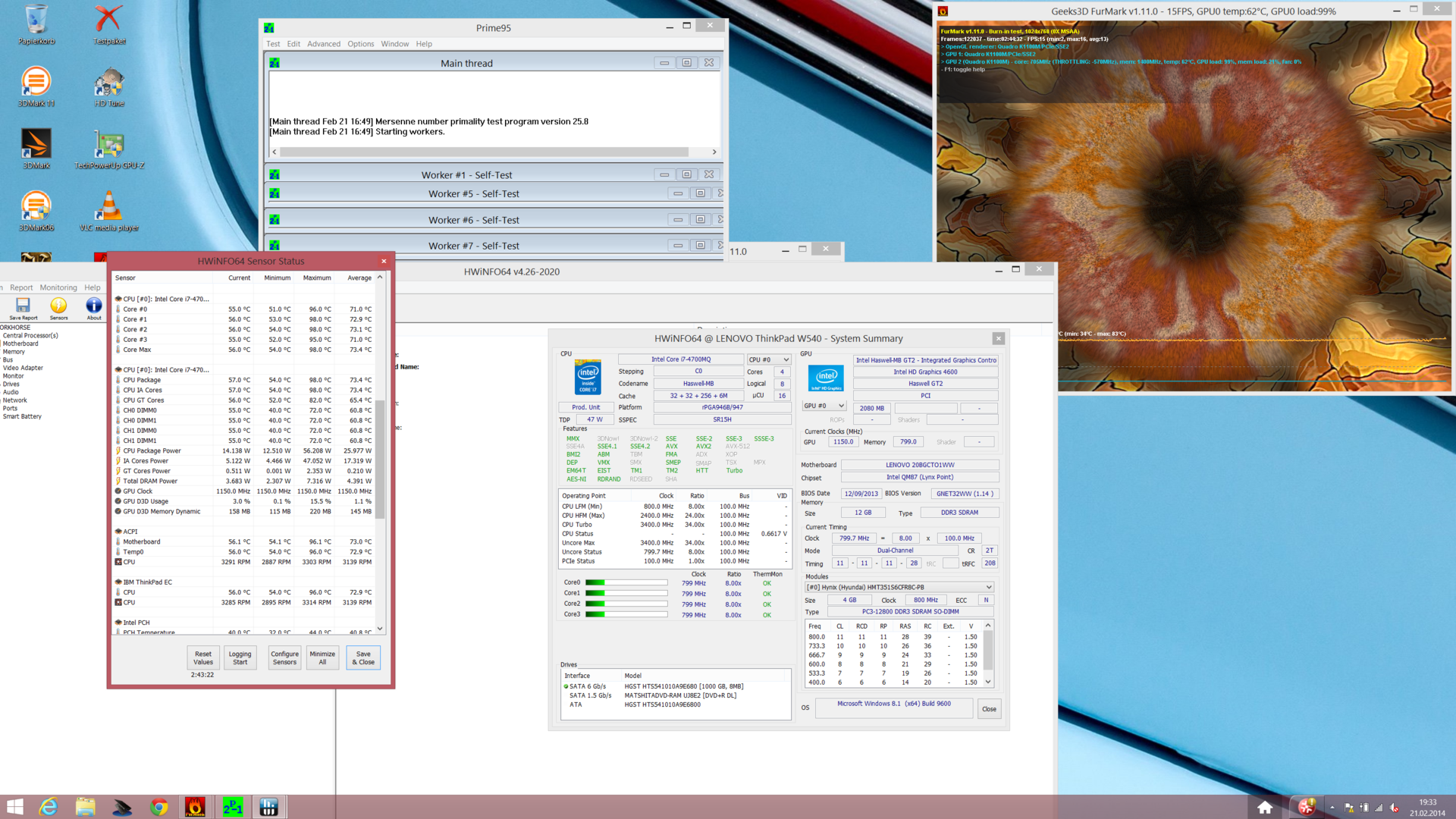

W teście pełnego obciążenia (przeprowadzonym z wykorzystaniem aplikacji Prime95 i FurMark) taktowanie CPU wynosiło początkowo 3-3,1 GHz, a po jakichś 10 minutach zostało obniżone do 2,7-2,8 GHz. Po dwóch godzinach taktowanie spadło do 800 MHz, czyli do minimum dla procesora i7-4700MQ. Test był kontynuowany jeszcze przez około 40 minut, ale taktowanie już nie wzrosło. Maksymalna temperatura CPU wyniosła w tym teście 98°C.

temperatury podzespołów po 2 minutach pełnego obciążenia
temperatury podzespołów po 2 minutach pełnego obciążenia
temperatury podzespołów po 33 minutach pełnego obciążenia
temperatury podzespołów po 33 minutach pełnego obciążenia
temperatury podzespołów po 2 godzinach i 44 minutach pełnego obciążenia
temperatury podzespołów po 2 godzinach i 44 minutach pełnego obciążenia
w stresie
 33.1 °C26.8 °C24.1 °C
 37.3 °C32.7 °C25.5 °C
 40.8 °C30.4 °C24.5 °C
maks. w ogóle: 40.8 °C
średnia: 30.6 °C
24.9 °C27.5 °C40.2 °C
26.2 °C30.2 °C43.4 °C
26.4 °C30.1 °C37.2 °C
maks. w ogóle: 43.4 °C
średnia: 31.8 °C
zasilacz  38.5 °C | temperatura otoczenia 20 °C | Fennel Firt 550
(+) The average temperature for the upper side under maximal load is 30.6 °C / 87 F, compared to the average of 32 °C / 90 F for the devices in the class Workstation.
(±) The maximum temperature on the upper side is 40.8 °C / 105 F, compared to the average of 38.1 °C / 101 F, ranging from 22.2 to 69.8 °C for the class Workstation.
(±) The bottom heats up to a maximum of 43.4 °C / 110 F, compared to the average of 41.3 °C / 106 F
(+) In idle usage, the average temperature for the upper side is 29.1 °C / 84 F, compared to the device average of 32 °C / 90 F.
(-) The palmrests and touchpad can get very hot to the touch with a maximum of 40.8 °C / 105.4 F.
(-) The average temperature of the palmrest area of similar devices was 27.8 °C / 82 F (-13 °C / -23.4 F).

Głośniki

Głośniki omawianego laptopa brzmią zaskakująco dobrze jak na komputer do pracy. Słychać tony średnie i nawet niskie, a na dodatek mają one dość przyjemną charakterystykę. Głośniki znajdują się na spodzie obudowy. Przy ustawionym maksymalnym natężeniu dźwięku nie występują zaburzenia jakościowe.

Wydajność akumulatora

Omawiany laptop był wyposażony w akumulator o niezbyt dużej pojemności (57 Wh), więc mimo niewysokiego poboru mocy wyniki testów czasu pracy na akumulatorze nie są okazałe. W teście czytelnika aplikacji Battery Eater udało się osiągnąć 5:33 h. W teście symulującym korzystanie z interentu przez Wi-Fi ThinkPad W540 działał 3:49 h, a w teście odtwarzania z dysku filmu Big Buck Bunny - 2:17 h.

Pobór mocy
wyłączony / stan wstrzymaniadarklight 0.1 / 0.2 W
luzdarkmidlight 12.8 / 18.4 / 18.7 W
obciążenie midlight 53.1 / 111.3 W
 color bar
Legenda: min: dark, med: mid, max: light        Voltcraft VC 940
Currently we use the Metrahit Energy, a professional single phase power quality and energy measurement digital multimeter, for our measurements. Find out more about it here. All of our test methods can be found here.
Wydajność akumulatora
luz
5h 33min
sieć przez WLAN
3h 49min
Big Buck Bunny H.264 1080p
2h 17min
obciążenie
1h 16min

Podsumowanie

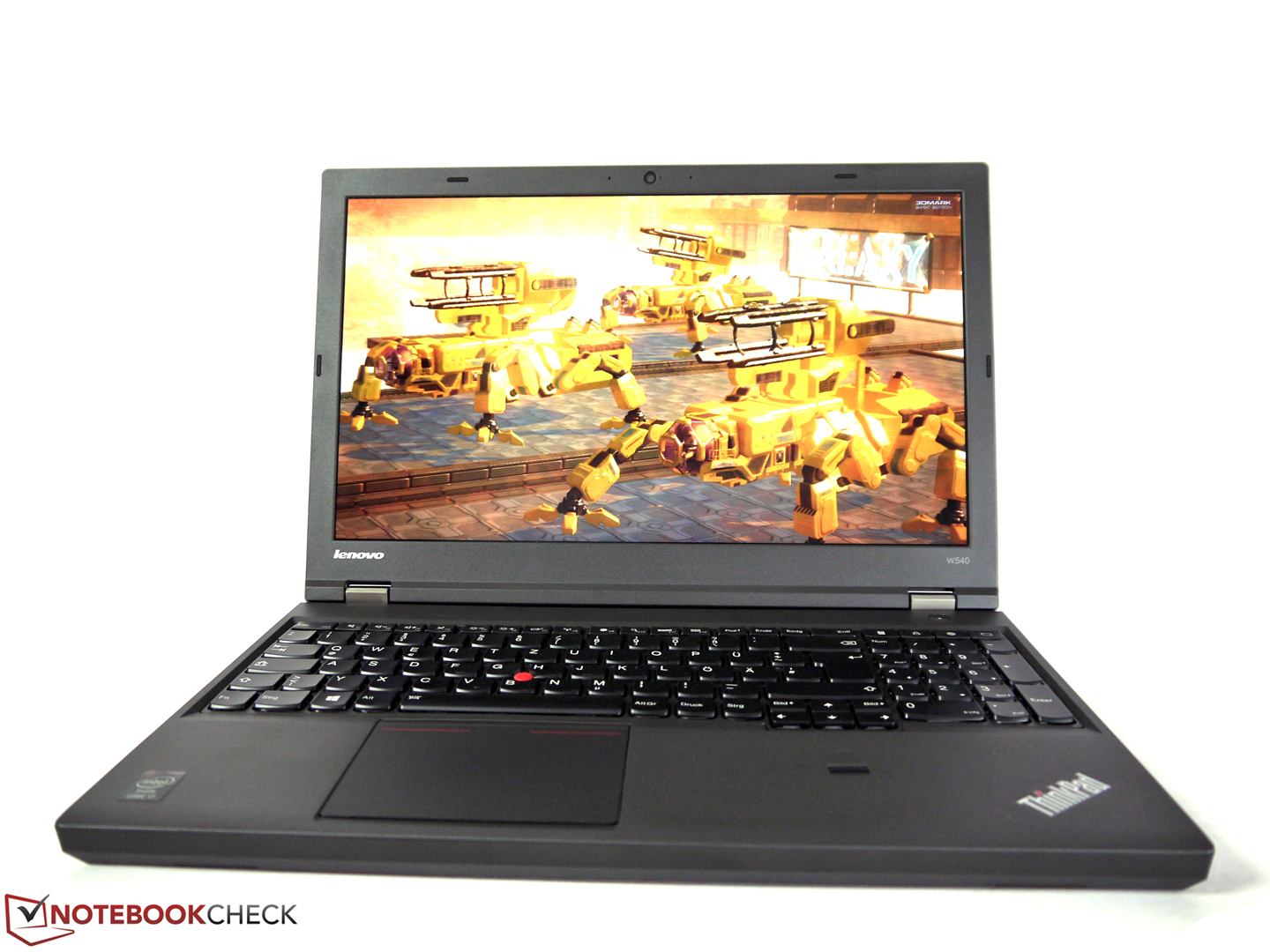

Lenovo ThinkPad W540
Lenovo ThinkPad W540

ThinkPad W540 to na pewno ciekawa przenośna stacja robocza. Imponuje tym, że w modelu tym połączono lekką obudowę, dobrą wydajność i matrycę o bardzo wysokiej rozdzielczości i niezłych parametrach. Kultura pracy jest zaś zadowalająca. Pochwalić można też klawiaturę oraz wyposażenie w złącza.

Omawiany model nie jest jednak pozbawiony wad. Niezadowalające spasowanie, haczące klawisze klawiatury i zintegrowane przyciski w płytce dotykowej są uciążliwe podczas codziennego używania laptopa. Do wad trzeba też zaliczyć ograniczenia w możliwości rozszerzenia pamięci dyskowej. Jakby tego było mało, Lenovo wbiło sobie samobója poprzez wymianę prawie całego oprzyrządowania towarzyszącego. Z W540 nie będą kompatybilne między innymi zasilacze i stacje dokującej do starszych modeli.

Please share our article, every link counts!
Lenovo ThinkPad W540
Lenovo ThinkPad W540

Specyfikacja techniczna

Lenovo ThinkPad W540 20BGCTO1WW
Procesor
Intel Core i7-4700MQ 4 x 2.4 - 3.4 GHz, Haswell
Karta grafiki
NVIDIA Quadro K1100M - 2048 MB VRAM, rdzeń: 706 MHz, pamięć: 700 MHz, Forceware 327.68 Win 8 64, Nvidia Optimus, Intel HD Graphics 4600
Pamięć
4 GB
, DDR3L, PC3-12800, 1x 4 GB, maks, 32 GB
Matryca
15.50 cali 16:9, 2880 x 1620 pikseli, WX16T028J00, LEN40B5, IPS LED, refleksująca: nie
Chipset
Intel QM87 (Lynx Point)
Dysk twardy
HGST Travelstar 5K1000 HTS541010A9E680, 1000 GB
, 5400 obr/min
Karta dźwiękowa
Intel Lynx Point PCH - High Definition Audio Controller
Złącza
1 ExpressCard/34, 2 USB 2.0, 2 USB 3.0, 1 Thunderbolt, 1 VGA/D-Sub, 1 DisplayPort, 1 blokada Kensingtona, 1 złącze stacji dokującej, gniazda audio: wejście/wyjście audio w jednym, czytnik kart: SD, SDHC, SDXC, 1 czytnik linii papilarnych, czujniki: czujniki światła i wstrząsu
Łączność
Intel I217-LM Gigabit Network Connection (10/100/1000MBit/s), Intel Wireless-N 7260 (b/g/n = Wi-Fi 4/), Bluetooth 4.0
Napęd optyczny
Matshita DVD-RAM UJ-8B2
Gabaryty
wysokość x szerokość x głębokość (mm): 35 x 376 x 247
Akumulator
56 Wh litowo-jonowy
System operacyjny
Microsoft Windows 8 64 Bit
Camera
kamerka: 720p
Inne
klawiatura: Chiclet, podświetlanie klawiatury: tak, 36 miesiące(y) gwarancji
Waga
2.48 kg, zasilacz: 680 g
Cena
1600 PLN



złącza na lewej ściance bocznej są położone blisko siebie
złącza na lewej ściance bocznej są położone blisko siebie
na prawym boku wygląda to o wiele lepiej
na prawym boku wygląda to o wiele lepiej
spód z dwiema pokrywami serwisowymi
spód z dwiema pokrywami serwisowymi
podzespoły dostępne po zdjęciu wspomnianych pokryw
podzespoły dostępne po zdjęciu wspomnianych pokryw
wszystkie cztery gniazda pamięci RAM są dostępne od spodu
wszystkie cztery gniazda pamięci RAM są dostępne od spodu
instalacja antenowa pozwala na zamontowanie modułu WWAN
instalacja antenowa pozwala na zamontowanie modułu WWAN
napęd optyczny można wymontować po odkręceniu śrubki znajdującej się pod większą z pokryw serwisowych
napęd optyczny można wymontować po odkręceniu śrubki znajdującej się pod większą z pokryw serwisowych

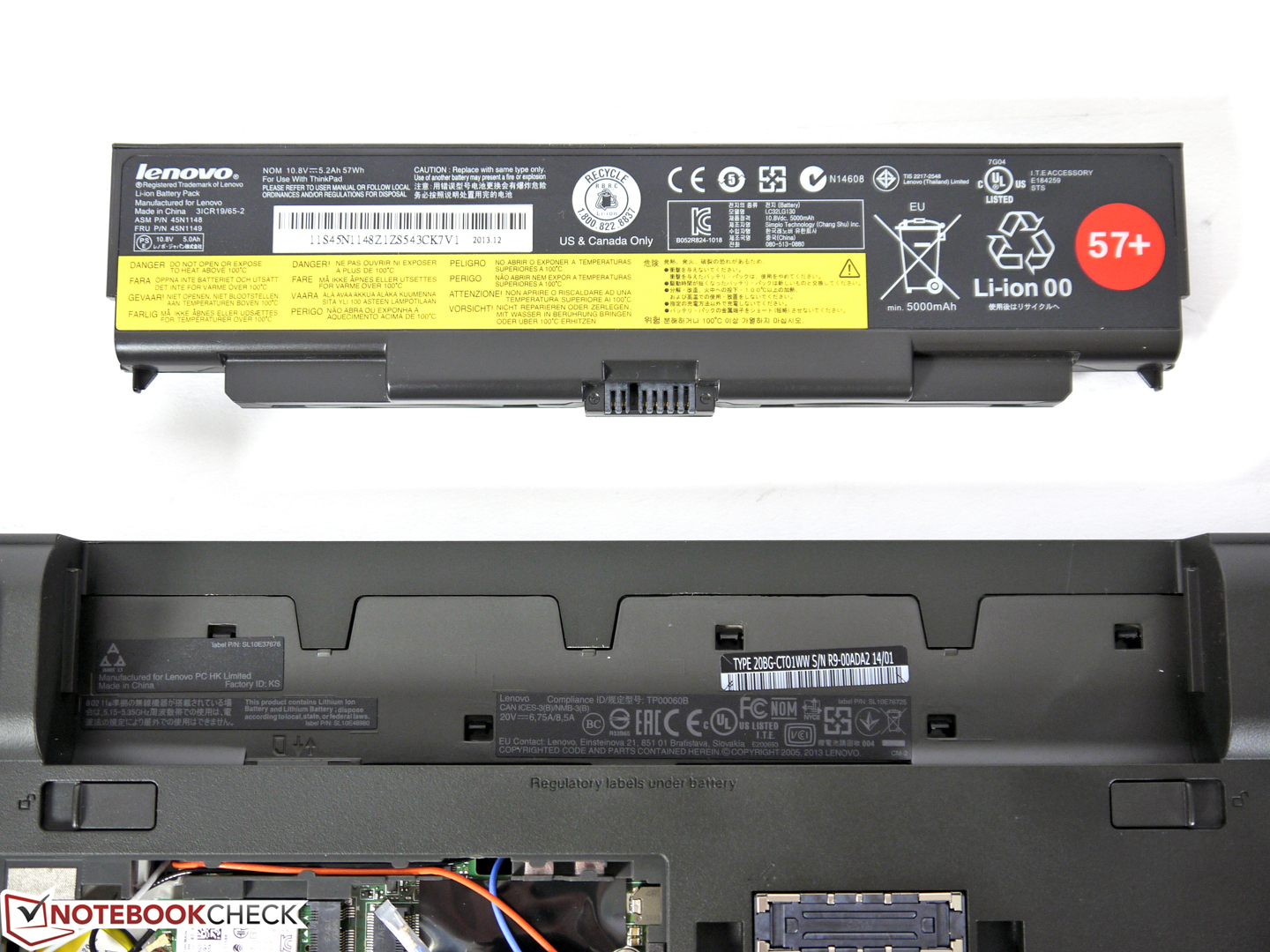

akumulator
akumulator
gniazdo SIM we wnęce akumulatora
gniazdo SIM we wnęce akumulatora

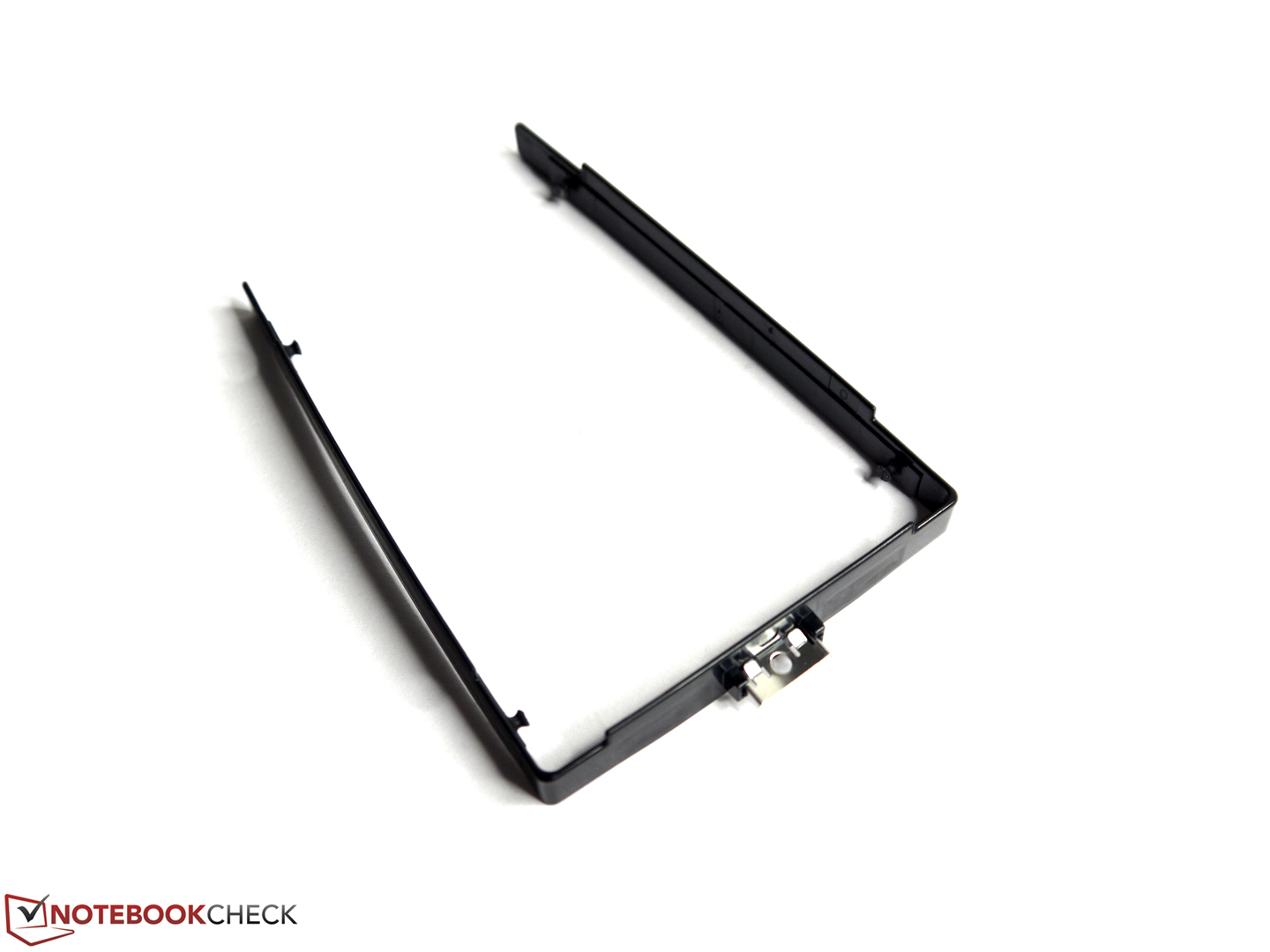

ramka do dysku 2,5"
ramka do dysku 2,5"

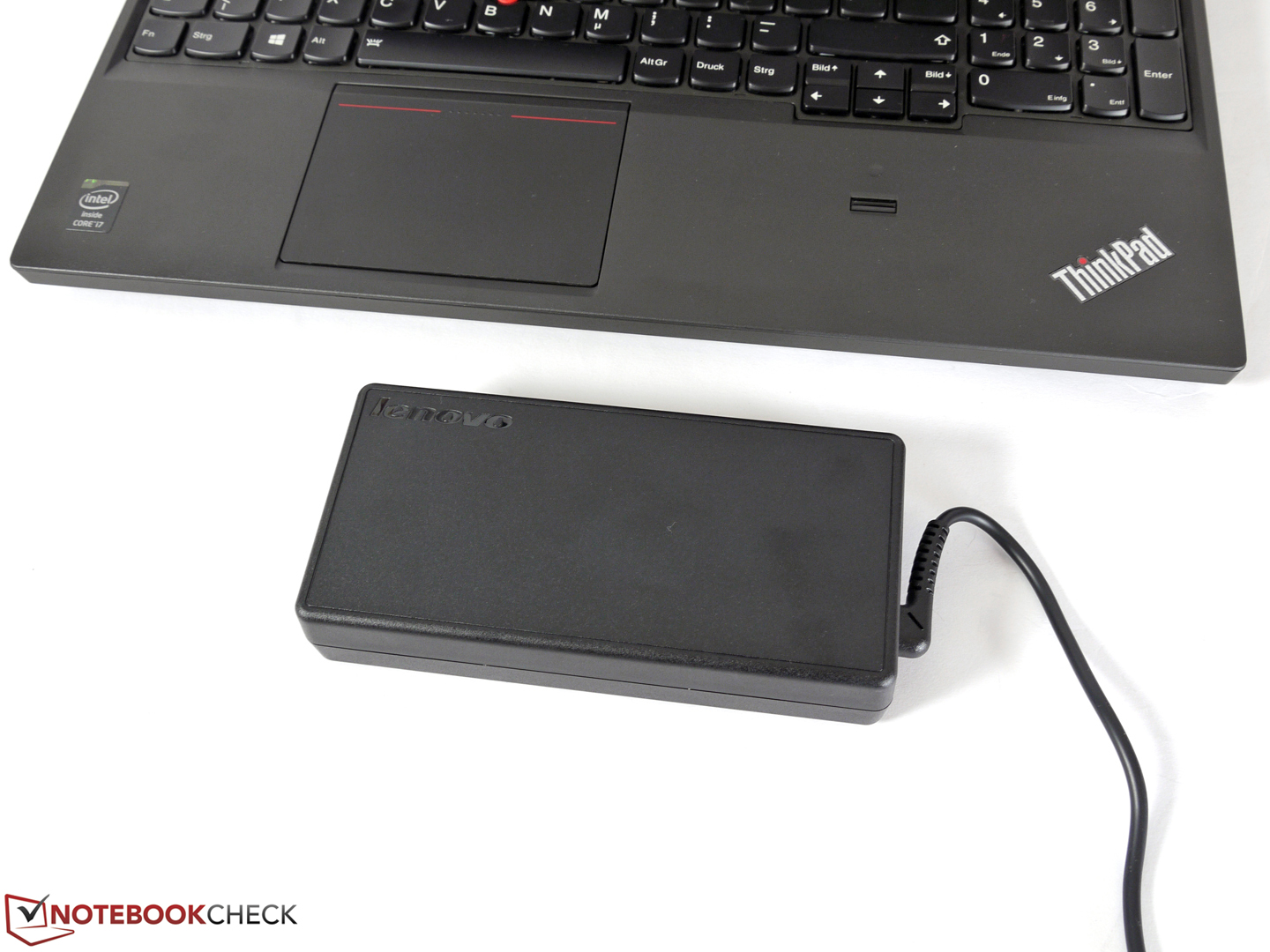

zasilacz
zasilacz

Autorzy

Tekst i zdjęcia: Tobias Winkler
Tłumaczenie: Tomasz Cyba

Podobne laptopy

Notebooki innego producenta i/lub z innym CPU

Recenzja Dell Precision M3800
Quadro K1100M, Core i7 4702HQ

Laptopy z tą samą przekątną ekranu i/lub wagą

Recenzja Lenovo ThinkPad P14s G4 AMD: szybki, przenośny, prosty
Radeon 780M, Phoenix (Zen 4, Ryzen 7040) R7 PRO 7840U, 14.00", 1.349 kg
Recenzja Lenovo ThinkPad P16s G2 AMD: Moc i OLED w tym laptopie do stacji roboczych
Radeon 780M, Phoenix (Zen 4, Ryzen 7040) R7 PRO 7840U, 16.00", 1.841 kg
Recenzja Lenovo ThinkPad P16v G1 AMD - podstawowa stacja robocza z Zen4
RTX A1000 Laptop GPU, Phoenix (Zen 4, Ryzen 7040) R7 PRO 7840HS, 16.00", 2.316 kg
Recenzja Lenovo ThinkPad P1 G6: 80 W GeForce RTX 4080 dla ultracienkiej stacji roboczej
NVIDIA GeForce RTX 4080 Laptop GPU, Raptor Lake-H i7-13800H, 16.00", 1.871 kg
Recenzja laptopa Lenovo ThinkPad P1 G6 - Mobilna stacja robocza zastępuje ThinkPad X1 Extreme
NVIDIA RTX 2000 Ada Generation Laptop GPU, Raptor Lake-H i9-13900H, 16.00", 1.865 kg
Recenzja laptopa Lenovo ThinkPad P16: RTX A2000 teraz z pełną mocą
RTX A2000 Laptop GPU, Alder Lake-S i7-12850HX, 16.00", 2.955 kg

Za

+wydajność
+matryca
+niezbyt ciężki
+emisja hałasu


Przeciw

-spasowanie
-pasują tu tylko moduły M.2 42 mm
-rozmieszczenie złączy na lewym boku
-przyciski zintegrowane z płytką dotykową
> laptopy testy i recenzje notebooki > Laptopy > Recenzja Lenovo ThinkPad W540 (3K)
Tobias Winkler (Update: 2020-01-26)
