Ogromny wyciek Nintendo Switch 2 ujawnia specyfikacje CPU/GPU i emuluje rzeczywistą wydajność

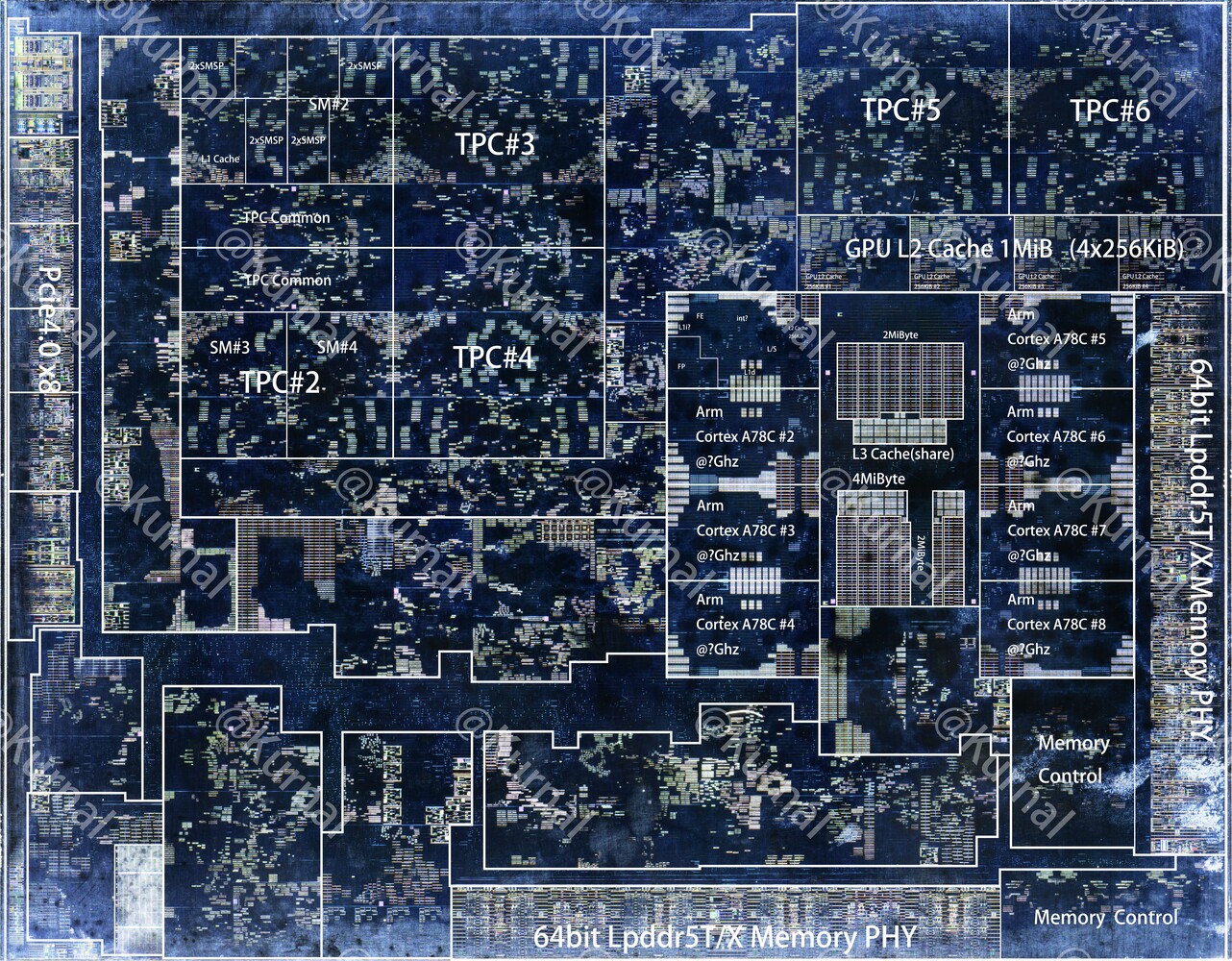

Kurnalsalts, znany ekspert ekspert w dziedzinie półprzewodnikówpokazał nam teraz, co zasilało Nintendo Switch 2. Mamy dla Państwa szczegółowy die shot https://x.com/Kurnalsalts/status/1920099293811351627 który pokazuje nam, co sprawia, że jego chip Tegra T239 tyka. Ma on powierzchnię 207 mm2, co czyni go prawie dwukrotnie większym niż chip Nvidii znaleziony w oryginalnej konsoli Nintendo Switch. I wbrew naszym wcześniejszym doniesieniom, nie posiada on trójklastrowego procesora z głównym rdzeniem Cortex-X1.
Zamiast tego ma osiem rdzeni Cortex-A78c pracujących w tandemie. Ich maksymalne taktowanie nie jest obecnie znane. Jeśli chodzi o GPU, wykorzystuje on SKU Nvidia Ampere, z 1536 rdzeniami CUDA rozmieszczonymi wokół 6 TPC. Jest on produkowany na węźle 8N firmy Samsung, tym samym, który jest używany do produkcji procesorów graficznych Ampere. To skutecznie obala wcześniejsze twierdzenia o tym, że Switch 2 T239 jest wersją z matrycą 5 nm.

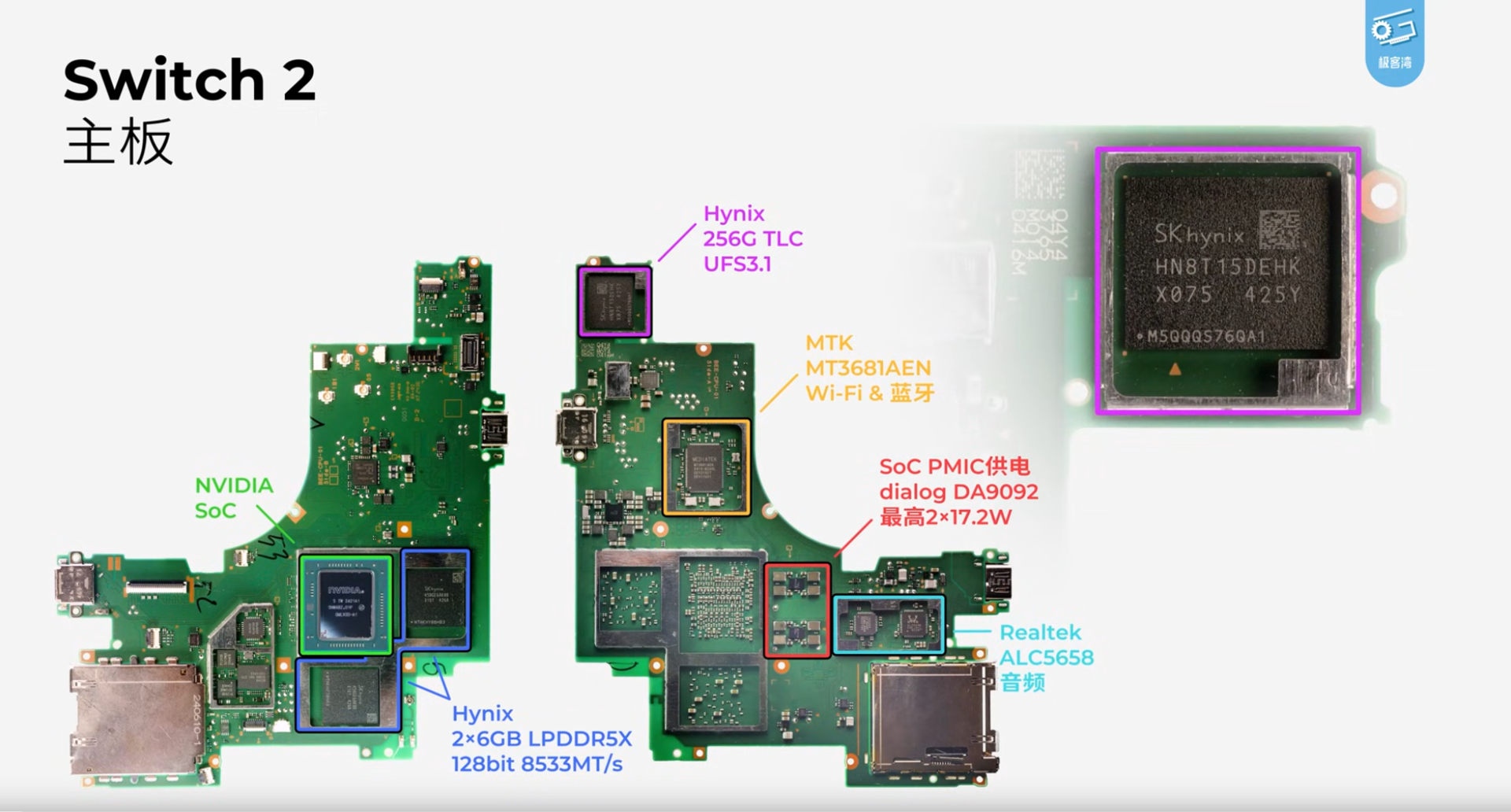

Geekerwan rozebrał również płytę główną Nintendo Switch 2, aby ujawnić jej ważne elementy. Na początek, zawiera ona dwa moduły 6 GB LPDDR5X-8,533 od SK Hynix, ale konsola nie będzie działać z pełną prędkością. Pozostałe komponenty obejmują 256 GB moduł SK Hynix UFS 3.1, antenę Wi-Fi od MediaTek i układ audio RealTek.
Biorąc pod uwagę, że Switch 2 nie jest jeszcze dostępny, trudno powiedzieć, jak radzi sobie w prawdziwym świecie. Geekerwan próbował go emulować, podkręcając kartę GeForce RTX 2050 i odkrył, że wyniki pokrywają się z wcześniej zaobserwowanymi wartościami wydajności. Na przykład, Cyberpunk 2077 działał z prędkością 40 klatek na sekundę w trybie wydajności DLSS.

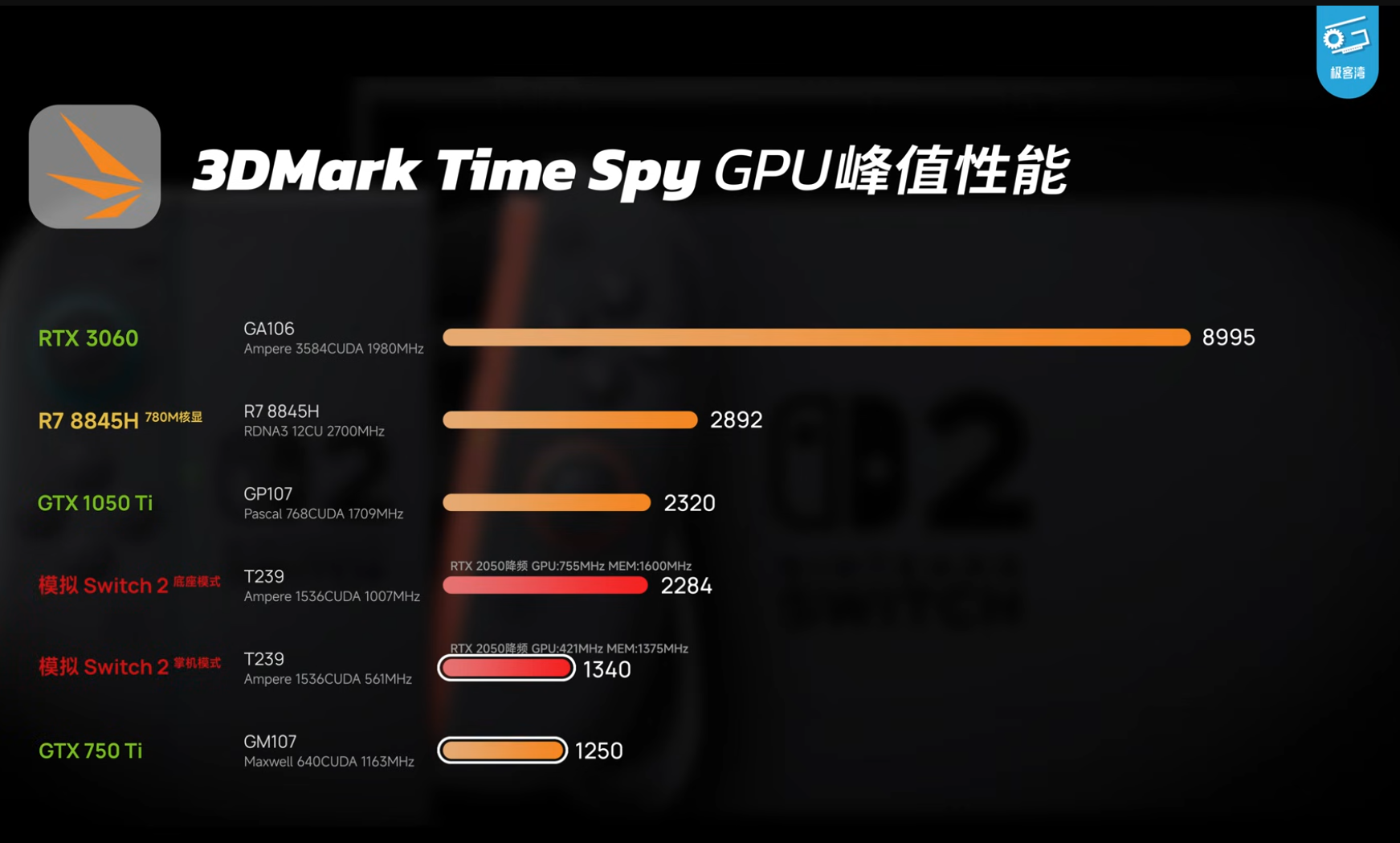

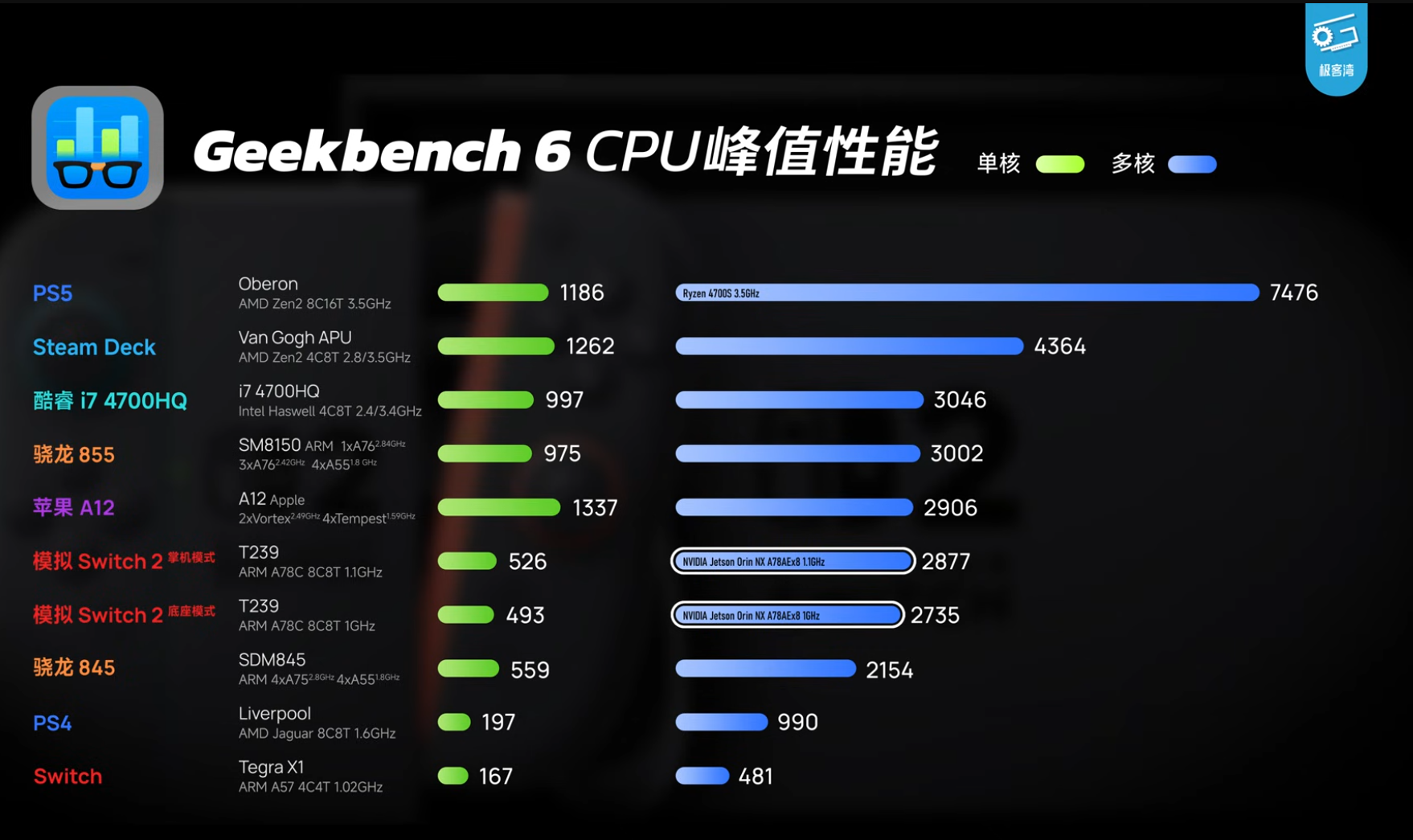

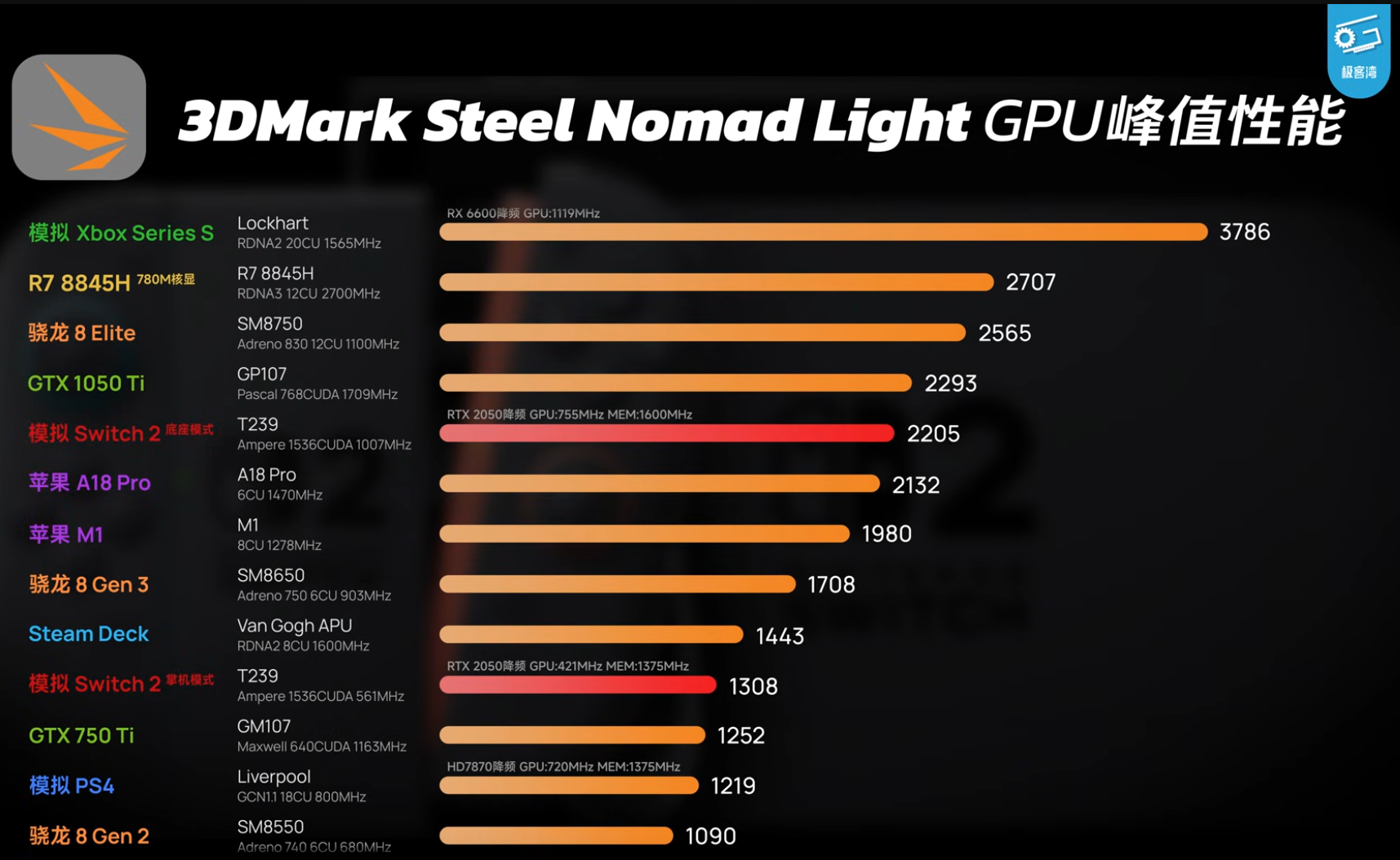

W syntetycznych testach porównawczych, GPU Nintendo Switch 2 działa na równi z GeForce GTX 750 Ti z dawnych lat. Jeśli chodzi o procesor, to w testach dorównuje on staremu Apple A12 szóstej generacji. Oczywiście testy zostały przeprowadzone na zupełnie innym sprzęcie, a nie na samym Switch 2.
