Test laptopa Lenovo ThinkPad E570 z matrycą FHD i kartą GTX 950M

Tekst i zdjęcia: Benjamin Herzig
Wstęp i tłumaczenie: Tomasz Cyba

05/02/2017

Testy Notebookcheck przeszła chyba najbardziej interesująca konfiguracja ThinkPada E570, z matrycą Full HD i kartą grafiki GeForce GTX 950M. Co więcej, ten laptop był wyposażony w dysk SSD pod PCIe.

Lenovo ThinkPad E570-20H6S00000
Procesor
Intel Core i5-7200U 2 x 2.5 - 3.1 GHz, Kaby Lake
Karta grafiki
NVIDIA GeForce GTX 950M - 2048 MB VRAM, rdzeń: 927 MHz, pamięć: 1252 MHz, GDDR5, 369.59, Nvidia Optimus mit Intel HD 620
Pamięć
8 GB
, DDR4-2133, dwa gniazda
Matryca
15.60 cali 16:9, 1920 x 1080 pikseli 141 PPI, AUO B156HAN04.4, IPS LED, refleksująca: nie
Chipset
Intel Kaby Lake-U Premium PCH
Dysk twardy
Toshiba THNSF5256GPUK, 256 GB
, 2280 M.2 PCIe NVMe SSD
Karta dźwiękowa
Conexant CX11852
Złącza
1 USB 2.0, 2 USB 3.0, 1 VGA/D-Sub, 1 HDMI, 1 blokada Kensingtona, gniazda audio: wejście/wyjście audio, czytnik kart: SD
Łączność
Realtek RTL8168/8111 Gigabit-LAN (10/100/1000MBit/s), Atheros/Qualcomm QCA6174 (a/b/g/n = Wi-Fi 4/ac = Wi-Fi 5/), Bluetooth 4.2
Napęd optyczny
DVD +/- RW Double Layer
Gabaryty
wysokość x szerokość x głębokość (mm): 25.4 x 379 x 261
Akumulator
41 Wh litowo-jonowy, removeable
Camera
kamerka: 720p
Inne
głośniki: stereo, JBL, klawiatura: Chiclet, podświetlanie klawiatury: nie, 12 miesiące(y) gwarancji
Waga
2.3 kg, zasilacz: 451 g
Cena
699 PLN
Note: The manufacturer may use components from different suppliers including display panels, drives or memory sticks with similar specifications.



Obudowa

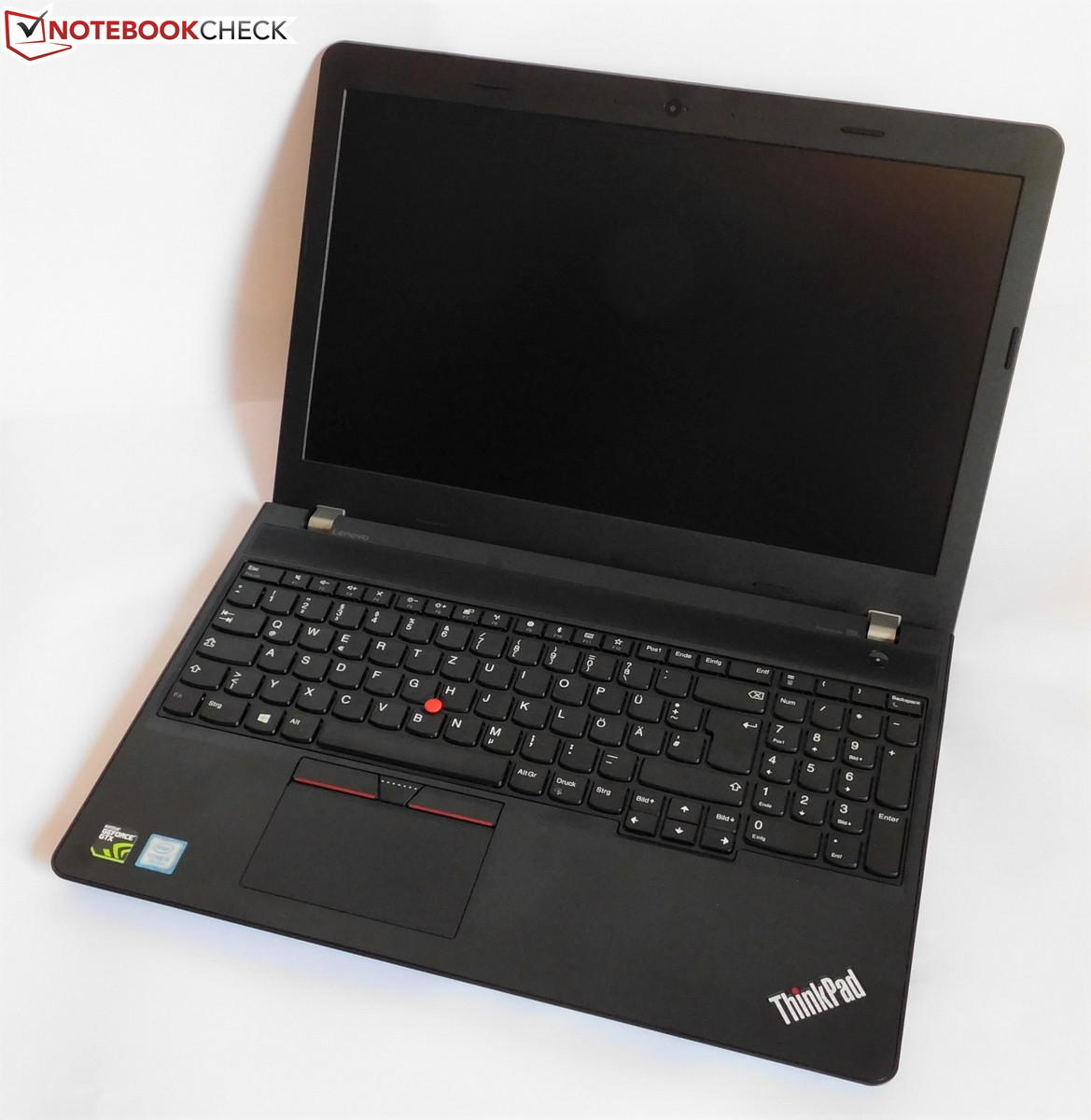

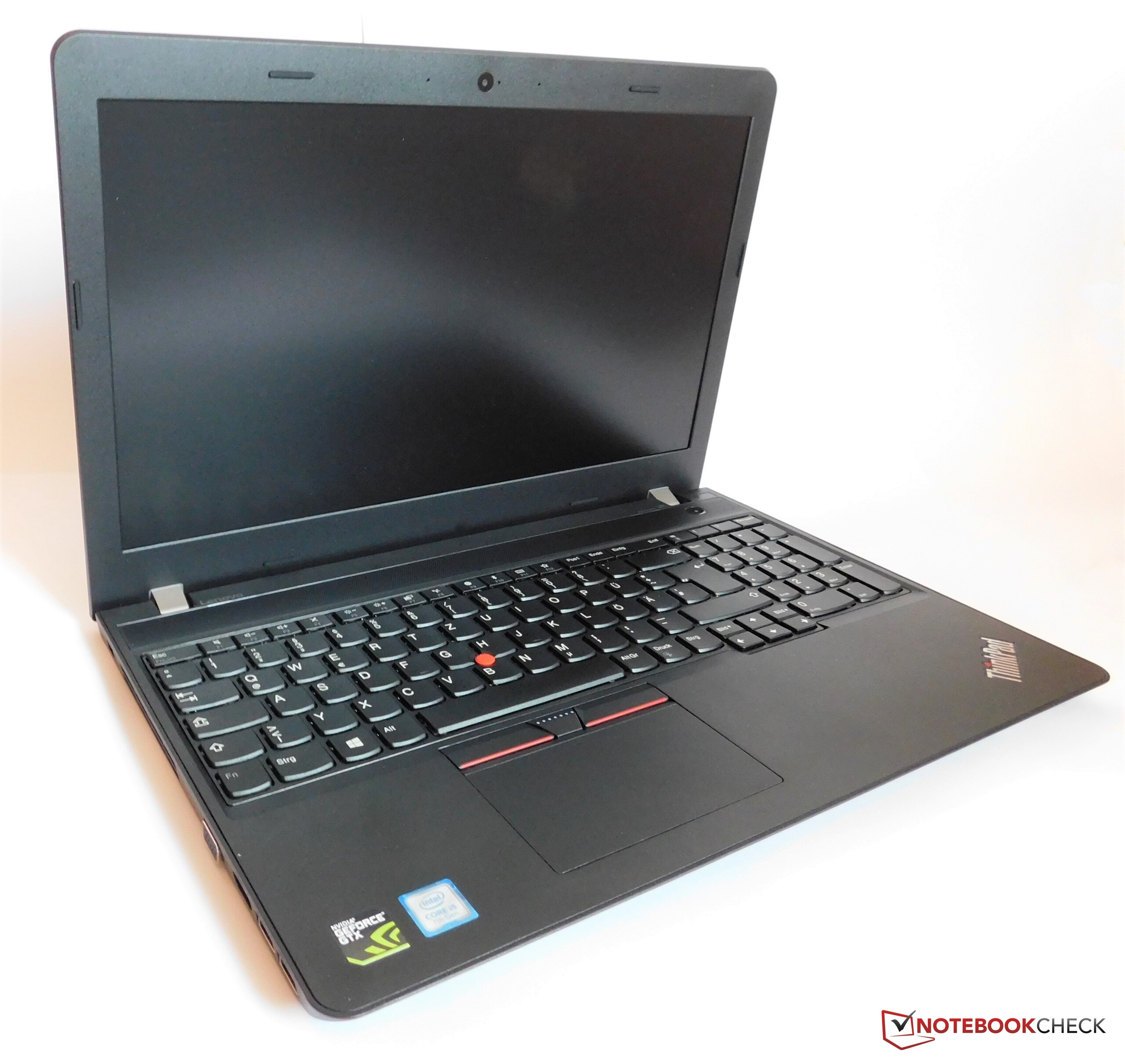

Lenovo ThinkPad E570
Lenovo ThinkPad E570

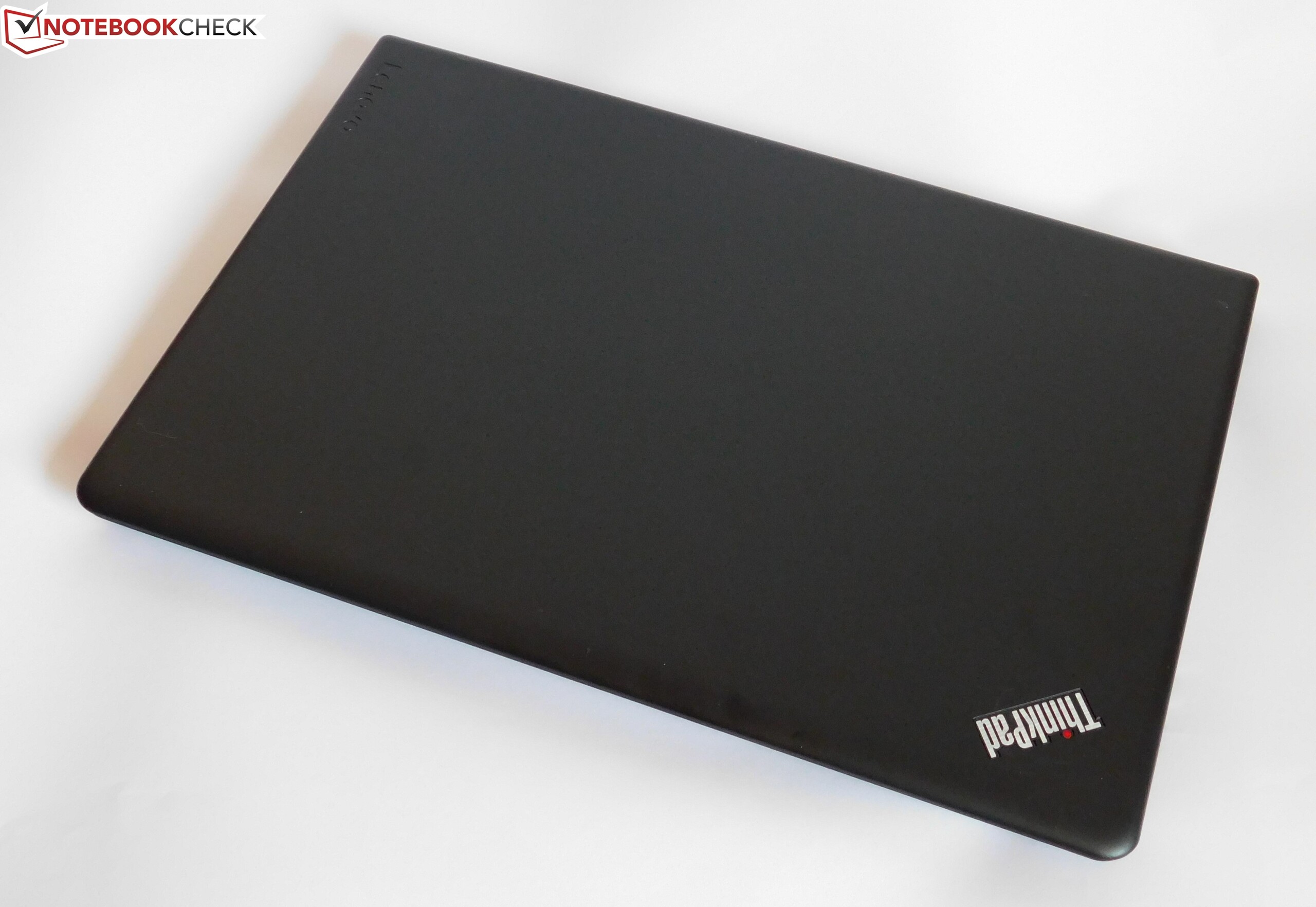

Stylistyka ThinkPada to już klasyka. Obudowa jest cała czarna. Starsza seria E miała jednak obudowę o jaśniejszym odcieniu czerni. W E570 producent oferuje poza czarną także wersję srebrną. Omawiany model ma zaokrąglone narożniki, co nieco odróżnia go od klasycznego ThinkPada.

Obudowa jest plastikowa. Jednostka zasadnicza, ramka ekranu i podnadgarstnik są wykonane z surowego tworzywa, które sugeruje, że omawiany laptop powinien być tani. Z materiału trochę wyższej klasy jest zrobione lakierowane wieko.

Niestety cienka pokrywa ekranu jest wiotka. Jednostka zasadnicza jest trochę sztywniejsza, ale jej odporność na wykrzywianie nie jest budująca. Lepiej od prób wykrzywiania znosi punktowy nacisk - nigdzie się pod nim nie ugina.

Spasowanie testowanego egzemplarza nie było wzorowe. Zewnętrzna strona pokrywy ekranu nie była do końca równo zespolona z ramką, tak że na obwodzie pokrywy był występ.

Zawiasy są gorsze, niż w innych ThinkPadach. Ich srebrne osłony robią gorsze wrażenie, niż metalowe w droższych modelach. Poza tym ekran można odchylić tylko o 130 stopni, co nie jest standardem w przypadku ThinkPadów. Dobrze chociaż, że zawiasy dobrze utrzymują ekran w nadanej mu pozycji; chybotanie się po gwałtownych ruchach jest ograniczone.

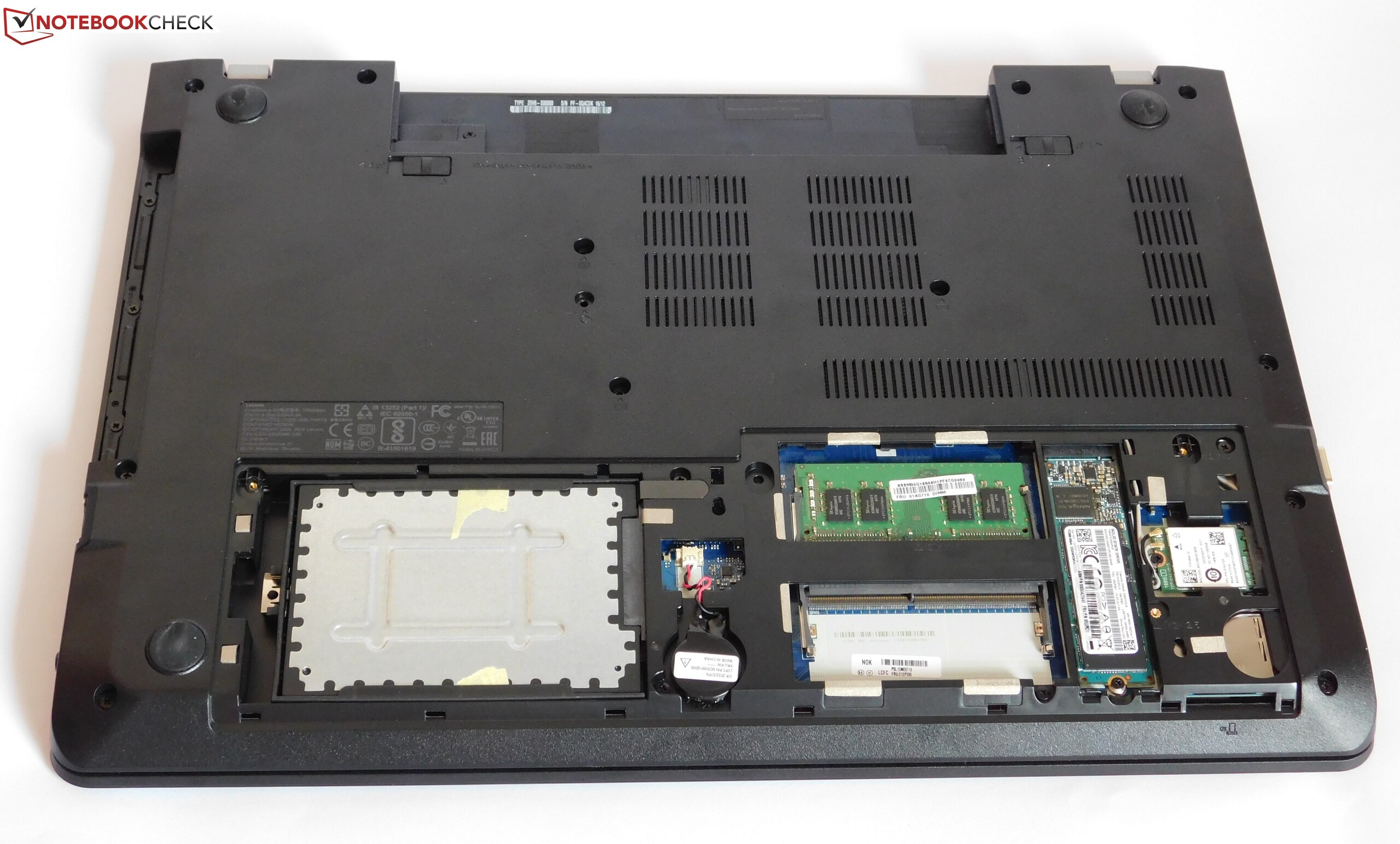

po zdjęciu pokrywy serwisowej

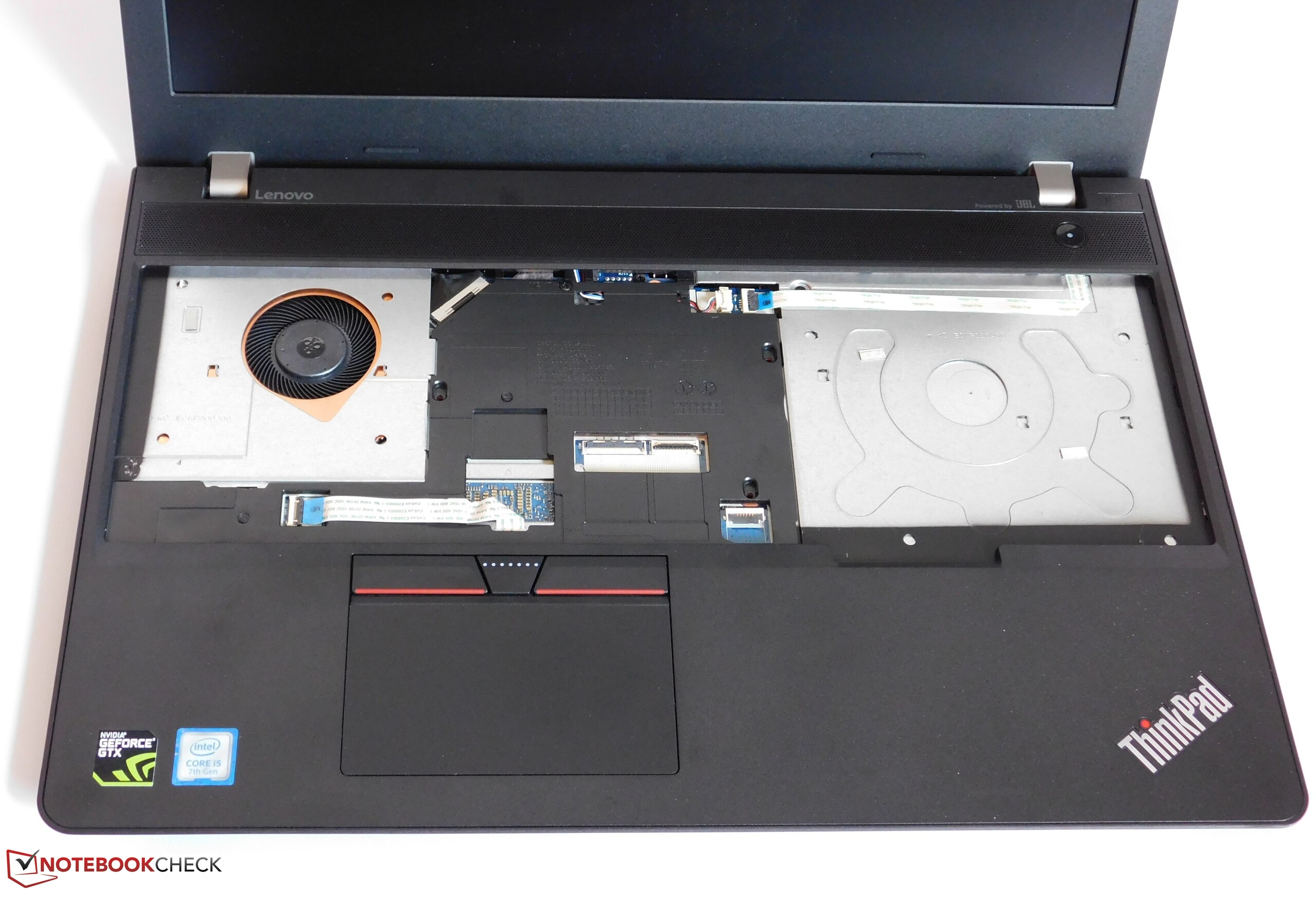

po wyjęciu klawiatury

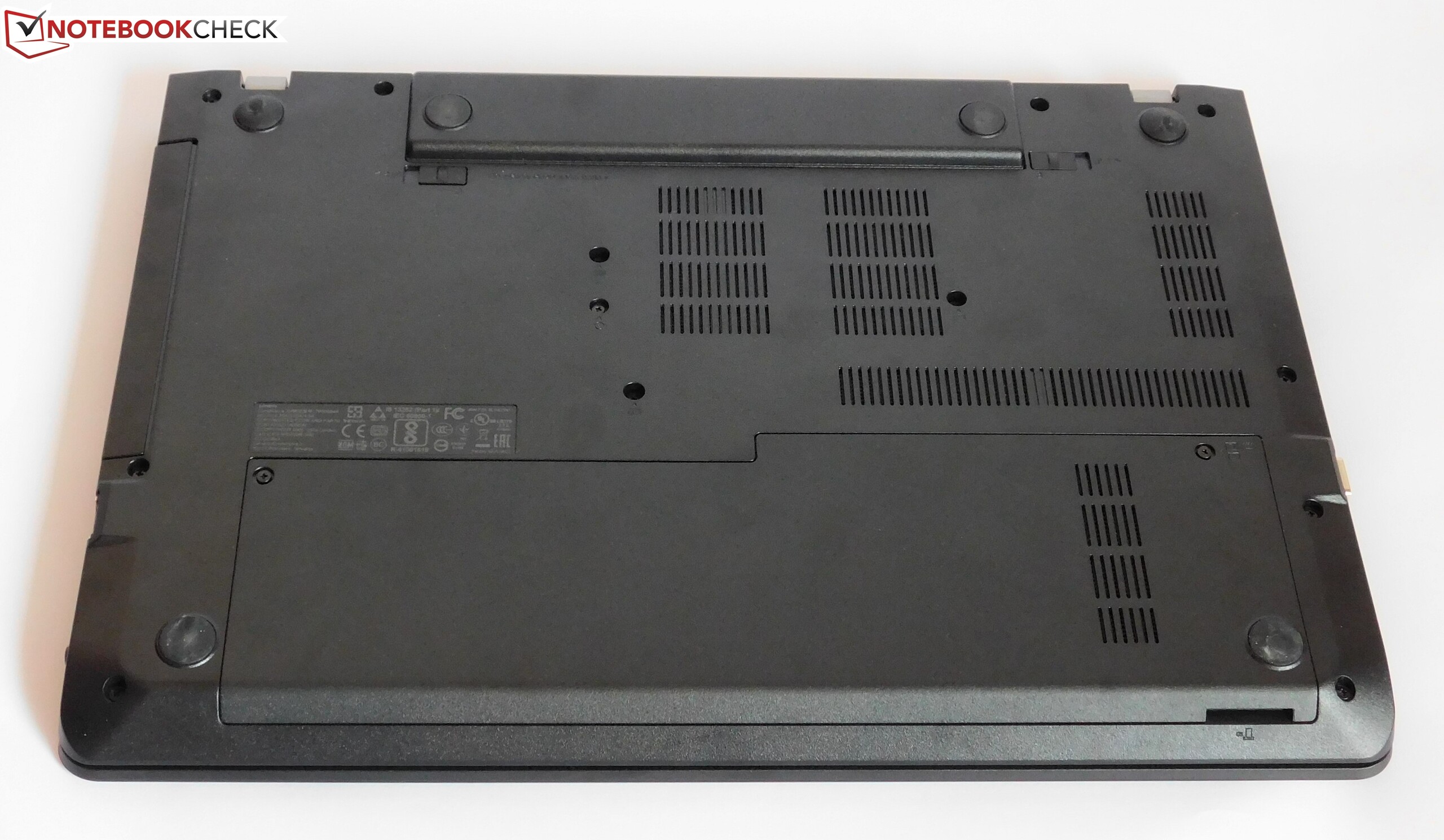

E570 posiada wydzieloną pokrywę serwisową, którą można zdjąć po odkręceniu dwóch śrubek. Zapewnia ona dostęp do zatoki dysku 2.5" (w testowanym egzemplarzu tkwił w niej wypełniacz), pamięci RAM, dysku SSD M.2 2280 oraz karty Wi-Fi. By dostać się do wentylatora, trzeba natomiast dalej rozkręcać laptop. Klawiaturę łatwo zdemontować, ale jej wyjęcie także nie daje dostępu do układu chłodzenia.

Pochwalić trzeba to, że E570 posiada zewnętrzny, odczepiany akumulator. Wiele współczesnych laptopów ma akumulator wewnątrz obudowy.

ThinkPad E570 może służyć jako przykład na to, jak nie należy rozmieszczać portów komunikacyjnych. Wszystkie złącza znajdują sie w przednich częściach ścianek bocznych obudowy. Użytkownicy posługujący się myszką będą więc mieli problem z podłączeniem do laptopa czegokolwiek poza myszką właśnie. Omawiany laptop posiada trzy porty typu A. Dwa z nich to USB 3.0. Znajdują się one na lewym boku, bardzo blisko siebie, co utrudnia jednoczesne podłączenie większej liczby urządzeń peryferyjnych. Do podłączania zewnętrznych wyświetlaczy można wykorzystywać wyjścia HDMI i VGA. E570 może być jednak także wyposażony w opcjonalny port USB typu C. Pojawia się on po wybraniu w konfiguratorze na stronie Lenovo procesora Core i5-7200U. Testowany egzemplarz nie posiadał jednak tego portu.

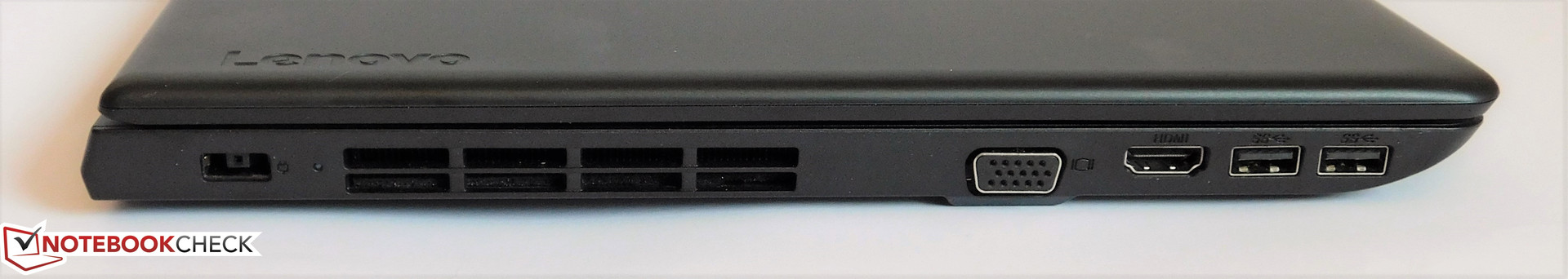

lewy bok: gniazdo zasilania, otwory wentylacyjne, VGA, HDMI, 2 USB 3.0
lewy bok: gniazdo zasilania, otwory wentylacyjne, VGA, HDMI, 2 USB 3.0

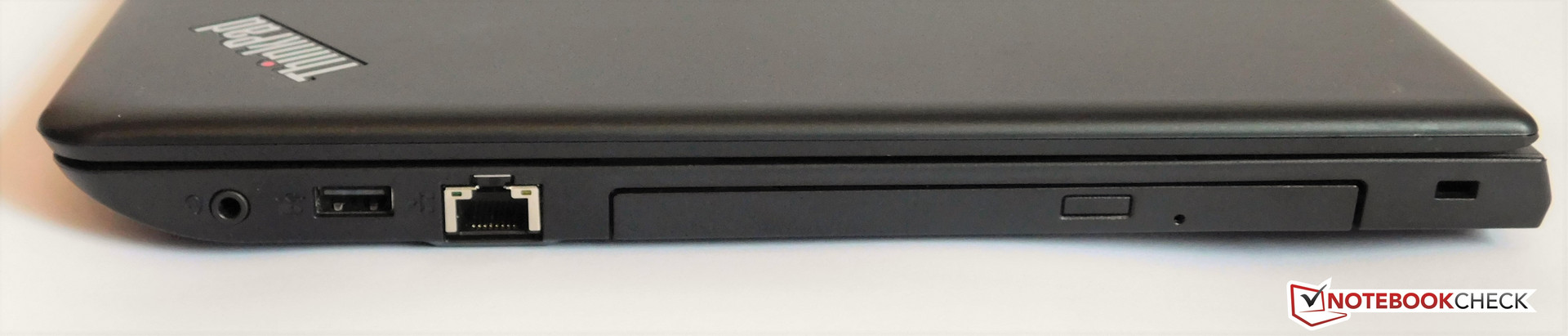

prawy bok: gniazdo audio, USB 2.0, LAN, napęd optyczny, gniazdo linki zabezpieczającej
prawy bok: gniazdo audio, USB 2.0, LAN, napęd optyczny, gniazdo linki zabezpieczającej

Osprzęt

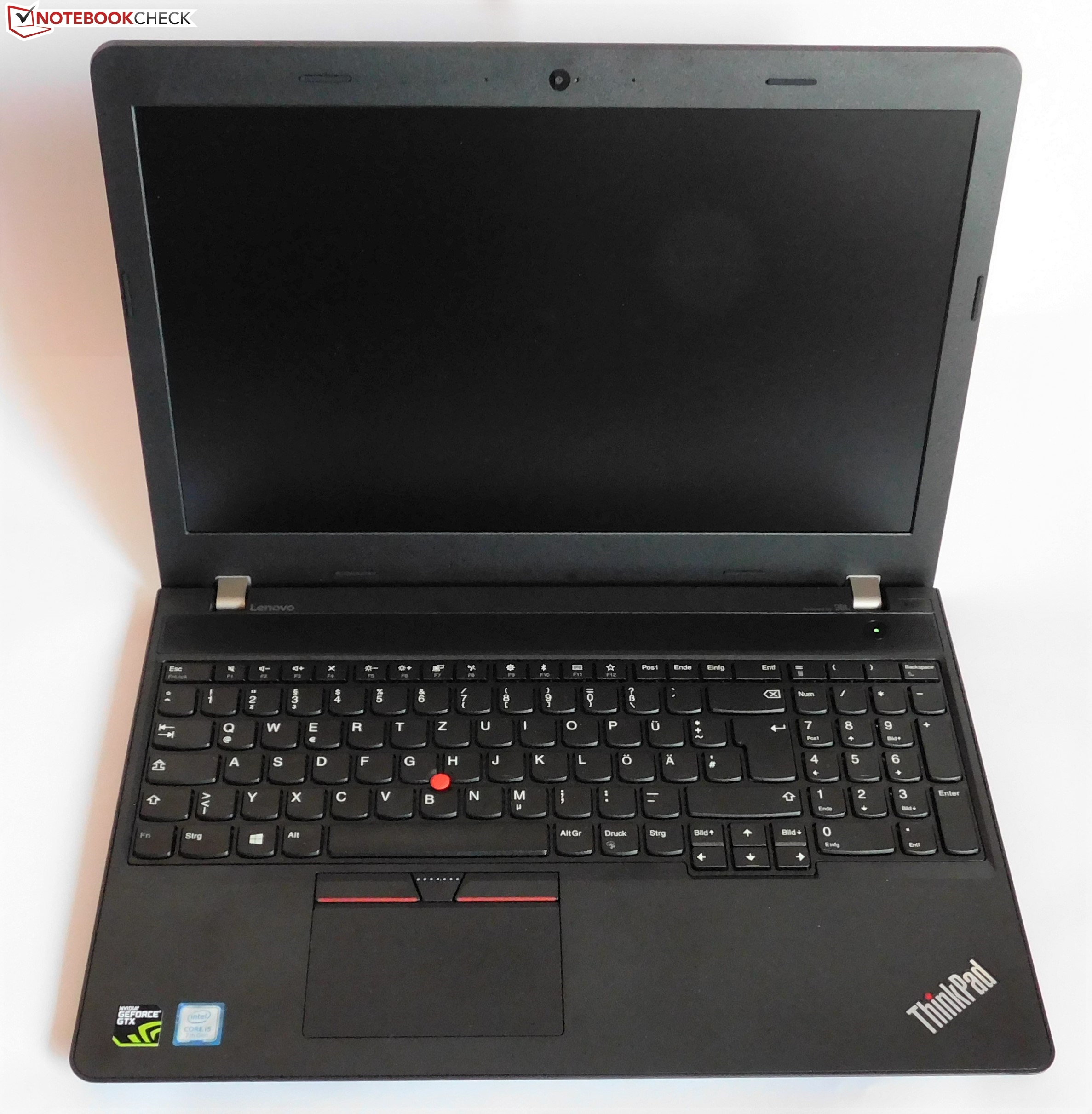

ThinkPad E570 ma wyspową klawiaturę o sześciu rzędach klawiszy, z wydzielonym blokiem numerycznym. Klawisze są odrobinę wklęsłe. Prawie wszystkie są normalnej wielkości. Tylko klawisze strzałek są nieco mniejsze, ale nie wygląda to aż tak źle, jak w niektórych konkurencyjnych konstrukcjach. W porównaniu ze starszym modelem zmieniło się przeznaczenie klawiszy F10-F12. F10 służy do włączania/wyłączania modułu Bluetooth. F11 i F12 są powiązane ze sobą. F12 jest oznaczony gwiazdką. Ten klawisz jest konfigurowalnym klawiszem specjalnym - można mu przypisać różne funkcje. Jego przeznaczenie zmienia się za pomocą aplikacji uruchamianej klawiszem F11.

Klawiatura E570 ma dobre właściwości użytkowe, jak na laptop marki ThinkPad przystało. Trzeba jednak przyznać, że klawisze w droższych ThinkPadach są jednak nieco lepsze. W E570 skok klawiszy jest trochę za mało wyrazisty i odrobinę krótszy. Klawiatura nie ma podświetlenia (nawet w opcji).

Płytka dotykowa to rozwiązanie ze zintegrowanymi przyciskami. Jest gładka i ma dobry ślizg. Jest to przyrząd zgodny ze standardem Microsoft Precision TouchPad. Jego ustawienia można zmieniać w aplikacji Windows Settings. Nie występują z nim problemy pojawiające się w starszych gładzikach. Gesty i przewijanie dwoma palcami działały idealnie.

Oprócz gładzika omawiany laptop posiada manipulator punktowy, co jest cechą wyróżniającą w klasie tanich laptopów. Jego przyciski robią dobre wrażenie. Ich klik jest bardzo cichy a przy tym nie wydają się one zbyt miękkie.

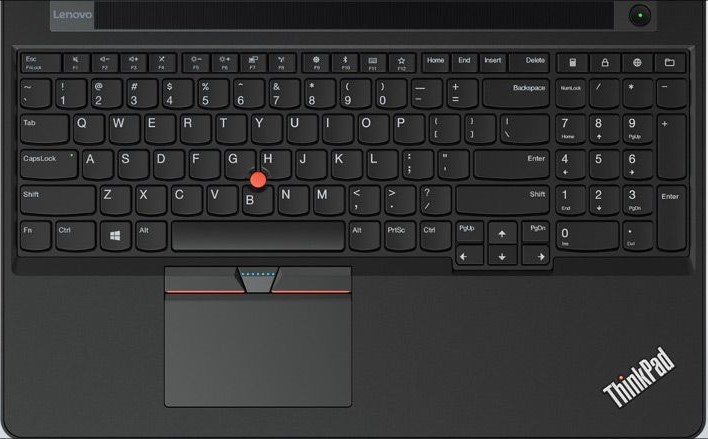

klawiatura QWERTY i przyrządy sterujące
klawiatura QWERTY i przyrządy sterujące

Obraz

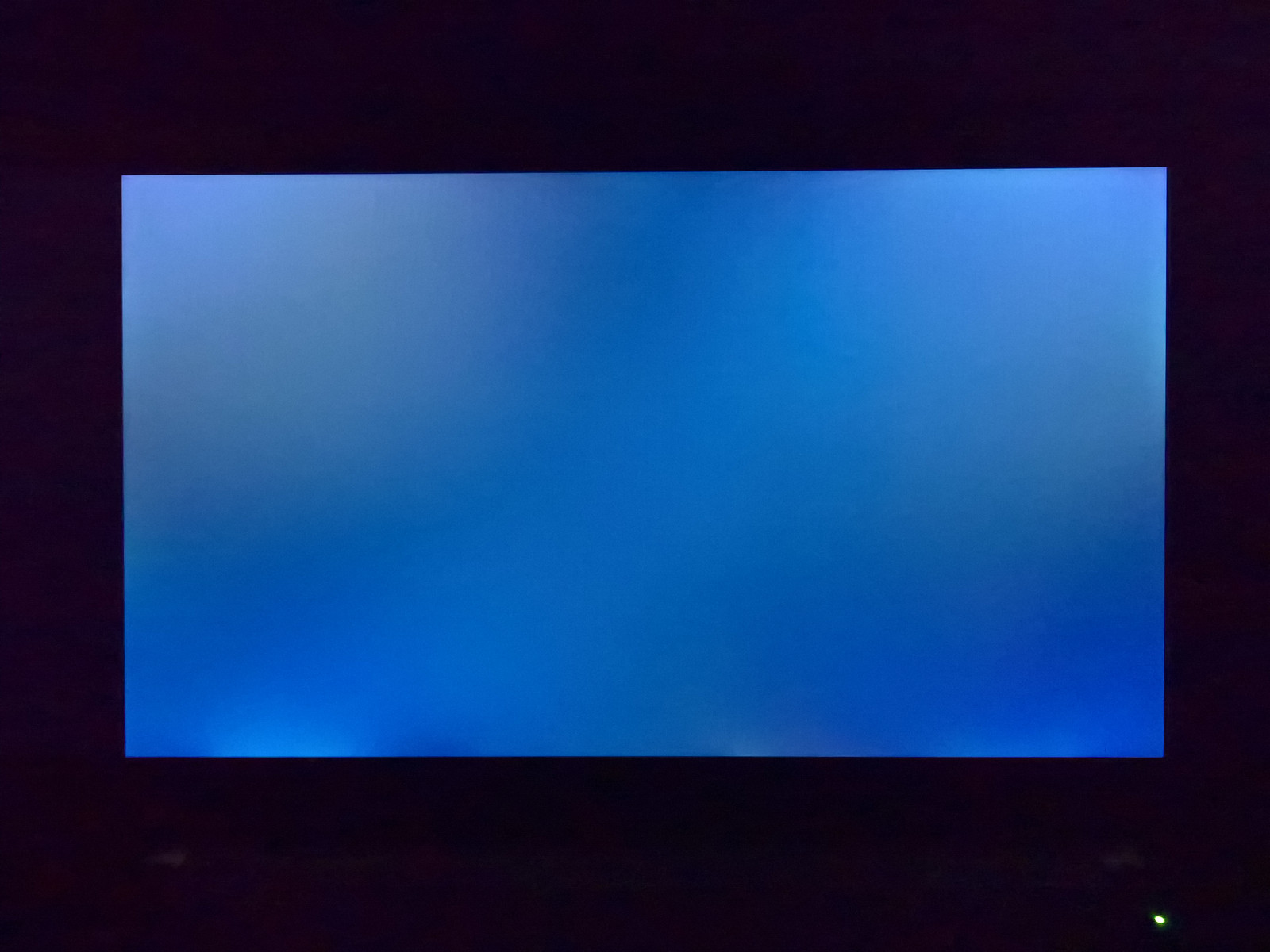

uloty światła
uloty światła

W E570 są stosowane dwa różne wyświetlacze 15,6" o matowej powierzchni. Pierwsza opcja to matryca  HD (1366 x 768 pikseli) typu TN a druga - matryca FHD (1920 x 1080 pikseli) typu IPS. Testowany egzemplarz posiadał tę drugą. Jak się okazało, był to panel AU Optronics (B156HAN04.4) [jest to więc wyświetlacz "klasy IPS" a nie IPS - przyp. tłum.].

Według producenta luminancja powinna w przypadku tej matrycy osiągać 250 cd/m². Przeprowadzone pomiary wykazały, że w rzeczywistości jest to maksymalnie 289 cd/m². Średnia luminancja przy największej intensywności podświetlenia wyniosła 244 cd/m². W tej klasie sprzętu to przyzwoity wynik.

289
cd/m²
265
cd/m²
265
cd/m²
233
cd/m²
242
cd/m²
226
cd/m²
230
cd/m²
223
cd/m²
216
cd/m²
podświetlenie ekranu
AUO B156HAN04.4 tested with X-Rite i1Pro 2
maksimum: 289 cd/m² (Nits) średnia: 243.2 cd/m² Minimum: 2 cd/m²
rozświetlenie: 75 %
na akumulatorze: 245 cd/m²
kontrast: 1008:1 (czerń: 0.24 cd/m²)
ΔE Color 4.65 | 0.5-29.43 Ø5
ΔE Greyscale 3.39 | 0.57-98 Ø5.3
57.66% sRGB (Argyll 1.6.3 3D)
36.69% AdobeRGB 1998 (Argyll 1.6.3 3D)
39.94% AdobeRGB 1998 (Argyll 2.2.0 3D)
58% sRGB (Argyll 2.2.0 3D)
38.65% Display P3 (Argyll 2.2.0 3D)
Gamma: 2.7

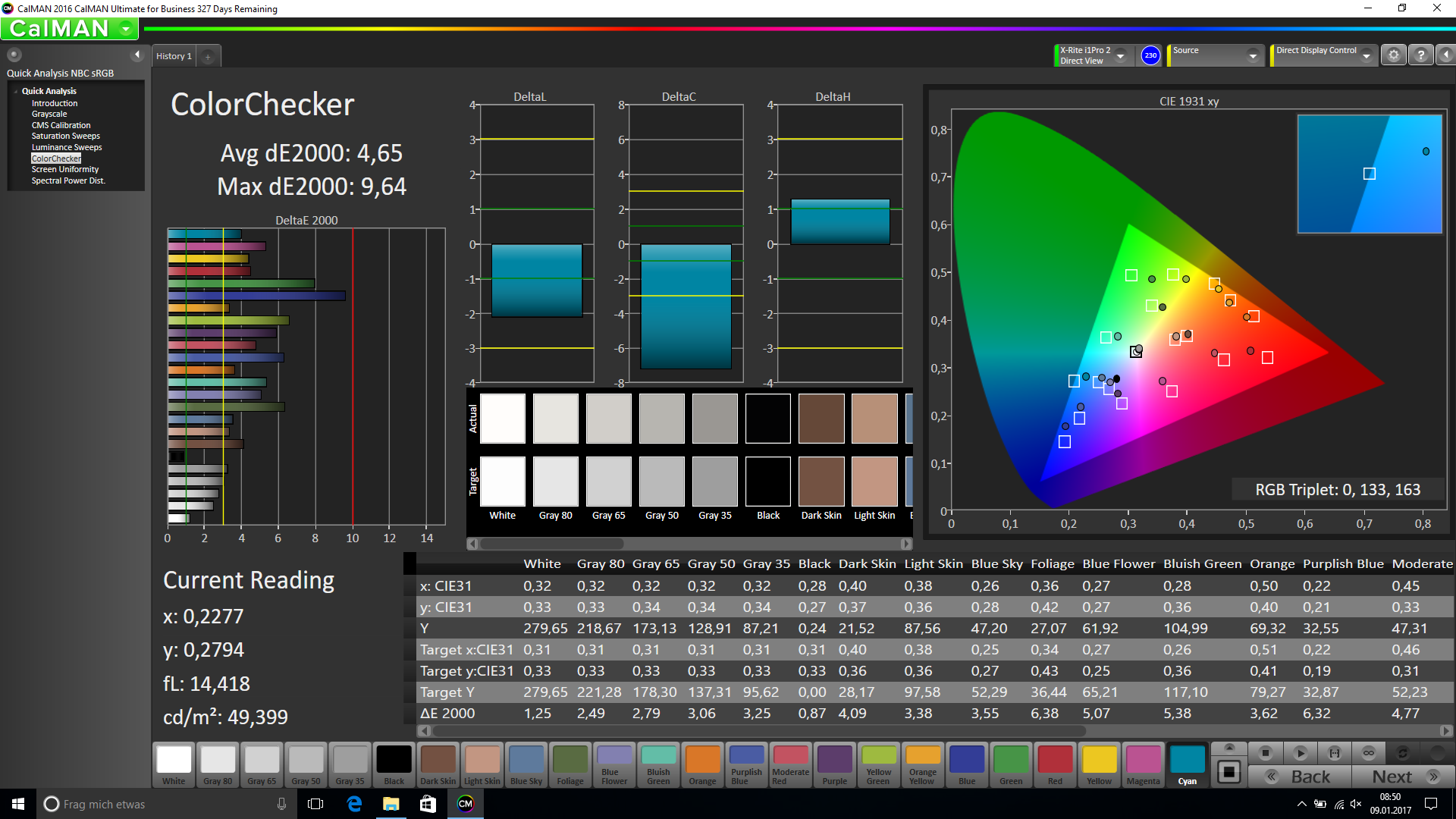

wierność kolorów (przed kalibracją)
wierność kolorów (przed kalibracją)

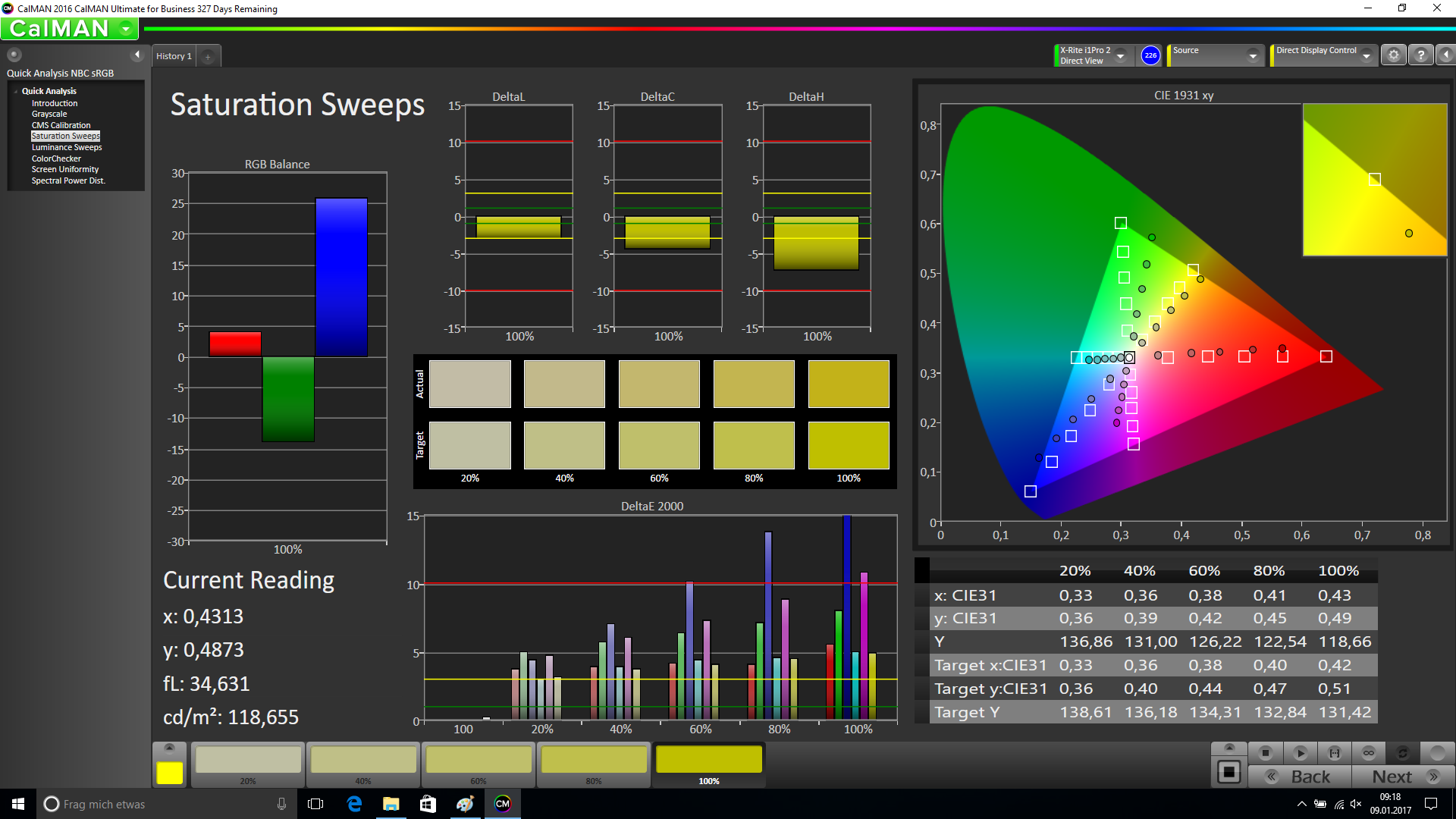

nasycenie kolorów (przed kalibracją)
nasycenie kolorów (przed kalibracją)

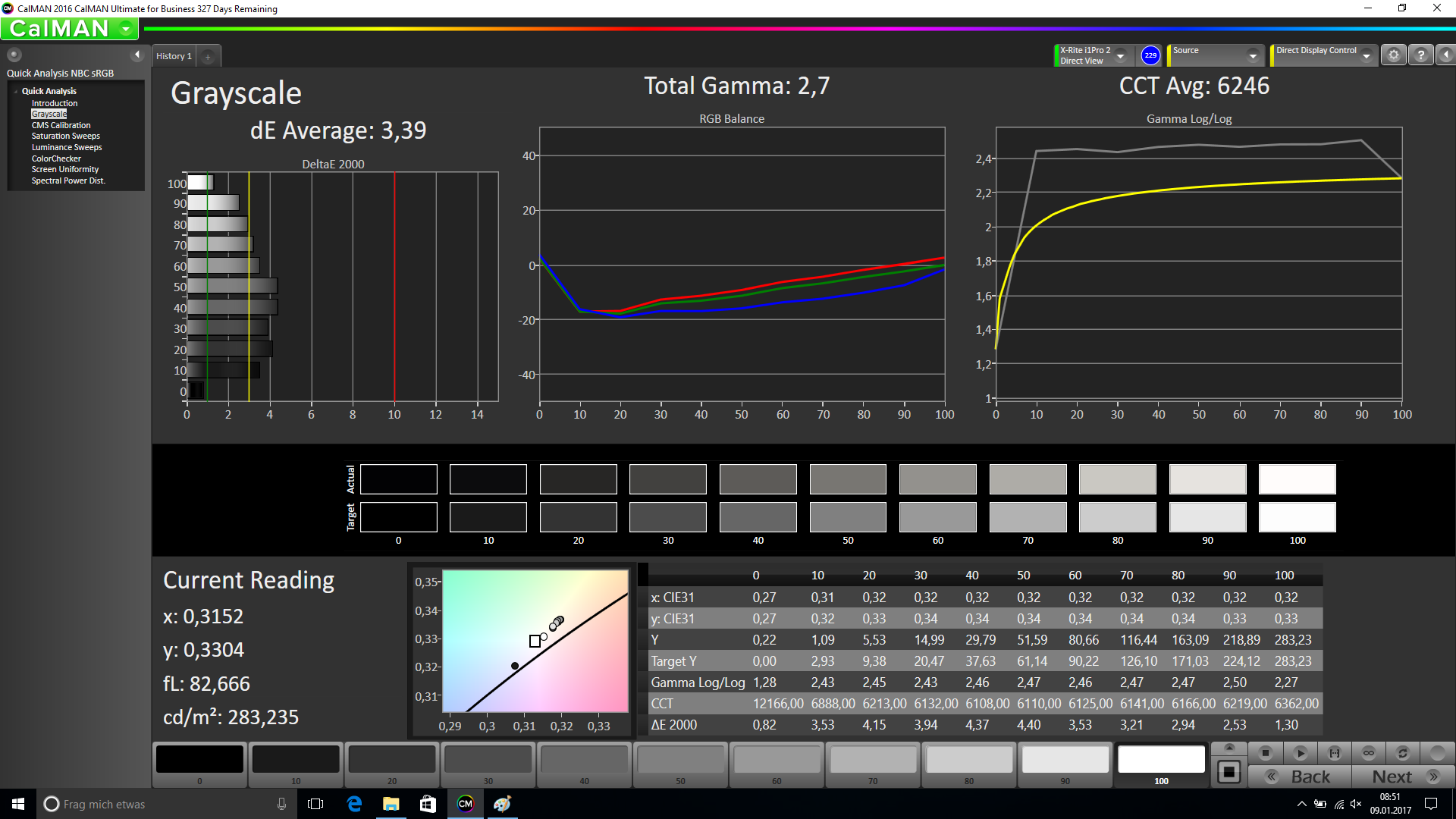

skala szarości (przed kalibracją)
skala szarości (przed kalibracją)
wierność kolorów (po kalibracji)
wierność kolorów (po kalibracji)
nasycenie kolorów (po kalibracji)
nasycenie kolorów (po kalibracji)

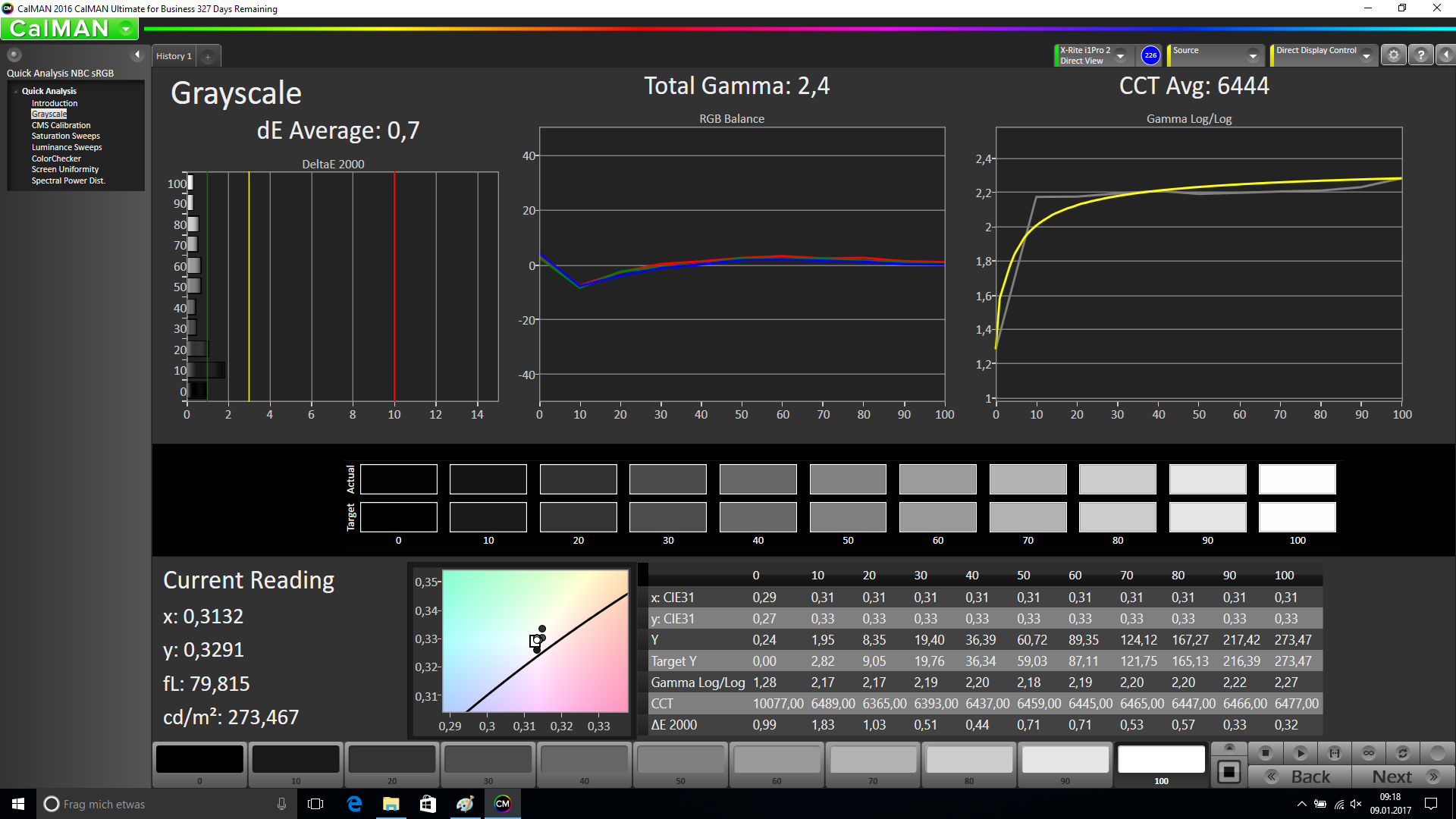

skala szarości (po kalibracji)
skala szarości (po kalibracji)

W omawianej matrycy nie występowało migotanie PWM. Uloty światła były bardzo niewielkie i widoczne tylko przy dolnej krawędzi ekranu (na załączonym zdjęciu są one wyolbrzymione).

Bardzo słabo przedstawia się niestety jakość kolorów. Matryca omawianego laptopa jest w stanie oddać 57% przestrzeni kolorów sRGB. Wierność kolorów jest natomiast nie najgorsza. W stanie fabrycznym średni błąd dE2000 dla kolorów miał wartość 4,65.

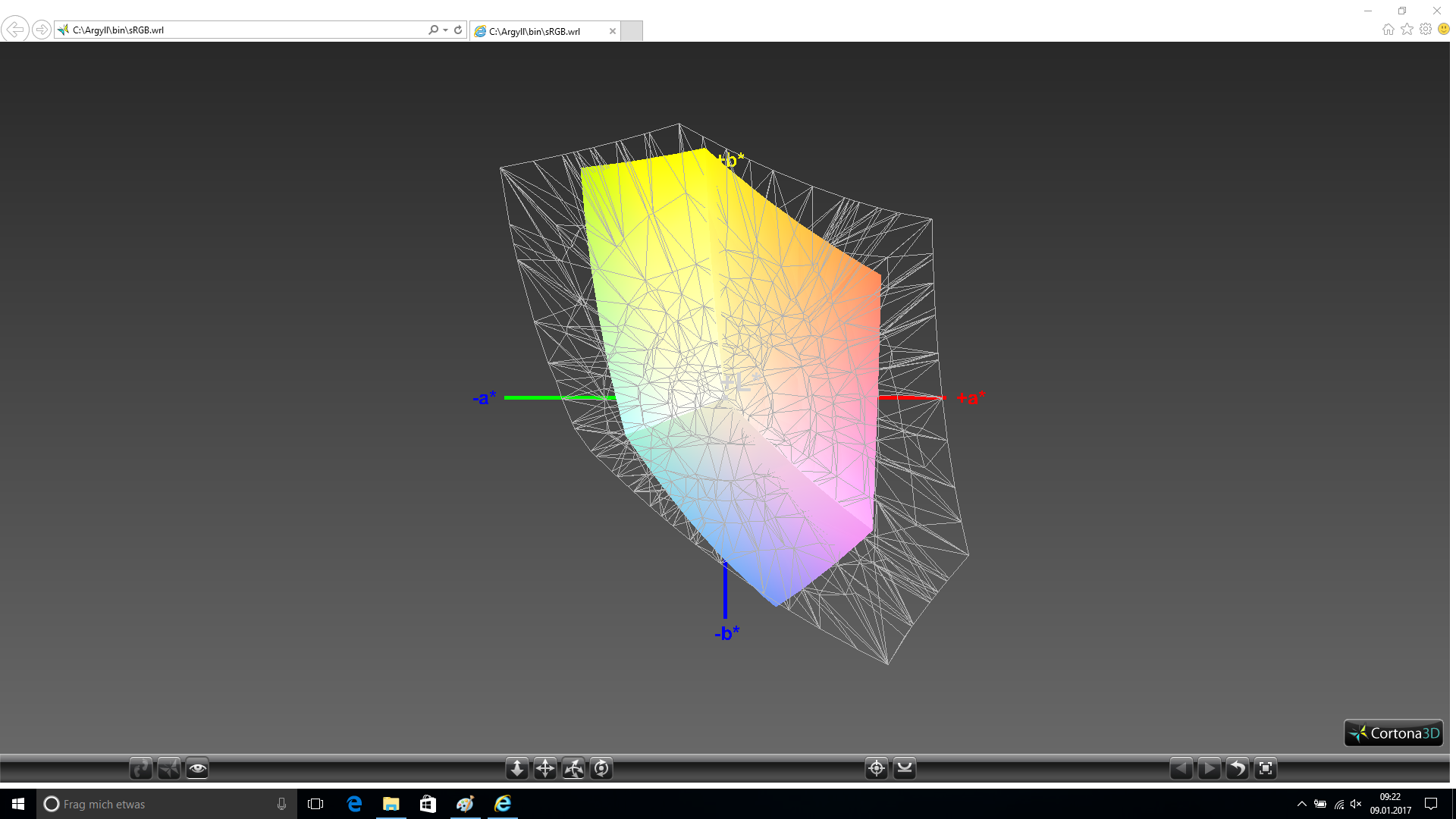

paleta barw matrycy FHD ThinkPada E570 a przestrzeń kolorów sRGB (siatka)
E570 a sRGB

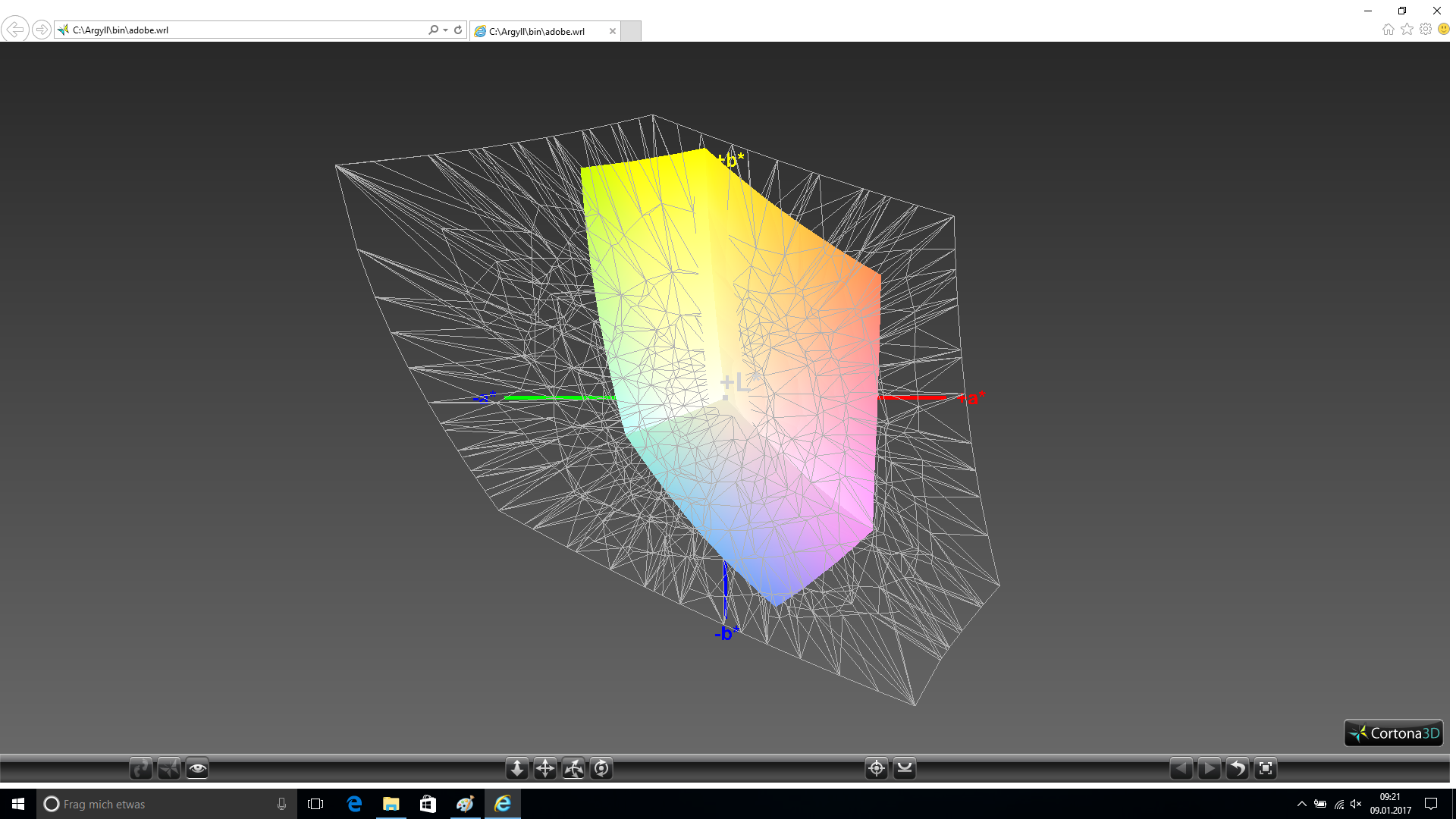

paleta barw matrycy FHD ThinkPada E570 a przestrzeń kolorów Adobe RGB (siatka)
E570 a aRGB

Do pracy na dworze matryca nie jest idealna. Mimo że luminancja nie jest niska, powinna przekraczać 300 cd/m² - wtedy byłoby super. Do pracy w cieniu jasność obrazu jest wystarczająca.

Display Response Times

Display response times show how fast the screen is able to change from one color to the next. Slow response times can lead to afterimages and can cause moving objects to appear blurry (ghosting). Gamers of fast-paced 3D titles should pay special attention to fast response times.

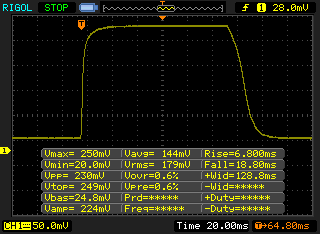

       Response Time Black to White
25.6 ms ... rise ↗ and fall ↘ combined↗ 6.8 ms rise
↘ 18.8 ms fall
The screen shows relatively slow response rates in our tests and may be too slow for gamers.
In comparison, all tested devices range from 0.1 (minimum) to 240 (maximum) ms. » 56 % of all devices are better.
This means that the measured response time is worse than the average of all tested devices (21.6 ms).

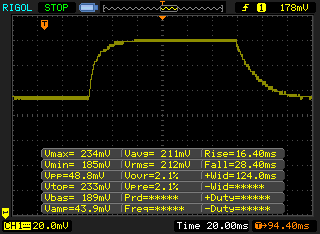

       Response Time 50% Grey to 80% Grey
44.8 ms ... rise ↗ and fall ↘ combined↗ 16.4 ms rise
↘ 28.4 ms fall
The screen shows slow response rates in our tests and will be unsatisfactory for gamers.
In comparison, all tested devices range from 0.2 (minimum) to 636 (maximum) ms. » 73 % of all devices are better.
This means that the measured response time is worse than the average of all tested devices (33.9 ms).

Screen Flickering / PWM (Pulse-Width Modulation)

To dim the screen, some notebooks will simply cycle the backlight on and off in rapid succession - a method called Pulse Width Modulation (PWM) . This cycling frequency should ideally be undetectable to the human eye. If said frequency is too low, users with sensitive eyes may experience strain or headaches or even notice the flickering altogether.
Screen flickering / PWM not detected

In comparison: 53 % of all tested devices do not use PWM to dim the display. If PWM was detected, an average of 18110 (minimum: 5 - maximum: 3846000) Hz was measured.

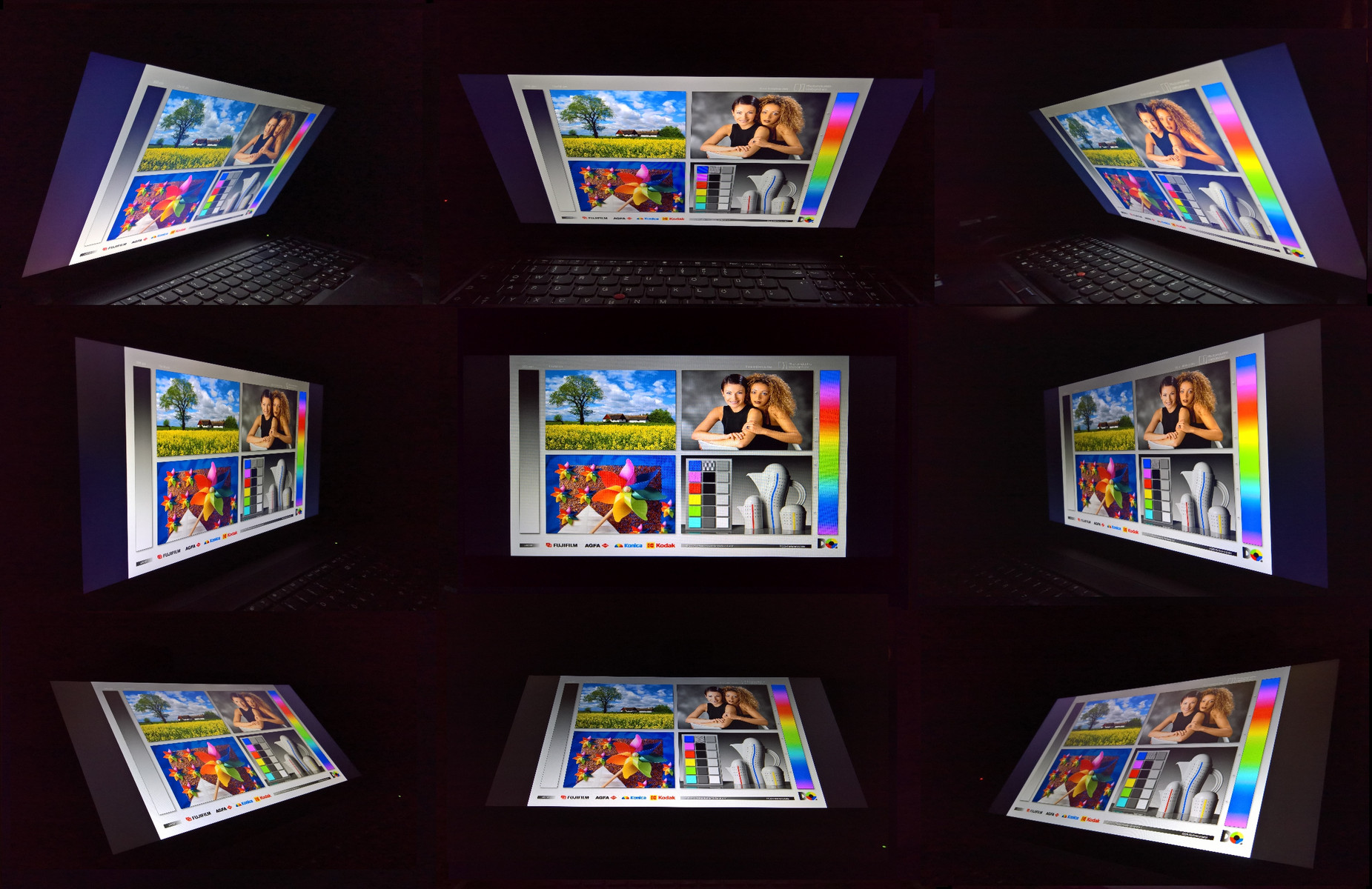

Kąty widzenia są szersze, niż w matrycach typu TN niskiej klasy. Kiedy patrzy się na ekran pod skosem z góry, pojawia się zaniebieszczenie obrazu, ale nie jest ono dramatyczne.

kąty widzenia
kąty widzenia

Osiągi

W serii E570 Lenovo oferuje procesory Core i5-7200U, Core i7-7500U, Core i3-7100U oraz Core i3-6006U. Ten ostatni jest według producenta dostępny w celu zapewnienia kompatybilności z systemem Windows 7. Poza wersją z procesorem Skylake wszystkie modele posiadają zintegrowany z procesorem układ grafiki HD 620 (w modelu z jednostką Skylake jest to HD 520). Lenovo oferuje także w omawianym laptopie dwie opcjonalne dodatkowe karty graficzne Nvidii, którymi są GeForce GTX 950M i GeForce 940MX.

Jeżeli chodzi o pamięć RAM, omawiany laptop ma dwa gniazda SO-DIMM na pamięć DDR4-2400 o efektywnym taktowaniu 2133 MHz. Lenovo oferuje fabrycznie do 16 GB RAM-u a maksymalnie można rozszerzyć tę pamięć do 32 GB.

Zastosowany w omawianym laptopie procesor Core i5-7200U ma TDP w wysokości 15 W, więc zalicza się do energooszczędnych CPU. Ma on zaimplementowane funkcje Hyper-Threading i Turbo Boost. Bazowe taktowanie wynosi 2,5 GHz a taktowanie maksymalne - 3,1 GHz.

W testach Cinebench procesor omawianego laptopa wykorzystywał w pełni swój potencjał wydajnościowy. W sprawdzianie renderowania wielowątkowego taktowanie przez cały czas wynosiło 3,1 GHz. ThinkPad E570 osiągnął niemal identyczny wynik, jak wyposażony w ten sam procesor Acer E5-575G. Przewaga nad wyposażonym w procesor i7-6500U ThinkPadem E560 wyniosła 8%.

Na zasilaniu akumulatorowym wydajność procesora nie ulega pogorszeniu.

Omawiany laptop był wyposażony w kartę grafiki GeForce GTX 950M. Jest ona oparta na architekturze Maxwell. Posiada 640 rdzeni CUDA i 2 GB pamięci VRAM GDDR5. Maksymalne taktowanie GPU wynosi 914 MHz. W testach 3DMark wyposażony w tę kartę E570 poradził sobie dużo lepiej nie tylko od ThinkPada E560 z kartą grafiki Radeon R7 M370, ale także od HP ProBooka 450 G4 z kartą GeForce 930MX.

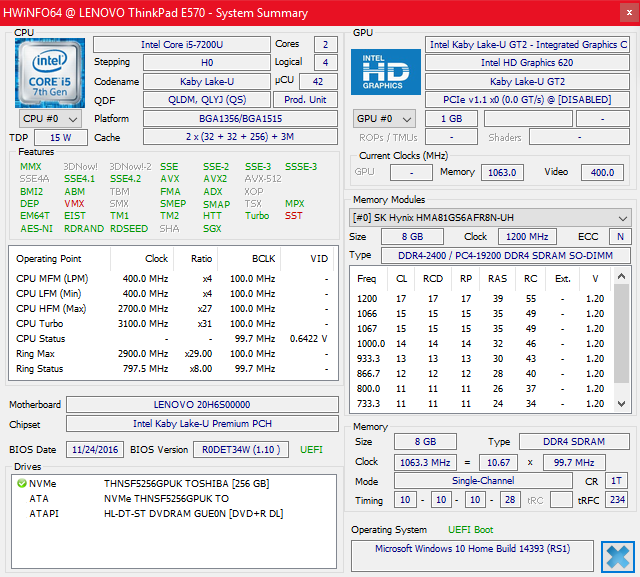

HWiNFO
HWiNFO

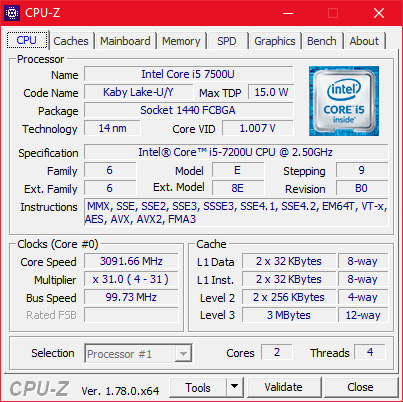

CPU-Z CPU
CPU-Z CPU

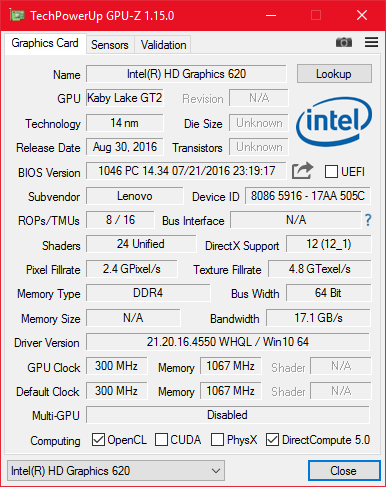

GPU-Z (Intel)
GPU-Z (Intel)

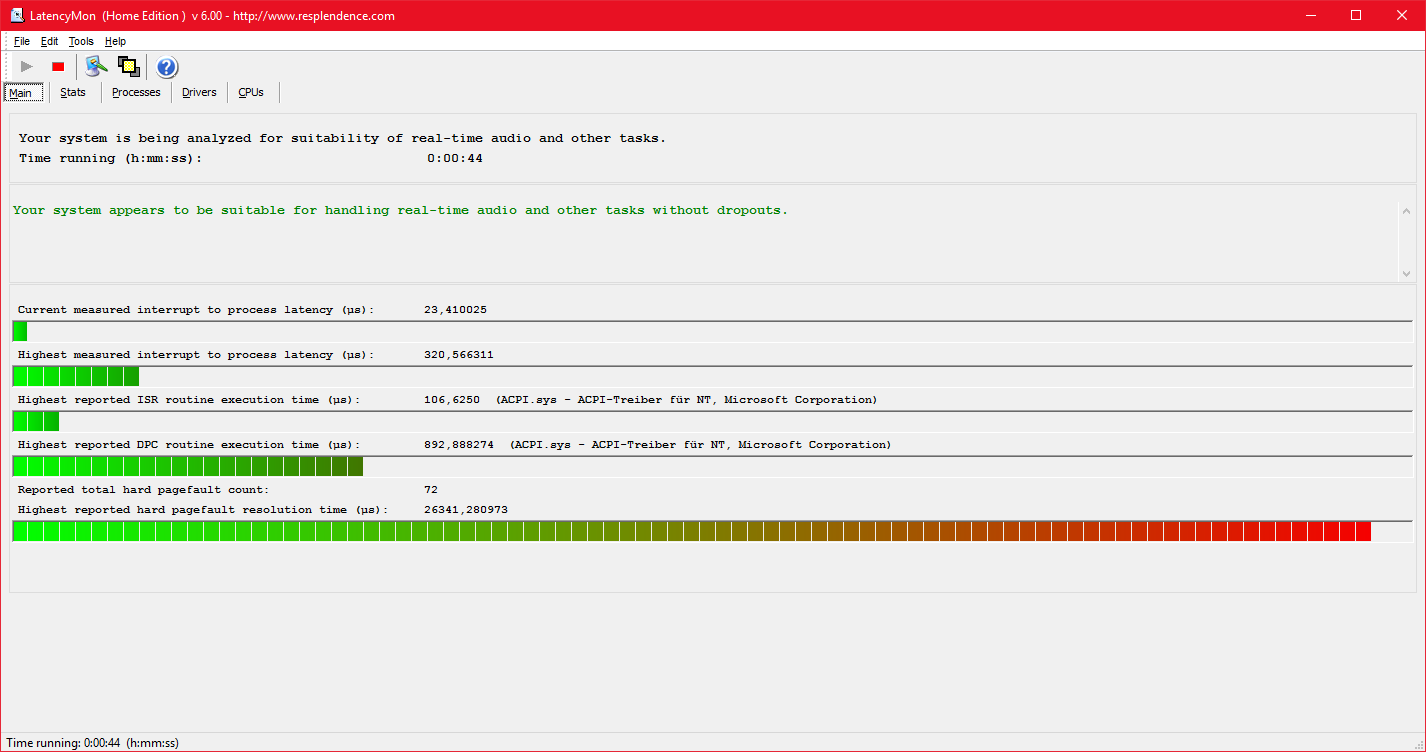

LatencyMon
LatencyMon
3DMark 11 Performance
4255 pkt.
3DMark Cloud Gate Standard Score
10297 pkt.
3DMark Fire Strike Score
3244 pkt.
Pomoc
PCMark 8 Home Score Accelerated v2
3550 pkt.
PCMark 8 Work Score Accelerated v2
4666 pkt.
Pomoc
Cinebench R15 OpenGL 64Bit
72.2 fps
Cinebench R15 CPU Multi 64Bit
330 Points
Cinebench R15 Ref. Match 64Bit
99.6 %
Cinebench R15 CPU Single 64Bit
129 Points
Pomoc
Cinebench R15
CPU Single 64Bit
Lenovo IdeaPad 510-15IKB 80SV0087GE
Intel Core i7-7500U
148 Points +15%
HP ProBook 450 G4 Y8B60EA
Intel Core i7-7500U
146 Points +13%
Lenovo ThinkPad E560 20EV000XPB
Intel Core i7-6500U
132 Points +2%
Acer Aspire E5-575G-549D
Intel Core i5-7200U
129 Points 0%
Lenovo ThinkPad E570-20H6S00000
Intel Core i5-7200U
129 Points
Dell Latitude 15-3570
Intel Core i5-6200U
116 Points -10%
CPU Multi 64Bit
HP ProBook 450 G4 Y8B60EA
Intel Core i7-7500U
355 Points +8%
Lenovo IdeaPad 510-15IKB 80SV0087GE
Intel Core i7-7500U
338 Points +2%
Acer Aspire E5-575G-549D
Intel Core i5-7200U
331 Points 0%
Lenovo ThinkPad E570-20H6S00000
Intel Core i5-7200U
330 Points
Lenovo ThinkPad E560 20EV000XPB
Intel Core i7-6500U
305 Points -8%
Dell Latitude 15-3570
Intel Core i5-6200U
290 Points -12%
PCMark 8
Home Score Accelerated v2
Lenovo IdeaPad 510-15IKB 80SV0087GE
GeForce 940MX, i7-7500U, Liteonit CV3-DE256
3778 Points +6%
Lenovo ThinkPad E570-20H6S00000
GeForce GTX 950M, i5-7200U, Toshiba THNSF5256GPUK
3550 Points
Dell Latitude 15-3570
HD Graphics 520, 6200U, Samsung CM871 MZNLF128HCHP
3337 Points -6%
HP ProBook 450 G4 Y8B60EA
GeForce 930MX, i7-7500U, SanDisk SD8SNAT256G1002
3163 Points -11%
Acer Aspire E5-575G-549D
GeForce GTX 950M, i5-7200U, Toshiba MQ01ABD100
3162 Points -11%
Work Score Accelerated v2
HP ProBook 450 G4 Y8B60EA
GeForce 930MX, i7-7500U, SanDisk SD8SNAT256G1002
4725 Points +1%
Lenovo ThinkPad E570-20H6S00000
GeForce GTX 950M, i5-7200U, Toshiba THNSF5256GPUK
4666 Points
Dell Latitude 15-3570
HD Graphics 520, 6200U, Samsung CM871 MZNLF128HCHP
4477 Points -4%
Acer Aspire E5-575G-549D
GeForce GTX 950M, i5-7200U, Toshiba MQ01ABD100
4047 Points -13%

W testowanym laptopie zastosowano dysk SSD pod PCIe mający pojemność 256 GB. Był to dysk Toshiba THNSF5256GPUK. Jest on znacznie szybszy od dysków wykorzystujących interfejs SATA 3. W teście AS SSD jego odczyt sekwencyjny był o 150% szybszy, niż odczyt sekwencyjny dysku Samsung CM871 z ThinkPada E560, zapis sekwencyjny - o 274% szybszy, niż w dysku starszego modelu, a odczyt 4K - o 113% szybszy.

Lenovo ThinkPad E570-20H6S00000
Toshiba THNSF5256GPUK
Lenovo ThinkPad E560 20EV000XPB
Samsung CM871 MZ7LF192HCGS
HP ProBook 450 G4 Y8B60EA
SanDisk SD8SNAT256G1002
Dell Latitude 15-3570
Samsung CM871 MZNLF128HCHP
Lenovo IdeaPad 510-15IKB 80SV0087GE
Liteonit CV3-DE256
AS SSD
-70%
-46%
-75%
-33%
Seq Read
1227
489.5
-60%
493.8
-60%
489.1
-60%
479.8
-61%
Seq Write
636
169.9
-73%
315.9
-50%
130
-80%
377.8
-41%
4K Read
37.12
17.46
-53%
17.96
-52%
17.25
-54%
32.4
-13%
4K Write
73.1
34.76
-52%
73.4
0%
21.57
-70%
59.7
-18%
4K-64 Read
654
84.6
-87%
137.1
-79%
81.8
-87%
345.5
-47%
4K-64 Write
232.5
33.68
-86%
195.5
-16%
19.37
-92%
203.7
-12%
Score Total
1578
305
-81%
607
-62%
267
-83%
951
-40%
Toshiba THNSF5256GPUK
Sequential Read: 1140 MB/s
Sequential Write: 468.1 MB/s
512K Read: 759 MB/s
512K Write: 414 MB/s
4K Read: 34.3 MB/s
4K Write: 123.4 MB/s
4K QD32 Read: 530 MB/s
4K QD32 Write: 319.2 MB/s
3DMark 11 - 1280x720 Performance GPU
Acer Aspire E5-575G-549D
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
4251 Points 0%
Lenovo ThinkPad E570-20H6S00000
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
4243 Points
Lenovo ThinkPad E560 20EV000XPB
AMD Radeon R7 M370, Intel Core i7-6500U
2524 Points -41%
Lenovo IdeaPad 510-15IKB 80SV0087GE
NVIDIA GeForce 940MX, Intel Core i7-7500U
2436 Points -43%
HP ProBook 450 G4 Y8B60EA
NVIDIA GeForce 930MX, Intel Core i7-7500U
2092 Points -51%
Dell Latitude 15-3570
Intel HD Graphics 520, Intel Core i5-6200U
1273 Points -70%
3DMark
1280x720 Cloud Gate Standard Graphics
Acer Aspire E5-575G-549D
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
22439 Points +3%
Lenovo ThinkPad E570-20H6S00000
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
21835 Points
Lenovo ThinkPad E560 20EV000XPB
AMD Radeon R7 M370, Intel Core i7-6500U
10364 Points -53%
HP ProBook 450 G4 Y8B60EA
NVIDIA GeForce 930MX, Intel Core i7-7500U
9122 Points -58%
Dell Latitude 15-3570
Intel HD Graphics 520, Intel Core i5-6200U
5909 Points -73%
1920x1080 Fire Strike Graphics
Acer Aspire E5-575G-549D
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
3574 Points +1%
Lenovo ThinkPad E570-20H6S00000
NVIDIA GeForce GTX 950M, Intel Core i5-7200U
3545 Points
Lenovo ThinkPad E560 20EV000XPB
AMD Radeon R7 M370, Intel Core i7-6500U
1693 Points -52%
HP ProBook 450 G4 Y8B60EA
NVIDIA GeForce 930MX, Intel Core i7-7500U
1637 Points -54%

Testy gier

Mimo że E570 jest zasadniczo laptopem biznesowym, karta graficzna GTX 950M, którą posiada, jest stosunkowo wydajna i umożliwia zagranie w wiele nowych gier. W przypadku najbardziej omawiających tytułów nie da się oczywiście grać na najwyższych ustawieniach, ale dla starszych tytułów jest to możliwe.

low med. high ultra
BioShock Infinite (2013) 138.1 95.4 86.8 35.66
Company of Heroes 2 (2013) 47.25 40.03 27.41 16.89
Rise of the Tomb Raider (2016) 71.4 40.32 21.2

Wpływ na otoczenie

Hałas

Podczas pracy bez obciążenia wentylator był nieaktywny. I tak właśnie powinno być. Pod obciążeniem wentylator działał, ale natężenie generowanego przez niego hałasu nie było uciążliwe. Tonacja wytwarzanego szumu nie jest wysoka. Wentylator nie zmieniał prędkości obrotowej w sposób pulsujący.

Hałas

luz
29 / 29 / 29 dB
obciążenie
34.3 / 40.1 dB
  red to green bar


30 dB
cichy
40 dB(A)
słyszalny
50 dB(A)
irytujący

min: dark, med: mid, max: light   Audix TM1, Arta (odległość 15 cm)   environment noise: 29 dB(A)
temperatury podzespołów pod pełnym obciążeniem
temperatury podzespołów pod pełnym obciążeniem

Temperatury

W teście bez obciążenia omawiany laptop był chłodny. W teście pełnego obciążenia obudowa nagrzała się miejscami dość znacząco - na spodzie zmierzono ponad 49°C.

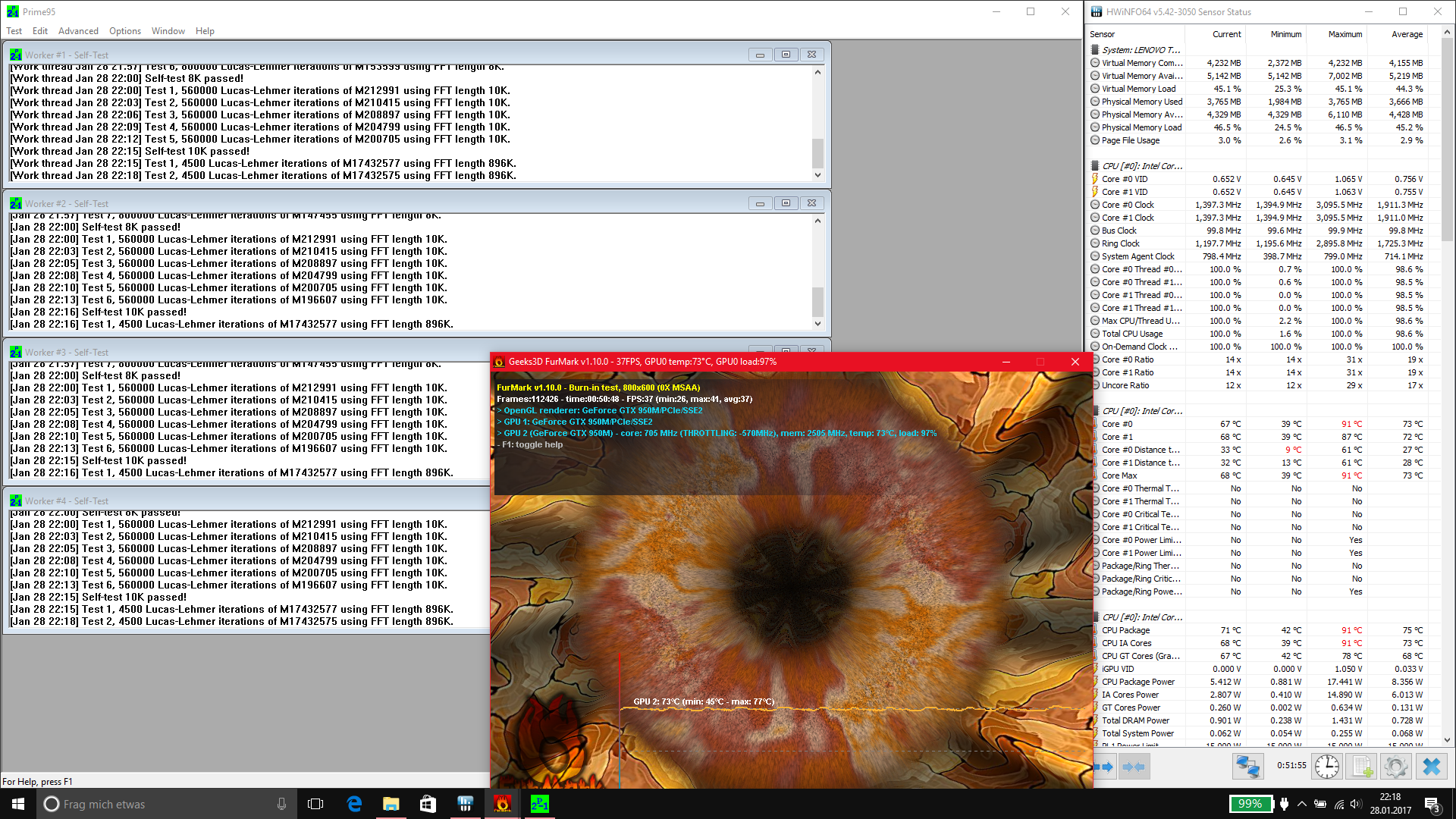

W teście aplikacji Prime95 i FurMark taktowanie CPU wynosiło 3,1 GHz, ale dość szybko spadło do 2,8 GHz. Po około 15 minutach temperatura procesora osiągnęła 91°C, tj. najwyższą wartość w tym teście. W tym momencie nastąpiło duże zbicie taktowania (do 1,4 GHz). Po spadku temperatury CPU do około 65°C (przy obniżonym cały czas taktowaniu) nastąpił czasowy wzrost taktowania do 3,1 GHz i takie taktowanie było utrzymywane do momentu, gdy temperatura CPU znów wzrosła do 91°C. Wtedy po raz kolejny nastąpił spadek taktowania procesora do 1,4 GHz. Ten schemat powtarzał się w czasie godzinnego testu wielokrotnie. Także taktowanie GPU było obniżone przy ekstremalnym obciążeniu. Krótko po rozpoczęciu testu spadło do około 700 MHz (dla przypomnienia: maksymalna wartość to 915 MHz).

w stresie
 38.5 °C41.7 °C25.1 °C
 41.5 °C46.6 °C24.8 °C
 26.8 °C35.3 °C21.1 °C
maks. w ogóle: 46.6 °C
średnia: 33.5 °C
23.5 °C39.7 °C34 °C
24.5 °C49.1 °C41.1 °C
22 °C33 °C32.1 °C
maks. w ogóle: 49.1 °C
średnia: 33.2 °C
zasilacz  40.9 °C | temperatura otoczenia 19.8 °C | Fluke 62 Max
(±) The average temperature for the upper side under maximal load is 33.5 °C / 92 F, compared to the average of 31.2 °C / 88 F for the devices in the class Multimedia.
(-) The maximum temperature on the upper side is 46.6 °C / 116 F, compared to the average of 36.9 °C / 98 F, ranging from 21.1 to 71 °C for the class Multimedia.
(-) The bottom heats up to a maximum of 49.1 °C / 120 F, compared to the average of 39.1 °C / 102 F
(+) In idle usage, the average temperature for the upper side is 23.1 °C / 74 F, compared to the device average of 31.2 °C / 88 F.
(+) The palmrests and touchpad are reaching skin temperature as a maximum (35.3 °C / 95.5 F) and are therefore not hot.
(-) The average temperature of the palmrest area of similar devices was 28.8 °C / 83.8 F (-6.5 °C / -11.7 F).

Głośniki

Głośniki JBL znajdują się za klawiaturą. Głośność maksymalna reprodukowanego przez nie dźwięku jest dość duża. Po jej ustawieniu nie występują nieczystości. Wadą głośników omawianego laptopa jest to, że nie odtwarzają one tonów niskich. Nadają się do obejrzenia filmu podczas jakiegoś wyjazdu, ale by uzyskać dobrą jakość dźwięku, trzeba podłączyć słuchawki lub zestaw zewnętrzny.

Wydajność akumulatora

Testowany ThinkPad E570 był wyposażony w akumulator o pojemności 41 Wh, który nieco podnosi tył laptopa (jest do niego doczepiany od zewnątrz). Lenovo oferuje też do tego notebooka akumulator o pojemności 32 Wh, który prawdopodobnie nie wystaje poza obrys obudowy.

Pojemność nawet większego akumulatora jest nieduża, więc można by sądzić, że czasy pracy nie będą szczególnie długie. Tymczasem w teście symulującym korzystanie z internetu przez Wi-Fi ThinkPad E570 działał 7 godzin i 42 minuty, co jest dość dobrym wynikiem. Dysponujący akumulatorem o pojemności 65 Wh Dell Latitude 3570 pracował w tym teście o 17% dłużej.

Pobór mocy
wyłączony / stan wstrzymaniadarklight 0.4 / 0.48 W
luzdarkmidlight 2.8 / 6.3 / 6.9 W
obciążenie midlight 51.6 / 69.7 W
 color bar
Legenda: min: dark, med: mid, max: light        Metrahit Energy
Currently we use the Metrahit Energy, a professional single phase power quality and energy measurement digital multimeter, for our measurements. Find out more about it here. All of our test methods can be found here.
Wydajność akumulatora
luz
14h 43min
WiFi Websurfing (Edge)
7h 42min
obciążenie
2h 9min
Lenovo ThinkPad E570-20H6S00000
i5-7200U, GeForce GTX 950M, 41 Wh
Lenovo ThinkPad E560 20EV000XPB
6500U, Radeon R7 M370, 48 Wh
HP ProBook 450 G4 Y8B60EA
i7-7500U, GeForce 930MX, 45 Wh
Dell Latitude 15-3570
6200U, HD Graphics 520, 65 Wh
Acer Aspire E5-575G-549D
i5-7200U, GeForce GTX 950M, 62 Wh
Lenovo IdeaPad 510-15IKB 80SV0087GE
i7-7500U, GeForce 940MX, 30 Wh
Czasy pracy
-11%
-3%
18%
-19%
-40%
Reader / Idle
883
789
-11%
746
-16%
1024
16%
767
-13%
WiFi v1.3
462
513
11%
542
17%
451
-2%
275
-40%
Load
129
123
-5%
157
22%
75
-42%
WiFi
331
H.264
460

Za

+ wygodna klawiatura
+ niezła matryca
+ prawie zawsze cichy
+ relatywnie wydajna karta grafiki (jak na laptop biznesowy)
+ dobry dostęp do podzespołów
+ ponadprzeciętne głośniki

Przeciw

- słaba jakość pokrywy ekranu
- złe rozmieszczenie złączy
- throttling pod pełnym obciążeniem
- brak USB typu C (w testowanym egzemplarzu)

Podsumowanie

E570 to jeden z pierwszych ThinkPadów z procesorem Kaby Lake, które pojawiły się na rynku. Jego istotną zaletą jest wygodna klawiatura. Matryca Full HD nie jest zła, ale ma zdecydowanie wąską paletę barw. Dość dobre głośniiki i całkiem wydajna (jak na model biznesowy) karta grafiki zbliżają ten model do laptopa multimedialnego. Trzeba też docenić to, że podczas pracy bez obciążenia i z niewielkim obciążeniem ThinkPad E570 jest cichy i chłodny.

Jeżeli chodzi o wady, poczesne miejsce wśród nich zajmuje złe rozlokowanie złączy zewnętrznych. Pod pełnym obciążeniem występuje znaczny throttling procesora i karty grafiki. Trzecim istotnym mankamentem jest obudowa. Szczególnie pokrywa ekranu nie imponuje ani sztywnością, ani spasowaniem.

Please share our article, every link counts!
> laptopy testy i recenzje notebooki > Laptopy > Recenzja Lenovo ThinkPad E570 (FHD, GTX 950M)
Benjamin Herzig (Update: 2017-12-19)
