Modder buduje laptopa Framework z klawiaturą mechaniczną i jest to całkowicie aluminiowy sprzęt prosto z lat 90-tych
Flurples, twórca YouTube znany z szczególnej przeklętej kartonowej klawiatury która brzmi zdumiewająco dobrze, powraca do gry z absurdalnymi modami, z tą różnicą, że tym razem skutecznie przebudował całego laptopa w dążeniu do lepszych wrażeń z pisania. Flurples rozpoczął to, co nazwał projektem Campus Laptop jako zwykły stary Framework 13, którego klawiatura zapewniała całkowicie rozczarowujące wrażenia i dźwięk podczas pisania w porównaniu do samodzielnej klawiatury mechanicznej.

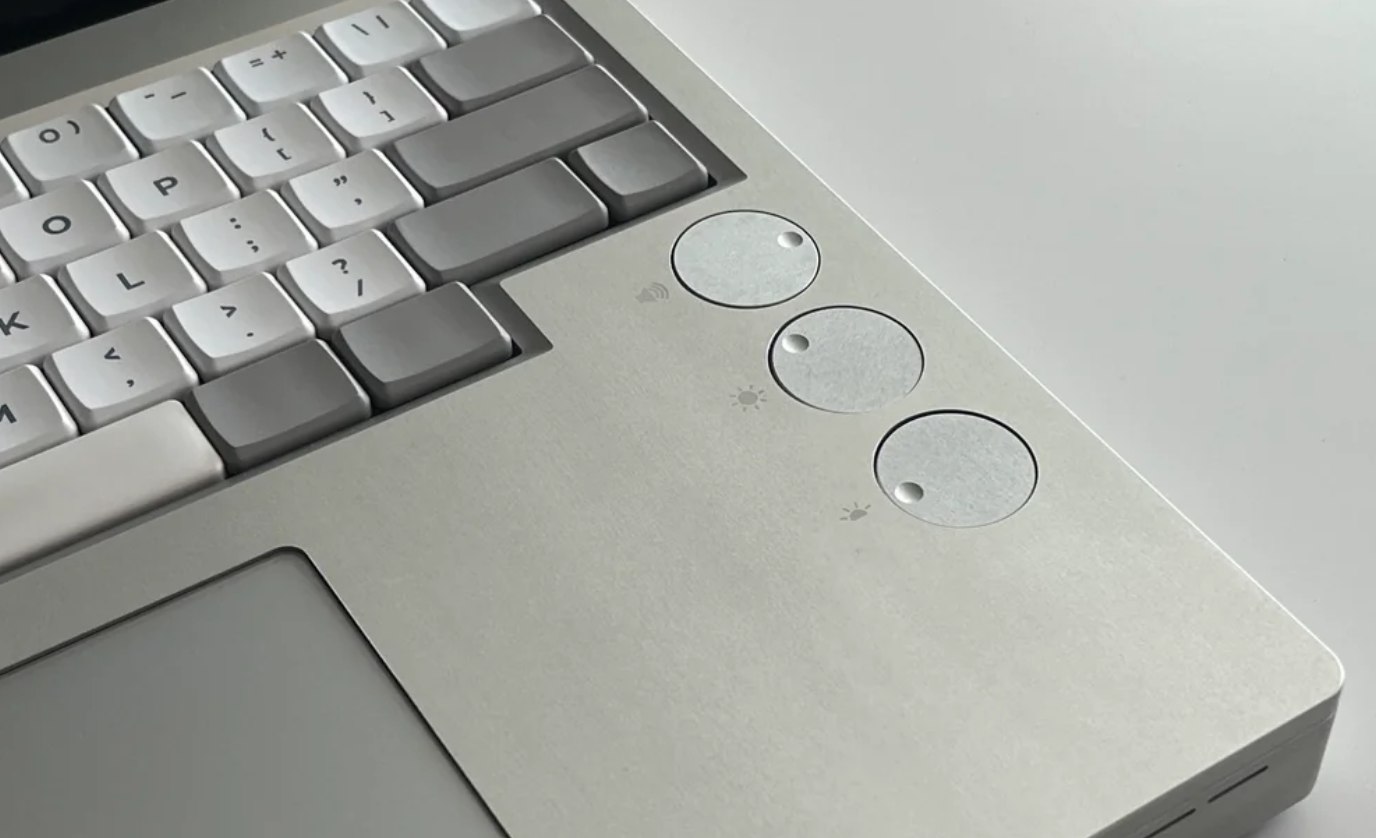

Aby rozwiązać ten problem, modder dokonał inżynierii odwrotnej obudowy Framework 13, przeprojektował całą dolną obudowę, replikując wszystkie oryginalne elementy montażowe dla wszystkiego, od płyty głównej i baterii po zawiasy i gładzik. Oczywiście dolna obudowa musiała również wspierać montaż klawiatury, która ostatecznie została zamontowana w górnej połowie dolnej obudowy za pomocą uszczelki montowanej od góry. Oprócz niskoprofilowej klawiatury mechanicznej dodanej do laptopa Framework, Flurples zaprojektował miejsce i punkty montażowe dla programowalnych enkoderów obrotowych. Musiał również przeprojektować górną obudowę i punkty mocowania zawiasów, aby pomieścić znacznie grubszą dolną obudowę.
Części zostały wydrukowane w 3D, aby potwierdzić właściwe dopasowanie i wykończenie, ale ostatecznie, z wyjątkiem ramki wyświetlacza, wszystkie końcowe części zostały wykonane z aluminium ciętego CNC, nadając projektowi raczej ekskluzywny wygląd.
Zintegrowana klawiatura mechaniczna

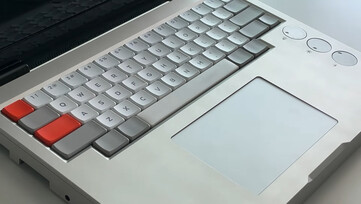

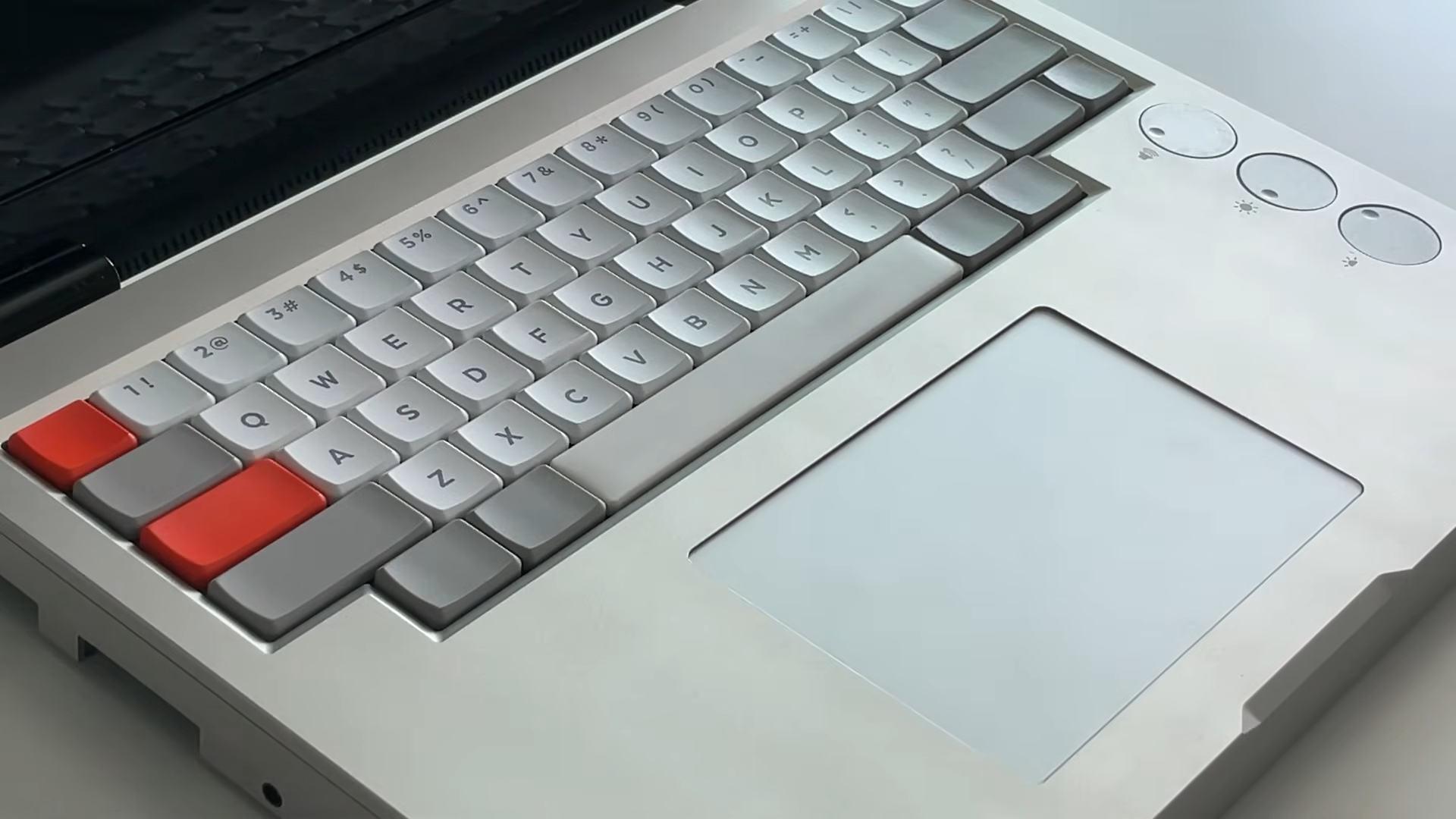

Mechaniczna klawiatura użyta do modyfikacji Framework Laptop to w pełni niestandardowa konstrukcja w kompaktowym układzie 60% HHKB - zapożyczona z klawiatur takich jak HHKB Hybrid Type-S, która kosztuje 259 USD na Amazon. Wykorzystuje ona przełączniki dotykowe Kailh Choc Sunset i nakładki na klawisze o profilu MBK, a także obsługuje trzy obrotowe enkodery, a niestandardowy wewnętrzny koncentrator USB łączy klawiaturę z płytą główną. Koncentrator USB zajmuje przestrzeń pierwotnie wykorzystywaną przez jedną z kart rozszerzeń USB-C laptopa Framework Laptop 13, ale Flurples sprytnie wykorzystał to, integrując gniazdo rozszerzeń microSD, port HDMI i port USB w koncentratorze. Oznacza to, że laptop Campus nadal zajmuje taką samą powierzchnię jak oryginalna wersja, pomimo całego dodatkowego sprzętu i nowego, masywnego projektu. Niestety, ostatecznie złożoność konstrukcji koncentratora USB oznaczała, że nie był on w stanie uzyskać takiej funkcjonalności.
Sama klawiatura nie jest hot-swap, a przełączniki są wlutowane na miejscu, co prawdopodobnie zostało zrobione w celu zaoszczędzenia miejsca, ponieważ gniazda hot-swap dodają trochę grubości z tyłu PCB. Klawiatury lutowane są również generalnie bardziej niezawodne niż ich odpowiedniki hot-swap, więc mogło to być również brane pod uwagę.
Sama klawiatura posiada niestandardowe oprogramowanie układowe QMK, które sprawia, że klawiatura jest wysoce konfigurowalna. Chociaż nie posiada ona wymyślnych funkcji efektu Halla, takich jak Keychron K4 HE, którą niedawno recenzowaliśmy, to umożliwia zaawansowane opcje konfiguracji. Funkcje takie jak wiele programowalnych warstw, modów wiersza głównego, mod tap i tap dance, na przykład, mogą pomóc rozszerzyć funkcjonalność mniejszych układów, takich jak HHKB.

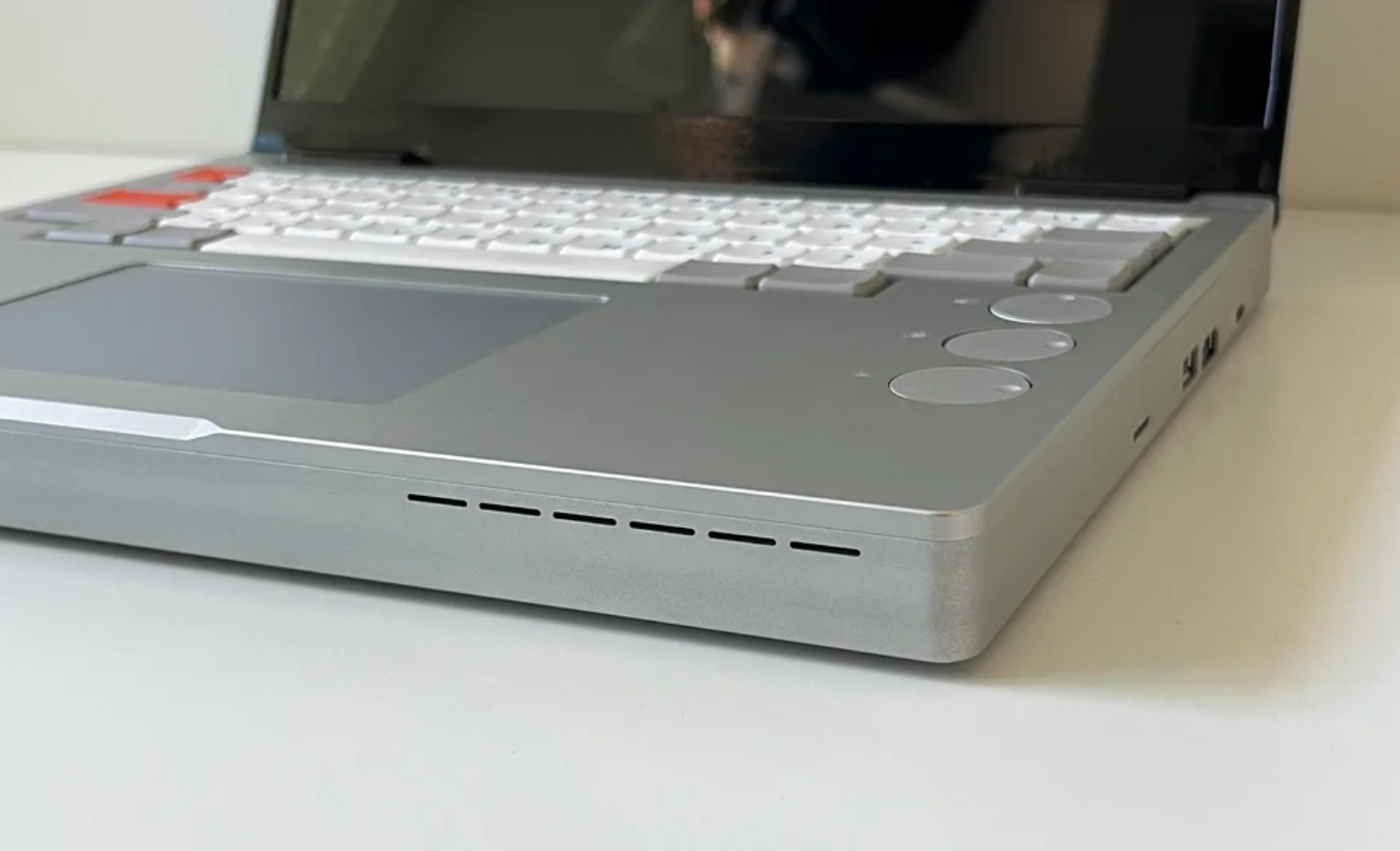

Istnieje wiele innych niuansów omówionych w filmie Flurples na YouTube dokumentującym projekt i budowę, więc proszę obejrzeć poniższy film, aby dowiedzieć się więcej. Wystarczy jednak powiedzieć, że Flurples otrzymał szokująco czystego, aczkolwiek grubego Framework Laptop 13 ze znacznym ulepszeniem dźwięku i odczuć podczas pisania, zgodnie z jego własną recenzją.
