Ten niedrogi teleskop DIY z nadrukiem 3D mieści się w kieszeni kurtki
Osobisty projekt udostępniony pod adresem https://lucassifoni.info/blog/miniscope-tiny-telescope/ przez programistę i hobbystę Lucasa Sifoniego z 18 listopada 2025 r. dokumentuje projektowanie i testowanie bardzo kompaktowego, w pełni funkcjonalnego teleskopu Dobsona, który został zbudowany z myślą o przenośności jako głównym ograniczeniu.

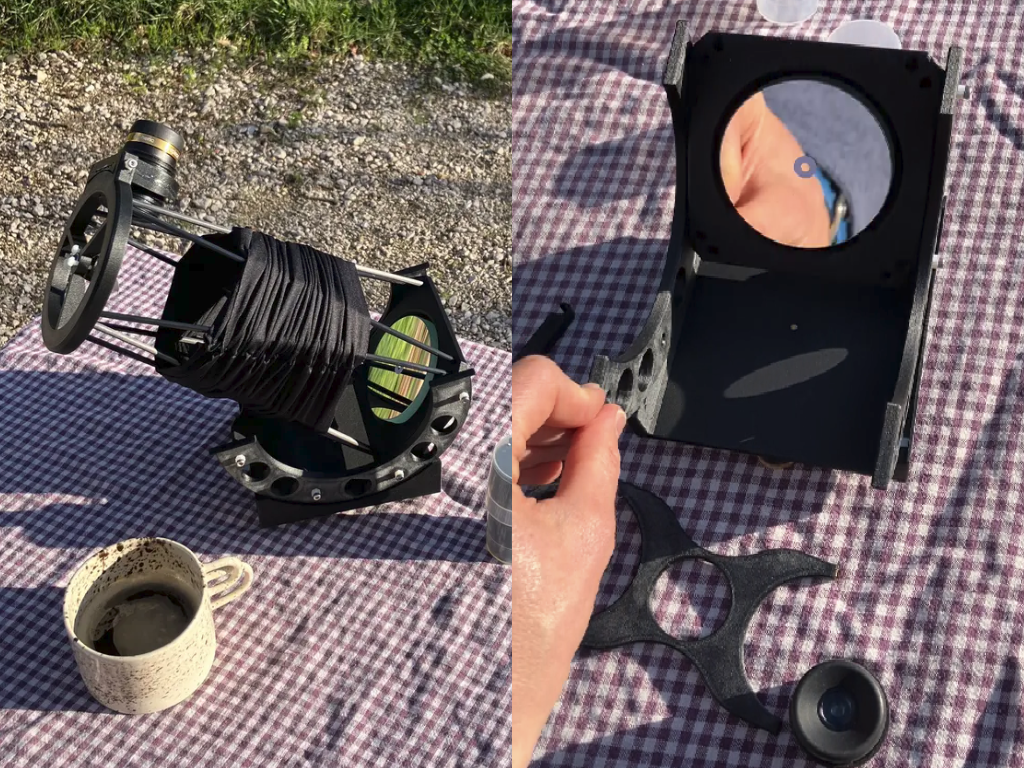

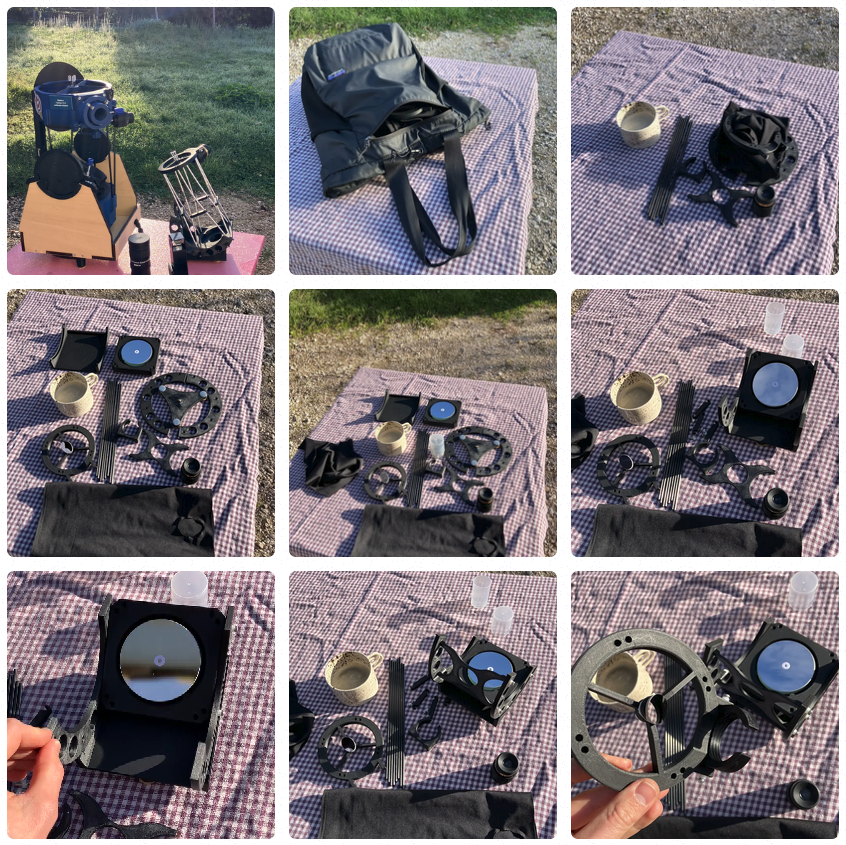

Zgodnie z notatkami dotyczącymi projektu, teleskop teleskop został zaprojektowany tak, aby zmieścić się w wewnętrznej kieszeni kurtki, z wyjątkiem prętów węglowych - co i tak jest imponujące. Konstrukcja opiera się na 76-milimetrowym zwierciadle parabolicznym o ogniskowej 300 mm, które staje się częścią szybkiego układu optycznego f/4. Sama konstrukcja została w całości wydrukowana w 3D, przy użyciu włókna węglowego PETG dla zwiększenia sztywności, przy jednoczesnym zachowaniu niskiej masy całkowitej.
Konstrukcja mechaniczna jest zgodna z klasycznymi zasadami Dobsona - priorytetem jest równowaga, płynny ruch i prostota. Ruchy wysokości i azymutu (zmiany kierunku poziomego obiektu) opierają się głównie na improwizowanych podkładkach teflonowych wykonanych z nóżek meblowych UHMW lub HDPE, które są następnie łączone z gumowym podkładem. Pręty węglowe są używane do wsparcia strukturalnego i celowo wymuszone w lekki łuk, aby zablokować zespół w miejscu. Nylonowe śruby służą do kolimacji zarówno lustra głównego, jak i wtórnego, a magnesy utrzymują lustro wtórne w odpowiedniej pozycji.
Jeśli chodzi o ustawianie ostrości, jest ono obsługiwane przez oparty na tarciu uchwyt okularu. Okular wsuwa się bezpośrednio w nadrukowaną tubę i jest utrzymywany na miejscu dzięki plastikowemu zgięciu, co eliminuje potrzebę stosowania jakiegokolwiek dodatkowego sprzętu. Lekka osłona z lycry służy zarówno do blokowania światła rozproszonego, jak i spowalniania tworzenia się rosy na lustrach.

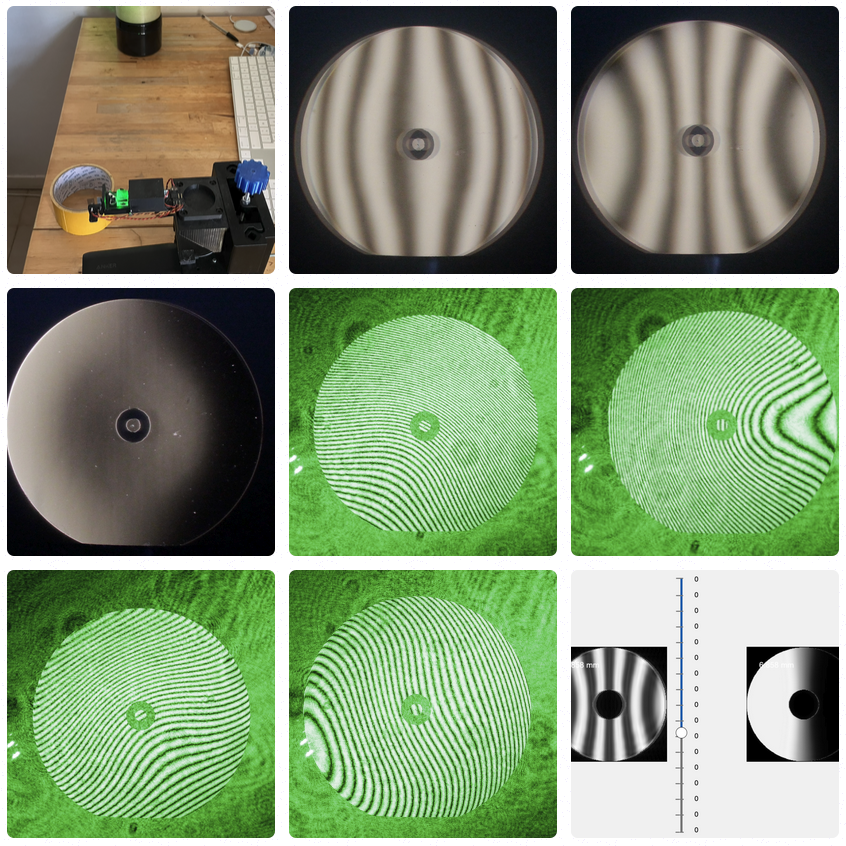

Testy optyczne pokazane na zrzutach ekranu obejmują interferogramy i testy gwiazdowe przeprowadzone przed i po refiguracji lustra. Wstępne wyniki pokazują, że lustro było znacznie nadmiernie skorygowane po wyjęciu z pudełka, co jest dość powszechnym problemem w przypadku niedrogich luster sferycznych. Po przeprojektowaniu konstruktor odnotował jednak poprawę symetrii gwiazd i użyteczną wydajność przy około 0,9 Strehla (co oznacza, że zapewnia około 90% maksymalnej ostrości, jaką mogłoby osiągnąć teoretycznie idealne lustro o tym samym rozmiarze), choć mały rozmiar lustra ogranicza rozdzielczość.
W dokumentacji projektu wyraźnie zaznaczono, że choć teleskop nie konkuruje z większymi instrumentami komercyjnymi, to jest on naprawdę użytecznym urządzeniem optycznym w niezwykle małej skali. Pliki 3D są publicznie dostępne, wraz z uwagami dotyczącymi montażu i wynikami testów optycznych, na wypadek gdyby byli Państwo zainteresowani powieleniem lub modyfikacją projektu.
