Pi-Ener-lite: Kompaktowe rozwiązanie UPS dla Raspberry Pi wykorzystujące baterię typu 18650

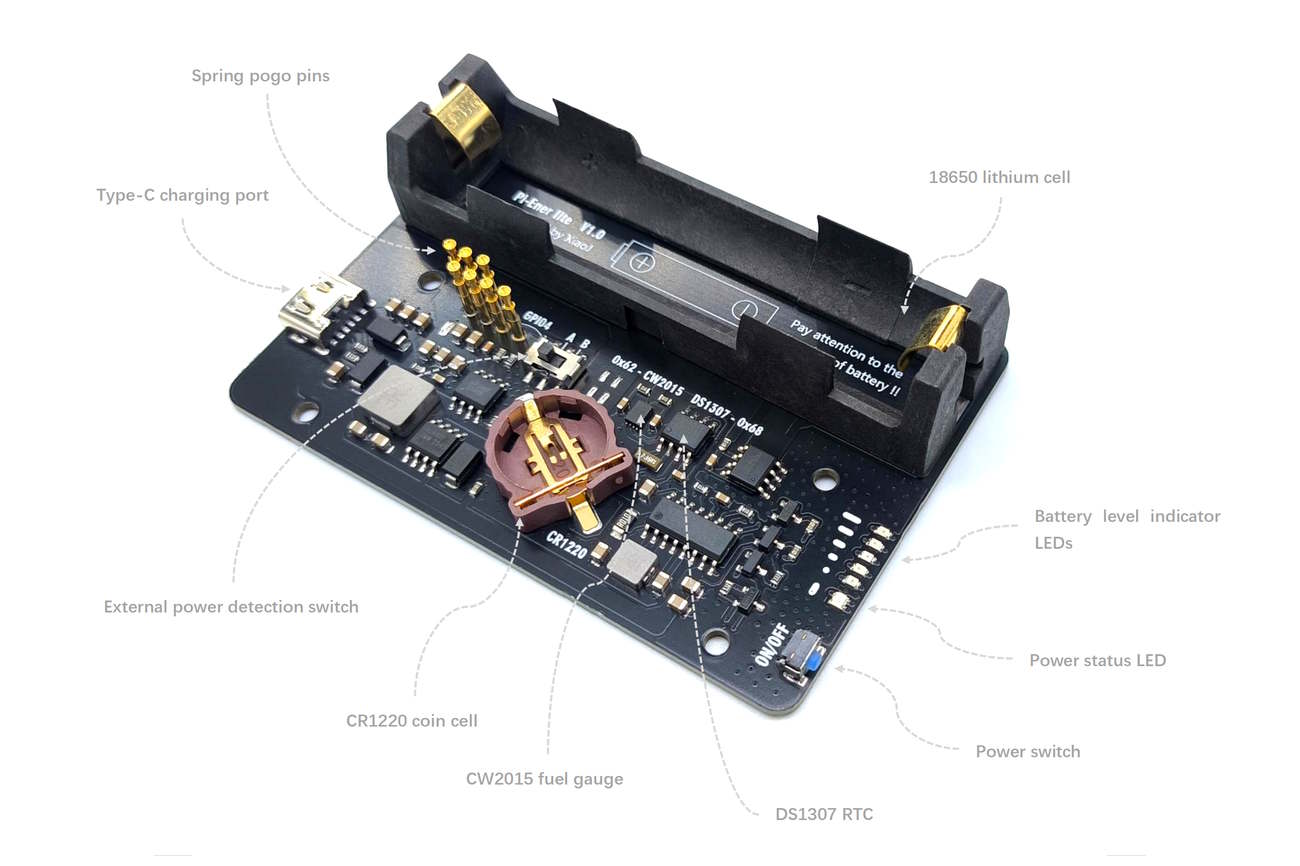

Komputery jednopłytkowe – zwłaszcza modele Raspberry Pi – charakteryzują się niezwykłą wszechstronnością, obsługując szeroki zakres zadań, od strumieniowego przesyłania multimediów w domu po rejestrowanie danych z czujników i sterowanie siłownikami. W zastosowaniach o krytycznym znaczeniu kluczowe znaczenie ma jednak zapewnienie ciągłości działania podczas spadków napięcia lub całkowitych przerw w dostawie prądu. Urządzenie Pi-Ener-lite, dostępne obecnie na platformie Tindie w cenie 35 dolarów, stanowi kompaktowy zasilacz awaryjny (UPS) dostosowany specjalnie do płyt Raspberry Pi Zero.

Kluczową zaletą tej konstrukcji jest wykorzystanie standardowego akumulatora litowo-jonowego typu 18650. Chociaż akumulatory 18650 są mniej powszechne niż standardowe baterie AA, są one szeroko dostępne w ofercie różnych marek. W zestawie nie ma ani akumulatora 18650, ani wymaganej baterii pastylkowej CR1220. Bateria CR1220 zasila wbudowany zegar czasu rzeczywistego (RTC) DS1307, zapewniając, że Raspberry Pi Zero zachowuje dokładne metadane dotyczące czasu nawet po całkowitym wyłączeniu i ponownym włączeniu zasilania — jest to kluczowa funkcja dla plików dziennika i pomiarów naukowych.

Czas pracy baterii zależy oczywiście od obciążenia systemu, pojemności ogniwa oraz sprawności przetwornicy podwyższającej napięcie (z 3,7 V do 5 V). Jako wartość odniesienia można przyjąć, że ogniwo o pojemności 12 Wh (3200 mAh przy napięciu 3,7 V), zasilające obciążenie o mocy 1 W, zapewnia około 11 godzin pracy. Płytka obsługuje jednoczesne ładowanie i rozładowywanie (przesyłanie mocy) oraz łączy się bezpośrednio z Pi Zero za pomocą styków pogo, które obsługują zarówno przekazywanie mocy, jak i komunikację danych. Wbudowane diody LED zapewniają szybką wizualną informację zwrotną na temat aktualnego poziomu naładowania akumulatora oraz stanu pracy.
