Tiny PS5 Redux: 60% mniejsza, 6-litrowa konsola PlayStation 5, którą można zbudować samemu i która działa chłodniej niż oryginał
Podążając za rosnącą falą moddingu PlayStation, od minimalistycznych BoxPlate'ów Devyna Johnstona BoxPlates, które nadają konsoli Sony bardziej elegancki, horyzontalny wygląddo Zac Builds chłodzonego cieczą "PS3 Pro", który podkręca PlayStation 3 z 2006 roku aby uruchomić Gran Turismo 6 przy 60 FPS, inny twórca przeprojektował PS5 w coś mniejszego, inteligentniejszego i dostępnego dla entuzjastów.
Kanał YouTube Not From Concentrate (NFC), zaprezentował Tiny PS5 Redux - udoskonaloną wersję wirusowego projektu małego formatu, który jest teraz przeznaczony dla fanów do samodzielnego zbudowania. Zgodnie z opisem wideo, Redux to "udoskonalona, uproszczona wersja zaprojektowana tak, aby w końcu można było ją zbudować", z pełnym przewodnikiem krok po kroku dostępnym w sklepie NFC.
Projekt i konstrukcja
Oryginalne Tiny PS5 zmniejszyło konsolę o około 60 procent, mieszcząc ją w 3,3-litrowej obudowie SkyReach 4 Tiny z niestandardowymi mocowaniami i chłodzeniem wydrukowanymi w 3D. Konsola działała o kilka stopni cieplej niż standardowa, a także cierpiała na niestabilność zasilania. Przebudowa Redux o pojemności 6 litrów rozwiązuje ten problem i poprawia jakość i łatwość serwisowania obudowy.

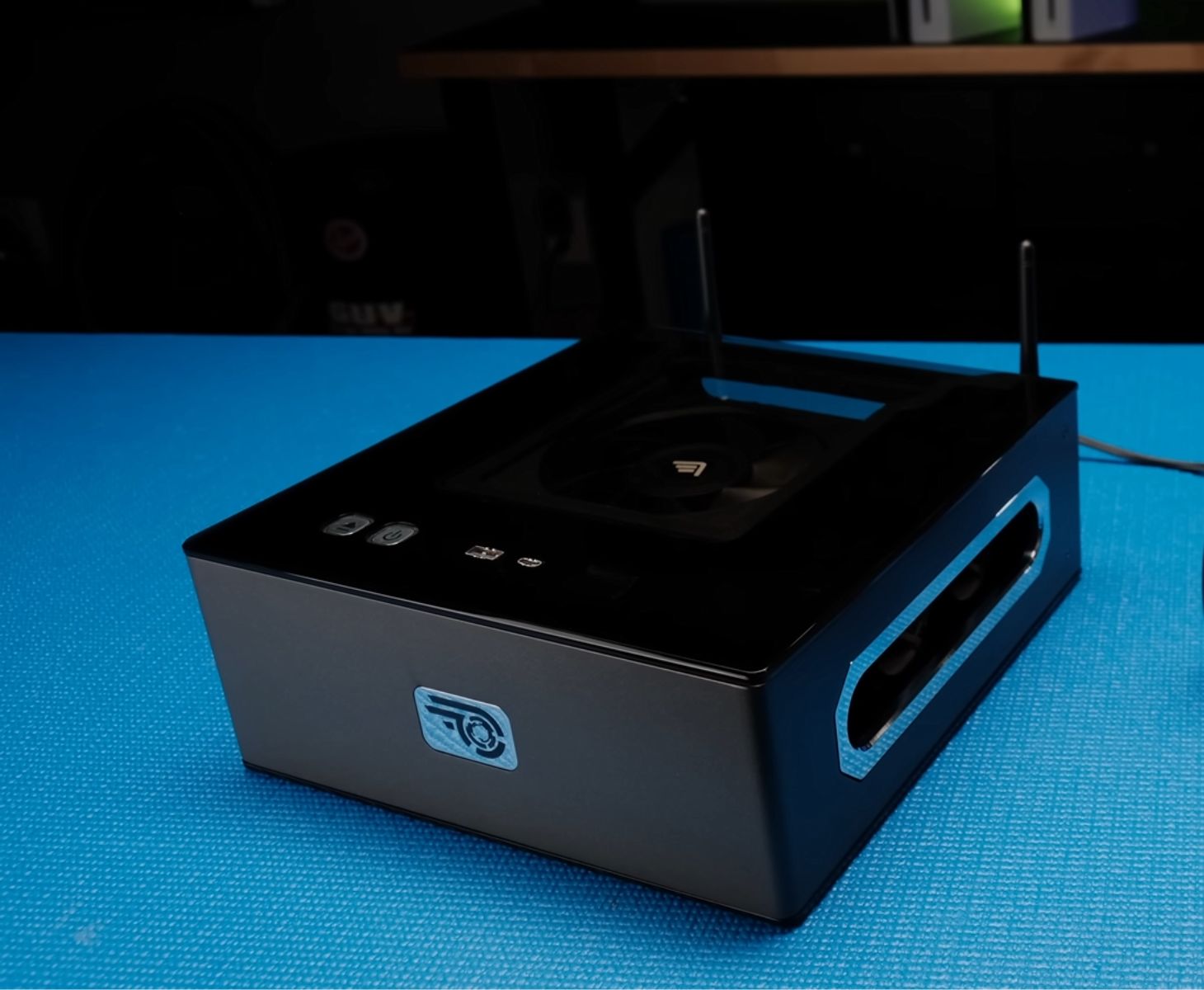

Aluminiowa obudowa i owijana ramka zostały pokryte powłoką Cerakote dla uzyskania matowego, przemysłowego wykończenia, w połączeniu z akrylowymi panelami bocznymi w kolorze ciemnego dymu dla subtelnego widoku wnętrza. Górna płyta posiada precyzyjnie wycięte otwory na porty USB oraz sprężynowe przyciski zasilania i wysuwania, zabezpieczone magnetycznie przez cztery wbudowane magnesy dla szybkiego dostępu do czyszczenia.
Oświetlenie jest dyskretne: systemowa dioda LED znajduje się w zagłębionym uchwycie z polerowanego aluminium, rozproszonym przez wydrukowany w 3D przewodnik światła. Uchwyt pełni również funkcję funkcjonalnego uchwytu do przenoszenia i kierunkowego otworu wylotowego.
Wydajność chłodzenia

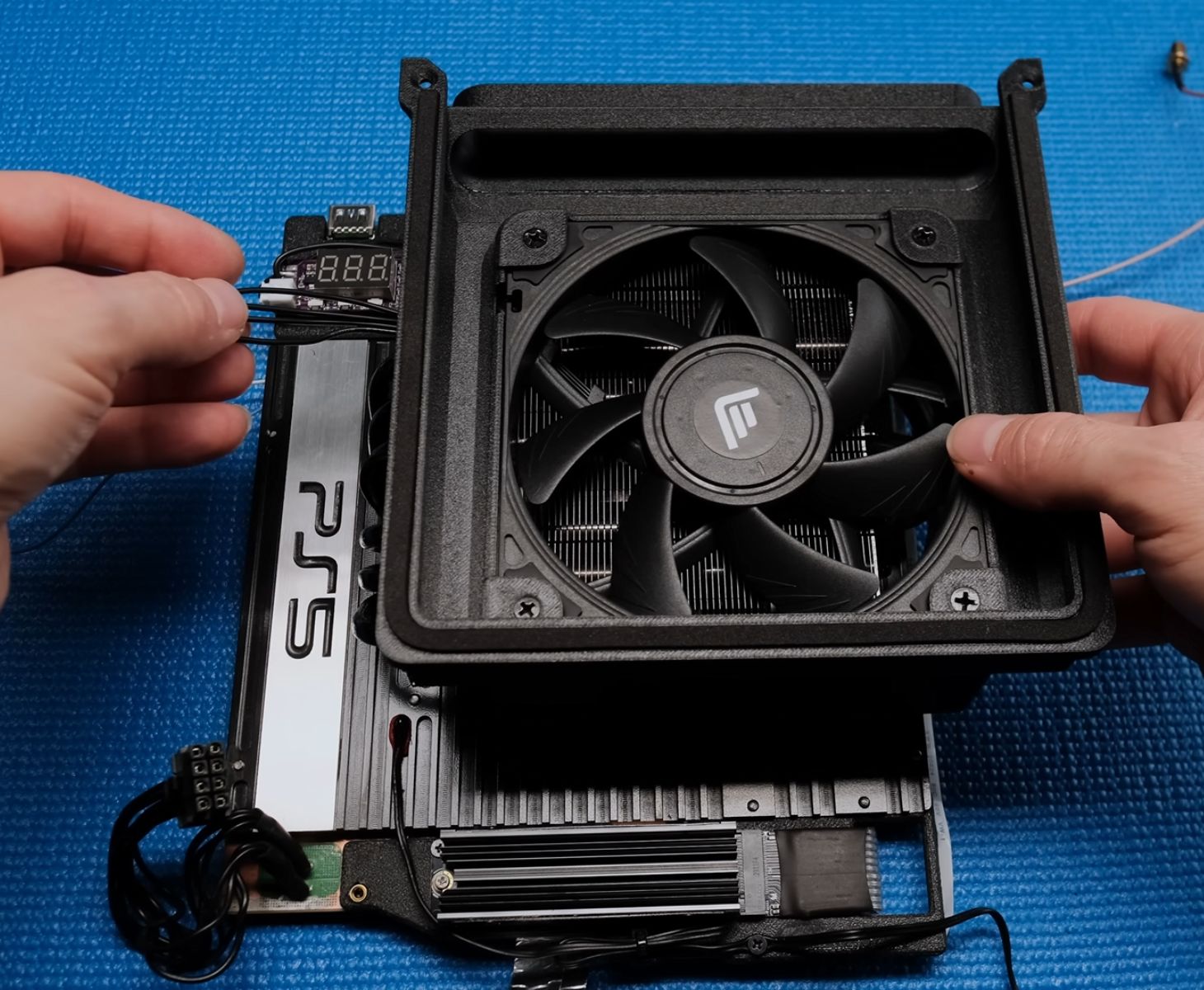

Wewnątrz, YouTuber zachował oryginalne płytki radiatora, ale sparował je z coolerem CPU Alpenföhn Black Ridge i dwoma 120 mm smukłymi wentylatorami Noctua w konfiguracji push-pull. Trzy 60-milimetrowe wentylatory Noctua odprowadzają ciepło przez kieszonkowy uchwyt wylotowy.
Testy termiczne na Expedition 33 (wstępne ustawienie jakości, wyłączone rozmycie ruchu, wyłączone ziarno filmowe) dały następujące wyniki:
- Stock PS5: 230 - 235 W poboru, ~59 °C średnio
- Tiny PS5 (kompilacja 2023): 220 - 225 W, ~56 °C
- Wersja Redux: < 220 W, średnio ~50 °C
Poprawa wynikała z całkowicie przeprojektowanego układu dolotowego. Prowadzący wideo Erick wydrukował w 3D nową osłonę z większymi kanałami wlotowymi i neoprenową uszczelką, aby zapobiec recyrkulacji gorącego powietrza. Przeprojektowany przepływ powietrza obniżył temperaturę o około 6°C i wyeliminował spadki klatek spowodowane wcześniej dławieniem termicznym.
Łączność, pamięć masowa i cyfrowa transformacja
Ponieważ aluminiowa obudowa osłabiała wydajność łączności bezprzewodowej, antena Wi-Fi jest teraz zamontowana wewnętrznie pod górnym panelem akrylowym, a składane zewnętrzne anteny Bluetooth na tylnym panelu eliminują opóźnienia i przerwy w połączeniu.
Pamięć masowa również została znacznie ulepszona. Wcześniejszy Tiny PS5 był ograniczony do krótkich dysków M.2 2230 o pojemności 2 TB, ale wersja Redux integruje przedłużacz M.2 i wspornik wydrukowany w 3D, tworząc miejsce na pełnowymiarowy dysk SSD 2280, pokazany tutaj z dyskiem 4 TB i dedykowanym radiatorem.
Napęd optyczny z oryginalnej wersji został usunięty na rzecz czystszego, wyłącznie cyfrowego układu. Ponieważ PS5 nie może ukończyć aktualizacji oprogramowania układowego bez wykrycia napędu, YouTuber utrzymał płytę sterującą napędu dysków zasilaną i podłączoną wewnątrz obudowy. Konsola rozpoznaje ją jako funkcjonalną nawet bez komponentów mechanicznych. Niestandardowe mocowanie wydrukowane w 3D zabezpiecza płytę za płytą główną, zachowując kompatybilność aktualizacji bez zewnętrznego bałaganu.
Dopełnieniem całości jest przeprojektowana stacja dokująca do ładowania kontrolera, która uzupełnia tytanowo-czarny motyw. Ponownie wykorzystuje ona magnetyczny system ładowania NFC, ale dodaje stalową podstawę dla dodatkowej wagi i stabilności.
Moc i społeczność
Starsze PS5 Tiny miało jeden powtarzający się problem: losowe wyłączenia podczas intensywnych graficznie gier. Testy termiczne potwierdziły, że te wyłączenia nie były spowodowane przegrzaniem, ale raczej zasilaczem GaN o mocy 250 W, który zmagał się z nowszymi grami pobierającymi ponad 230 W. Modernizacja do jednostki GaN o mocy 500 W całkowicie rozwiązała ten problem.
Redux jest również projektem społecznościowym, a pliki projektowe dla modelu PS5 1215A są dostępne na Patreonie NFC. Konstruktorzy mogą zamówić aluminiowe części z SendCutSend, wydrukować resztę w 3D i użyć wspornika montażowego do chłodnicy Black Ridge, choć mod nadal wymaga starannego montażu i pewnych umiejętności lutowania.
Poniżej mogą Państwo szczegółowo obejrzeć cały proces konfiguracji, aby bliżej przyjrzeć się Tiny PS5.
