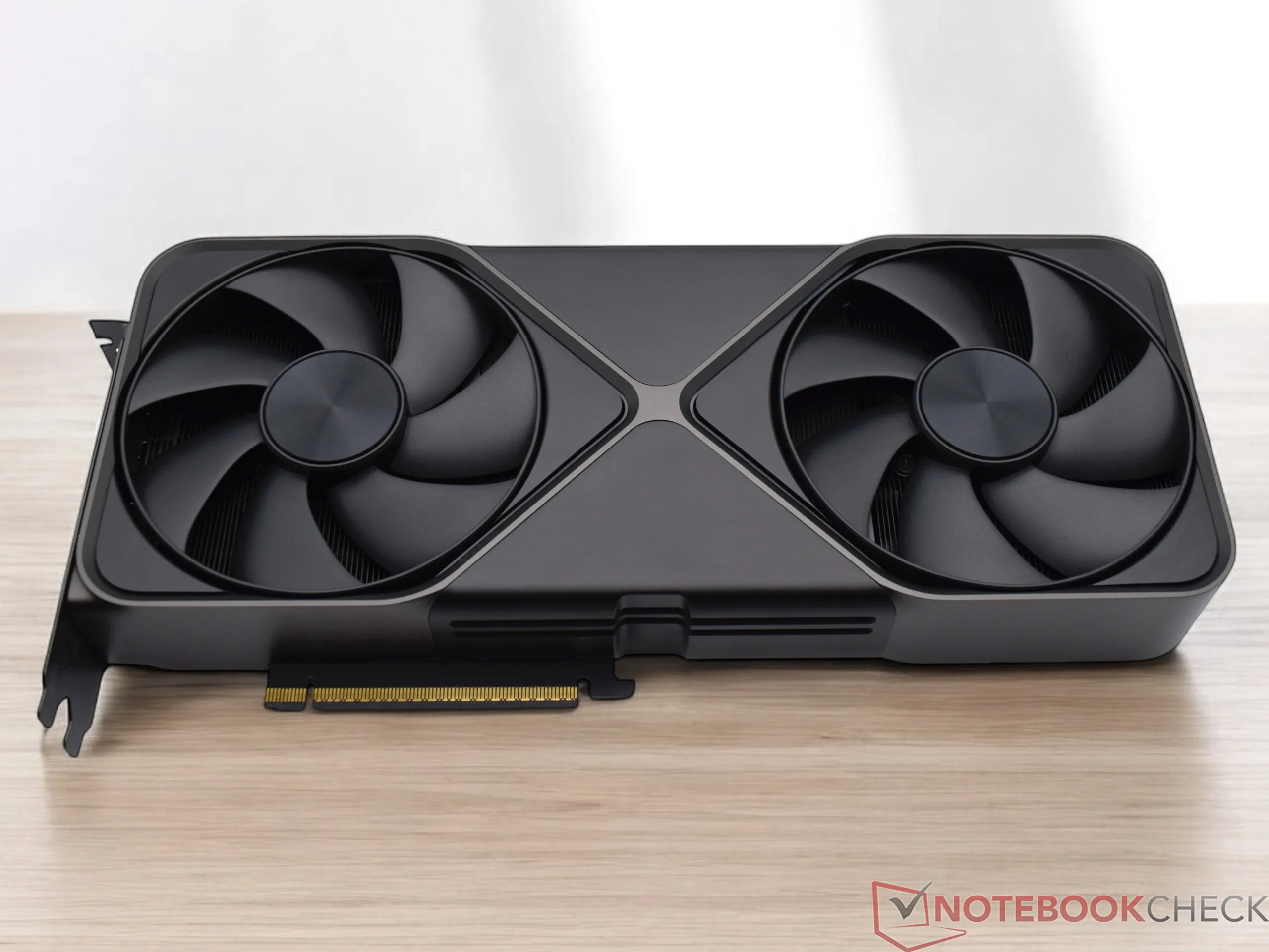

Rozbiórka Nvidia RTX 5090 Founders Edition ujawnia kruchą modułową konstrukcję, którą eksperci od napraw nazywają "katastrofą"

Flagowy procesor graficzny o kruchych fundamentach

Flagowy produkt Nvidii RTX 5090 Founders Edition otrzymała ciosy od specjalistów ds. napraw z Northridge Fix. Firma, która prowadzi popularny warsztat naprawy elektroniki i kanał YouTube, sfilmowała rozbiórkę wadliwej jednostki i ma mocne słowa na temat wewnętrznej konstrukcji.

Technik naprawczy zdiagnozował dwie karty graficzne RTX 5090 otrzymane od klienta po niestandardowej instalacji bloków wodnych. Jedną z kart, model ASUS, udało się ożywić po ponownej instalacji standardowego chłodzenia. Druga karta, Founders Edition, stała się jednak koszmarem.

Rozbiórka ujawniła, że Nvidia zdecydowała się podzielić kartę na wiele połączonych ze sobą płytek, zamiast użyć pojedynczej płytki drukowanej (PCB). Procesor graficzny jest połączony ze złączem PCIe za pomocą cienkiego, elastycznego złącza obwodu drukowanego (FPC).

Według technika, problem polega na tym, że złącze FPC jest bardzo delikatne. Niewielka niewspółosiowość lub nadmierne wygięcie podczas demontażu może oznaczać katastrofę dla mikroskopijnych pinów, powodując ich zgięcie lub złamanie. W przypadku uszkodzenia, procesor graficzny nie będzie generował żadnego sygnału, nawet jeśli szyny napięciowe i inne obwody wykazują nominalne odczyty.

Kontrola mikroskopowa ujawnia poważne wady

Korzystając z mikroskopu o dużej mocy, naprawiający odkrył, że jeden pin na złączu FPC był wygięty. Inny pin został całkowicie złamany i podejrzewał, że stało się to podczas instalacji bloku wodnego.

Technik nie był w stanie znaleźć zamiennego złącza i musiał uznać kartę za nienaprawialną.

Nadmierna inżynieria dodaje niepotrzebnej złożoności

Pomijając delikatne złącze, Northridge Fix znalazł również problemy z przesadną konstrukcją wewnętrzną karty. Rozebranie Founder's Edition 5090 wymagało od technika poradzenia sobie z wieloma śrubami, wspornikami i małymi komponentami, co oznaczało nawigację po wielu punktach awarii.

Inne potencjalne problemy to duża waga karty, co sprawia, że jest ona niewygodna w serwisowaniu. Ekspert zauważył: "5090 to bardzo ciężka karta, a kiedy zaczynasz dodawać delikatne połączenia między głównymi komponentami, po prostu prosisz się o kłopoty"

Przestroga dla modderów i twórców niestandardowych pętli

Northridge Fix poradził entuzjastom, aby unikali chłodzenia wodnego lub modyfikowania RTX 5090 Founders Edition. Brak wymiennych złączy oznacza, że drobny błąd może sprawić, że GPU stanie się cegłą.

Cały odcinek można obejrzeć na poniższym filmie YouTube.
