Recenzja skanera 3D Creality Sermoon S1: Precision dla codziennej inżynierii

Sermoon S1 od Creality to niezawodna i inteligentna alternatywa dla linijek i suwmiarek noniuszowych. To prawda, że w przypadku prostych obiektów suwmiarka lub linijka będą szybsze, ale we wszystkich innych przypadkach Sermoon S1 wygrywa. Zwłaszcza jeśli chodzi o inżynierię odwrotną. Jest bardzo dokładny w prawie każdym przypadku użycia, biorąc pod uwagę, że zauważyliśmy niedokładności poniżej 0,4 mm w niektórych przypadkach i poniżej 0,1 mm w większości innych. Nie tak dokładny jak twierdzi Creality, ale wciąż wystarczająco dokładny. Tak więc, do wszystkiego innego niż niektóre zastosowania przemysłowe, Sermoon S1 jest świetnym rozwiązaniem. A w połączeniu z drukarką 3D, skaner 3D taki jak ten może być bardzo przydatnym narzędziem do produkcji w domu i inżynierii odwrotnej.

Oprogramowanie Creality Scan 4 jest również dość przyjazne dla użytkownika. Posiada objaśnienia dla większości ustawień, więc początkujący użytkownicy będą w stanie z łatwością sobie z nim poradzić. Poza problemem z wykrywaniem USB i pewnym przeciąganiem podczas skanowania w podczerwieni, które Creality powiedział nam, że można zanegować, włączając opcję "Wyklucz płaską podstawę", Sermoon S1 i Creality Scan 4 działają zgodnie z przeznaczeniem.

Sermoon S1 jest wyceniany na 2,699 USD, ale w momencie publikacji jest w sprzedaży za 2,159 USD na Amazon. Oficjalny sklep Creality ma go na liście za 2,399 USD. Bardziej zaawansowany i nowszy Sermoon X1 z lepszym zakresem dokładności i dołączonym mostkiem skanującym kosztuje 5 999 USD. Tańszy i starszy Raptor Pro jest wyceniony na 1 999 USD, ale obecnie jest w sprzedaży za 1 519 USD.

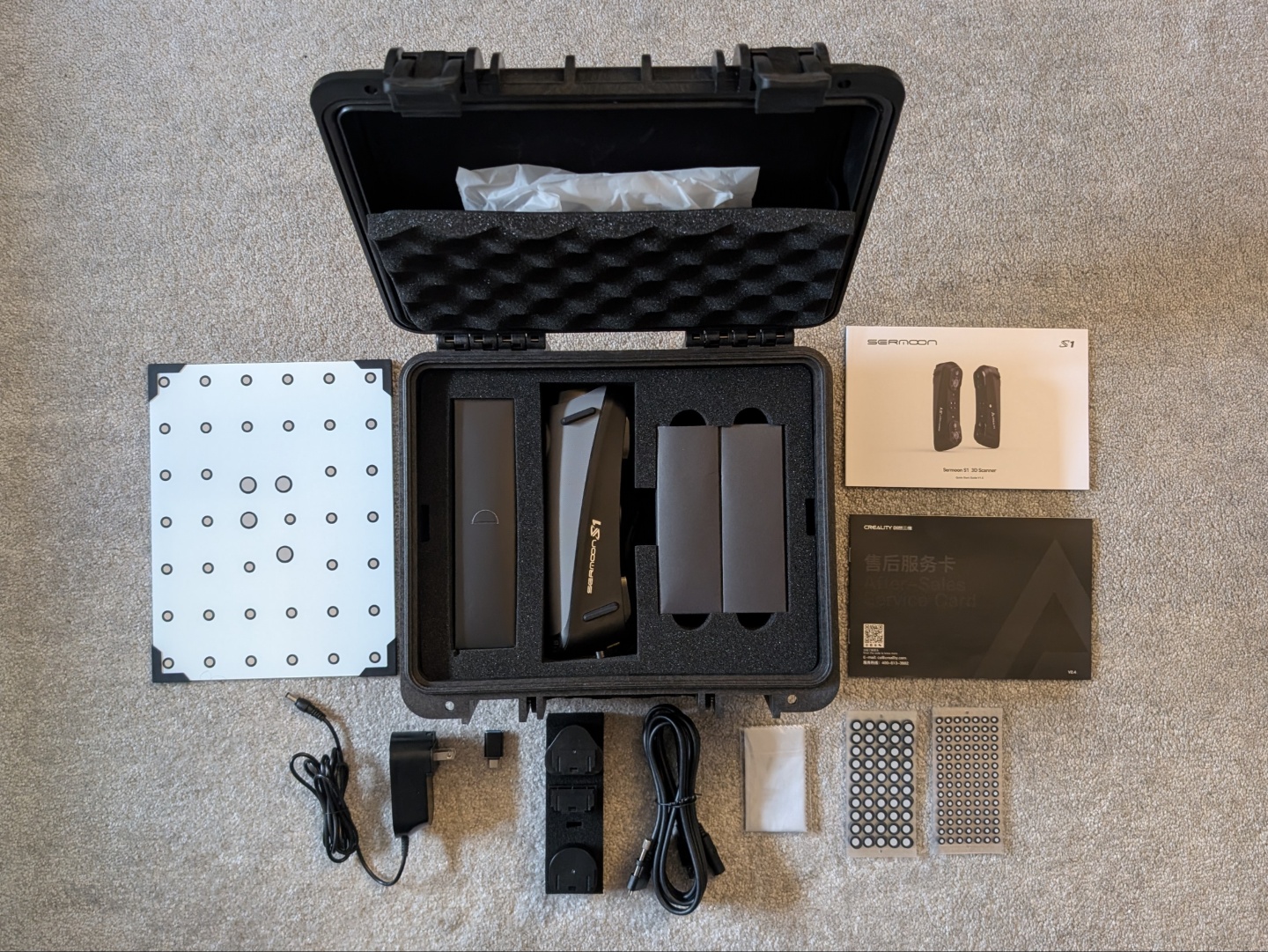

• Skaner 3D Sermoon S1
• Zasilacz i regionalne wtyczki
• Kabel USB typu C
• Konwerter USB typu A na typ C
• Płytka kalibracyjna
• Markery
• Ściereczka z mikrofibry
• Dokumentacja

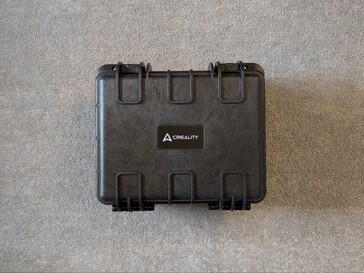

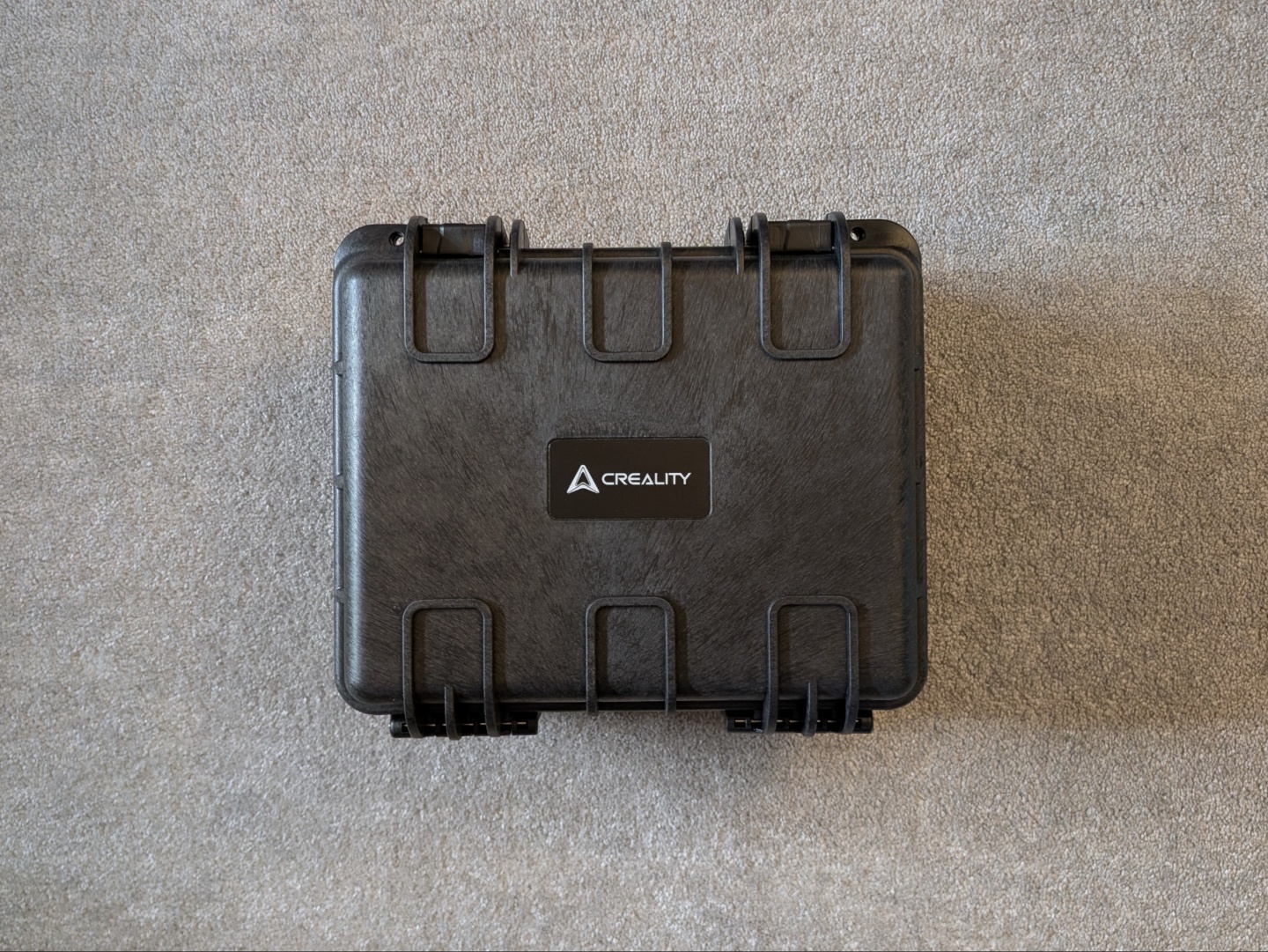

Sermoon S1 jest bezpiecznie zapakowany w walizkę pelikana, dzięki czemu jest łatwy do przechowywania i przenoszenia. Kable i zasilacz mają swoje wycięcia w piance, a na pokrywie znajduje się kieszeń na całą dokumentację i liczne znaczniki. W walizce typu pelikan znajduje się również płytka kalibracyjna, która jest schludnie ukryta, ponieważ nie jest często potrzebna.

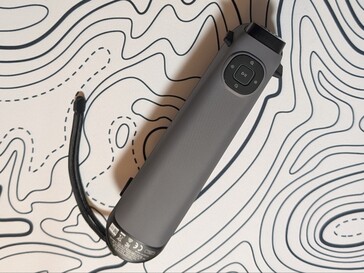

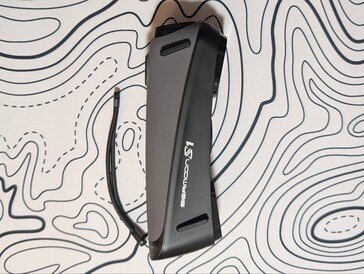

Podążając za ręczną konstrukcją serii skanerów 3D Raptor, Creality zachowała ten sam współczynnik kształtu i ogólny kształt Sermoon S1. Skaner dobrze leży w dłoni, a gumowy uchwyt sprawia, że wygodnie się go trzyma. Na spodzie znajduje się zawiesie zapewniające, że skaner nie spadnie, ale i tak nigdy nie mieliśmy z tym problemu. Na spodzie znajduje się również blokowany port USB typu C, który zapewnia stabilne połączenie podczas skanowania.

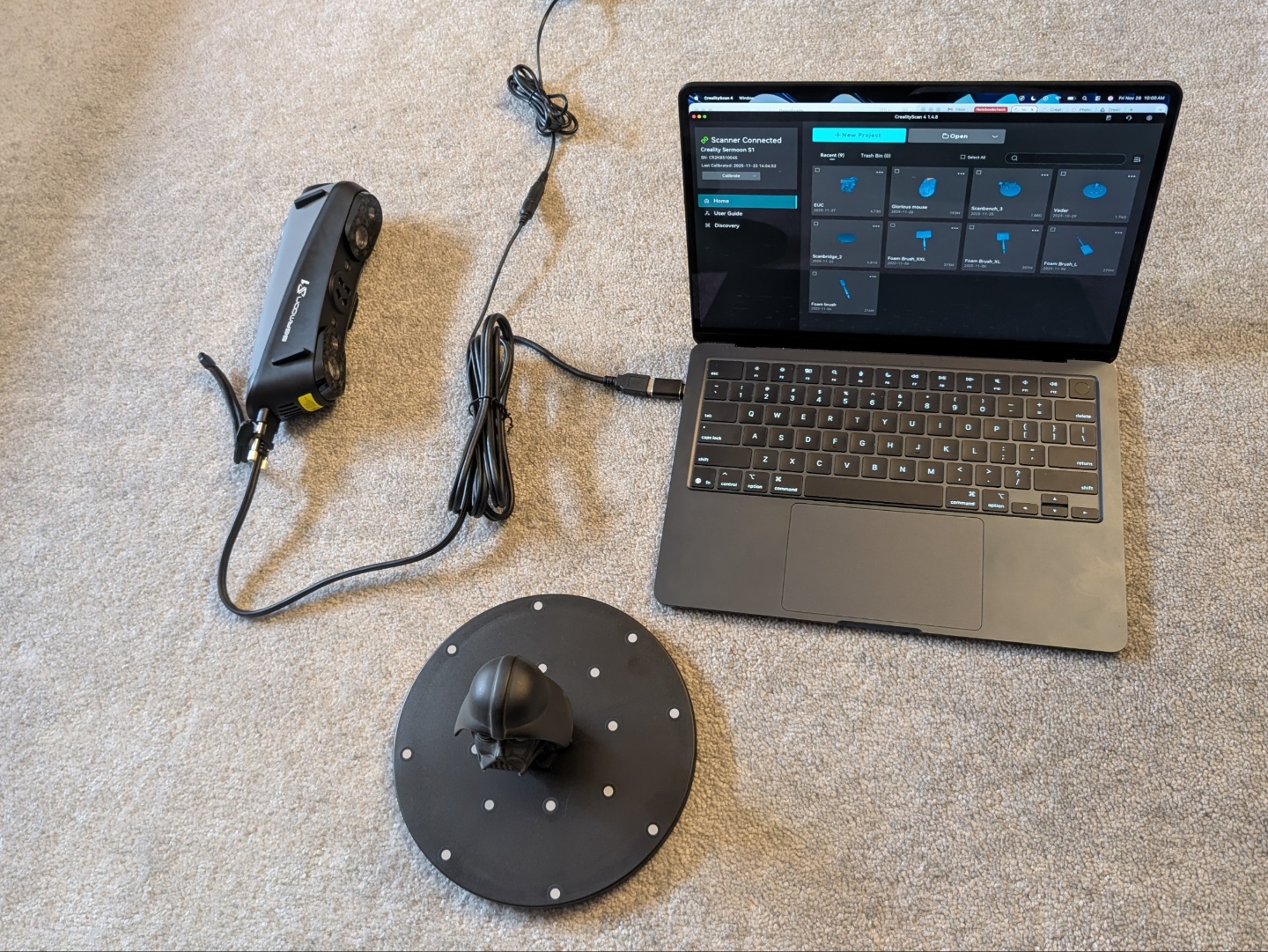

Sermoon S1 ma aktywne chłodzenie wewnątrz, więc można usłyszeć pracę wentylatora podczas użytkowania. Jest słyszalny, ale nie głośny, więc nie ma się czym martwić. Po podłączeniu do komputera lub laptopa, oprogramowanie Creality Scan zajmuje się resztą konfiguracji. Skaner wymaga połączenia USB 3.0 i czasami może wykryć port USB 3.0 jako port USB 2.0. Jedynym rozwiązaniem jest próba ponownego podłączenia, aż do dokładnego rozpoznania portu. Spotkaliśmy się z tym problemem kilka razy podczas okresu testowego w systemie Windows, ale działał on bezproblemowo na MacBooku Air M4.

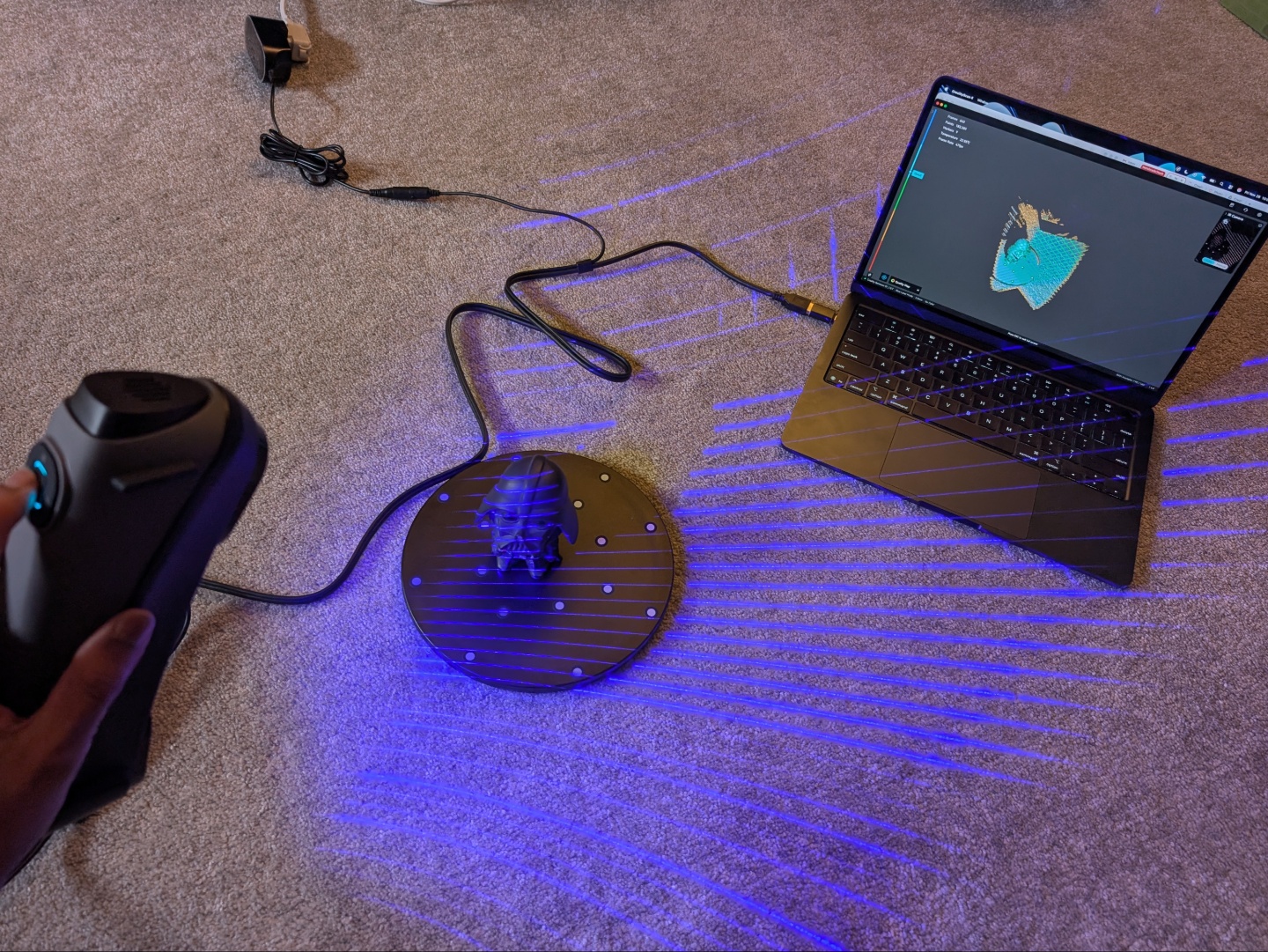

Sermoon S1, podobnie jak seria Raptor, posiada niebieski laser i skanowanie w podczerwieni lub NIR (Near-Infrared). Tryb niebieskiego lasera może być używany z liniami krzyżowymi, równoległymi i pojedynczymi, z których każdy ma swoje zalety i wady (więcej w sekcji dotyczącej wydajności). W przypadku linii krzyżowych dostępne są 34 niebieskie lasery, które oświetlają obiekt i imponująco szybko rejestrują szczegóły. Siedem równoległych laserów również rejestruje szczegóły dość szybko i umożliwia dokładniejsze skanowanie w celu uzyskania drobniejszych szczegółów. Pojedynczy laser liniowy jest idealny do skanowania otworów i rowków, ponieważ może lepiej przekazywać głębokość niż pozostałe dwa.

Sermoon S1 jest wyposażony w kamery, w tym dwie kamery szerokokątne, kamerę kolorową, dwie kamery o wysokiej dokładności i, jak wspomniano wcześniej, kamerę NIR. Czterosoczewkowe skanowanie NIR pozwala na szybkie skanowanie bez markerów dużych obiektów, a także ludzkiego ciała lub jego części. Może również przechwytywać mapę kolorów dla wystarczająco bliskiego 1 do 1 wirtualnego odwzorowania rzeczywistego obiektu.

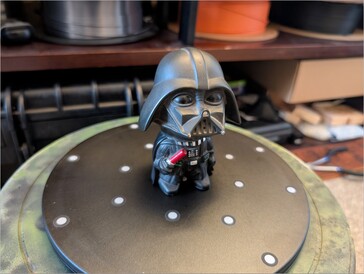

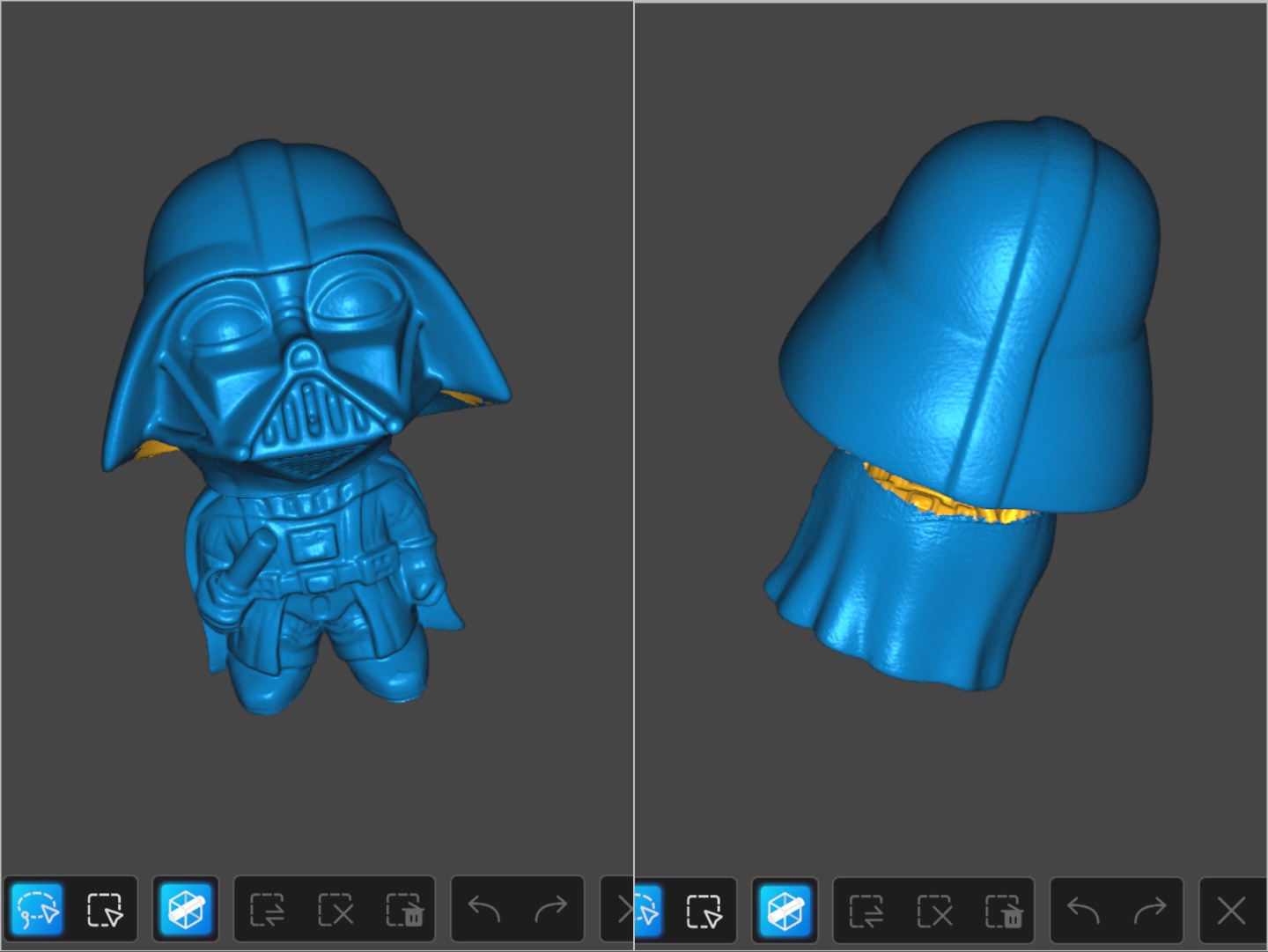

Wiadomo, że skanery 3D często zmagają się z czarnymi obiektami i obiektami odblaskowymi, ponieważ zakłócają one powrót lasera do skanera. Jak widać na niektórych skanach w sekcji wydajności, Sermoon S1 dobrze radzi sobie z czarnymi obiektami, gdy umieszczono wystarczającą liczbę znaczników.

Skaner 3D Sermoon S1 jest w stanie skanować z prędkością do 90 FPS, ale zależy to od możliwości systemu, do którego jest podłączony. Przy pierwszych połączeniach oprogramowanie Creality Scan przeprowadza test wydajności, aby to ustalić. Okazało się, że M4 MacBook Air ma "średnią wydajność komputera" do 57 FPS w trybie niebieskiego lasera i do 30 FPS w trybie podczerwieni. Połączenie bezprzewodowe za pośrednictwem Scan Bridge ogranicza to odpowiednio do 45 FPS i 20 FPS.

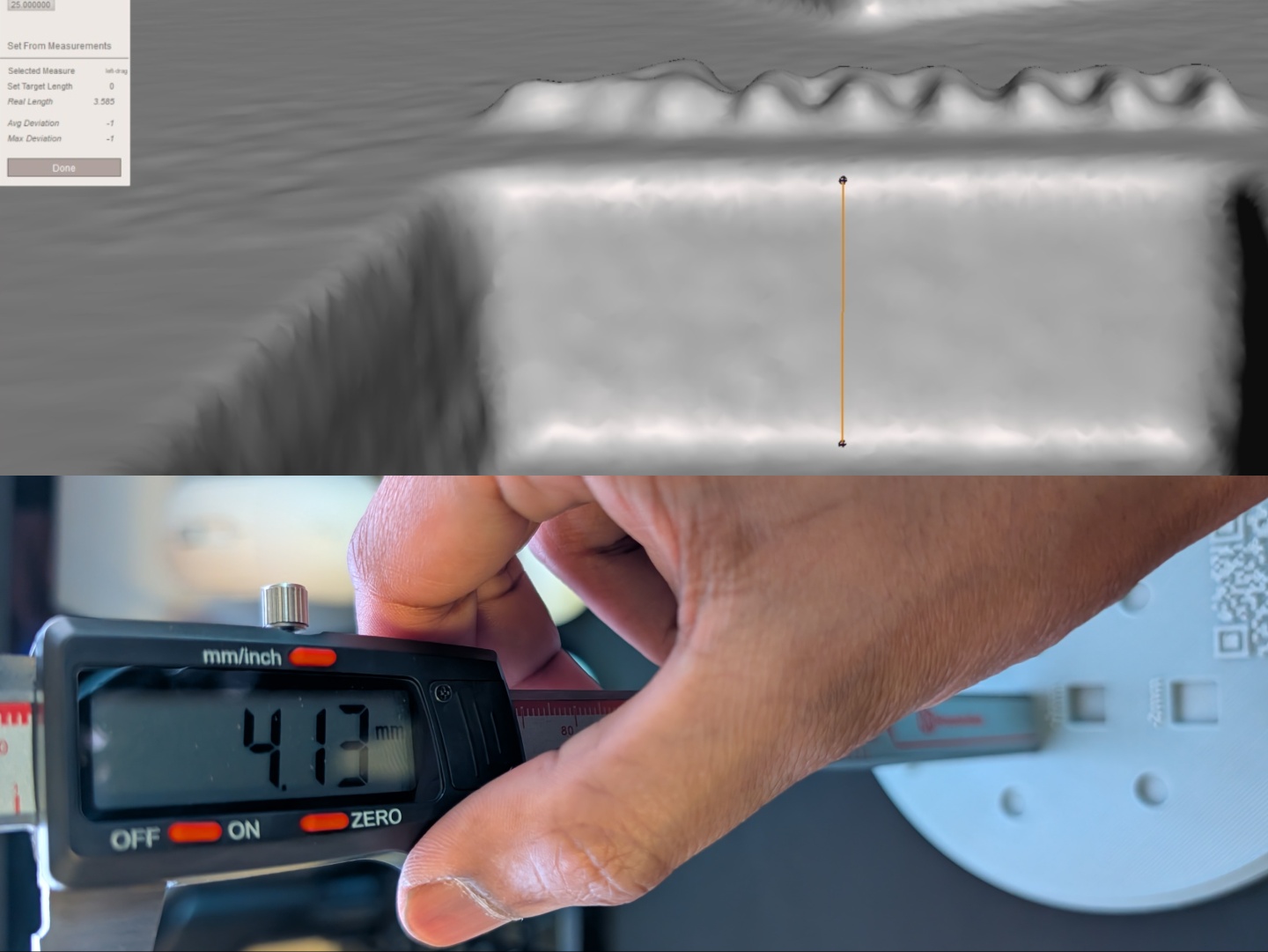

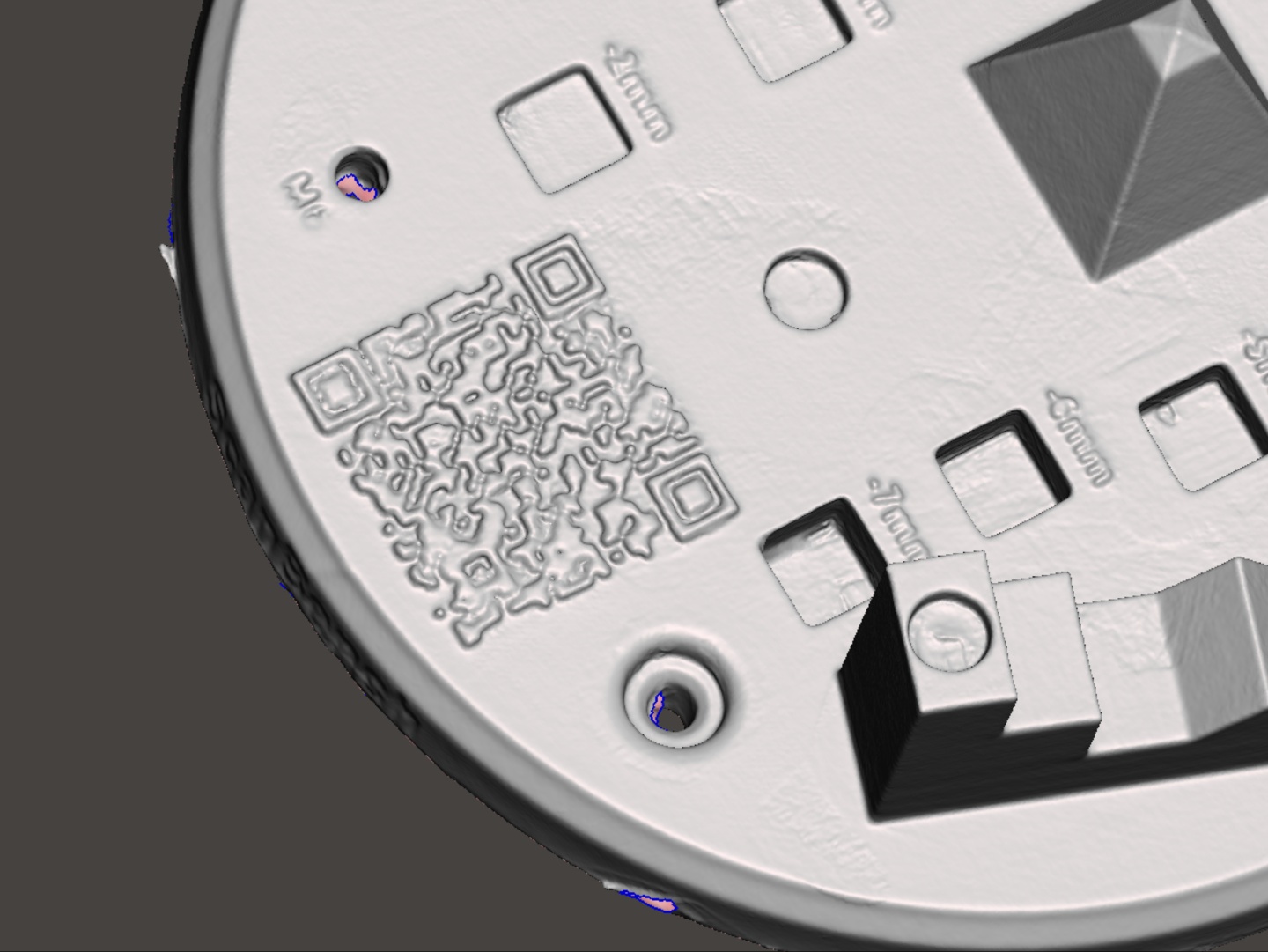

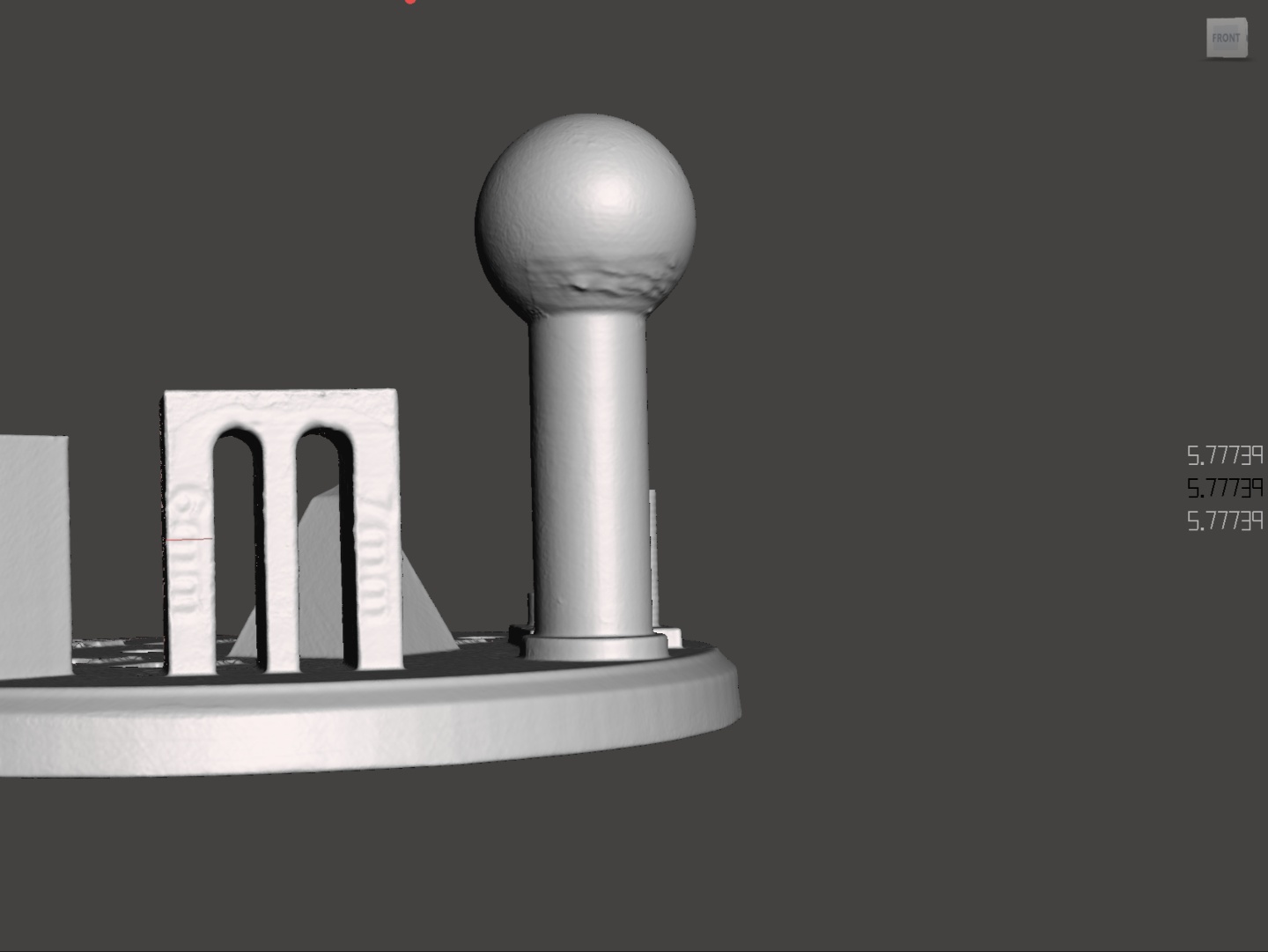

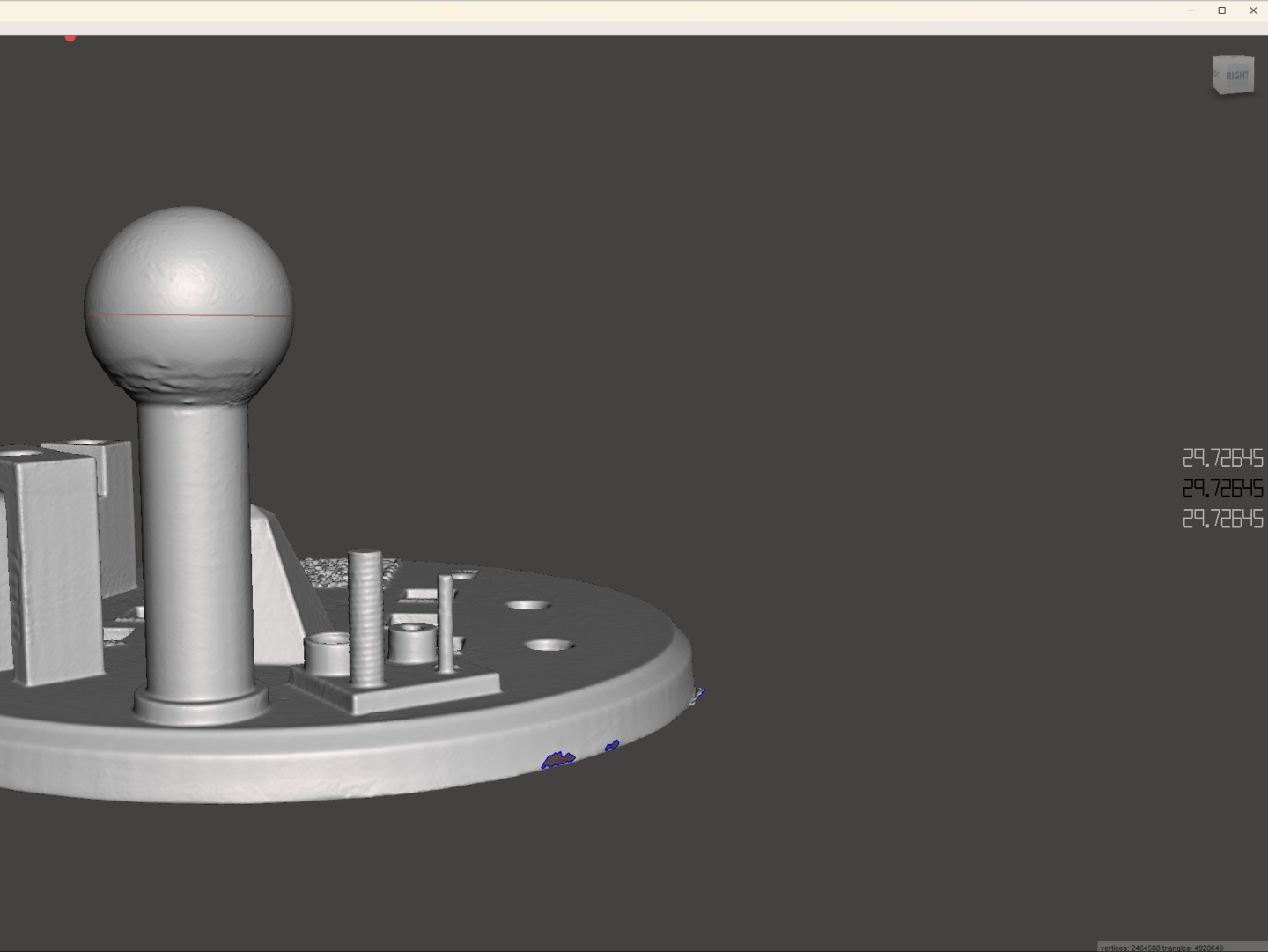

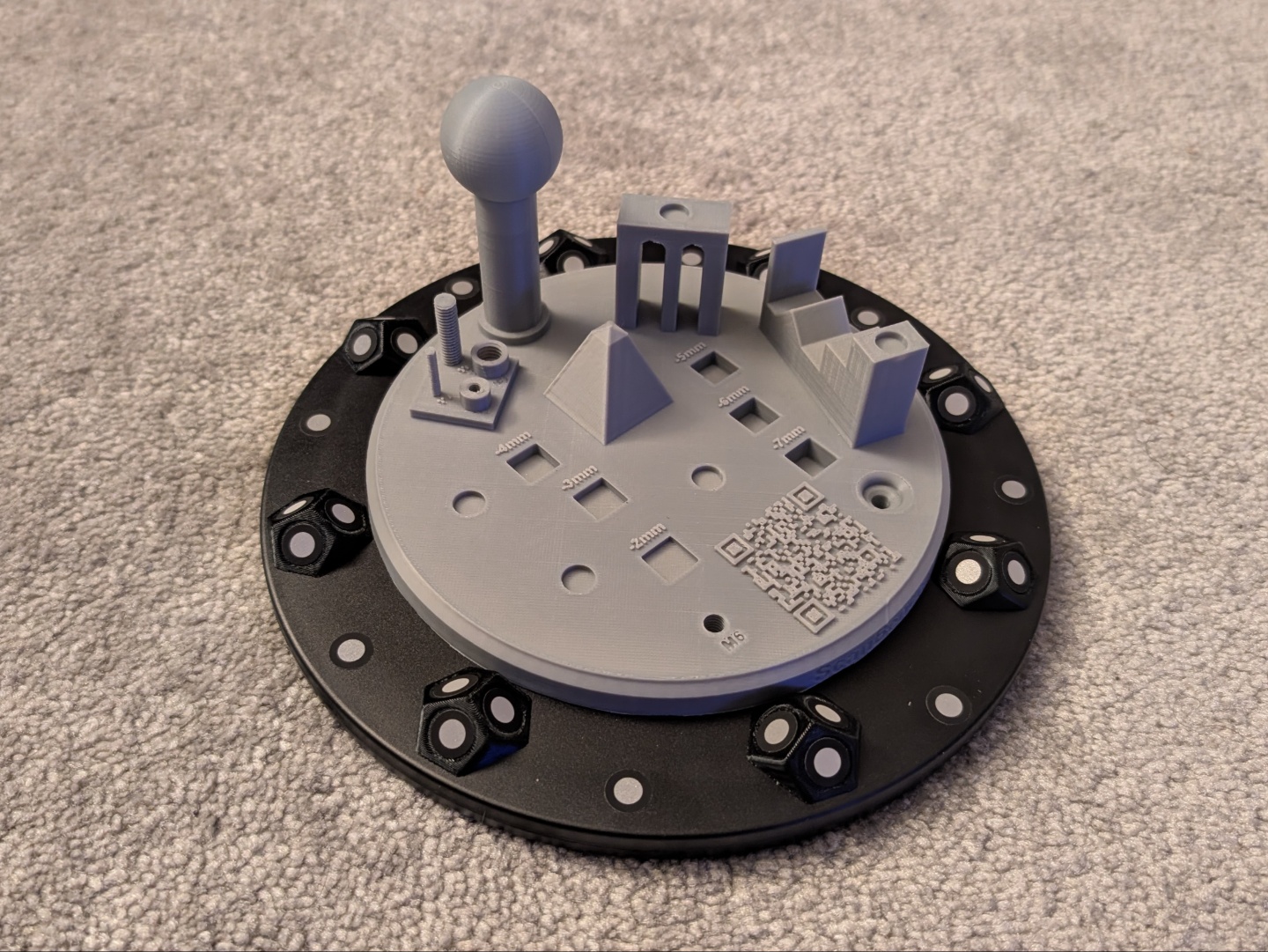

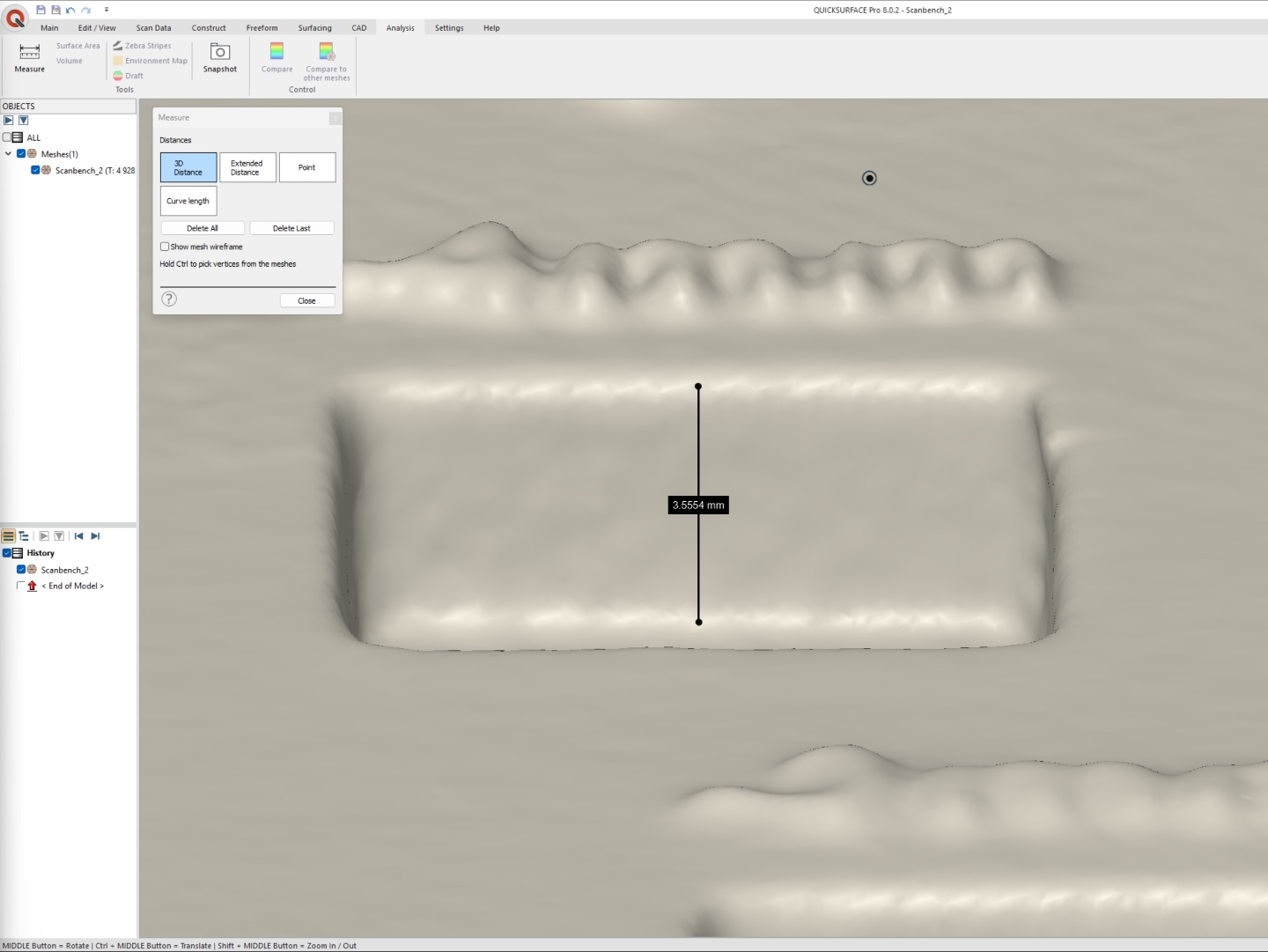

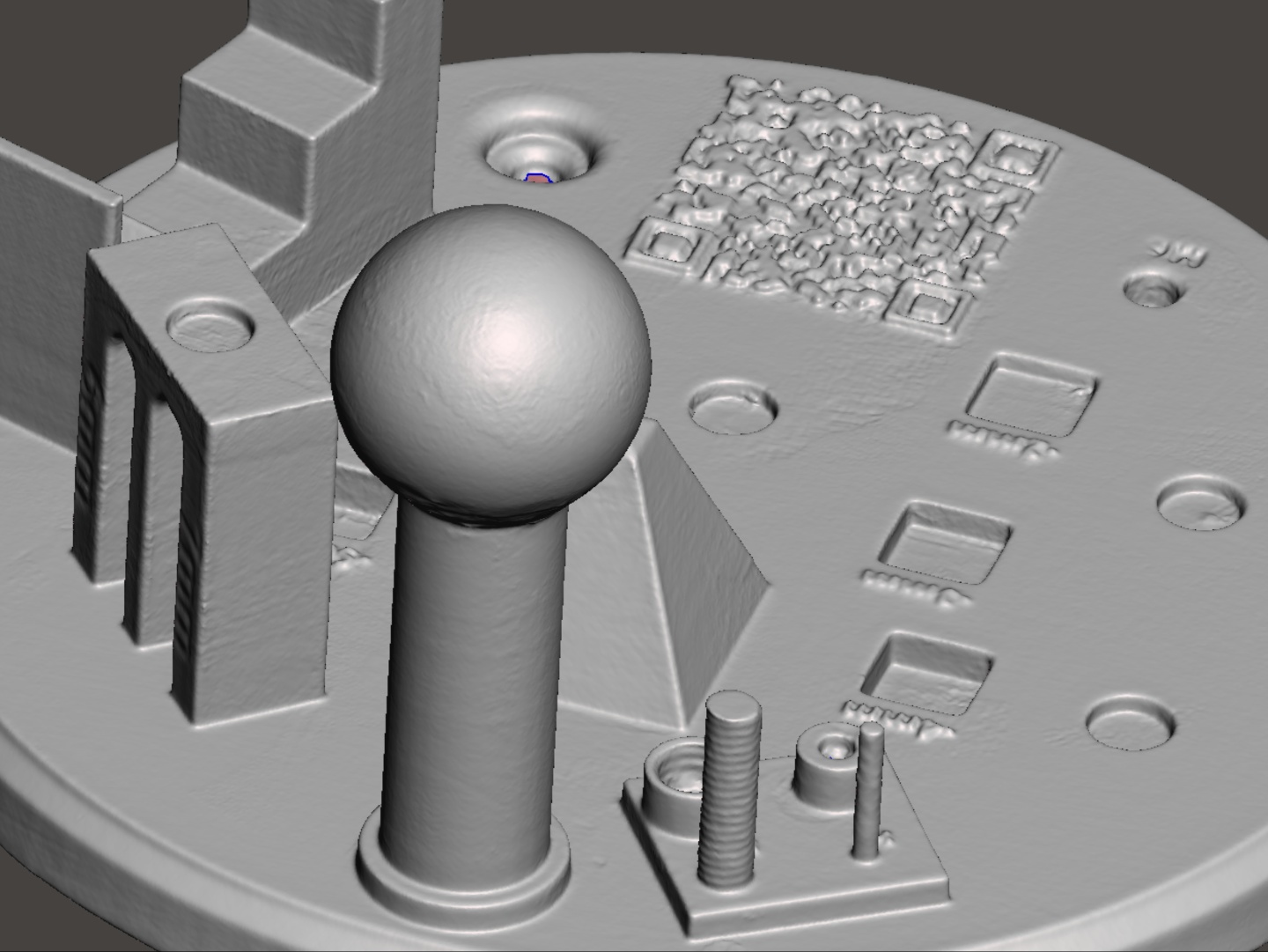

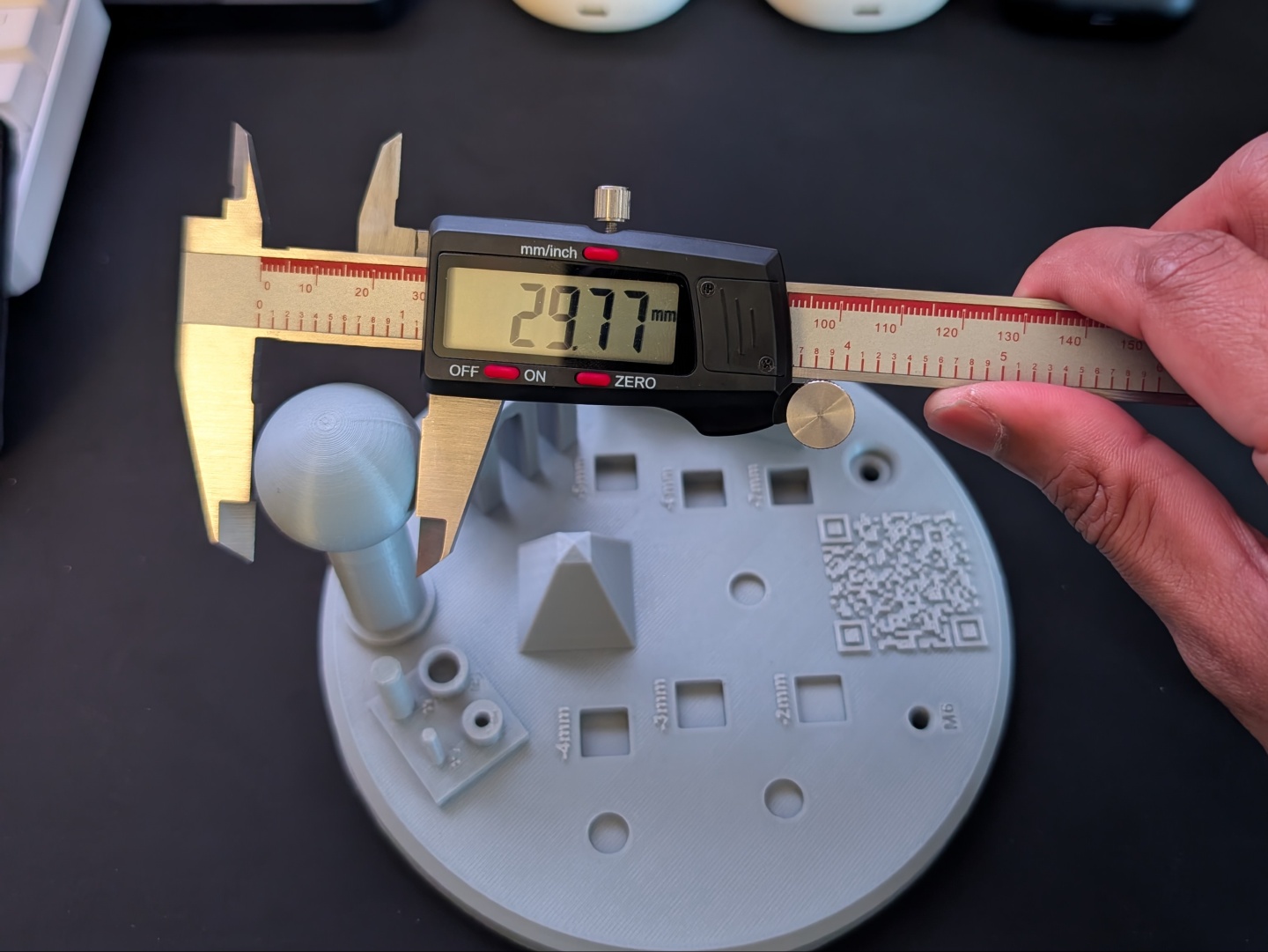

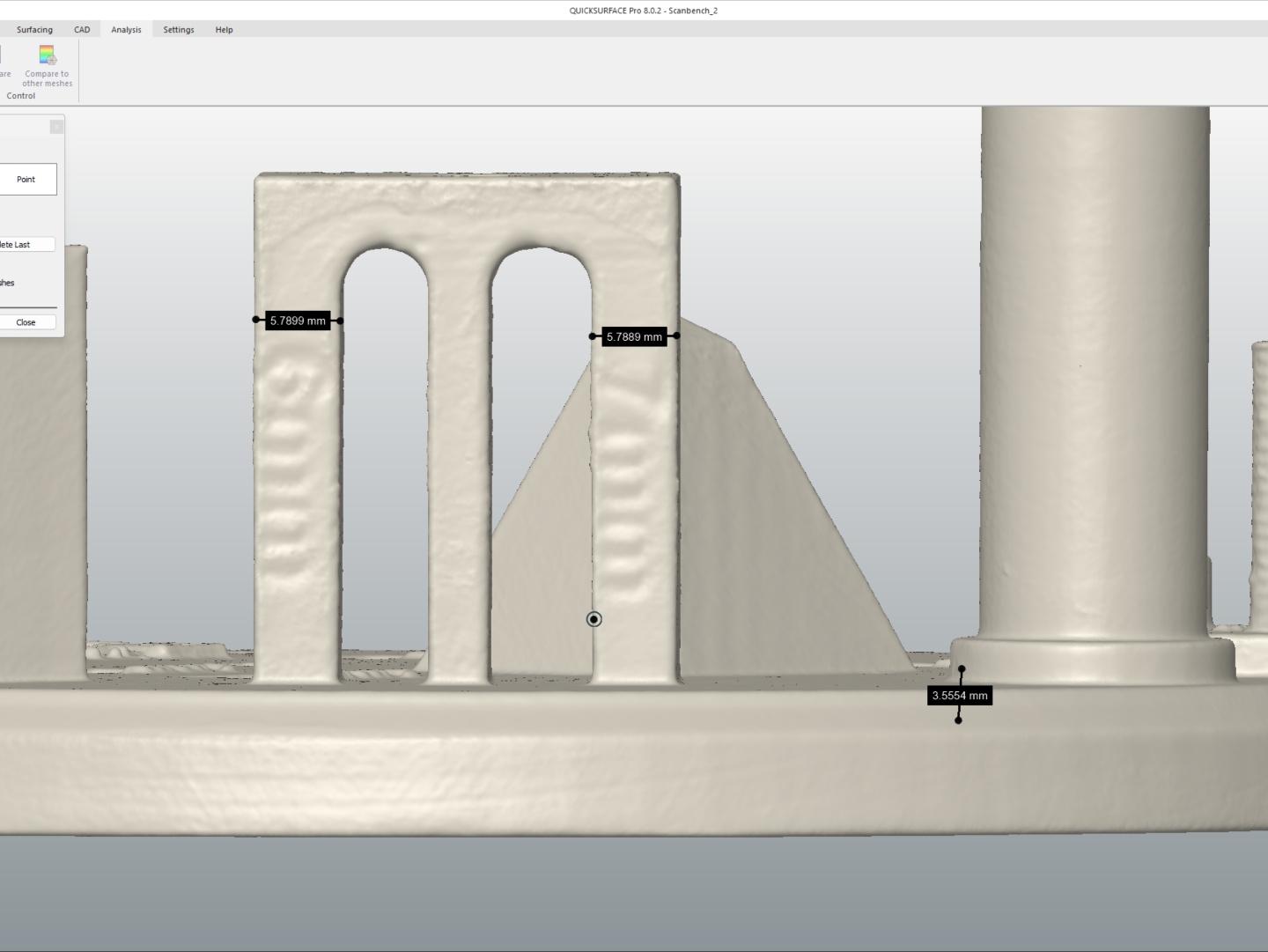

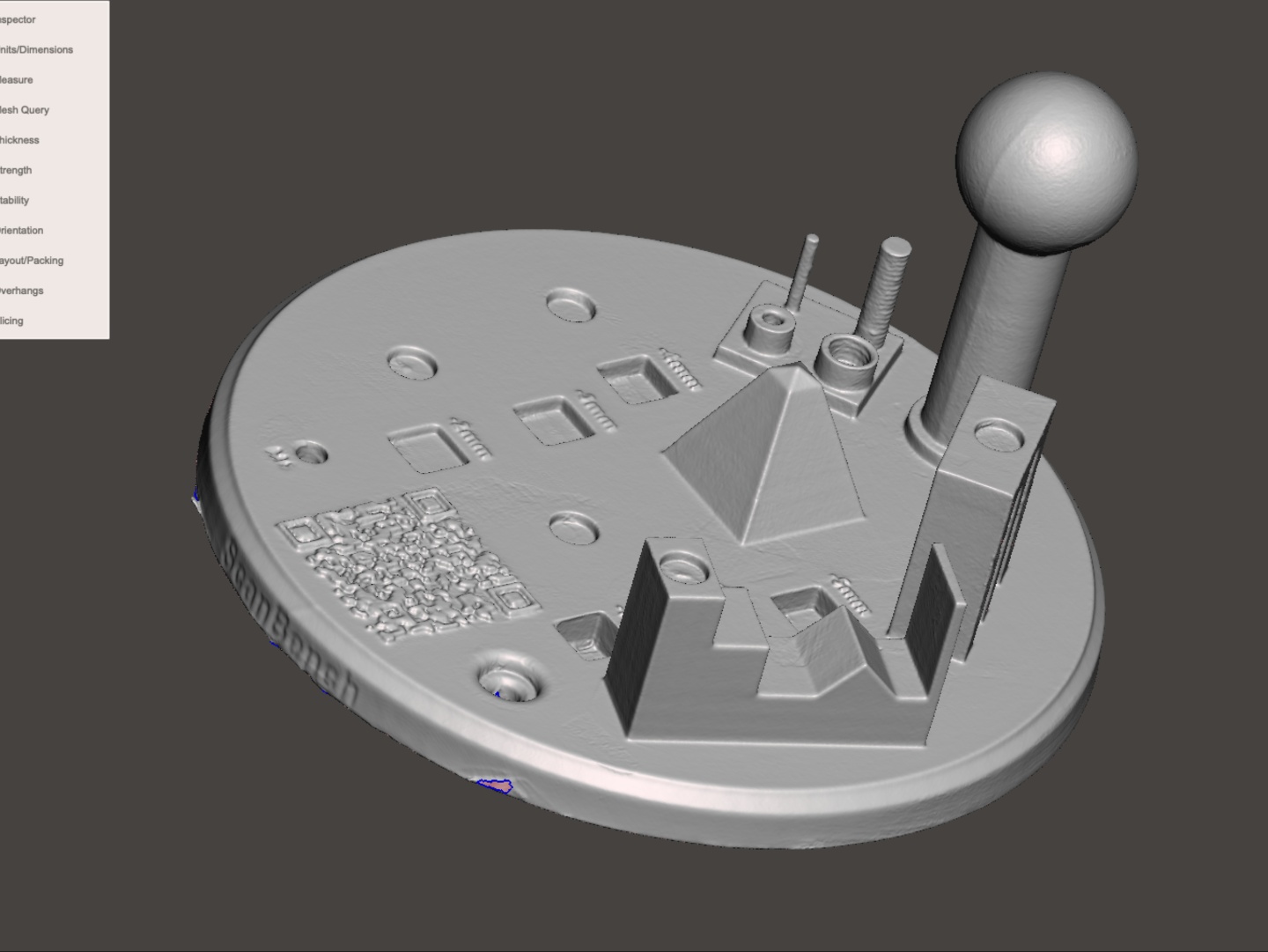

Przetestowaliśmy dokładność i przydatność Sermoon S1 w kilku różnych zastosowaniach. Wydrukowany w 3D Scanbench (zaprojektowany przez "mairyjulien" na Makerworld) ma całkiem sporo aspektów, które pozwoliły nam przetestować skaner. Użyliśmy MeshMixer i QuickSurface, aby zidentyfikować pomiary dla modelu 3D stworzonego przez skaner przy użyciu kombinacji wszystkich trzech trybów niebieskiego lasera. Sermoon S1 wykazał odchylenia poniżej 0,30 mm dla większości powierzchni. Miał on jednak większe trudności ze szczegółami głębokości, ponieważ wariancja mieściła się w zakresie od 0,50 do 0,60 mm. Kulka w Scanbench mieściła się w zakresie dokładności od 0,02 mm do 0,04 mm, ale inne pomiary wykazały większą wariancję. Zauważyliśmy również, że czasami podczas skanowania niebieski laser jest zbyt jasny w trybie automatycznym, co prowadzi do artefaktów w skanowaniu. Na szczęście Creality Scan 4 dobrze radzi sobie z eliminowaniem tych artefaktów podczas przetwarzania. To, co pozostało, można łatwo usunąć ręcznie.

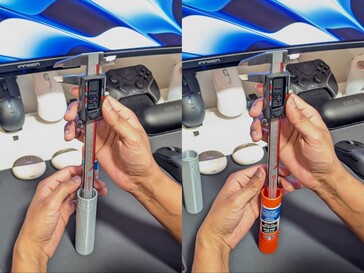

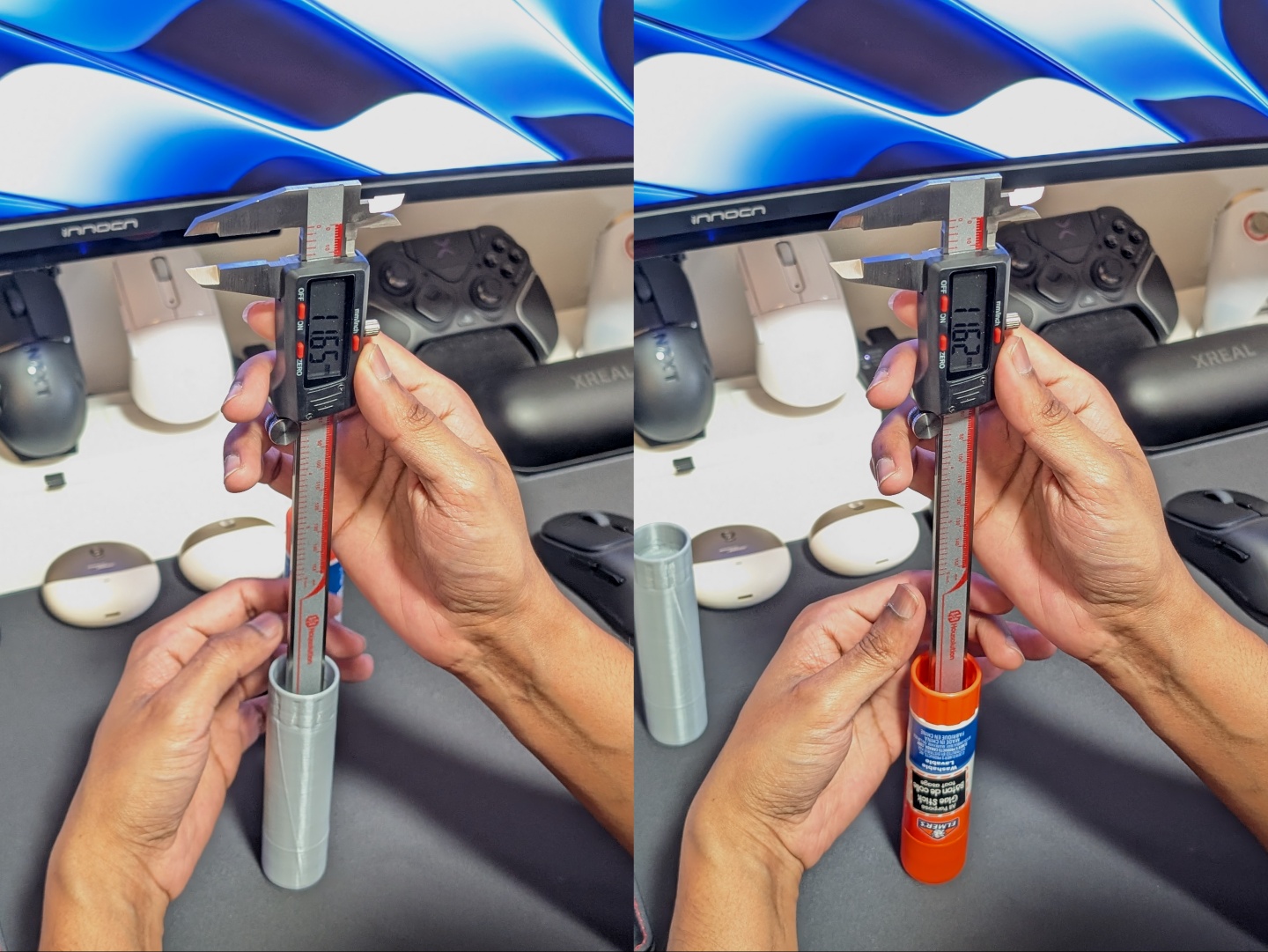

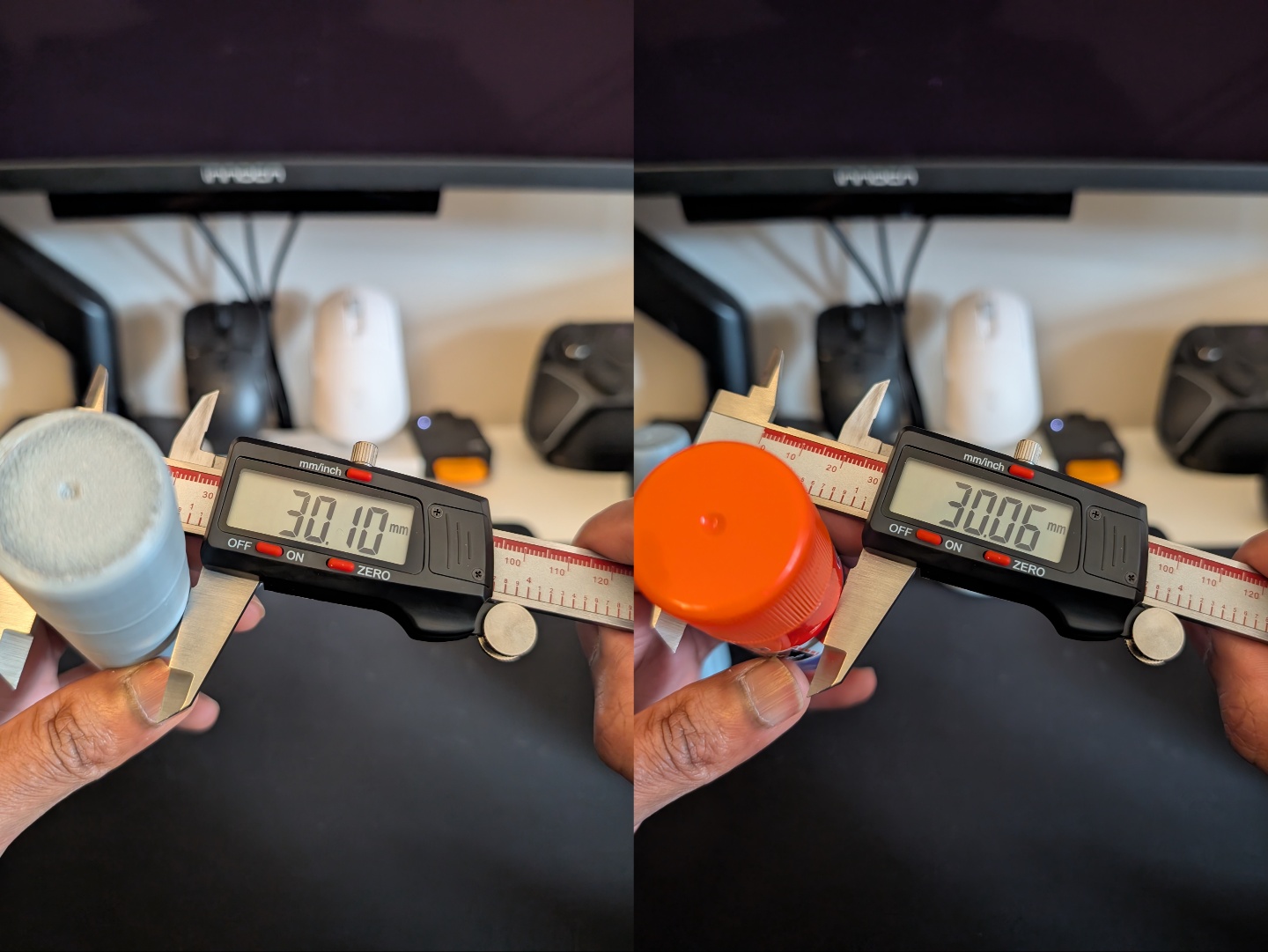

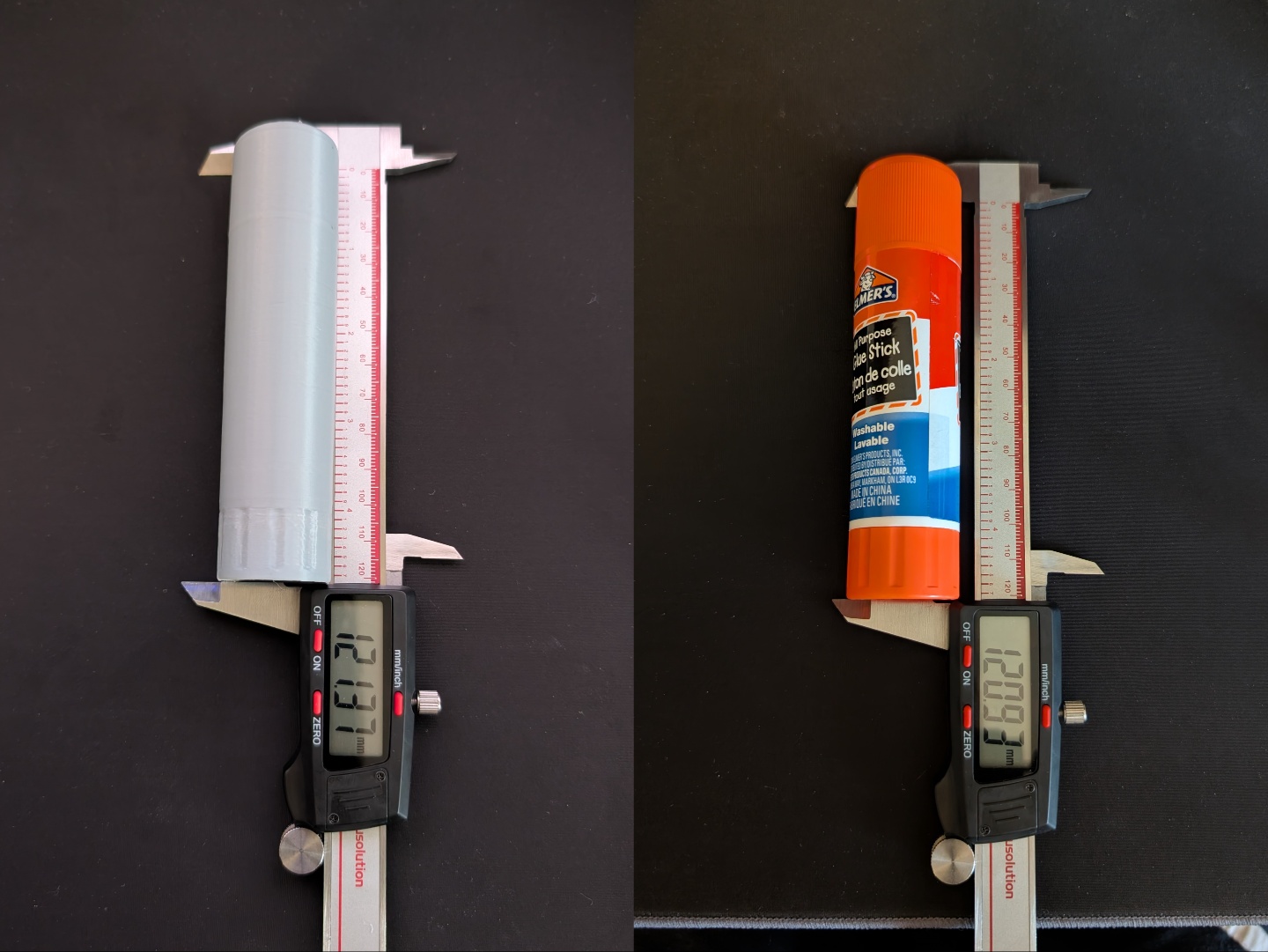

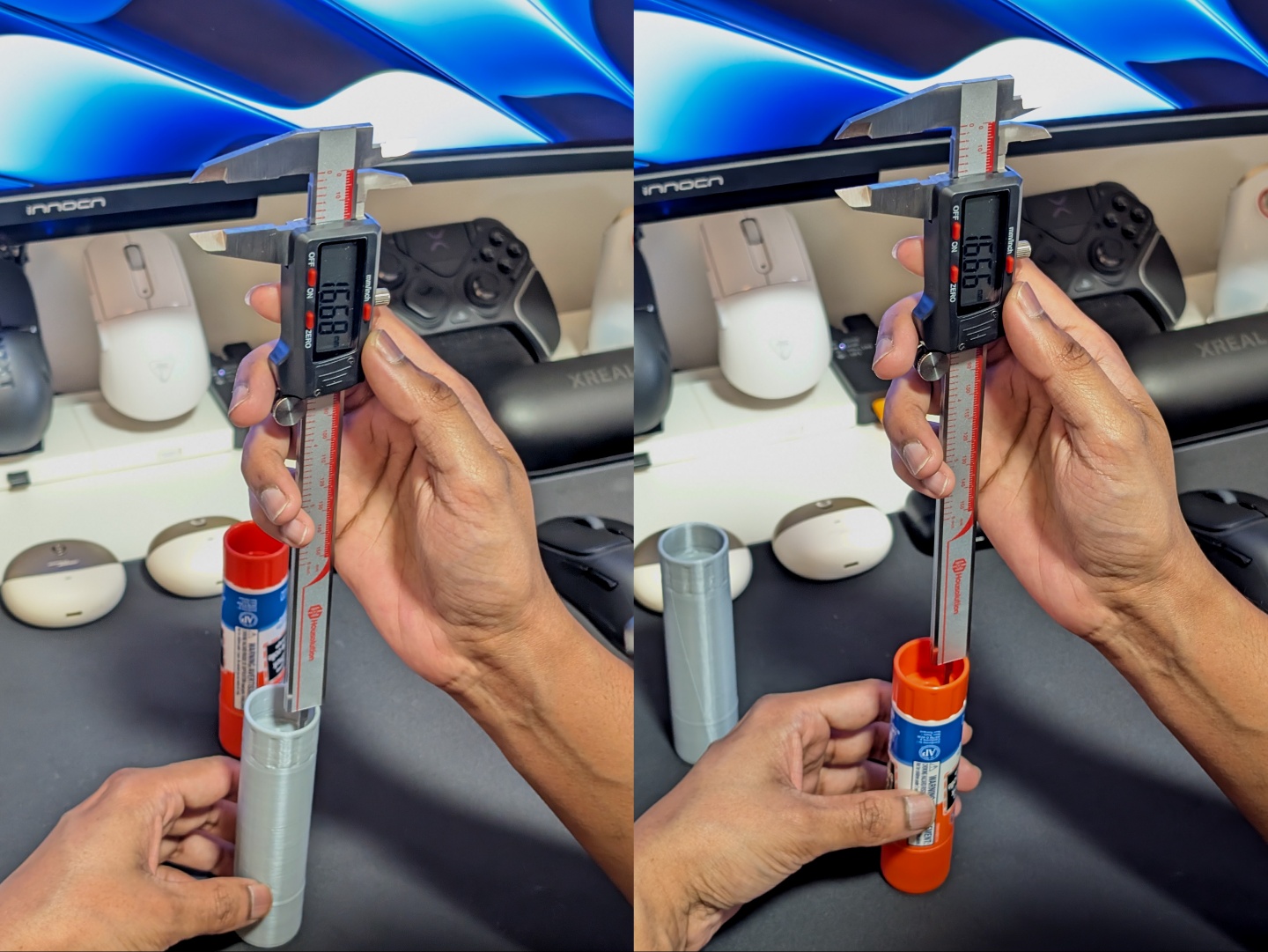

Mimo to wyniki były o wiele dokładniejsze w przypadku pojedynczych kształtów i obiektów. Klej w sztyfcie został zeskanowany przy użyciu kombinacji lasera równoległego i pojedynczego, a następnie wydrukowany w 3D. Jak widać na poniższych zdjęciach, płytka część mieściła się w deklarowanej dokładności, podczas gdy głębsza część była odchylona o 0,03 mm. Średnica była odchylona o 0,04 mm, ale wysokość była odchylona o 0,24 mm, biorąc pod uwagę, że na wydruku znajduje się warstwa brzegowa o grubości 0,2 mm.

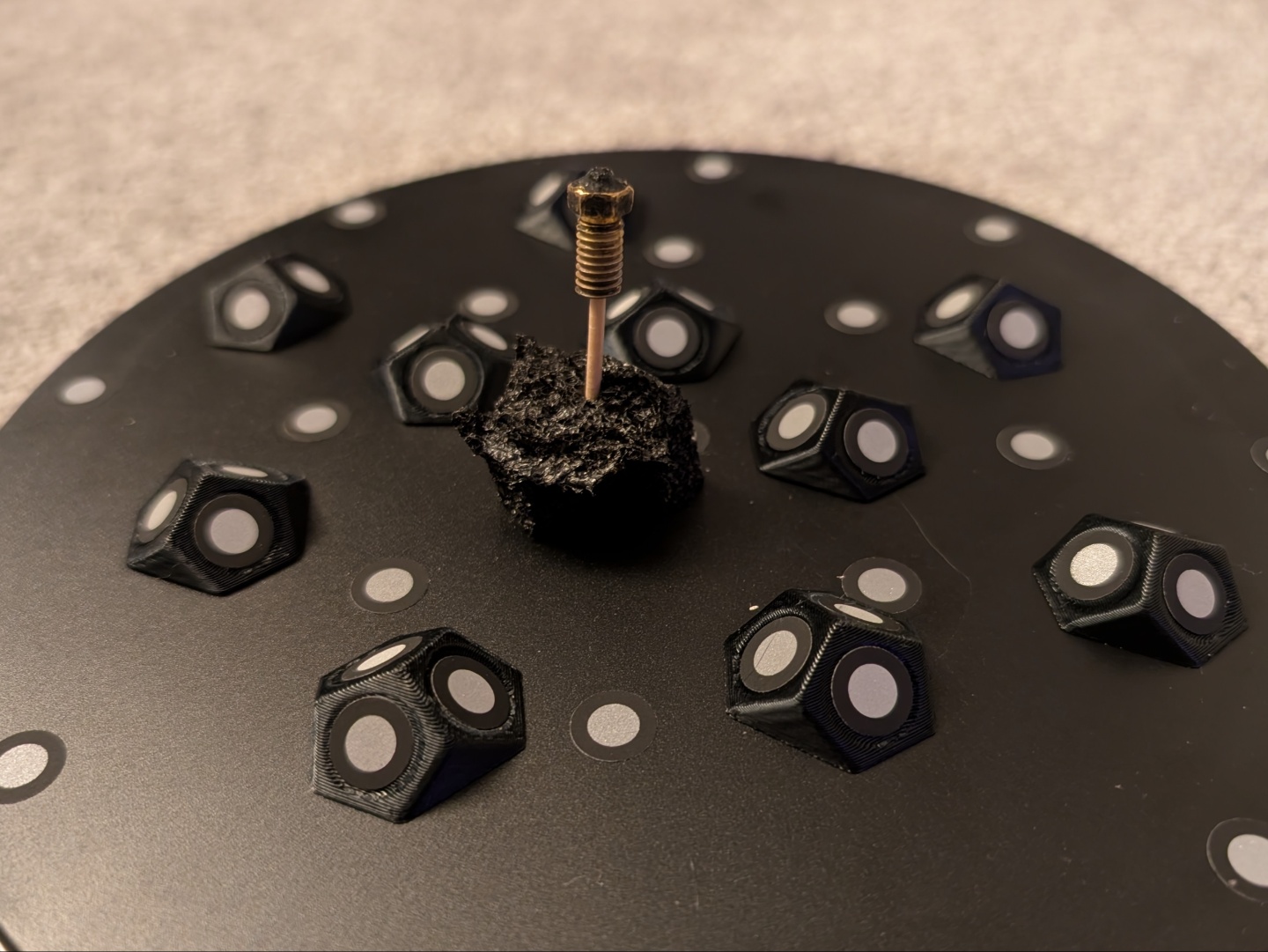

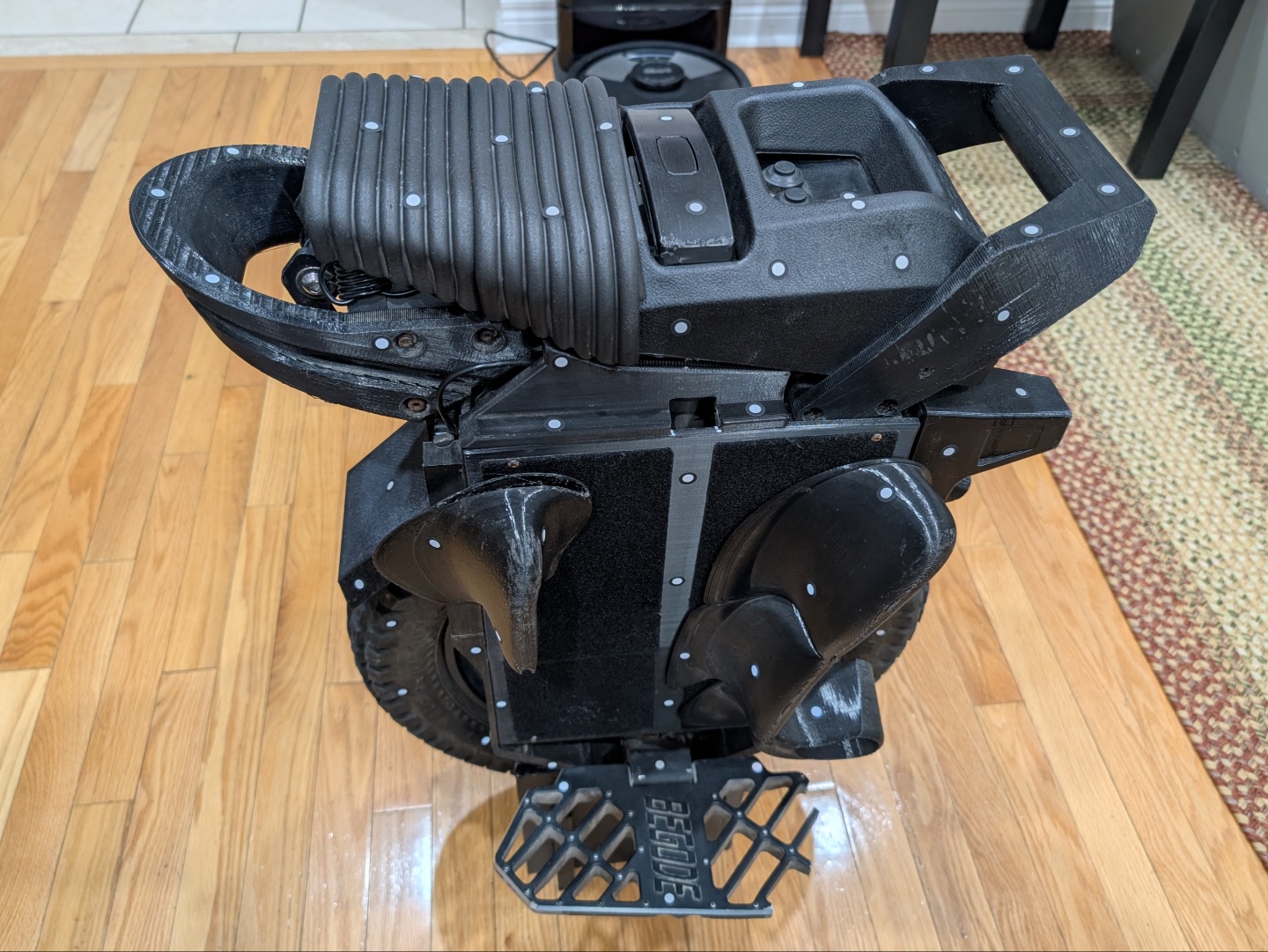

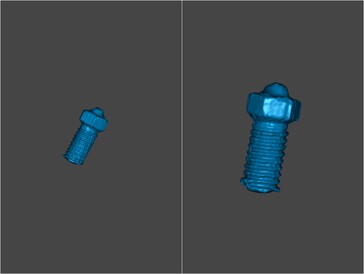

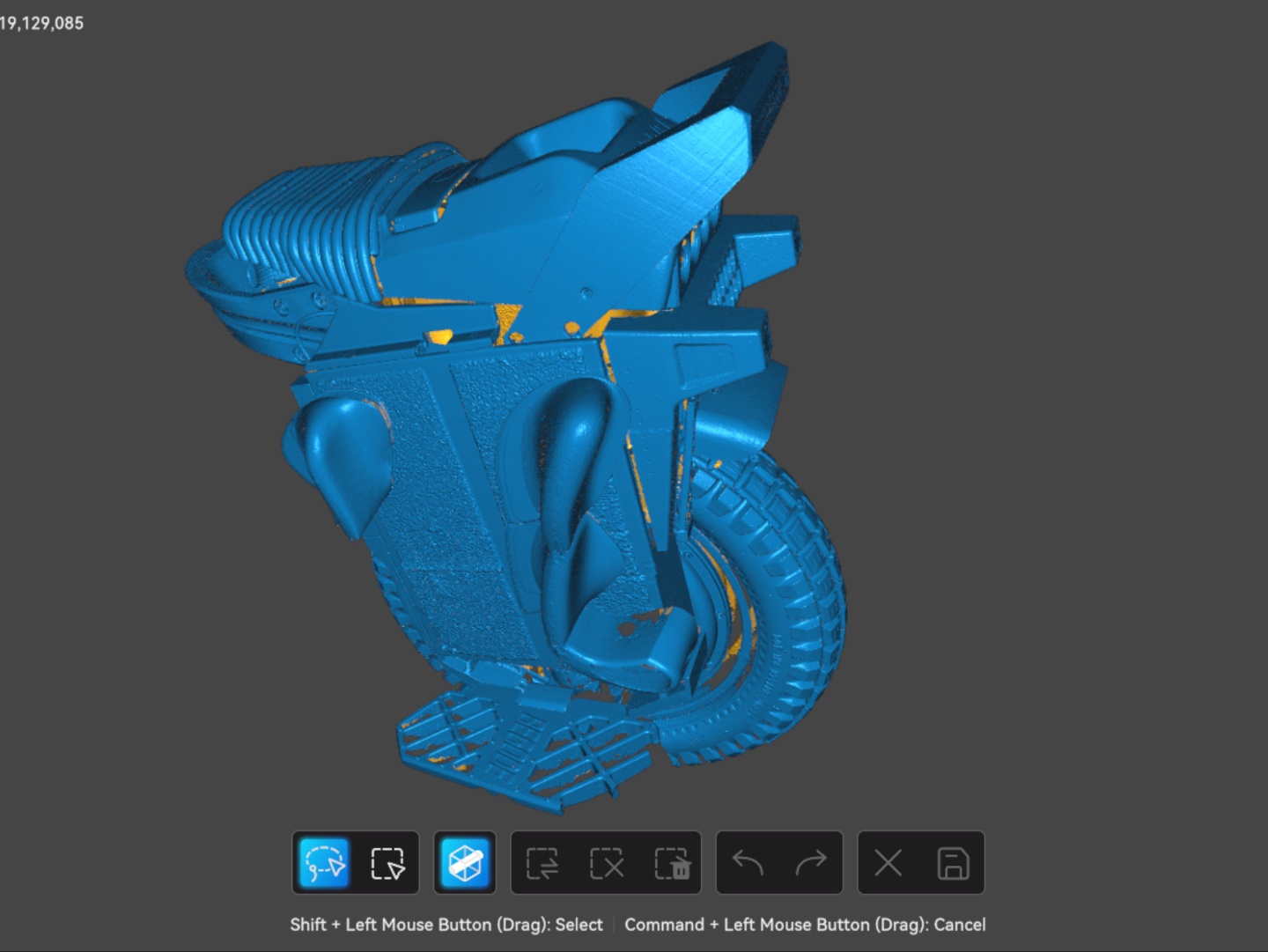

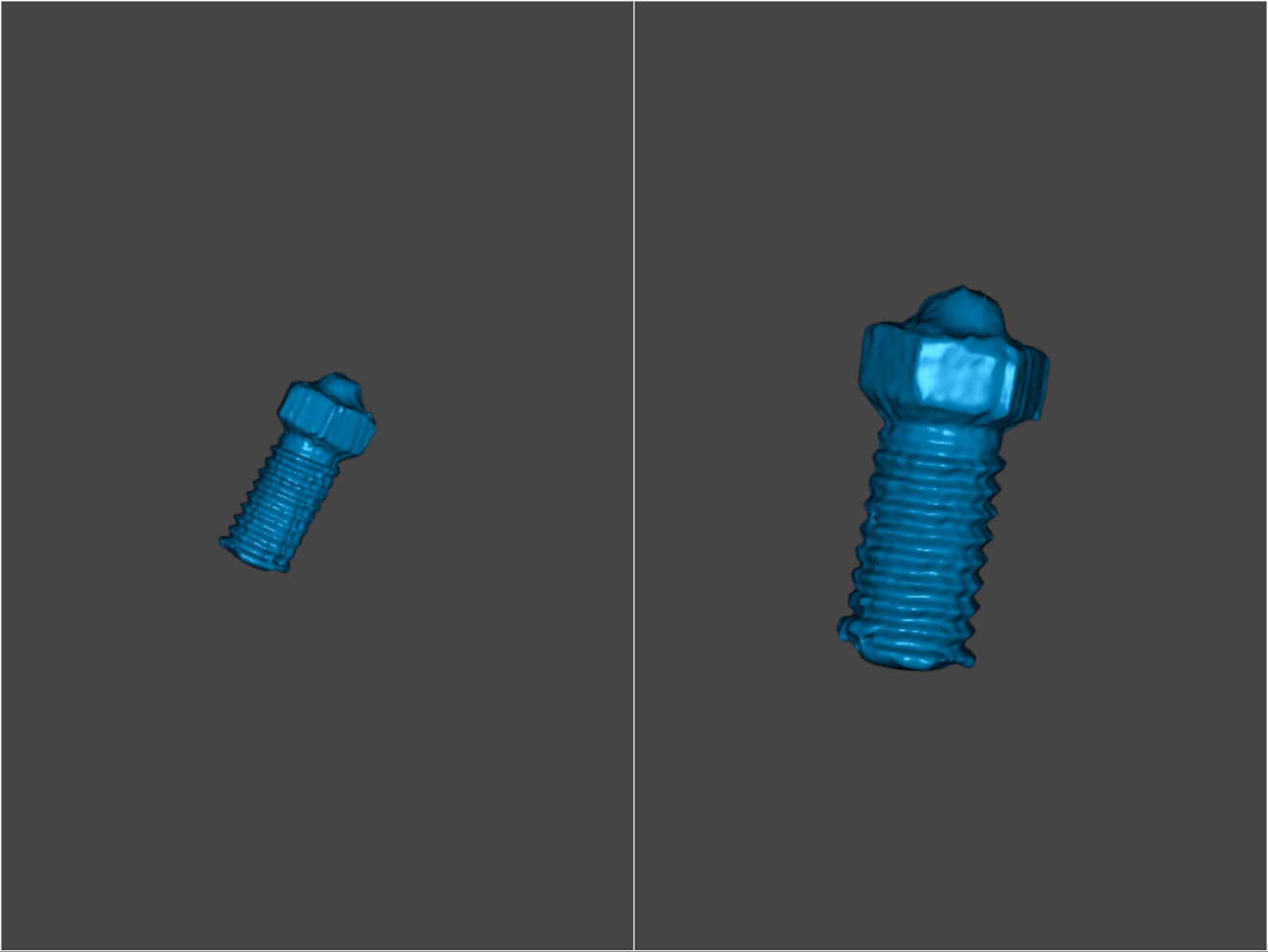

W przypadku mniejszego skanu użyłem uszkodzonej dyszy z drukarki 3D, a Sermoon S1 wydawał się tracić pewne szczegóły w gwintach. W przypadku większego skanu, zeskanowałem głównie czarny elektryczny monocykl (EUC) z kilkoma odblaskowymi częściami przy użyciu trybu linii krzyżowej. Wykonanie wstępnego skanu zajęło mniej niż 10 minut, czyli mniej więcej tyle, ile zajęło przyklejenie markerów. Tak więc skan gotowy do procesu został utworzony w mniej niż 20 minut. Chociaż fuzja i przetwarzanie siatki zajęło kolejne pięć do siedmiu minut na Macbooku Air.

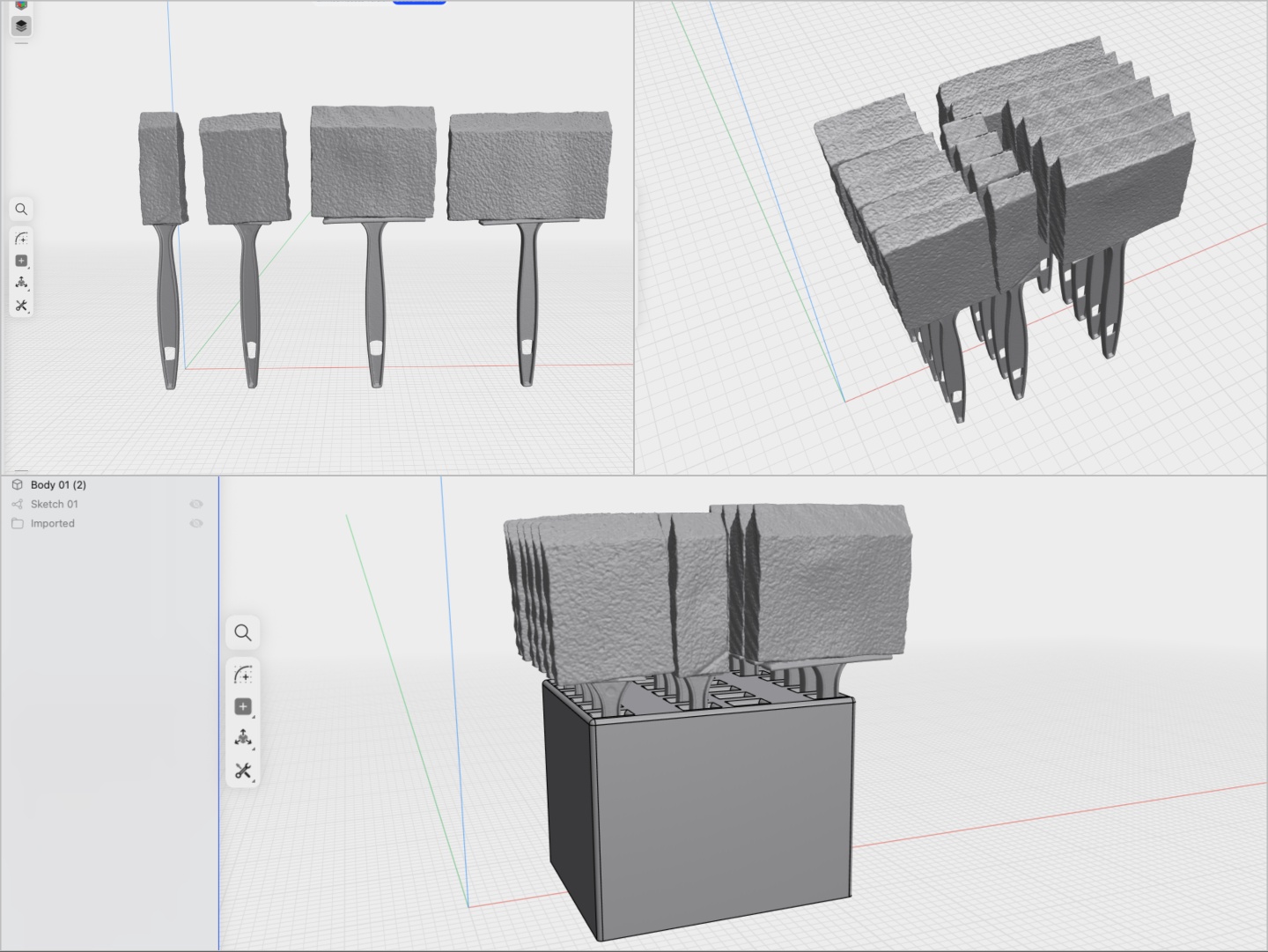

Dla bardziej praktycznych i organizacyjnych zastosowań, byłem w stanie zaprojektować uchwyt na kilka pędzli siatkowych, które leżały w pobliżu. Posiadanie modelu 3D pędzli o różnych rozmiarach pomogło zwizualizować, jak będą one wyglądać w przestrzeni 3D zgodnie z moimi wymaganiami projektowymi. Creality Scan, podobnie jak inne oprogramowanie do skanowania 3D, posiada funkcję wyrównywania, dzięki której dwie zeskanowane połówki można połączyć w celu uzyskania kompletnego modelu. Pomogło to w stworzeniu dokładnych modeli 3D pędzli. Następnie udało mi się również szybko zaprojektować podstawkę pod mysz, aby uporządkować moje biurko, skanując spód tej myszy, i przeszedłem od skanowania do projektowania do wydrukowania prototypu w mniej niż 30 minut.

Wreszcie, testowanie skanowania w podczerwieni obejmowało ręcznie wykonany piankowy hełm strażnika z gry Anthem, a także człowieka. Skanowanie w podczerwieni jest szybkie i w zależności od oświetlenia może wygenerować dość dokładną mapę kolorów. W przypadku skanowania ludzi, Sermoon S1 zmaga się z włosami, ale jest to znane ograniczenie skanerów 3D.
