Test Lenovo ThinkPad Edge E530

02/07/2012

ThinkPad Edge E530 jest następcą modelu E520. To jeden z niewielu laptopów posiadających matową matrycę oraz nadającą się do grania kartę grafiki i niekosztujących krocie. Od poprzednika różni się zastosowaniem karty GF GT 630M w miejsce Radeona HD 6630M. Przetestowany model był wyposażony w procesor Intel Core 2. generacji (Sandy Bridge), ale w sprzedaży są już dostępne wersje z jednostkami Core 3. generacji (Ivy Bridge).

Obudowa

Grafitowa obudowa jest rozweselona drobnymi akcentami, których nie uświadczymy w normalnych ThinkPadach. Są to m.in. wąska aluminiowa lamówka na pokrywie ekranu, nieco ciemniejszy odcień na deklu (ten element może być w innych wersjach kolorystycznych czerwony lub niebieski) oraz świecąca na czerwono kropka nad "i" w napisach "ThinkPad". Cechą odróżniającą Edge od normalnych ThinkPadów jest też błyszcząca oprawa klawiatury. Niezrozumiałe jest, dlaczego Lenovo zdecydowało się na to rozwiązanie, bo nie dodaje ono laptopowi elegancji, a wręcz przeciwnie - uwydatnia kurz, ślady palców i mikrorysy.

Jakość obudowy nie odstaje generalnie od lepszych laptopów biznesowych i sztywność jest niezła. Uginają się elementy wrażliwe także w innych konstrukcjach, tj. wieko, fragment nad napędem optycznym i obszar nad wnęką akumulatora. Jakość materiałów nie może się natomiast równać z tymi stosowanymi w laptopach Latitude, ProBook i w normalnych ThinkPadach. Mimo tego miejsca oparcia są twarde, obudowa ekranu nie daje się łatwo wykrzywiać, a ekran nie chybocze się na zawiasach. Jakość montażu jest w porządku; autor nie zauważył odstających elementów, niedokładności w spasowaniu, ani ostrych krawędzi.

Komputer nie traci stabilności po odpięciu akumulatora.

ThinkPad Edge E530 waży około 2,5 kg, co jest wartością typową dla modeli z kategorii 15".

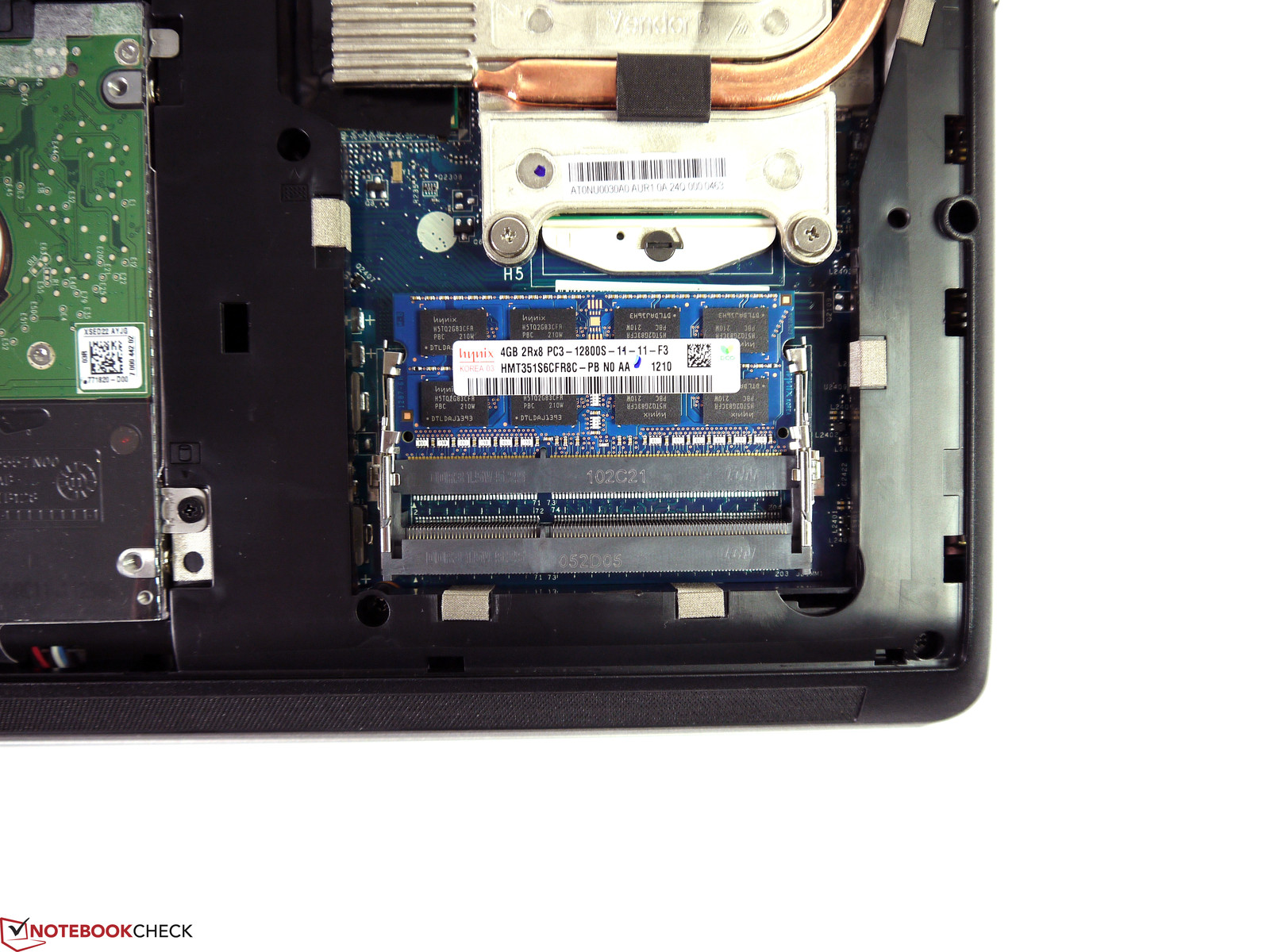

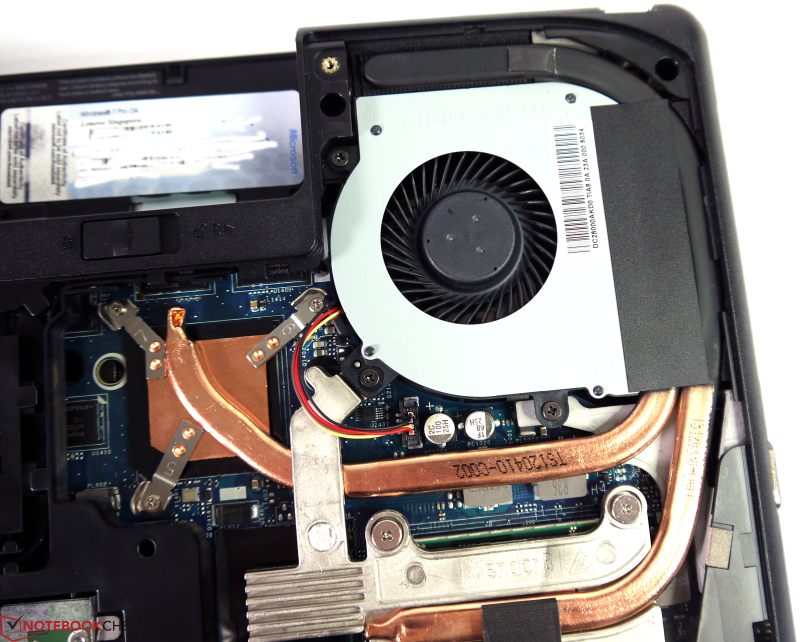

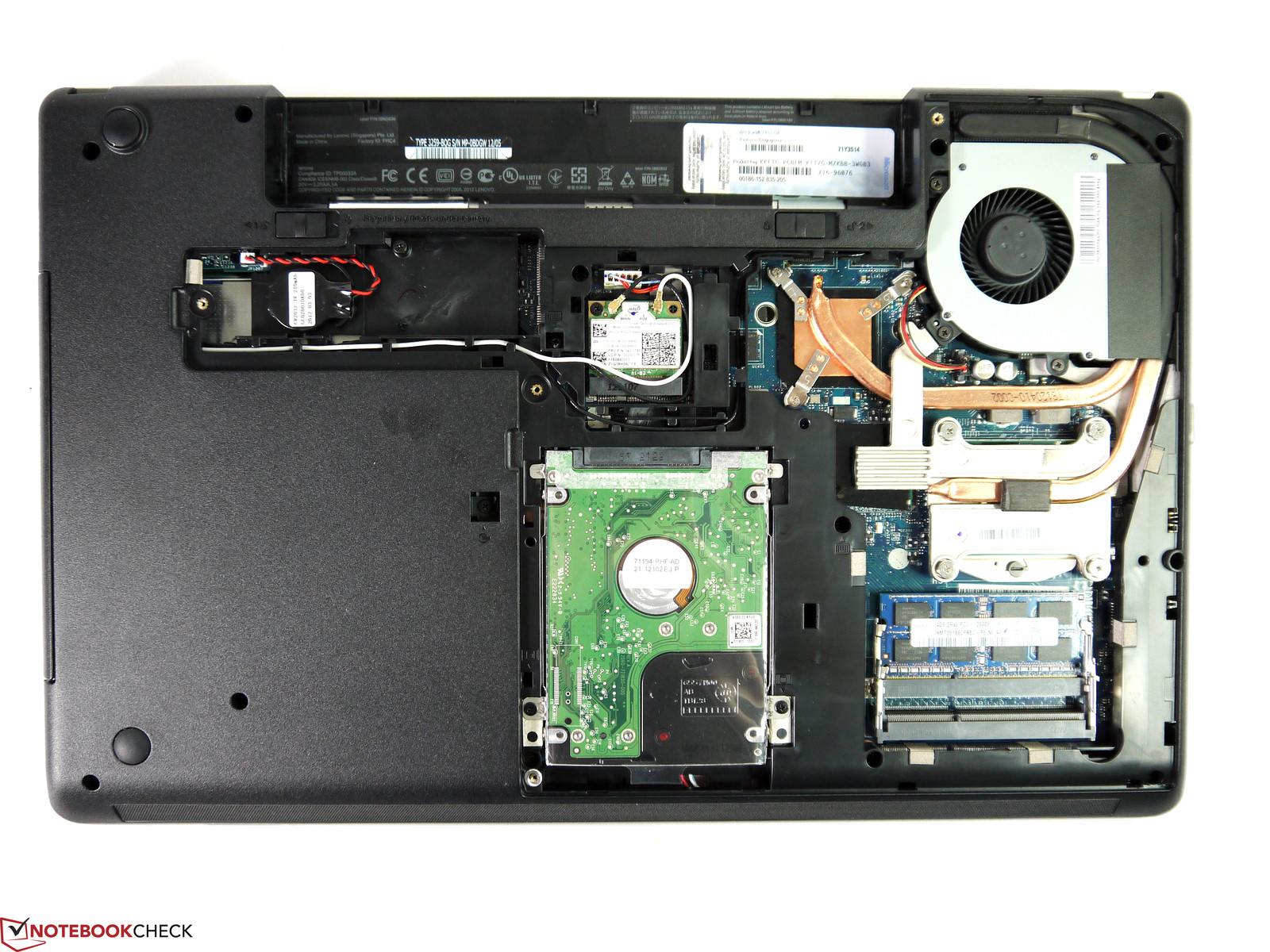

Dwie pokrywy na spodzie dają łatwy dostęp do najważniejszych podzespołów laptopa. Pod większą z nich znajdują się zatoka dysku 2,5", gniazda pamięci RAM oraz układ chłodzenia. Można więc nie tylko modyfikować podzespoły, ale też wyczyścić wentylator. ThinkPad Edge E530 posiada wolne gniazdo mSATA, do którego można podłączyć dysk SSD.

Wyposażenie w złącza jest solidne. W porównaniu z modelem E520 ubyły jednak port eSATA i gniazdo ExpressCard. Nowością są trzy porty USB 3.0; zachowano natomiast port USB 2.0 z funkcją ładowania. Zmieniło się trochę położenie interfejsów.

Większość złączy znajduje się w przedniej części laptopa. Są więc łatwo dostępne, ale przy podłączonych peryferiach wada jest taka, że te peryferia i ich kable zajmują miejsce przy laptopie, gdzie użytkownik chciałby operować myszką komputerową. Odstępy między złączami na lewej ściance bocznej są niewielkie.

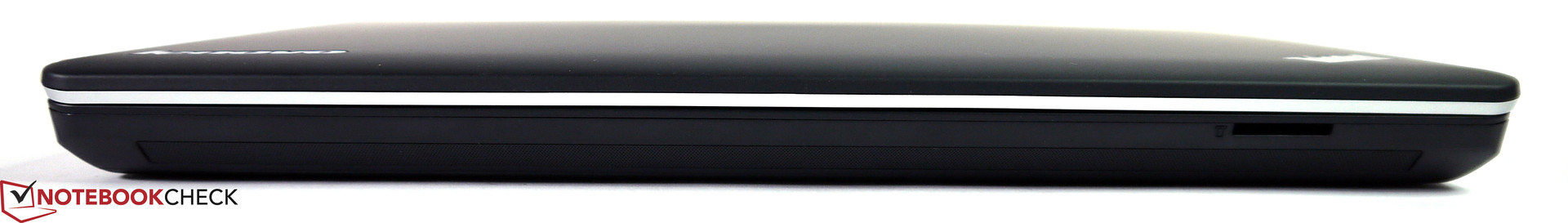

przód: czytnik kart pamięci
przód: czytnik kart pamięci

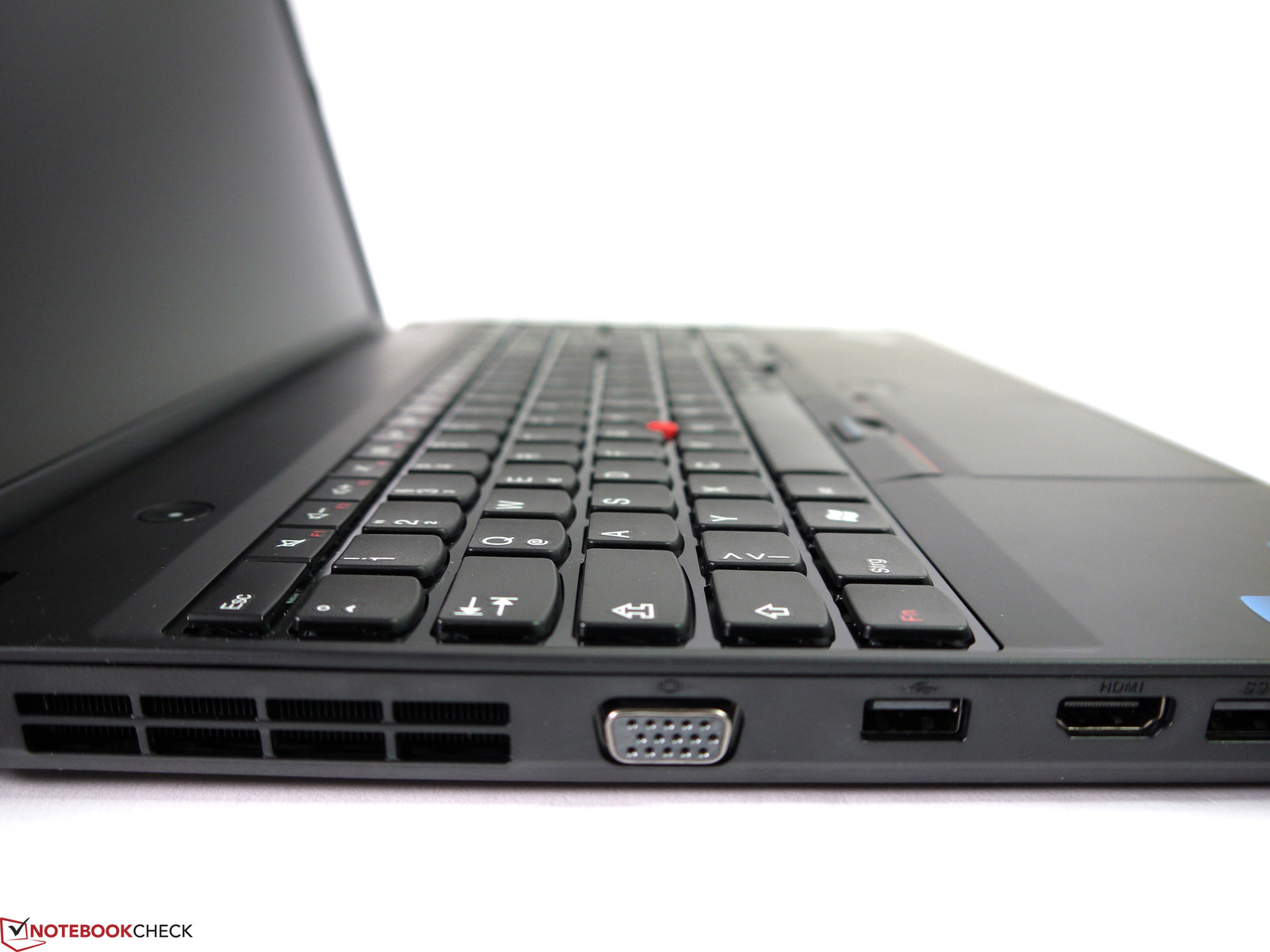

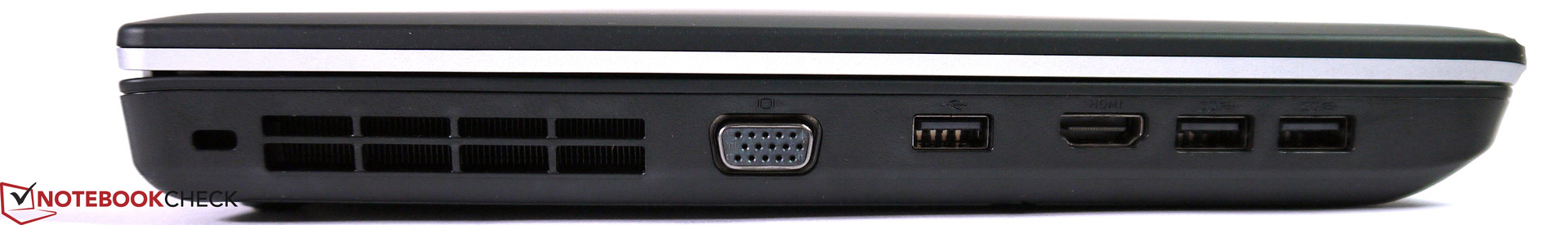

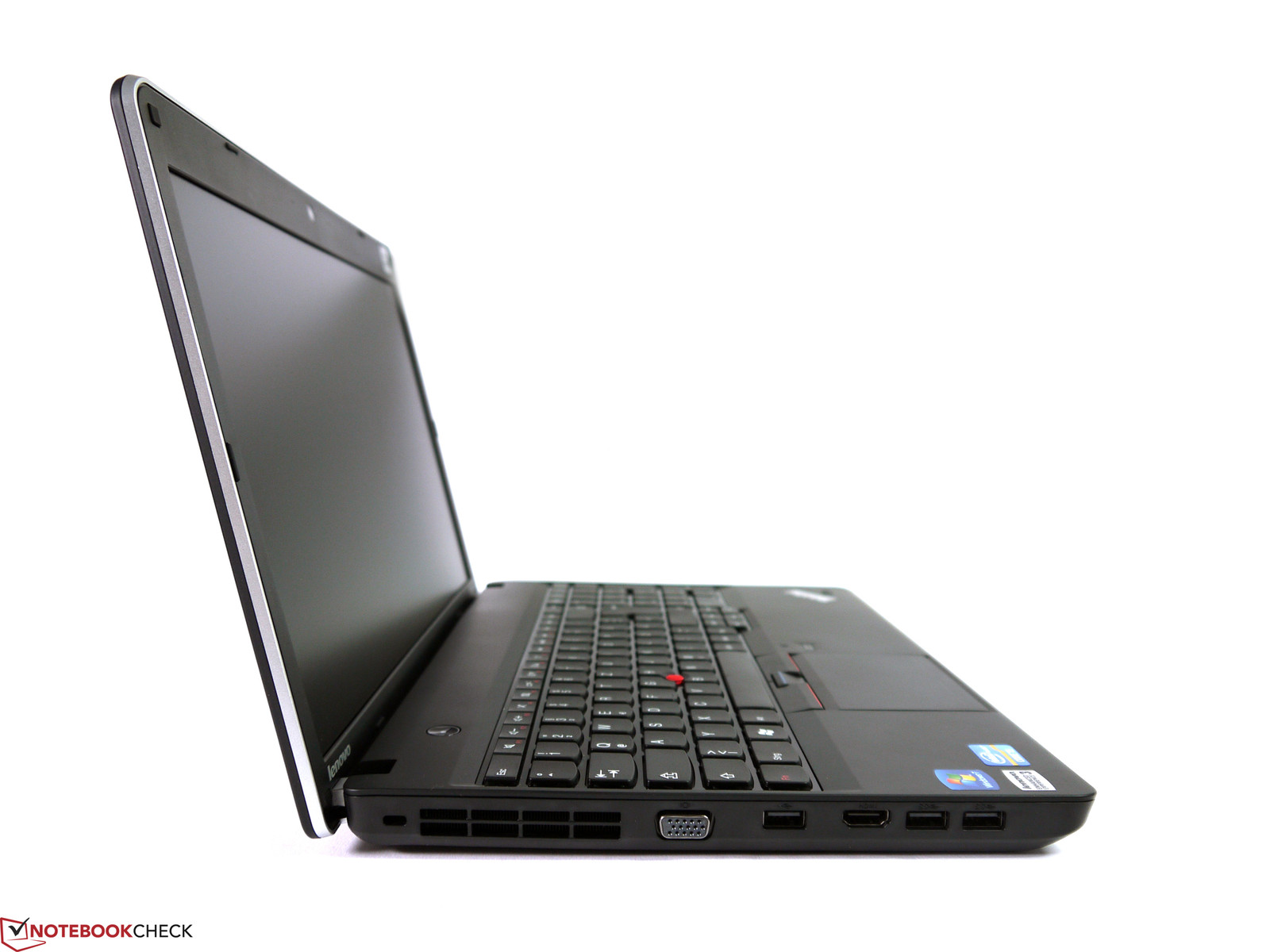

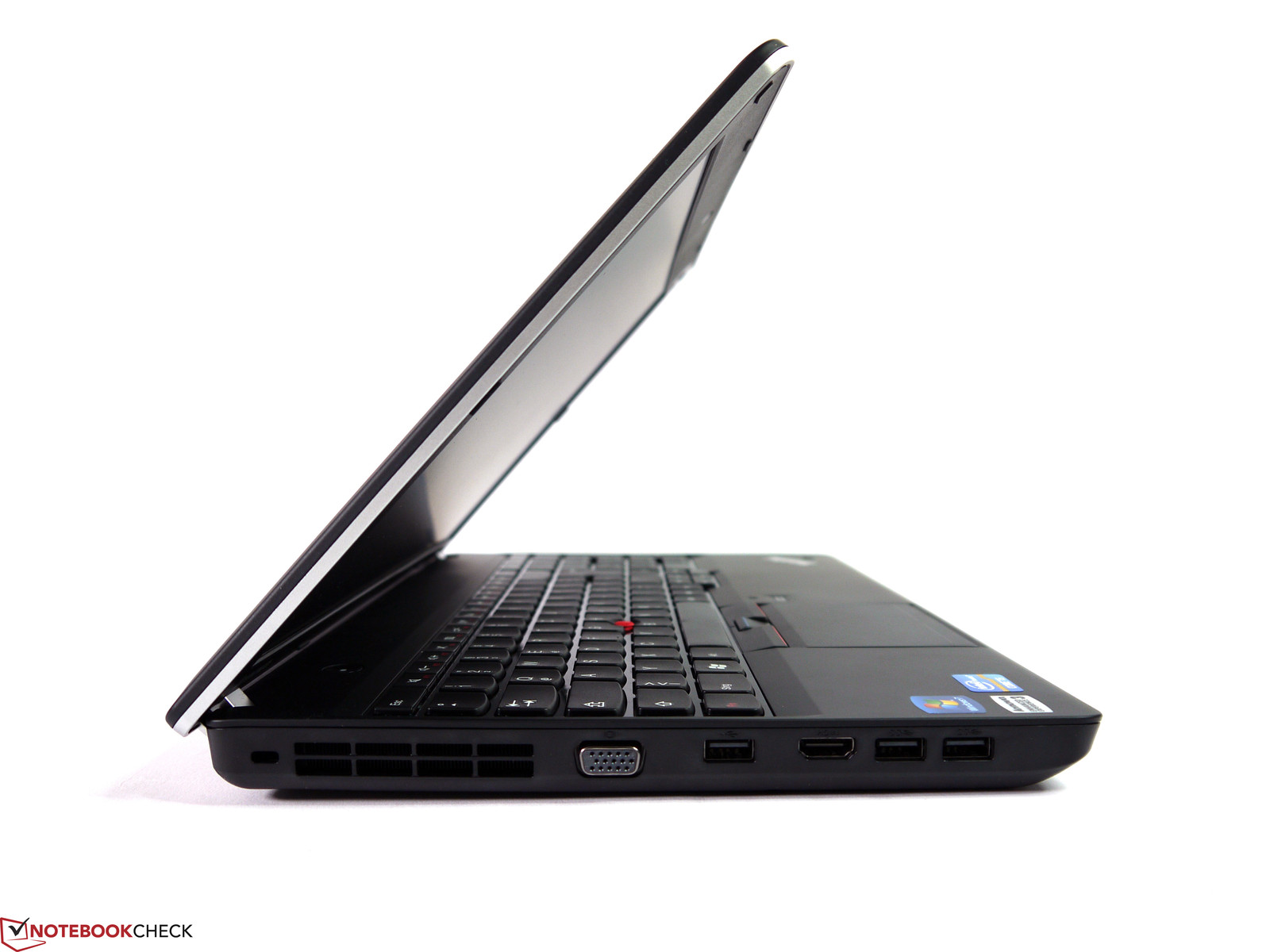

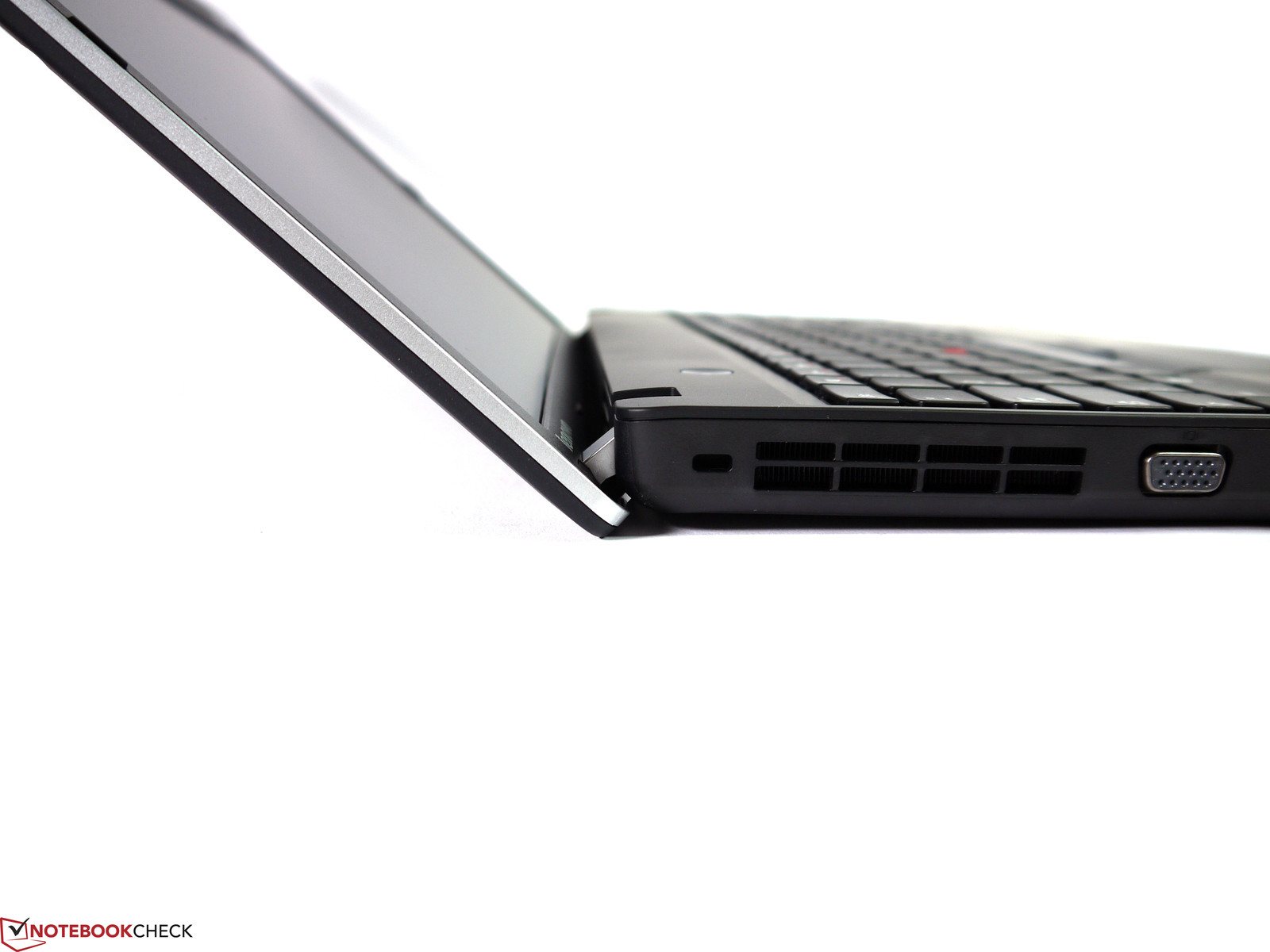

lewy bok:gniazdo blokady Kensingtona, otwory wentylacyjne, VGA, USB 3.0, HDMI, 2 USB 3.0
lewy bok:gniazdo blokady Kensingtona, otwory wentylacyjne, VGA, USB 3.0, HDMI, 2 USB 3.0

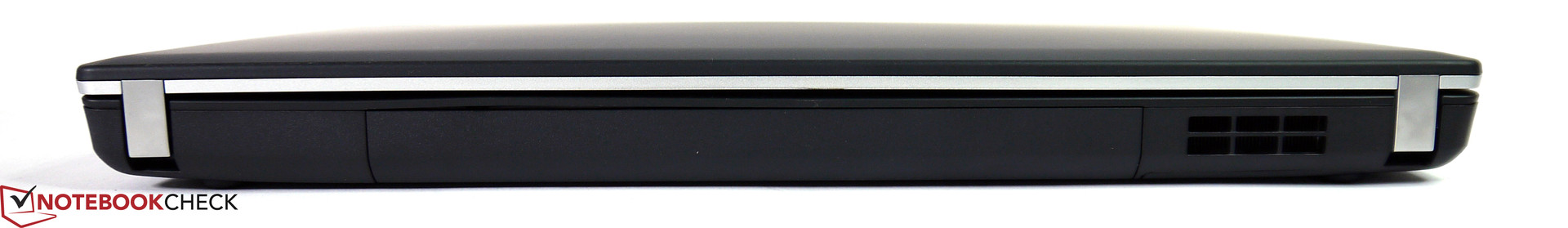

tył: akumulator i otwory wentylacyjne
tył: akumulator i otwory wentylacyjne

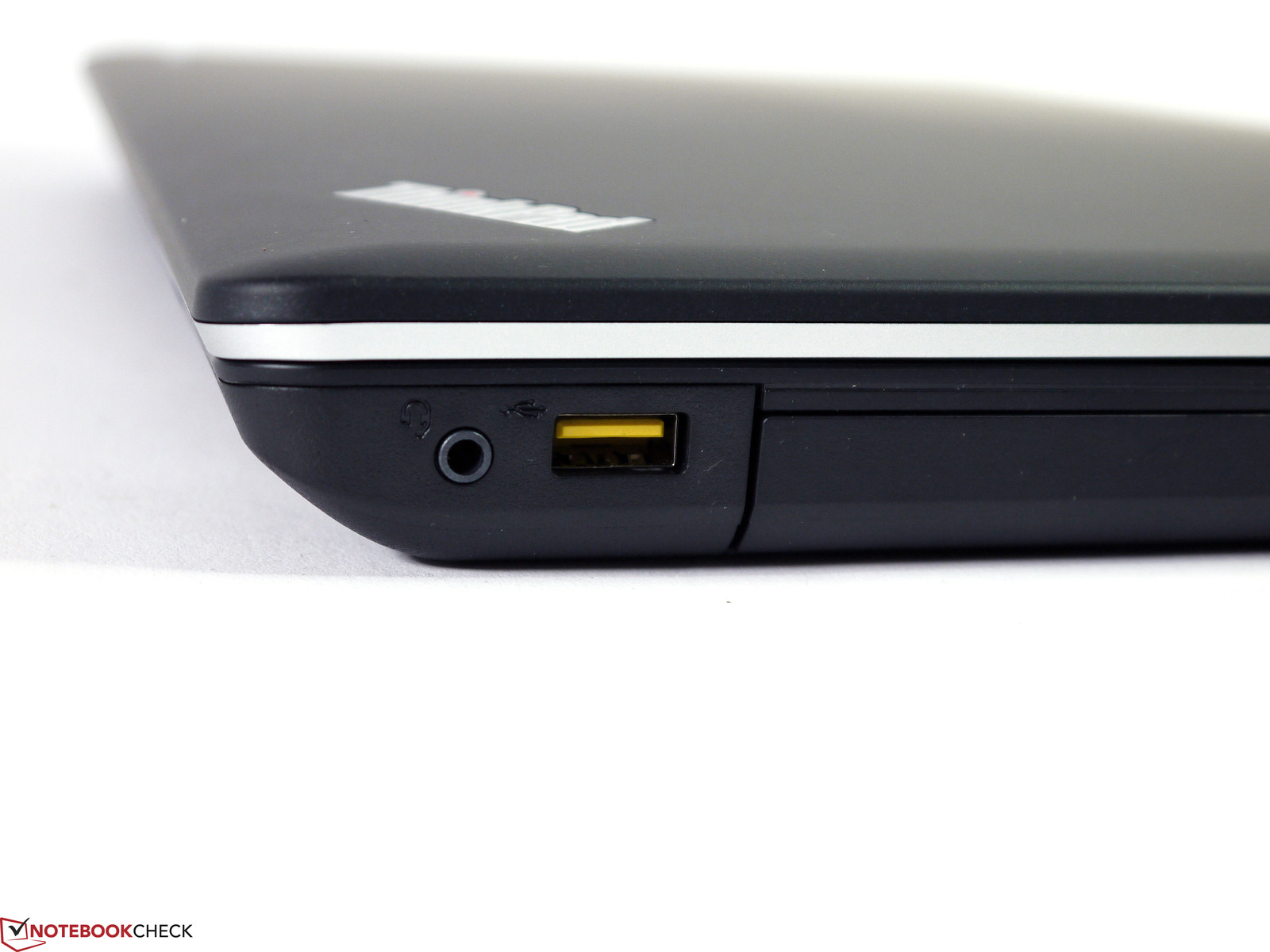

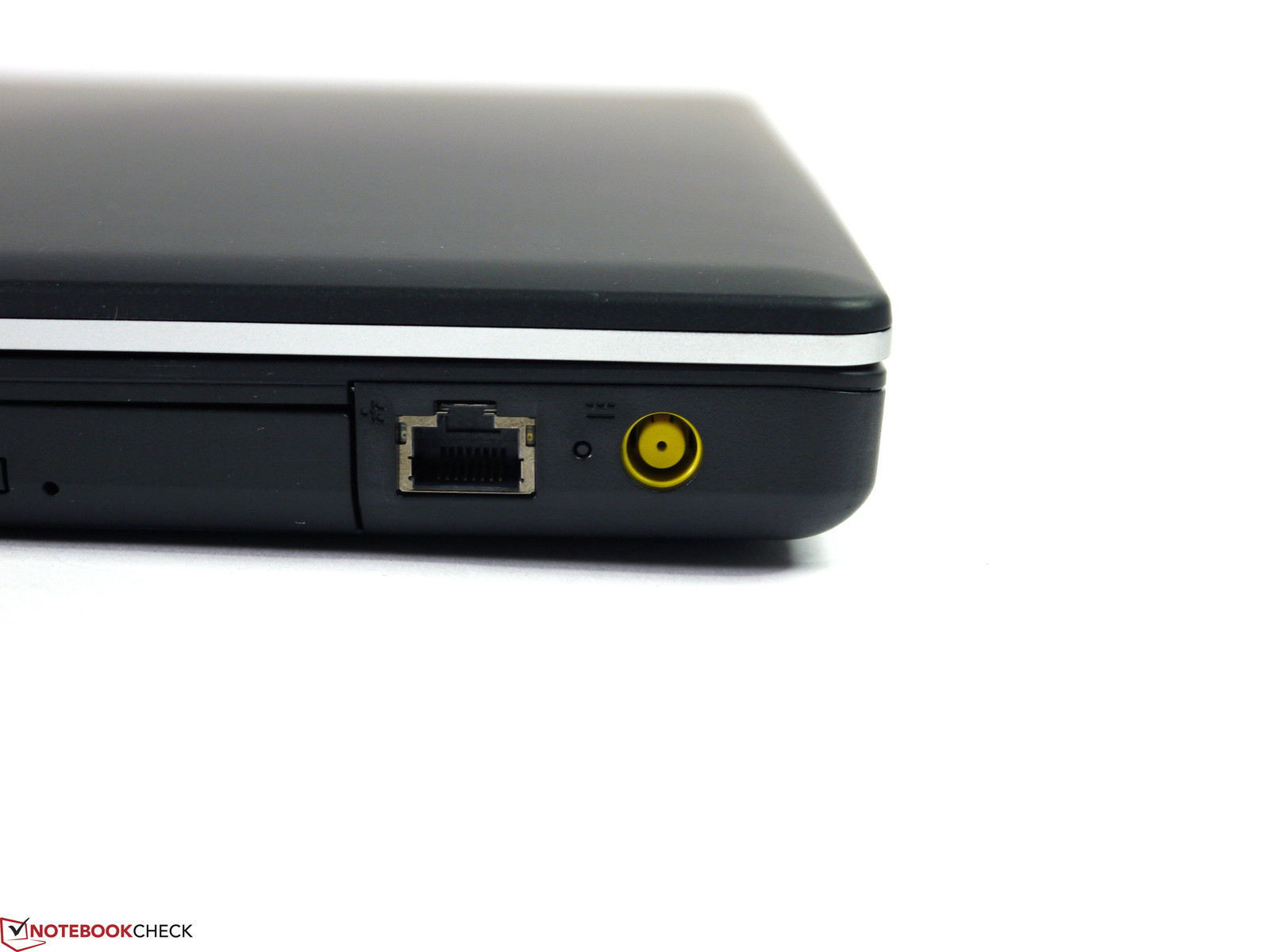

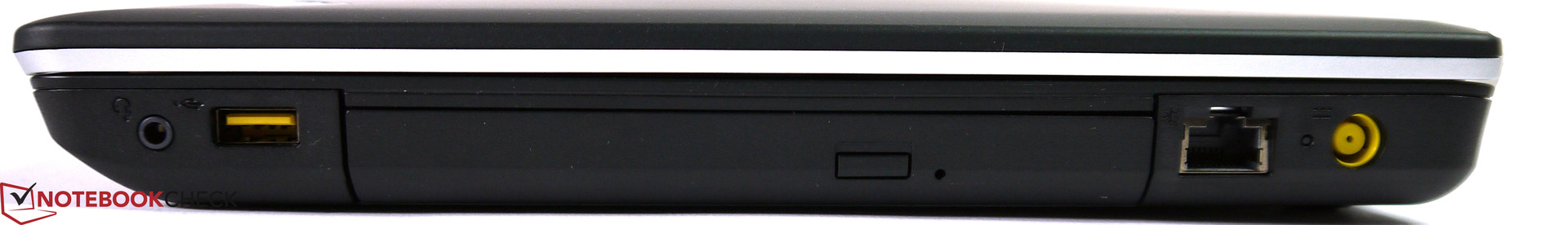

prawy bok: gniazdo audio, żółte USB 2.0 (Always-On USB), napęd optyczny (DVD), LAN (Gigabit Ethernet), gniazdo zasilania
prawy bok: gniazdo audio, żółte USB 2.0 (Always-On USB), napęd optyczny (DVD), LAN (Gigabit Ethernet), gniazdo zasilania

Osprzęt

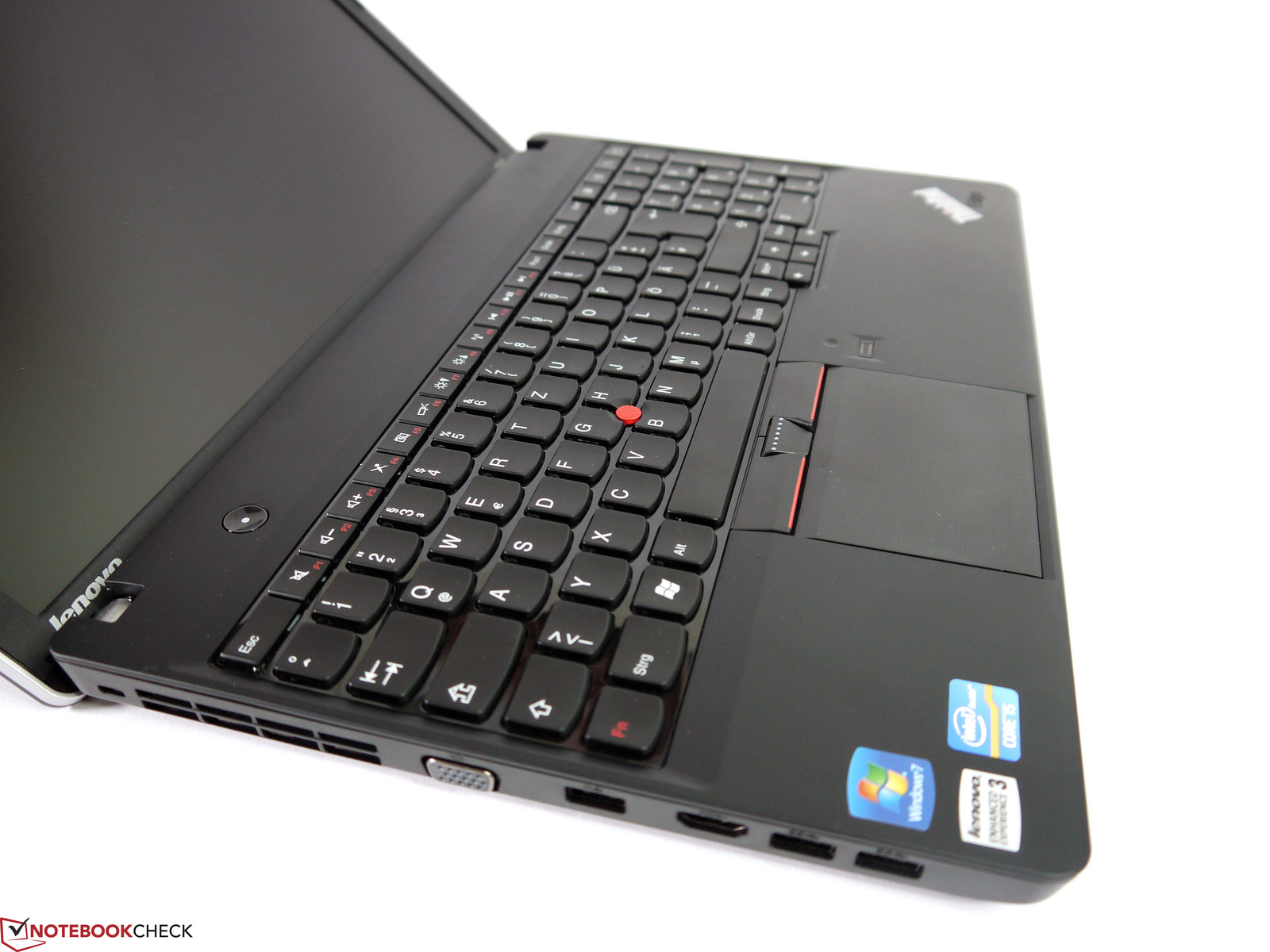

Wyspowa klawiatura posiada odrębny blok numeryczny z prawej strony i zajmuje prawie całą szerokość platformy roboczej. Klawisze mają średni skok i stawiają opór trochę większy, niż zazwyczaj. Dość głośne są tylko największe klawisze, w tym spacja i enter. Tacka klawiatury jest sztywna tylko w lewej części. W prawej części jest znacznie mniej stabilna i nad napędem optycznym ugina się wyraźnie. Osobom dużo piszącym na klawiaturze może niewątpliwie przeszkadzać kształt klawiszy; dużo wygodniejsze są klasyczne klawiatury ze starszych ThinkPadów.

Płytka dotykowa jest duża. Reaguje ona bardzo dobrze na dotknięcia/ruchy palca i posiada korzystne właściwości ślizgowe. Gesty funkcji dotyku wielopunktowego wykonuje się wygodnie na dużej powierzchni. W przeciwieństwie do modelu E520 gładzik z E530 nie posiada oddzielnych przycisków; ich rolę pełni cała płytka. Rozwiązanie to funkcjonuje dość dobrze, ale wymaga nabrania wprawy. Przy normalnym pukaniu w płytkę gładzik klekotał, gdyż najwyraźniej pod powierzchnią dotykową jest zbyt duży luz. Na dłuższą metę jest to irytujące.

Manipulator TrackPoint funkcjonuje świetnie, tak jak w innych ThinkPadach.

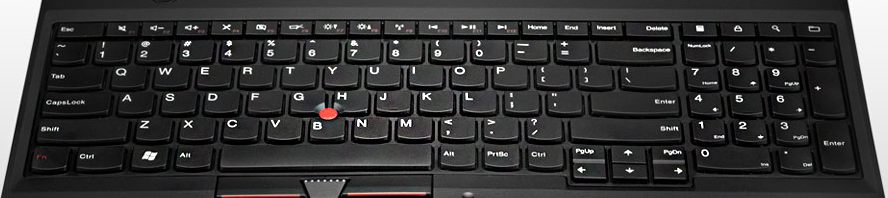

klawiatura QWERTY (fot. Lenovo)
klawiatura QWERTY (fot. Lenovo)

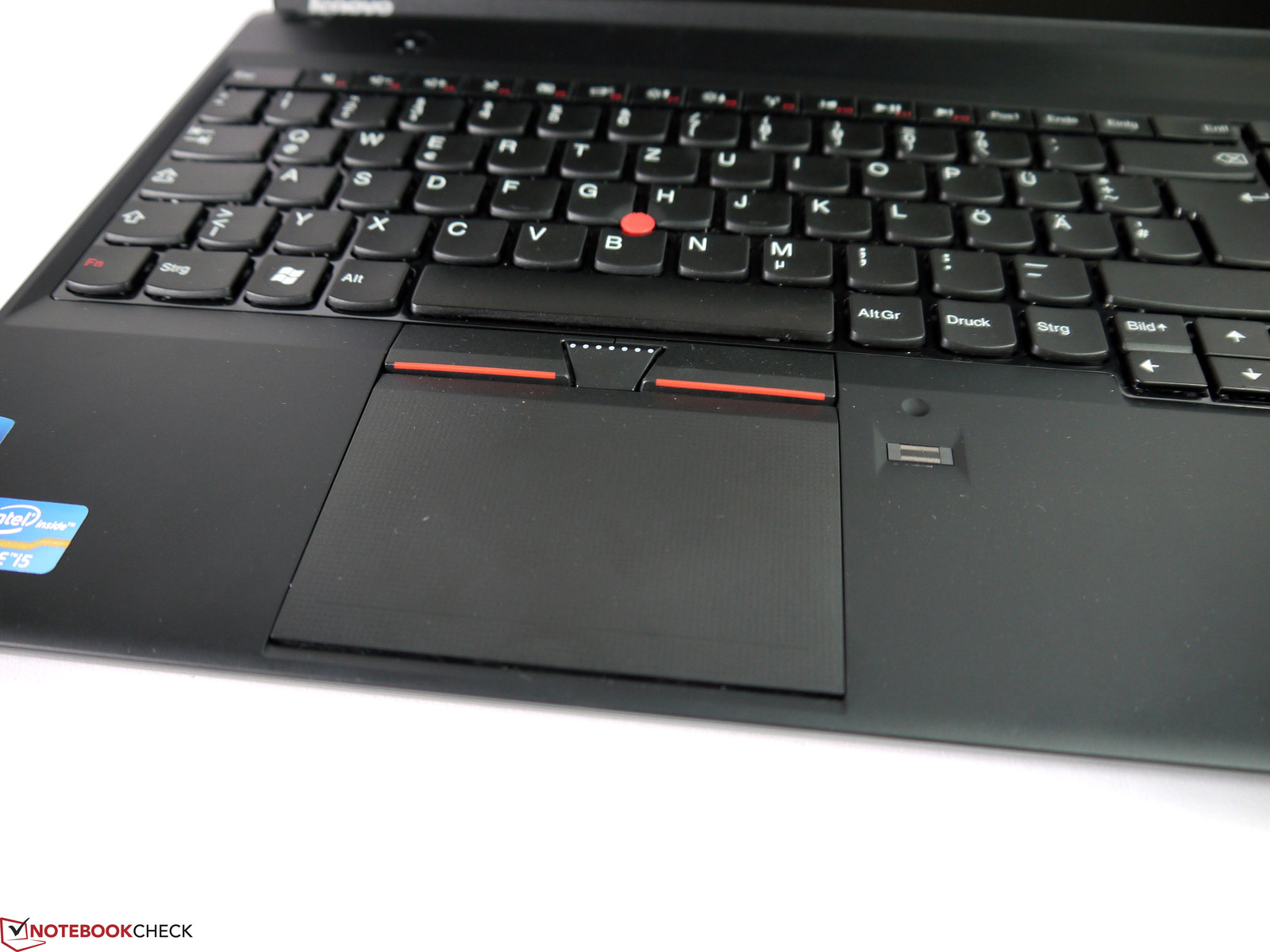

płytka dotykowa i TrackPoint
płytka dotykowa i manipulator TrackPoint

Obraz

Lenovo oferuje w modelu Edge E530 trzy różne matryce. Są to dwa wyświetlacze HD 1366 x 768 pikseli (błyszczący i matowy) oraz jeden HD+ 1600 x 900 pikseli (matowy). Testowany egzemplarz posiadał standardową matrycę HD o matowej powierzchni. Dość niska rozdzielczość oznacza w przypadku matrycy o przekątnej 15,6", że ikony i czcionki są duże, co jest korzystne dla ich czytelności. Szczegółowość obrazu nie wygląda natomiast dobrze; piksele są duże i krawędzie poszczególnych elementów są odrobinę poszarpane (pikseloza).

226
cd/m²
221
cd/m²
197
cd/m²
234
cd/m²
245
cd/m²
222
cd/m²
225
cd/m²
233
cd/m²
215
cd/m²
podświetlenie ekranu
Parametry
Gossen Mavo-Monitor
maksimum: 245 cd/m²
średnia: 224.2 cd/m²
rozświetlenie: 80 %
na akumulatorze: 245 cd/m²
czerń: 2.01 cd/m²
kontrast: 122:1

Maksymalna luminancja wyniosła od 197 cd/m² (w prawym górnym rogu) do 245 cd/m² (na środku ekranu), co średnio dało 224 cd/m². To dobre wyniki; taka intensywność podświetlenia pozwala używać laptop również na dworze. Dzięki matowej powierzchni i braku przeszkadzających refleksów w pomieszczeniach wystarczy luminancja na poziomie około 150 cd/m² (osiągana na 10. z 15 stopni intensywności podświetlenia). Jasność obrazu nie jest automatycznie zmniejszana po przejściu na zasilanie akumulatorowe.

Zgodnie z notebookowym standardem kontrast okazał się bardzo niski (122:1). Kolory wydają się blade, a czarny wygląda na szary, więc zdjęcia i filmy znacznie tracą w oczach użytkownika. Przestrzeń barw sRGB jet odwzorowana w około 78%.

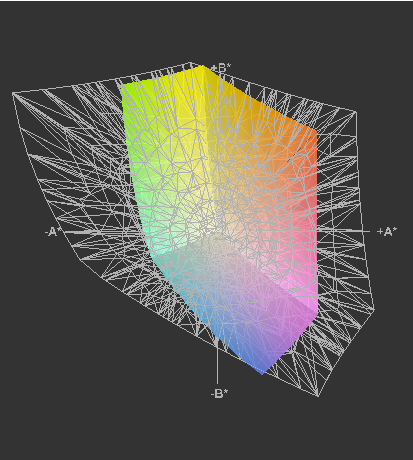

E530 a Adobe RGB
Lenovo Thinkpad Edge E530 a przestrzeń Adobe RGB (siatka)

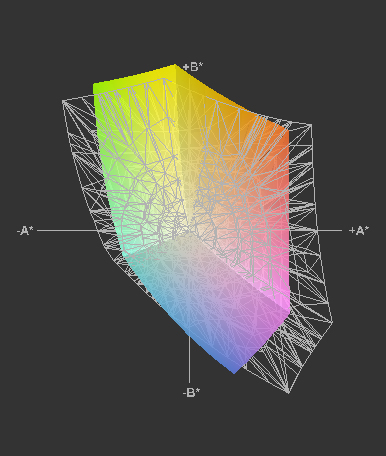

E530 a sRGB
Lenovo Thinkpad Edge E530 a przestrzeń sRGB (siatka)

Kąty widzenia są w miarę dobre w poziomie i bardzo wąskie w pionie. To normalne w przypadku matrycy typu TN. Jeśli za mocno odchyli się ekran od siebie lub do siebie, pojawia się mocne blaknięcie prezentowanych treści lub inwersja kolorów.

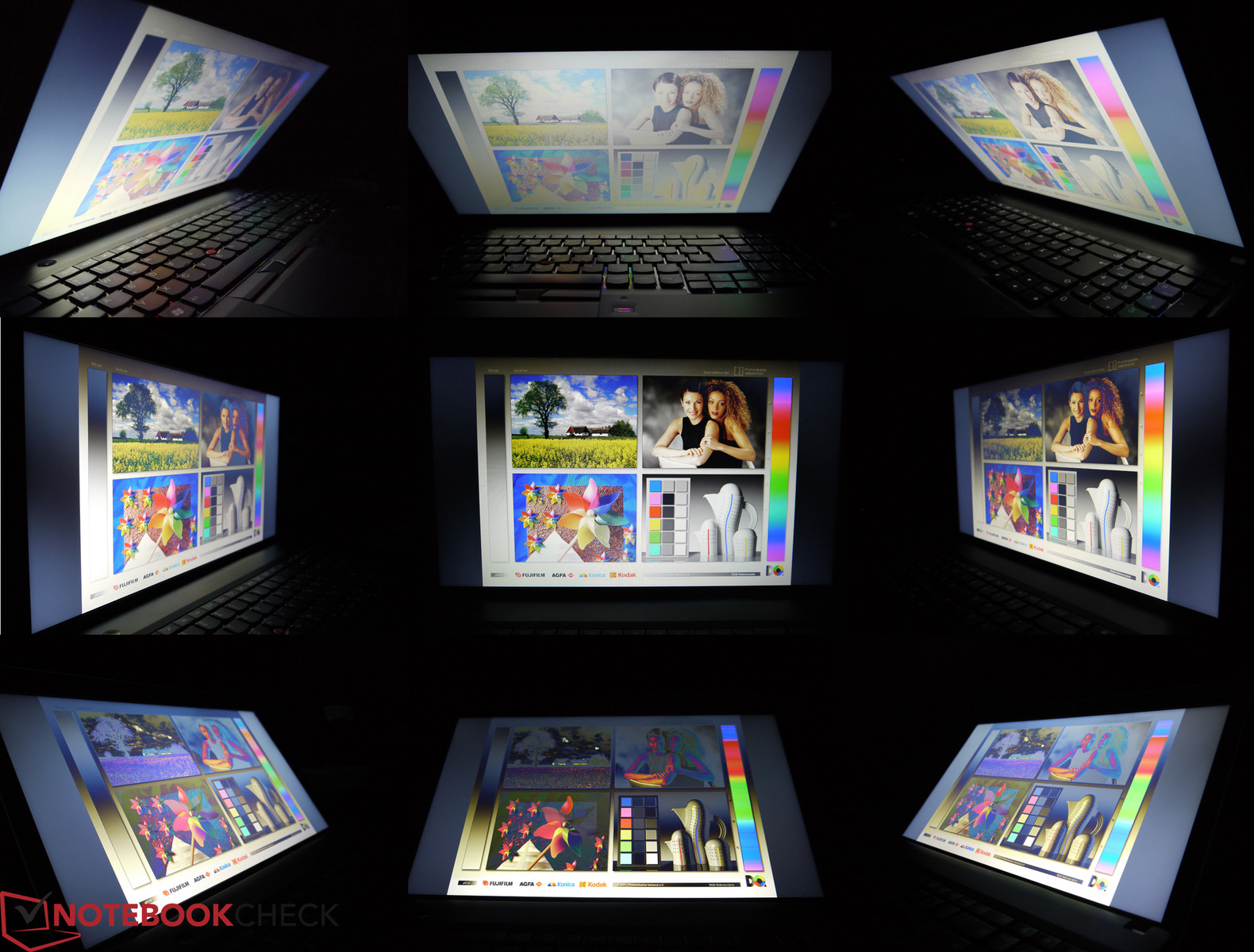

kąty widzenia matrycy ThinkPada Edge E530
kąty widzenia matrycy ThinkPada Edge E530

Osiągi

Lenovo oferuje w E530 możliwość łączenia elementów platform Huron River i Chief River. Wśród dostępnych procesorów są mianowicie jednostki Sandy Bridge i Ivy Bridge, a stosowanym chipsetem jest Intel HM77 Express, tj. rozwiązanie najnowszej generacji. Testowany egzemplarz został wyposażony w procesor Core i5-2450M (Sandy Bridge).

Testy syntetyczne sprawdzające wydajność CPU nie przyniosły niespodzianek - ich wyniki są podobne do uzyskiwanych przez inne laptopy z i5-2450M. W Cinebench R10 64 było to 4839 (1 CPU) i 10408 pkt. (x CPU). Na ukończenie testu wPrime 1024M omawiany laptop potrzebował 546 s, a Super PI 32M - 700 s.

Taktowanie procesora nie było ograniczone na zasilaniu akumulatorowym. Nie występował też throttling CPU spowodowany względami termicznymi lub zbyt słabym zasilaczem.

Przy konwertowaniu pliku MP3 do formatu AAC w iTunes uzyskano prędkość 40,9x. Konwertowanie filmu w programie Badaboom działało bardzo szybko. Przetwarzanie filmów Elephants Dream i Big Buck Bunny do formatu kompatybilnego z iPhone'em (480 x 270) odbywało się przy użyciu CPU z prędkością średnio 106 kl/s.

Testowany ThinkPad Edge E530 posiadał dwa rozwiązania graficzne, zintegrowany z procesorem układ HD Graphics 3000 i kartę Nvidia GeForce GT 630M. Ich przełączanie następuje w zależności od zapotrzebowania na moc obliczeniową i odbywa się to automatycznie, za sprawą technologii Nvidia Optimus.

W teście 3DMark Vantage uzyskano 4685 pkt. przy wykorzystaniu karty Nvidii i 1806 pkt. przy wykorzystaniu układu Intela. Warto jeszcze odnotować, że 5637 pkt. w teście OpenGL Shading Cinebench R10 i 1067 pkt. w teście 3DMark 11 to jedne z najlepszych osiągnięć laptopów wyposażonych w kartę GF GT 630M.

W przypadku CPU nie zaobserwowano zaniżania taktowania. Zegary GPU Nvidii były natomiast obniżane do 135 MHz dla rdzenia, 270 dla procesorów strumieniowych i 405 MHz dla pamięci przy jednoczesnym pełnym obciążeniu CPU i GPU. Dlatego też pobór mocy w teście 3DMark06 (obciążającym głównie GPU) był wyższy (63 W), niż w teście pełnego obciążenia CPU i GPU (53 W).

Ograniczenie wydajności występowało również na zasilaniu akumulatorowym. Wynik testu OpenGL Shading Cinebench R10 64 wyniósł 2016 zamiast 5637 pkt. (był o prawie 2/3 gorszy). Wynik testu 3DMark06 spadł z 7919 do 2819 pkt.

Zwiększenie wydajności tego laptopa może odbyć się niewielkim kosztem, poprzez dołożenie drugiego modułu pamięci RAM. Poza tym, że zwiększa się jej zasób, pamięć pracuje w trybie dwukanałowym, dzięki czemu na wydajności zyskuje m.in. zintegrowany układ grafiki HD Graphics 3000. W teście PCMark 11 uzyskano przy wykorzystaniu zintegrowanej grafiki Intela 2047 pkt. w konfiguracji fabrycznej i 2281 pkt. po dodaniu drugiego modułu 4 GB. Przy wykorzystaniu karty Nvidii wynik wzrósł o około 100 pkt. (do 2170 pkt.). Wynik cząstkowy za pamięć w indeksie wydajności systemu Windows 7 wzrósł po dołożeniu drugiego modułu z 5,9 do 7,9 pkt.

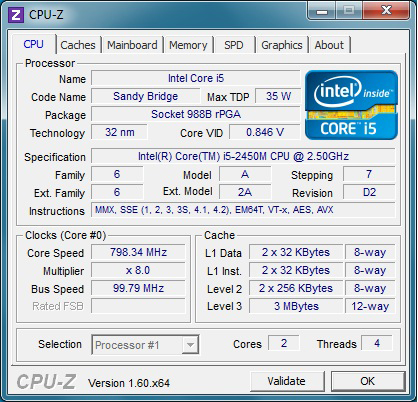

CPU-Z CPU

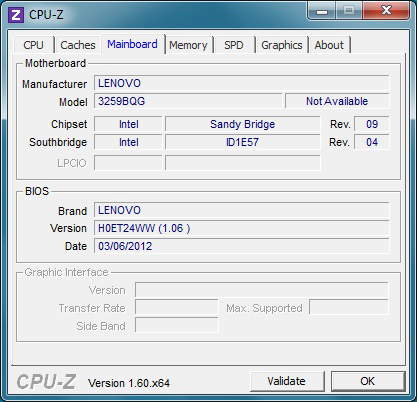

CPU-Z Mainboard

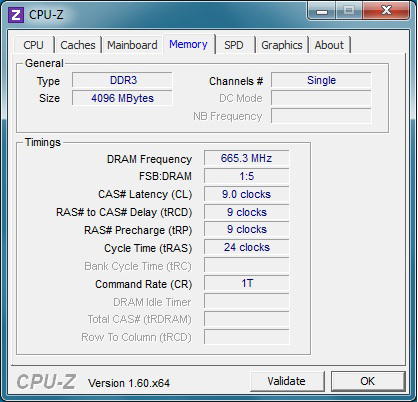

CPU-Z Memory

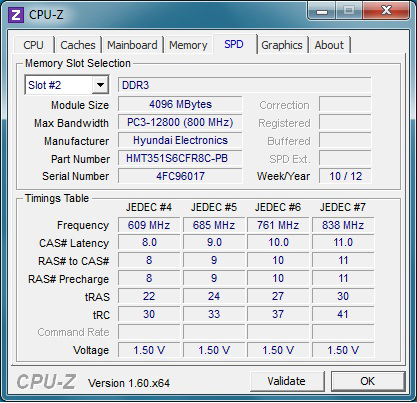

CPU-Z SPD

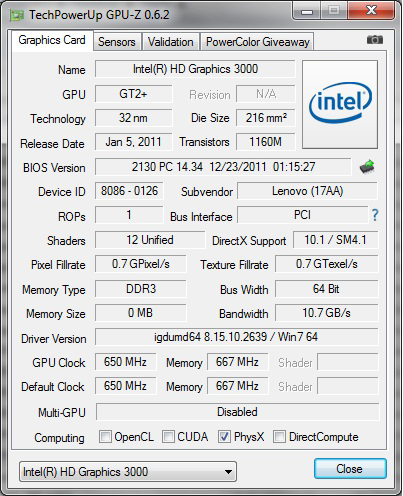

GPU-Z (Intel HD Graphics 3000)

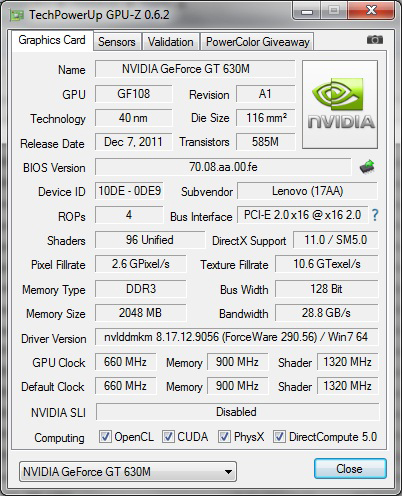

GPU-Z (NVIDIA GeForce GT 630M)
3D Mark
3DMark 06
 1280x1024
7979 pkt.
3DMark 111067 pkt.
Pomoc
PC Mark
PCMark Vantage6940 pkt.
PCMark 72170 pkt.
Pomoc
Cinebench R10 Rendering Single 32Bit
3899
Cinebench R10 Rendering Multiple CPUs 32Bit
8495
Cinebench R10 Shading 32Bit
5639
Cinebench R10 Rendering Single CPUs 64Bit
4839 Points
Cinebench R10 Rendering Multiple CPUs 64Bit
10408 Points
Cinebench R10 Shading 64Bit
5637 Points
Cinebench R11.5 CPU Multi 64Bit
2.78 Points
Cinebench R11.5 OpenGL 64Bit
24.75 fps
Cinebench R11.5 CPU Single 64Bit
1.19 Points
Pomoc

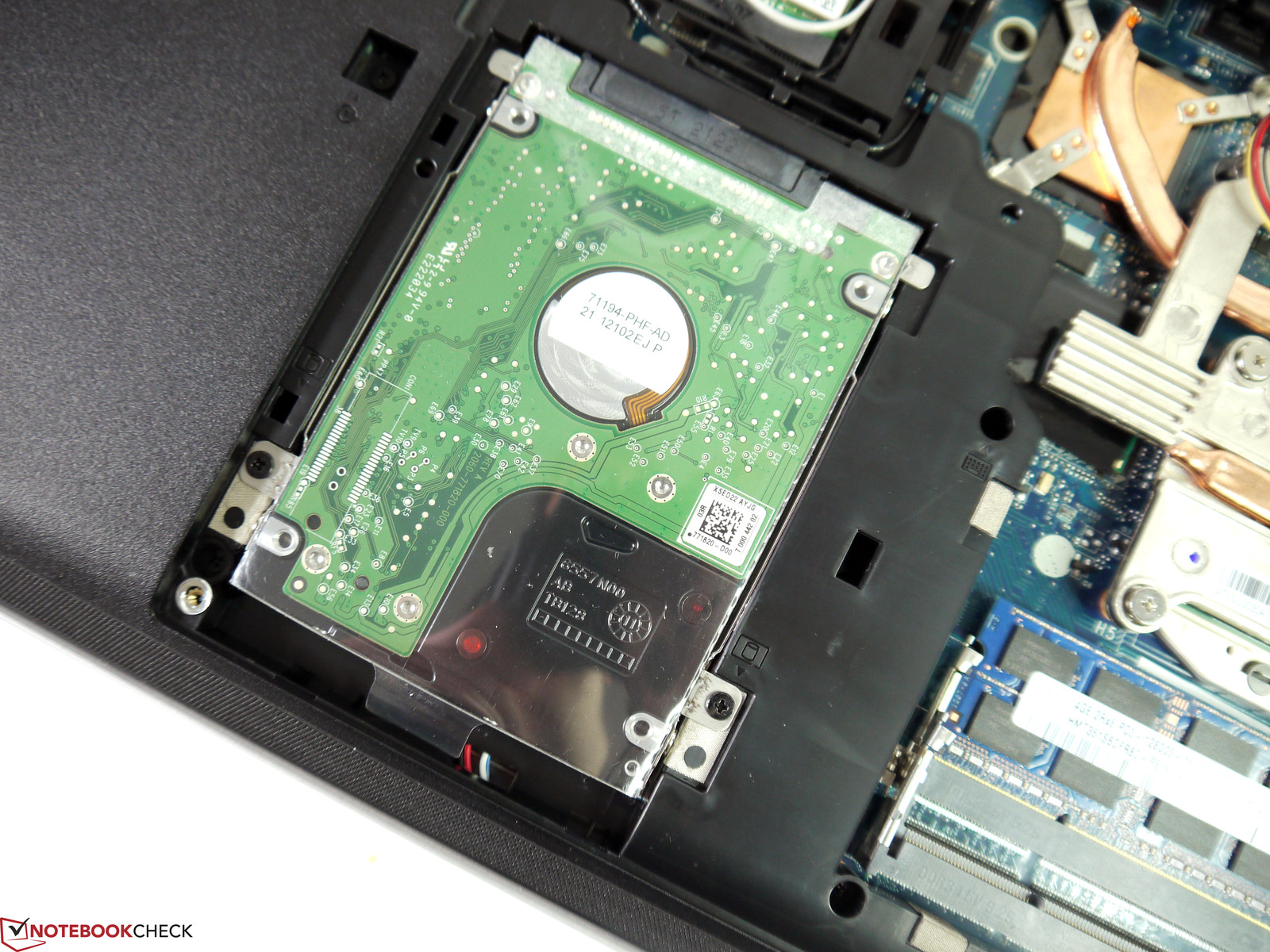

Rolę pamięci masowej pełni dysk twardy Western Digital o pojemności 750 GB i prędkości 5400 obr/min. Jego osiągi są przeciętne; prędkość odczytu w teście HD Tune wyniosła maksymalnie 89,6 MB/s a średnio 75,9 MB/s.

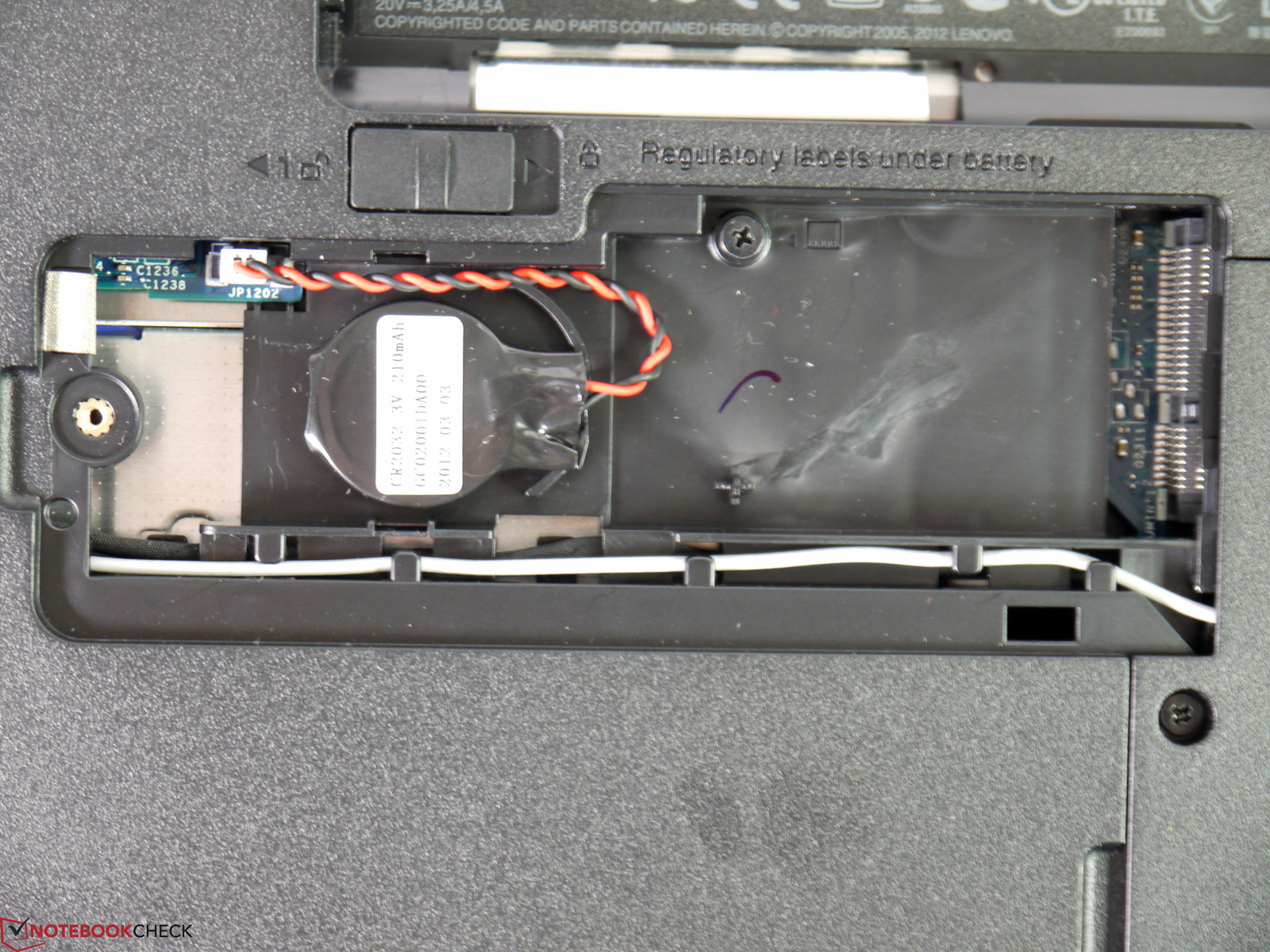

Funkcjonowanie gniazda mSATA sprawdzono poprzez zamontowanie w nim dysku SSD Crucial M4 (64 GB). W teście CrystalDiskMark uzyskano maksymalnie 266 MB/s przy odczycie liniowym. W komputerze stacjonarnym z adapterem mSATA w złączu SATA 3 (6 Gb/s) było to około 500 MB/s. Oznacza to, że w Lenovo gniazdo mSATA jest połączone ze złączem SATA 2 (3 Gb/s) i dyski wykorzystujące szybszy interfejs będą miały ograniczone osiągi.

Crucial M4 (SSD)

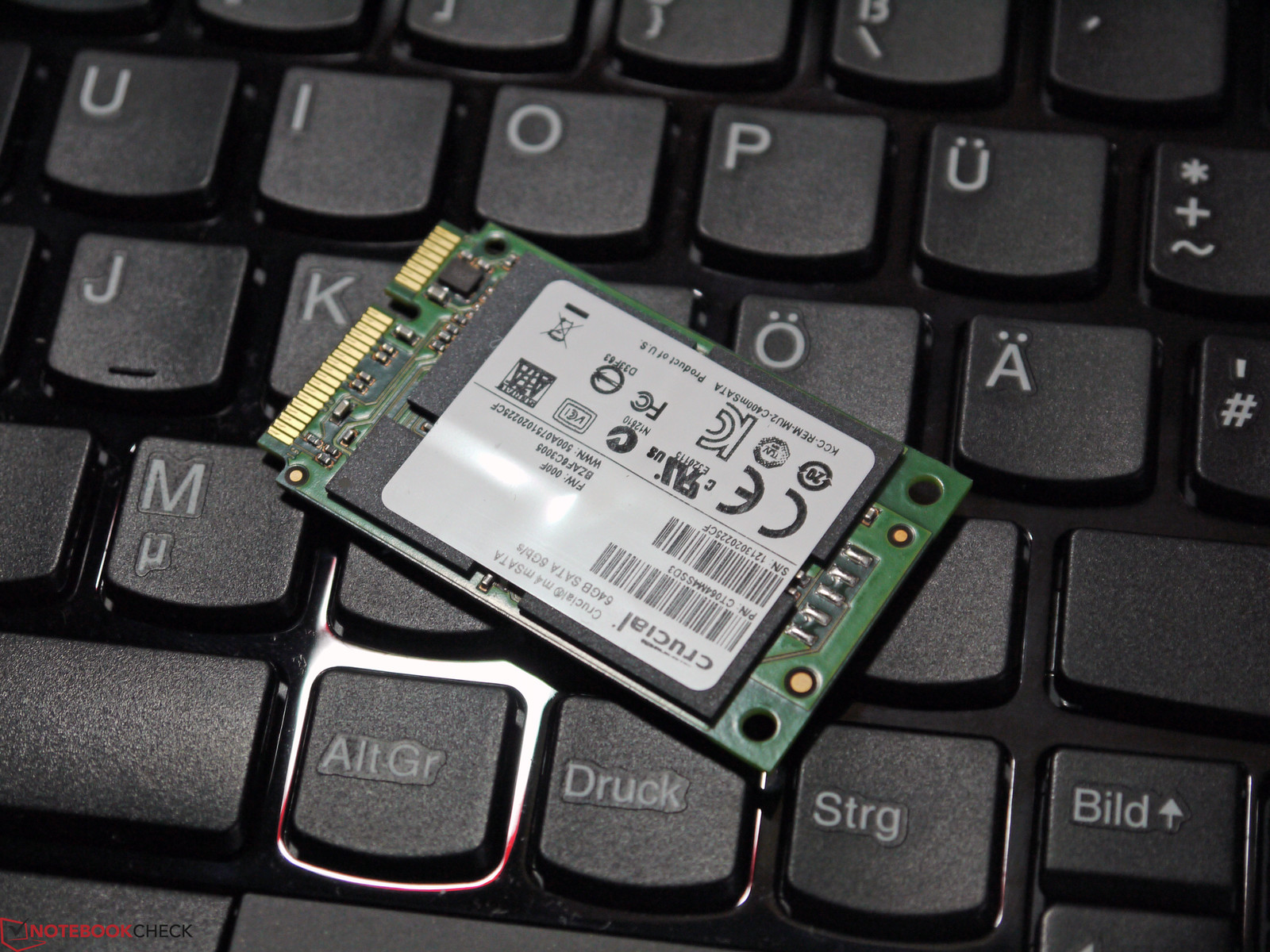

dysk SSD Crucial M4 (pod mSATA)

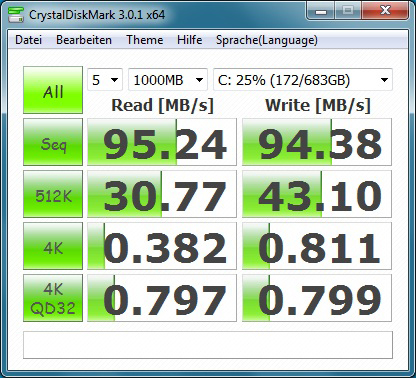

WD (HDD)
wyniki testów CrystalDiskMark 3.0.1 dla dysku WD7500BPVT (HDD)

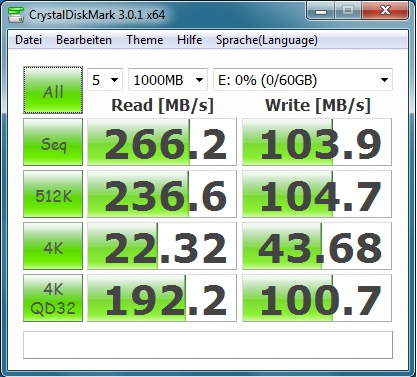

Crucial M4 (SSD)
wyniki testów CrystalDiskMark 3.0.1 dla dysku Crucial M4 (SSD)
WD (HDD)

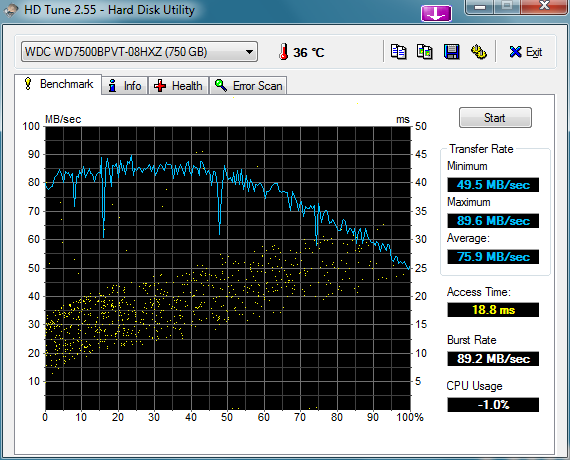

wyniki testów HD Tune 2.55 dla dysku WD7500BPVT (HDD)
Crucial M4 (SSD)

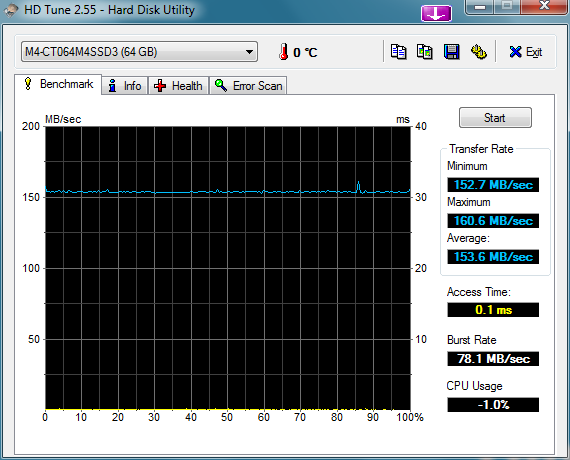

wyniki testów HD Tune 2.55 dla dysku Crucial M4 (SSD)
WDC Scorpio Blue WD7500BPVT-08HXZT1
przesył danych (minimum): 49.5 MB/s
przesył danych (maksimum): 89.6 MB/s
przesył danych (średnio): 75.9 MB/s
czas dostępu: 18.8 ms
szybkość interfejsu: 89.2 MB/s
obciążenie procesora: 1 %

Testy gier

Osiągi w grach nie stoją na wysokim poziomie. Przetestowane tytuły działały jednak w nominalnej rozdzielczości ekranu płynnie i było trochę rezerwy na zwiększenie ustawień. Na zasilaniu sieciowym wykorzystanie oddzielnej karty grafiki Nvidii przynosi lepsze wyniki, niż korzystanie ze zintegrowanego rozwiązania Intela. Autor nie poleca grać na zasilaniu akumulatorowym, gdyż osiągi są znacznie gorsze.

low med.high ultra
World of Warcraft (2005) 20214851fps
StarCraft 2 (2010) 1114229fps
Anno 2070 (2011) 792820fps
Diablo III (2012) 956447fps

Wpływ na otoczenie

Hałas

ThinkPad Edge E530 to generalnie cichy laptop, aczkolwiek przy małym obciążeniu wentylator pracuje bez przerwy, choć jest ledwo słyszalny (30,7 dB). Tylko przy dłuższych okresach bezczynnej pracy laptopa układ chłodzenia wstrzymuje swoje działanie. Kiedy plan oszczędny zostanie zmieniony na inny, wentylator nieco zwiększa obroty. Przy maksymalnie 31,9 dB jego odgłos i tak był jednak umiarkowany. Po zakończeniu dłuższej fazy obciążania podzespołów wentylator pracuje nerwowo i co rusz zmienia swoją prędkość obrotową. W teście obciążeniowym natężenie hałasu wzrastało od 35,4 przez 36,4 po maksymalnie 38,1 dB.

Hałas

luz 30.7 / 31.7 / 31.9 dB
HDD 31.0 dB
DVD 33.4 / dB
obciążenie 36.4 / 38.1 dB

    30 dB
cichy
40 dB
słyszalny
50 dB
irytujący

min: , med: , max:    Voltcraft sl-320 (odległość 15 cm)

Ciepło

Maksymalnie 39,8°C po godzinie testu pełnego obciążenia to niska temperatura. Używanie laptopa trzymanego na kolanach jest jak najbardziej możliwe.

w stresie
 39.8 °C35.2 °C26 °C
 38.8 °C38.3 °C25.8 °C
 30.7 °C30.1 °C27.3 °C
maks. w ogóle: 39.8 °C
średnia: 32.4 °C
25.5 °C35.8 °C33.9 °C
24.5 °C34 °C32.7 °C
24.8 °C33.2 °C29.2 °C
maks. w ogóle: 35.8 °C
średnia: 30.4 °C

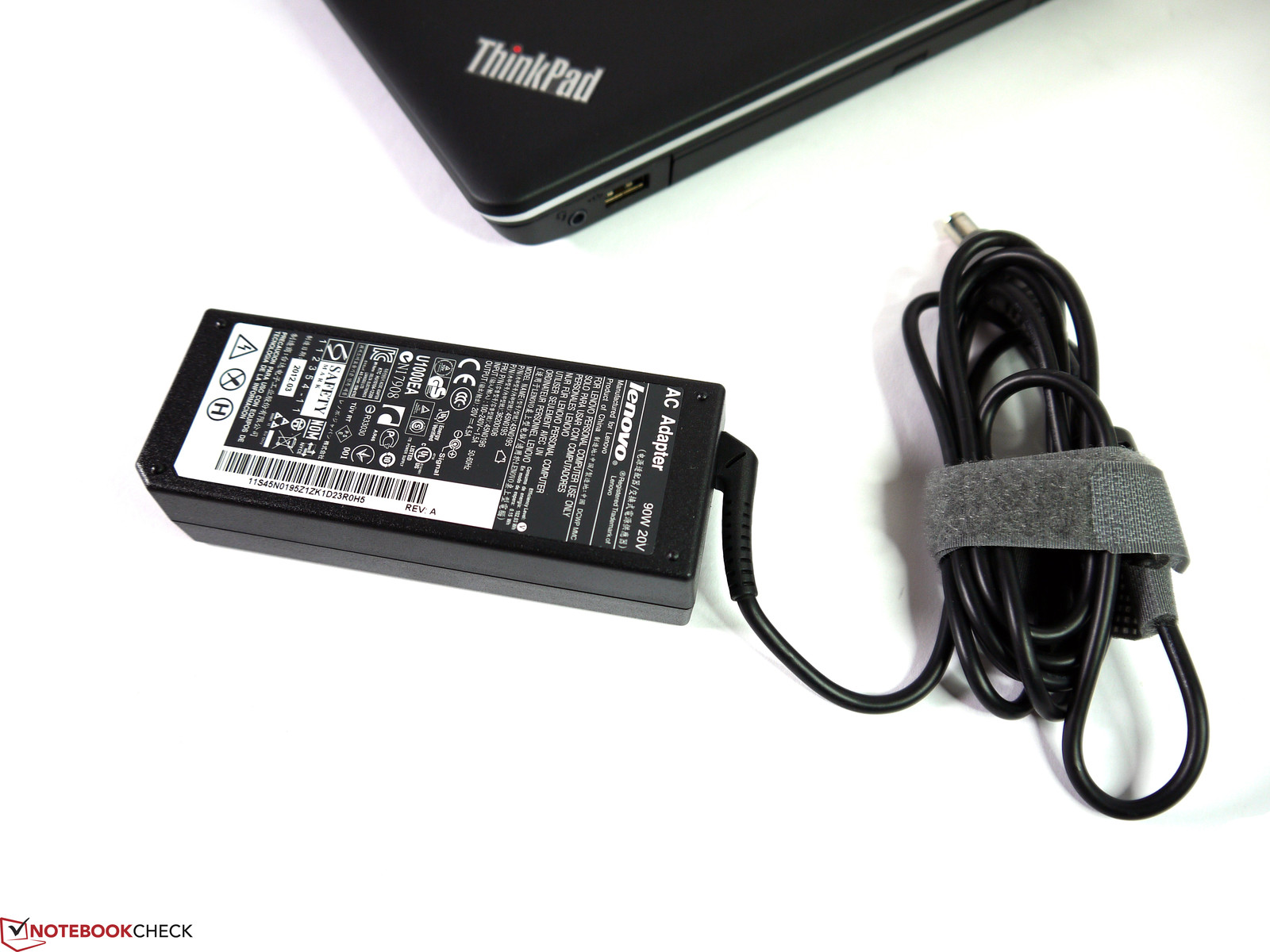

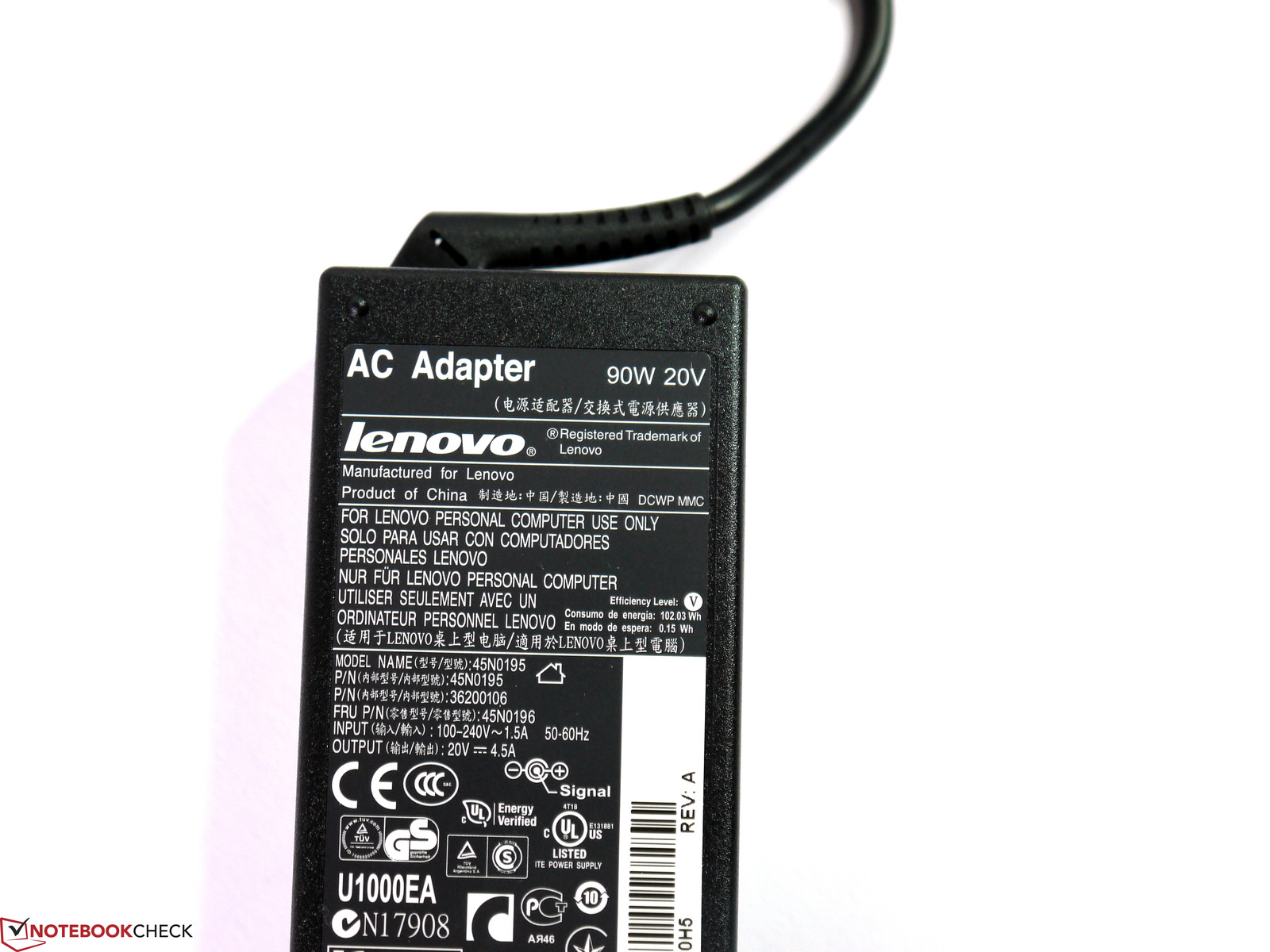

zasilacz  59.2 °C | temperatura otoczenia 22.5 °C | Voltcraft IR-360

Głośniki

Małe, wbudowane z przodu laptopa głośniki nadają się tylko do najprostszych zastosowań. Najtańsze słuchawki lub głośniki zewnętrzne będą znacząco lepsze.

Wydajność akumulatora

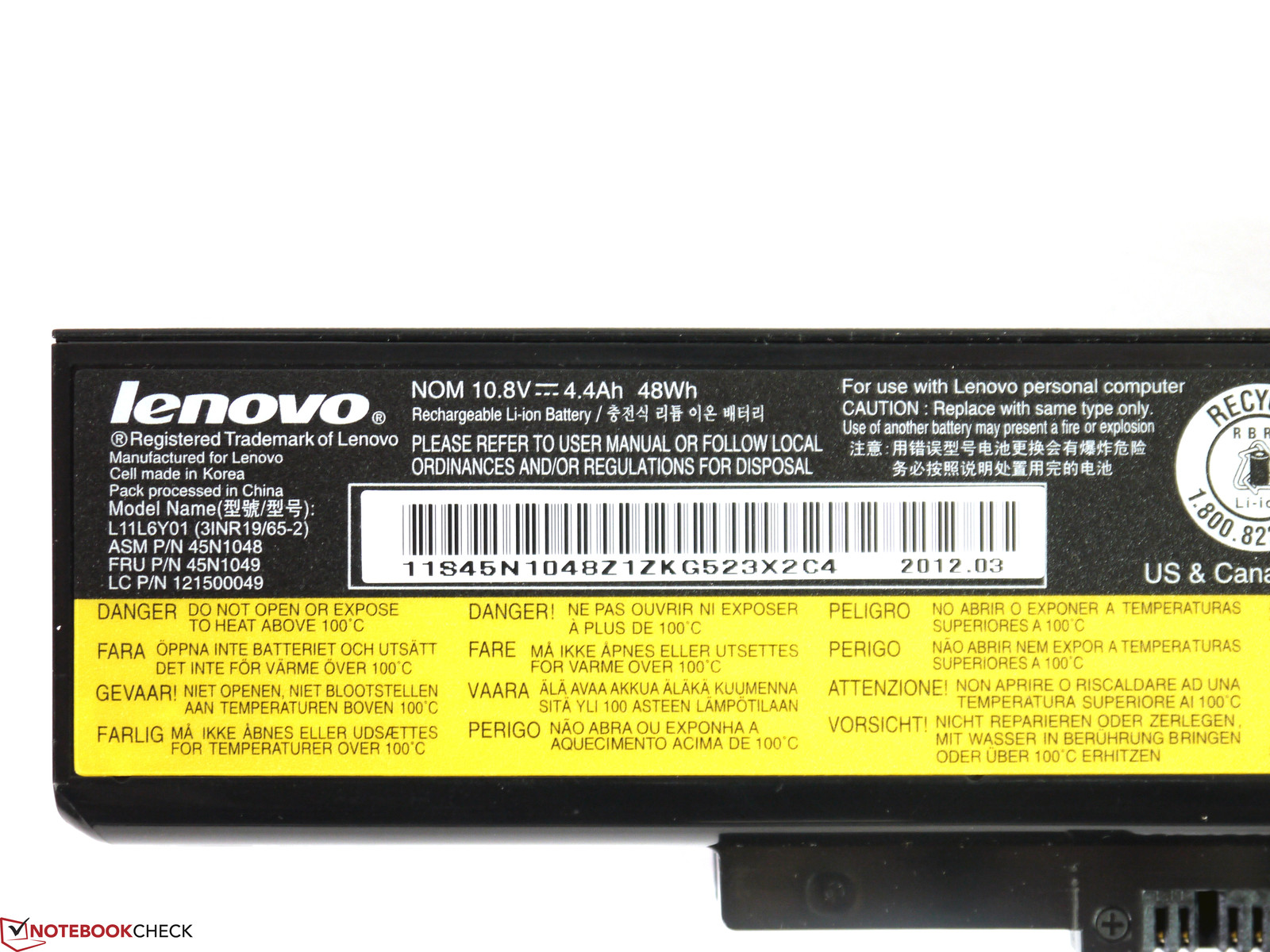

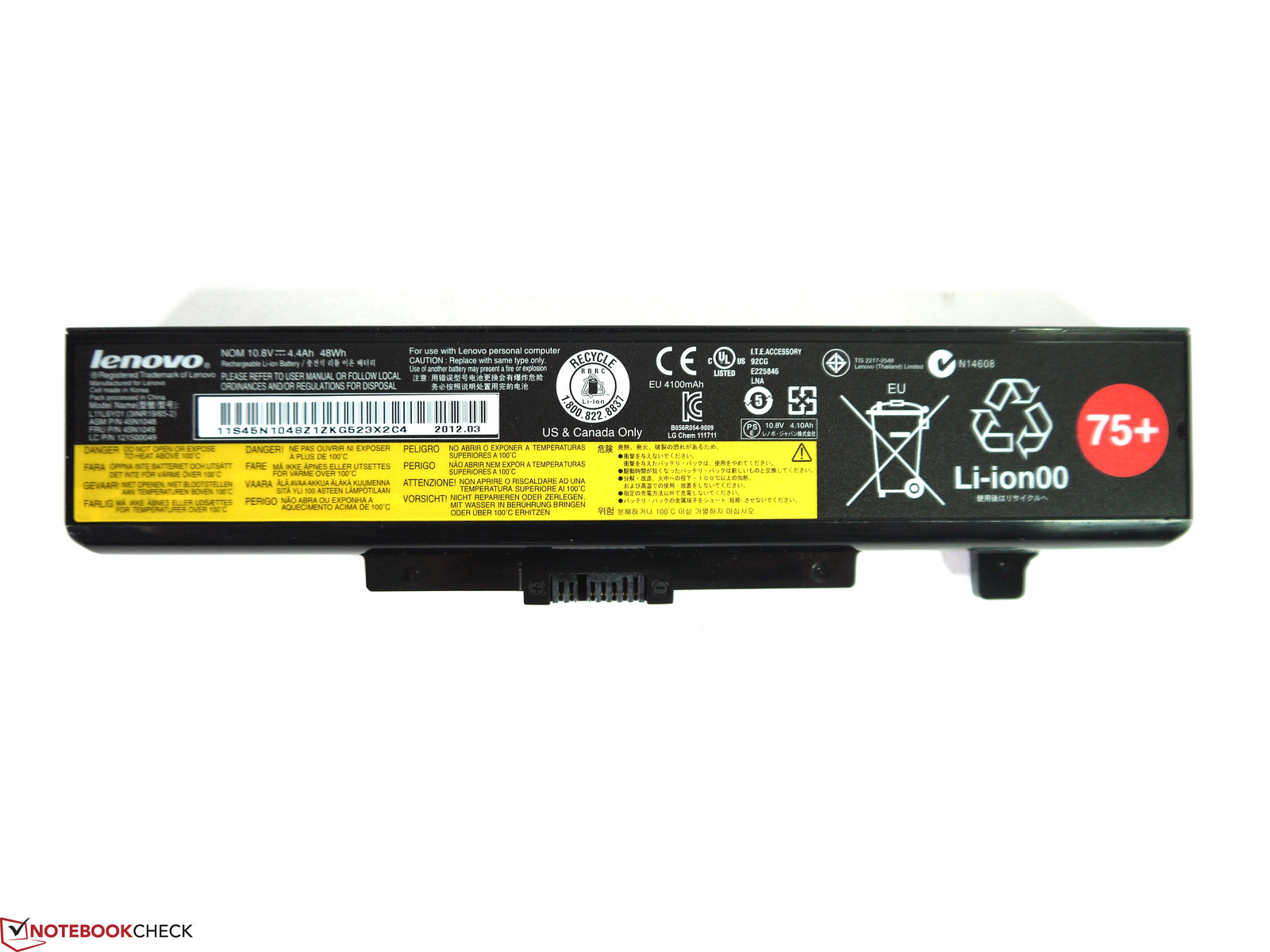

Testowany egzemplarz był wyposażony w 6-komorowy akumulator o pojemności 48 Wh, ale dostępny jest także wariant o większej pojemności (62 Wh).

W teście bez obciążenia (Battery Eater Reader's Test) omawiany laptop działał 6:41 h, co oznacza, że średni pobór mocy wynosił około 7,1 W (minimalna wartość zarejestrowana na zasilaniu sieciowym to 9,3 W). W teście symulującym korzystanie z internetu przez Wi-Fi (luminancja na poziomie około 150 cd/m², wykorzystany plan oszczędzania energii) udało się osiągnąć 4 h pracy. Odtwarzanie filmu z płyty DVD (ponownie wykorzystano oszczędny plan zasilania) trwało ponad 3 h. W teście obciążeniowym (Battery Eater Classic Test) ThinkPad E530 działał ponad godzinę, aczkolwiek wynik ten byłby gorszy, gdyby wykorzystywana w tym teście karta graficzna Nvidii nie miała ograniczonego taktowania. Średni pobór mocy w tym teście wyniósł tylko 44 W, podczas gdy w teście 3DMark06 na zasilaniu sieciowym zarejestrowano maksymalnie 63,1 W.

Pobór mocy

wyłączony / stan wstrzymania 0.1 / 0.2 W
luz 9.3 / 11.2 / 12.4 W
obciążenie 63.1 / 53.4 W

Legenda: min: , med: , max:         Voltcraft VC 940
Wydajność akumulatora
luz
6h 41min
sieć przez WLAN
4h 03min
DVD
3h 11min
obciążenie
1h 05min

Podsumowanie

Lenovo ThikPad Edge E530 łączy dwa światy - pracy i multimedialnej rozrywki. Wyposażenie tego laptopa jest całkiem do rzeczy, jego wydajność jest w gruncie rzeczy dobra, a akumulator pozwala na 4 godziny normalnej pracy w oddaleniu od gniazdka.

Rasowe laptopy biurowe nie pozwalają najczęściej na myślenie o graniu na komputerze. ThinkPad Edge E530 posiada oddzielną kartę grafiki GeForce GT 630M, która jako rozwiązanie plasujące się w dolnej półce wydajnościowej relatywnie dobrze sprawdza się w grach. Niestety taktowanie GPU Nvidii jest ograniczane na zasilaniu akumulatorowym i przy pełnym obciążeniu CPU, wskutek czego osiągi ulegają znacznemu pogorszeniu.

Słabe punkty tego laptopa to niespecjalna matryca i niedopracowane sterowanie wentylatorem (ten ostatni problem może zostać w przyszłości skorygowany przez aktualizację BIOS-u).

Jakość wykonania i zastosowane materiały są co prawda lepsze, niż w najtańszych laptopach, ale sporo brakuje im do klasy biznesowych modeli z prawdziwego zdarzenia. Urządzenia sterujące okażą się zadowalające dla niektórych użytkowników, ale dla osób o większych wymaganiach klekocząca płytka dotykowa bez oddzielnych przycisków i uginająca się klawiatura mogą być trudne do zaakceptowania.

Aktualne ceny laptopów Lenovo ThinkPad Edge E530

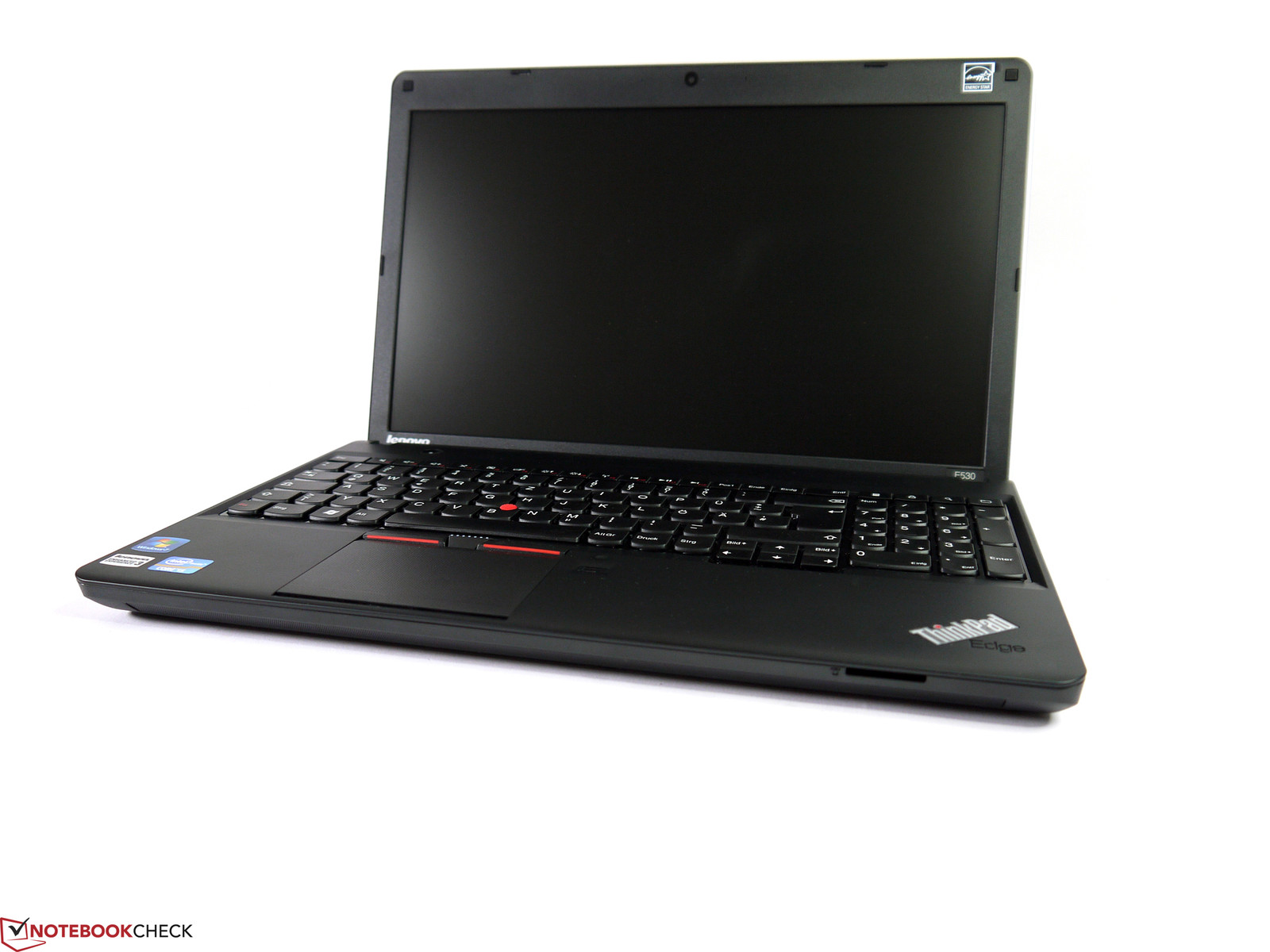

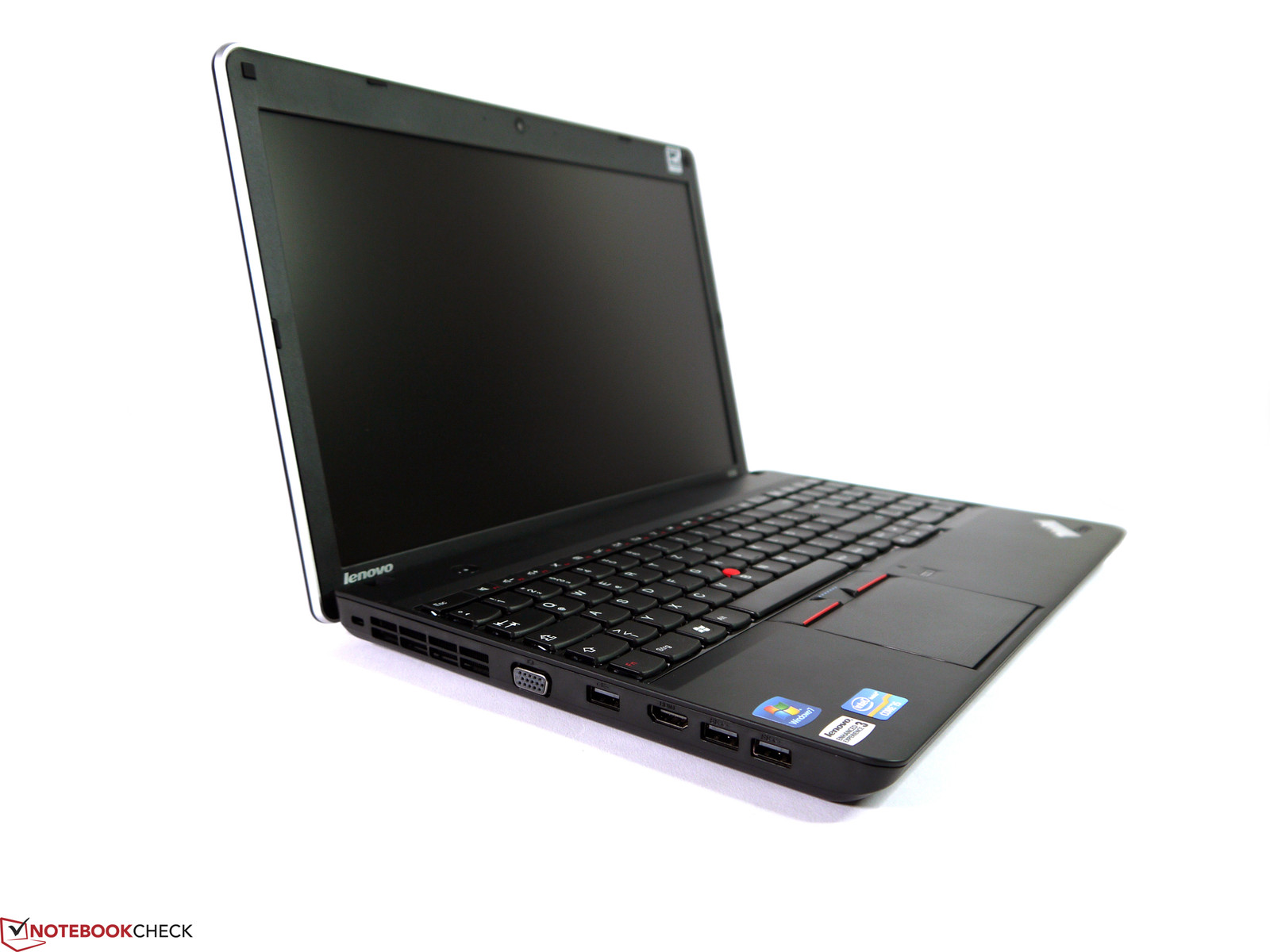

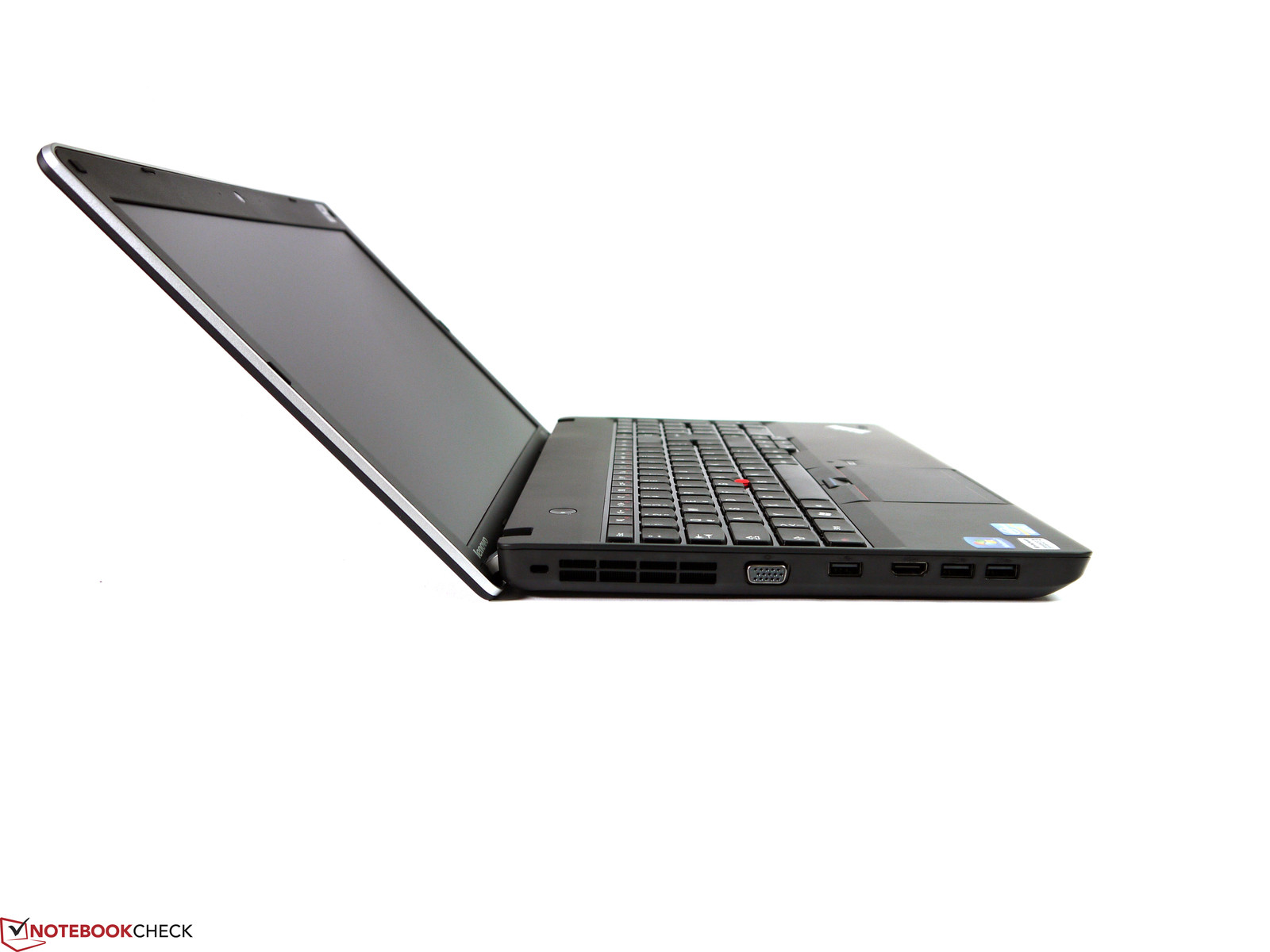

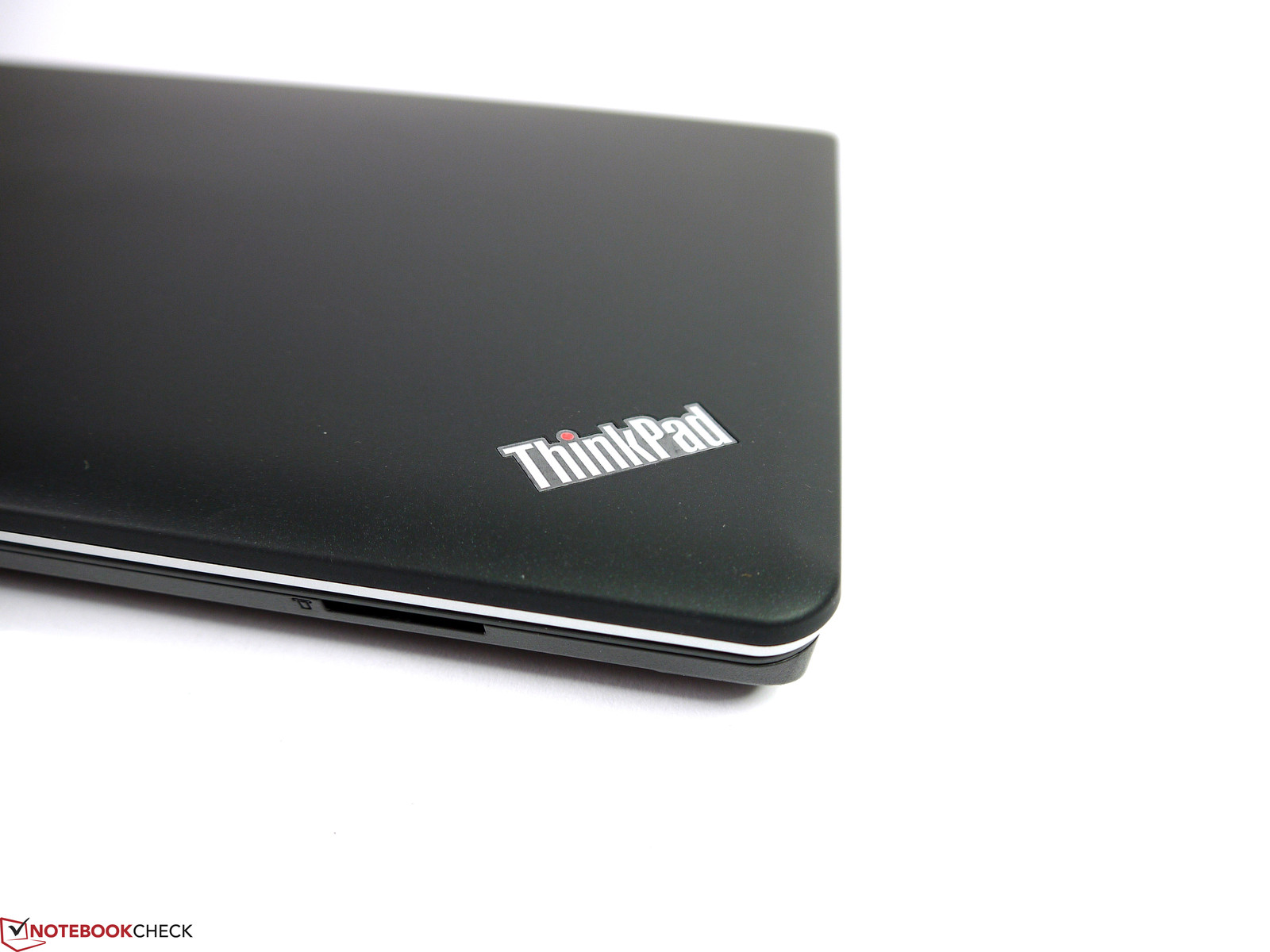

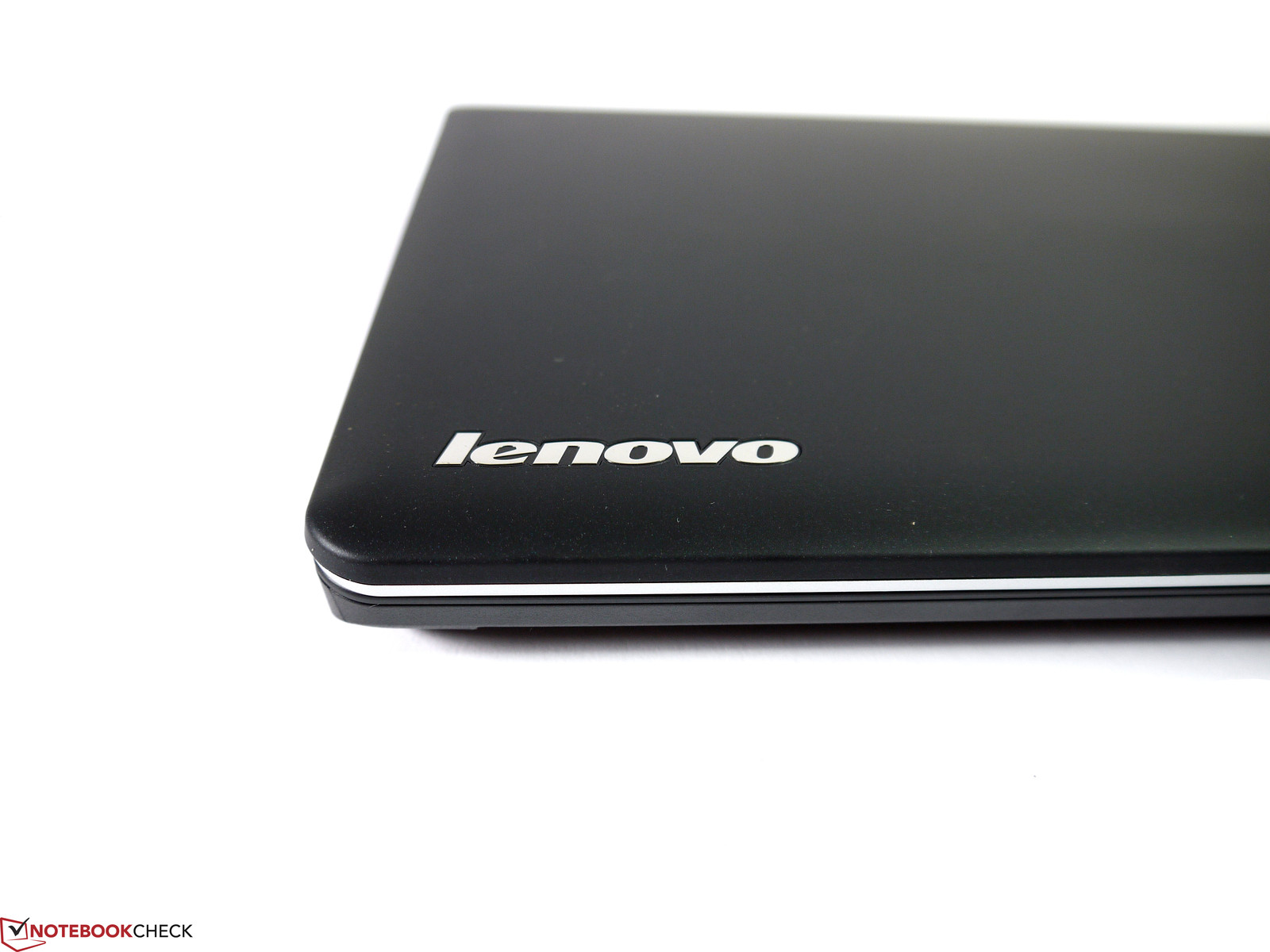

z bliska: Lenovo ThinkPad Edge E530
z bliska: Lenovo ThinkPad Edge E530

Specyfikacja techniczna

Lenovo ThinkPad Edge E530, Sandy Bridge

:: Procesor
:: Chipset
Intel HM77 (Panther Point)
:: Pamięć
4096 MB, DDR3 1600 MHz, 1x 4 GB, dwa gniazda
:: Karta grafiki
NVIDIA GeForce GT 630M - 2048 MB, rdzeń: 660 MHz, pamięć: 900 MHz, dodatkowo Intel HD Graphics 3000, nvlddmkm 8.17.12.9056 (Forceware 290.56)
:: Matryca
15.6 cali 16:9, 1366x768 pikseli, LEN40B0 LTN156AT24401, refleksująca: nie
:: Dysk twardy
WDC Scorpio Blue WD7500BPVT-08HXZT1, 750 GB 5400 obr/min
:: Karta dźwiękowa
Intel Panther Point PCH - High Definition Audio Controller
:: Złącza
1 USB 2.0, 3 USB 3.0, 1 VGA/D-Sub, 1 HDMI, 1 blokada Kensingtona, gniazda audio: wejście/wyjście audio w jednym, czytnik kart: MMC, SDHC, SDXC, SD, 1 czytnik linii papilarnych, -
:: Łączność
Realtek RTL8168/8111 Gigabit-LAN (10/100/1000MBit), Intel Centrino Wireless-N 2230 (b g n ), Centrino Wirless Bluetooth 4.0 Bluetooth
:: Napęd optyczny
Optiarc DVD RW AD-7740H
:: Gabaryty
wysokość x szerokość x głębokość (mm): 35 x 377 x 245
:: Waga
2.43 kg zasilacz: 0.45 kg
:: Akumulator
48 Wh litowo-jonowy
:: Cena
- PLN
:: System operacyjny
Microsoft Windows 7 Professional 64 Bit
:: Inne

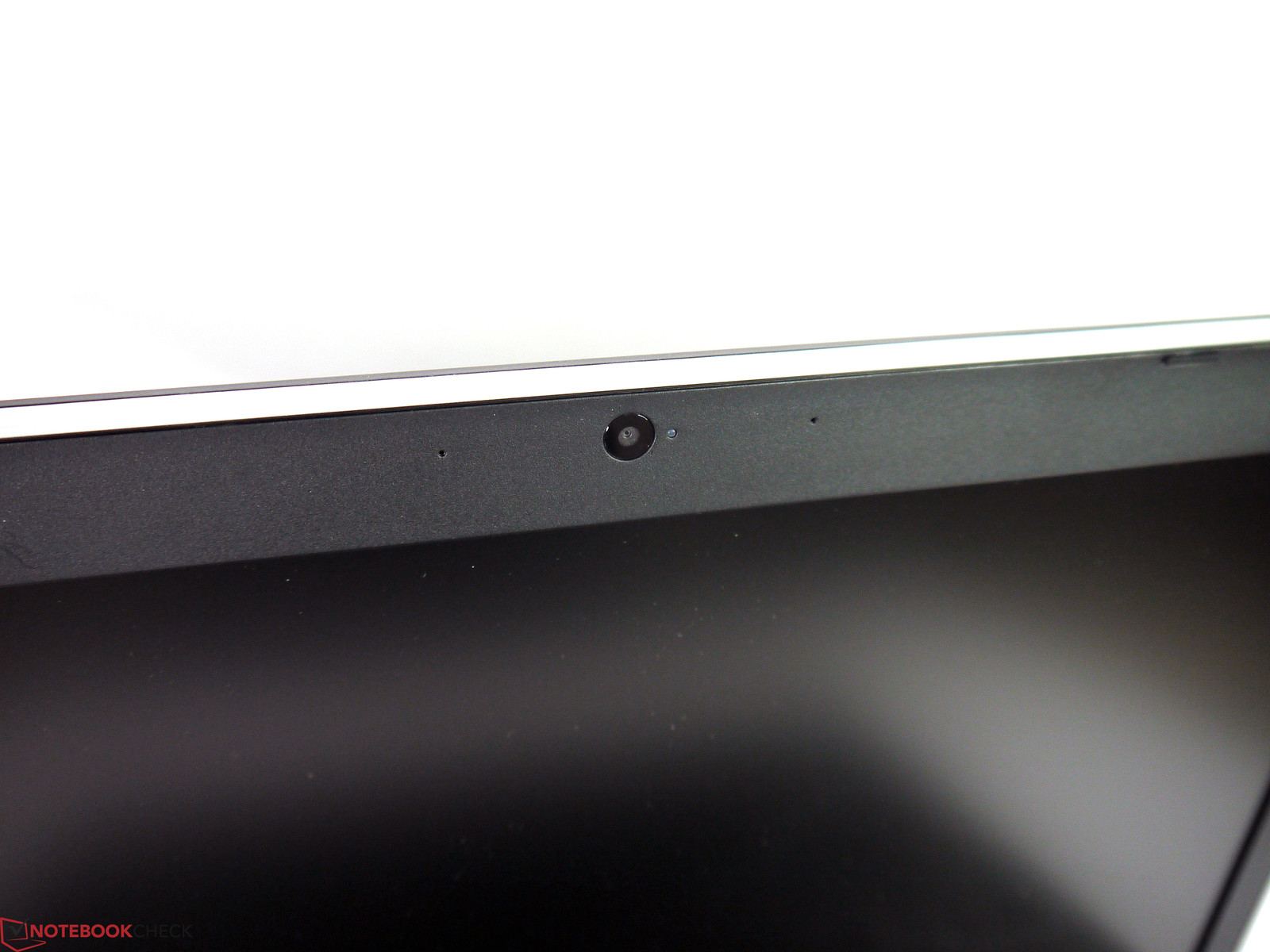

kamerka: 1,3 megapiksela



Autorzy

Tekst i zdjęcia: Tobias Winkler
Tłumaczenie: Tomasz Cyba

Podobne laptopy

Podobne laptopy innego producenta

Notebooki innego producenta i/lub z innym CPU

» Recenzja HP Envy dv6
Core i7 3630QM
» Recenzja Asus K55VM
Core i7 3610QM

Notebooki z tym samym GPU

» Recenzja Asus K75VM
Core i7 3610QM, 17.3", 3.251 kg

Za

+niezła oddzielna karta grafiki Nvidii
+łatwy dostęp do podzespołów
+matryca jest matowa i cechuje się dobrym podświetleniem
+chłodna obudowa


Przeciw

-słaby kontrast, wąskie kąty widzenia i nieco ziarnisty obraz matrycy
-nieregularna praca wentylatora
-ograniczanie wydajności GPU Nvidii na zasilaniu akumulatorowym i przy pełnym obciążeniu CPU
-uginająca się klawiatura
